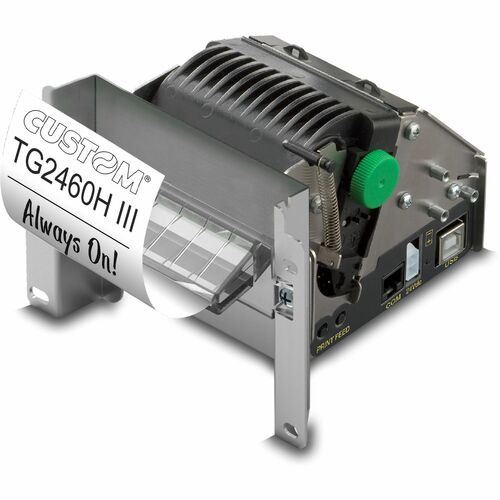

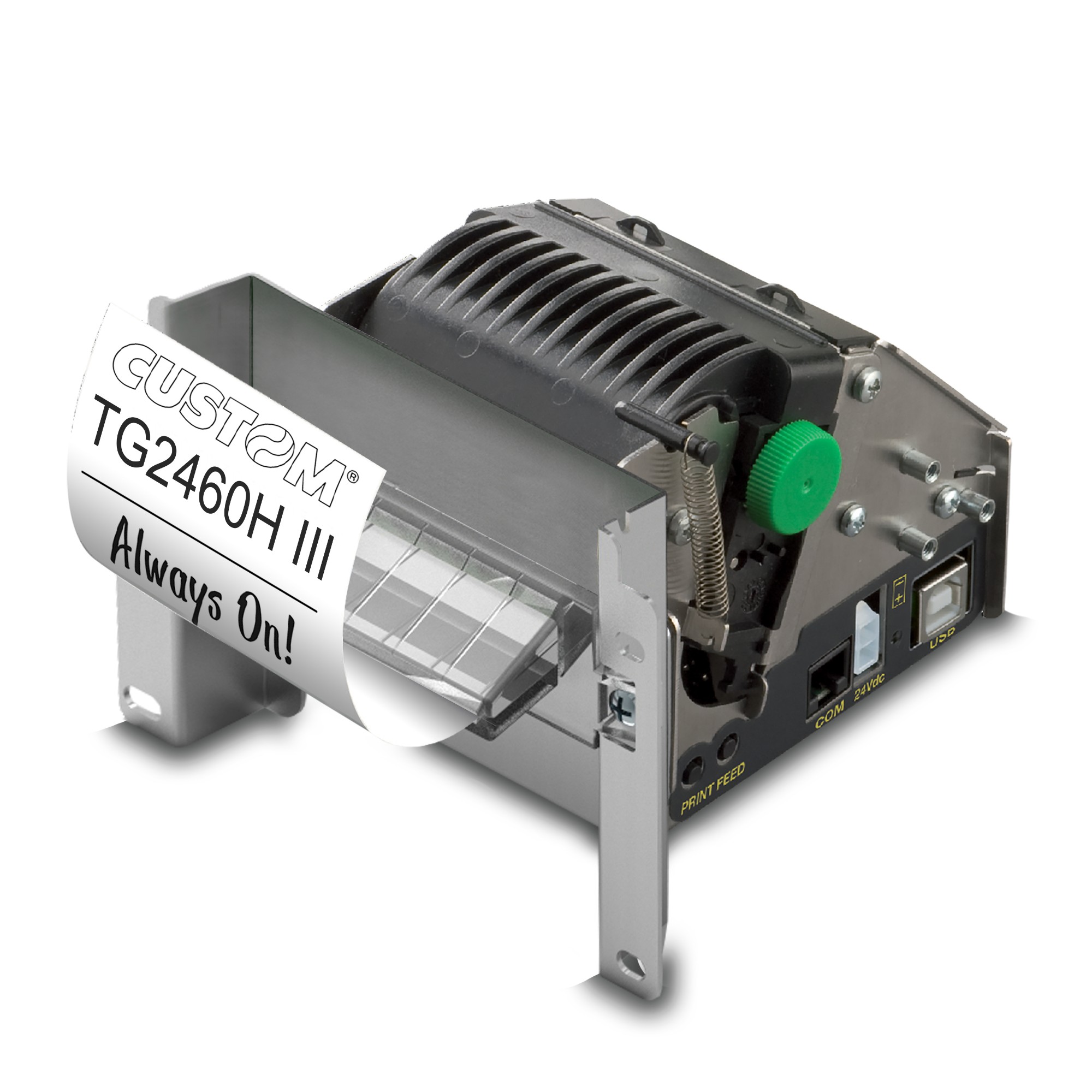

Custom TG2460HIII – 60 mm OEM-kioskitulostin USB-liitännällä ja Tear-Off-rakenteella
Custom 915CG050141300 TG2460HIII on 203 dpi:n suoraterminen OEM-, kioski- ja kuittitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Se käyttää 60 mm leveää lämpöpaperia ja yhdistää kompaktin metallirakenteen, USB-liitännän, Tear-Off-paperinkäsittelyn sekä läpinäkyvän bezel-rakenteen.
Custom listaa tämän SKU:n nykyisessä valmistajadokumentaatiossa täsmällisesti nimellä 915CG050141300 – PRINTER TG2460HIII USB TEAR OFF TRASP. BEZ. Tässä kokoonpanossa keskeiset SKU-kohtaiset ominaisuudet ovat USB-liitäntä, manuaalinen Tear-Off-paperin irrotus ja transparent bezel. Automaattinen leikkuri kuuluu TG2460HIII-tuoteperheen muihin malleihin eikä tähän SKU:hun.
Käyttötarkoitus
TG2460HIII on suunniteltu integroitavaksi osaksi itsepalvelulaitetta eikä tavalliseksi työpöydälle sijoitettavaksi POS-kuittitulostimeksi. Valmistajan ilmoittamia käyttökohteita ovat itsepalvelukioskit, pankkiautomaatit, gaming-laitteet, pysäköintimittarit, jononhallintajärjestelmät sekä vending-automaatit.
Kompakti rakenne ja laaja käyttölämpötila tekevät mallista sopivan myös sellaisiin OEM-ratkaisuihin, joissa käytettävissä oleva tila on rajallinen tai ympäristöolosuhteet vaihtelevat tavallista sisätilakäyttöä enemmän.
203 dpi ja 140 mm/s
TG2460HIII käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan nykyisessä teknisessä taulukossa tulostusnopeudeksi ilmoitetaan 140 mm/s.
203 dpi soveltuu hyvin tekstin, grafiikan sekä tavallisten 1D- ja QR-koodien tulostukseen. Suoraterminen tulostus ei tarvitse värinauhaa, mustetta tai värikasettia.
60 mm lämpöpaperi
TG2460HIII käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–70 g/m² ja paksuus 60–80 µm.
Paperirullan enimmäishalkaisija on valmistajan nykyisen dokumentaation mukaan Ø100 mm. Moniasentoinen paperirullan sijoitus helpottaa tulostimen integrointia erilaisiin kioski- ja automaattirakenteisiin.
Tear-Off – manuaalinen paperin irrotus
915CG050141300-version keskeinen ero TG2460HIII-perheen cutter-malleihin on Tear-Off-paperinkäsittely. Valmis tuloste vedetään tulostimesta ja irrotetaan manuaalisesti repäisyreunaa vasten.
Tässä kokoonpanossa ei ole automaattista moottoroitua leikkuria. Tear-Off-rakenne vähentää liikkuvien osien määrää ja sopii järjestelmiin, joissa käyttäjän suorittama tulosteen irrotus on hyväksyttävä osa käyttöprosessia.
Transparent Bezel
SKU:n mallinimessä oleva TRASP. BEZ tarkoittaa transparent bezel -rakennetta eli läpinäkyvää paperin ulostulon kehystä. Bezel muodostaa tulostinmekanismin ja kioskin käyttäjäpuolen välisen viimeistellyn ulostuloaukon.
TG2460HIII-tuoteperheeseen kuuluu myös valaistu paperin ulostulo, mutta tämän SKU:n täsmällinen valmistajanimike määrittelee nimenomaan transparent bezel -kokoonpanon. Siksi tässä tuotetiedossa ei oleteta erillistä LED-valaistusta ilman SKU-kohtaista valmistajavahvistusta.
USB-liitäntä
915CG050141300-mallin valmistajan täsmällinen SKU-nimike määrittelee liitännäksi USB. USB mahdollistaa suoran yhteyden kioskin, automaatin tai muun isäntälaitteen tietokoneeseen.
TG2460HIII-tuoteperheen yleisessä teknisessä taulukossa esiintyvät USB ja RS232, mutta tämän yksittäisen SKU:n mallinimikkeessä RS232-liitäntää ei ole määritelty. Tämän vuoksi 915CG050141300-tuotesivulle ei lisätä RS232-liitäntää SKU-kohtaisena ominaisuutena.
Anti Jamming -järjestelmä
TG2460HIII sisältää valmistajan Anti Jamming System -ratkaisun paperitukosten ehkäisemiseksi. Metallirakenne lisää tulostinmekanismin jäykkyyttä ja auttaa johtamaan moottorin lämpöä pois mekanismista.
Valmistajan mukaan nämä rakenneratkaisut parantavat tulostimen vakautta ja luotettavuutta pitkäaikaisessa OEM-käytössä.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 140 mm/s
- 60 mm paperileveys
- Paperipaino 55–70 g/m²
- Paperin paksuus 60–80 µm
- Paperirulla enintään Ø100 mm
- USB-liitäntä
- Tear-Off-paperinkäsittely
- Ei automaattista leikkuria tässä SKU:ssa
- Transparent bezel
- Anti Jamming System
- 1D- ja QR-koodien tulostustuki
- CUSTOM/POS- ja TGH-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 420 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila -20…+70 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CG050141300 |
| Malli | TG2460HIII |
| Valmistajan SKU-nimike | PRINTER TG2460HIII USB TEAR OFF TRASP. BEZ |
| Tuotetyyppi | OEM-/kioski- ja kuittitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 140 mm/s |
| Paperileveys | 60 mm |
| Paperipaino | 55–70 g/m² |
| Paperin paksuus | 60–80 µm |
| Paperirullan enimmäishalkaisija | Ø100 mm |
| Liitäntä | USB |
| Paperinkäsittely | Tear-Off, manuaalinen irrotus |
| Leikkuri | Ei tässä SKU:ssa |
| Bezel | Transparent bezel |
| Emulointi | CUSTOM/POS, TGH |
| Datapuskuri | 2 kB |
| Flash-muisti | 1 MB |
| Grafiikkamuisti | 2 logoa, 448 × 584 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,62 A, 12,5 % pisteistä aktiivisena |
| MTBF | 420 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -20…+70 °C |
| Mitat | 126 × 114 × 81 mm |
| Paino | 0,6 kg |
Mallikohtainen kokoonpano – 915CG050141300
915CG050141300 on TG2460HIII-perheen täsmällinen USB + Tear-Off + Transparent Bezel -malli. Custom listaa sen nykyisessä mallitaulukossaan yksiselitteisesti nimellä PRINTER TG2460HIII USB TEAR OFF TRASP. BEZ.
SKU tulee erottaa TG2460HIII-perheen automaattileikkurilla varustetuista malleista, kuten 915CG060100300:sta. Tässä tuotteessa valmis kuitti tai lippu irrotetaan manuaalisesti Tear-Off-reunasta.
TG2460HIII-sarjan mallieroja
| SKU | Kokoonpano |
|---|---|
| 915CG050141300 | USB, Tear-Off, Transparent Bezel |
| 915CG060100300 | USB, RS232, automaattinen leikkuri |
| 915CG060200300 | USB, RS232, cutter, Cut & Hold Standard |
| 915CG060300300 | USB, RS232, cutter, ejector |
Anturit
TG2460HIII valvoo muun muassa tulostuspään lämpötilaa, paperin läsnäoloa, paperitukoksia ja kohdistusmerkkiä. Tuoteperheeseen voidaan liittää myös ulkoinen near-paper-end-anturi paperirullan loppumisen ennakointiin.
Materiaalit
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä paperipaino on 55–70 g/m² ja paksuus 60–80 µm.
Materiaalivalinnassa tulee huomioida tulosteen vaadittu säilyvyys, Tear-Off-irrotuksen toimivuus, käyttöympäristö sekä mahdollisten viiva- ja QR-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Pankki- ja maksuautomaatit
- Pysäköintimittarit ja pysäköintijärjestelmät
- Jononhallintajärjestelmät
- Vending-automaatit
- Gaming-laitteet
- OEM-laiteintegraatiot
Integraatiossa huomioitavaa
TG2460HIII on komponenttitason OEM-tulostin. Kioskin suunnittelussa tulee huomioida 126 × 114 × 81 mm tulostinrunko, paperirullan sijoitus, materiaalin syöttörata, Tear-Off-ulostulo, transparent bezel, 24 VDC sähkönsyöttö sekä USB-kaapelointi.
Koska tässä versiossa ei ole automaattista leikkuria, käyttäjän tulee päästä käsiksi paperin ulostuloon siten, että tuloste voidaan vetää ja irrottaa Tear-Off-reunaa vasten esteettä.
Tuotteen valinta
Custom 915CG050141300 TG2460HIII on tarkoituksenmukainen valinta, kun kioskiin tai automaattiin tarvitaan kompakti 203 dpi:n 60 mm suoraterminen tulostin USB-liitännällä ja yksinkertaisella Tear-Off-paperinkäsittelyllä.
Mallin valintaperusteita ovat erityisesti kompakti 126 mm syvä rakenne, transparent bezel, metallirunko, Anti Jamming -järjestelmä sekä laaja -20…+70 °C käyttölämpötila. Jos järjestelmä edellyttää automaattista leikkausta, tulee valita toinen TG2460HIII-sarjan SKU.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TG2460HIII
Tuotekoodi: 915CG050141300
Valmistajan mallinimike: PRINTER TG2460HIII USB TEAR OFF TRASP. BEZ
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tg2460hiii-cutter
Valmistajan datasheet / download: https://www.custom.biz/en_US/download/tg2460hiii-cutter
English Brief
Custom 915CG050141300 TG2460HIII is a compact 203 dpi direct thermal 60 mm OEM kiosk printer designed for unattended self-service applications. This exact configuration features USB connectivity, manual Tear-Off paper handling and a transparent bezel. It prints at up to 140 mm/s on 55–70 g/m² thermal paper and supports rolls up to 100 mm in diameter. The metal structure, anti-jamming system and -20°C to +70°C operating range make it suitable for kiosks, banking machines, parking systems, queue management, vending and other embedded applications.
