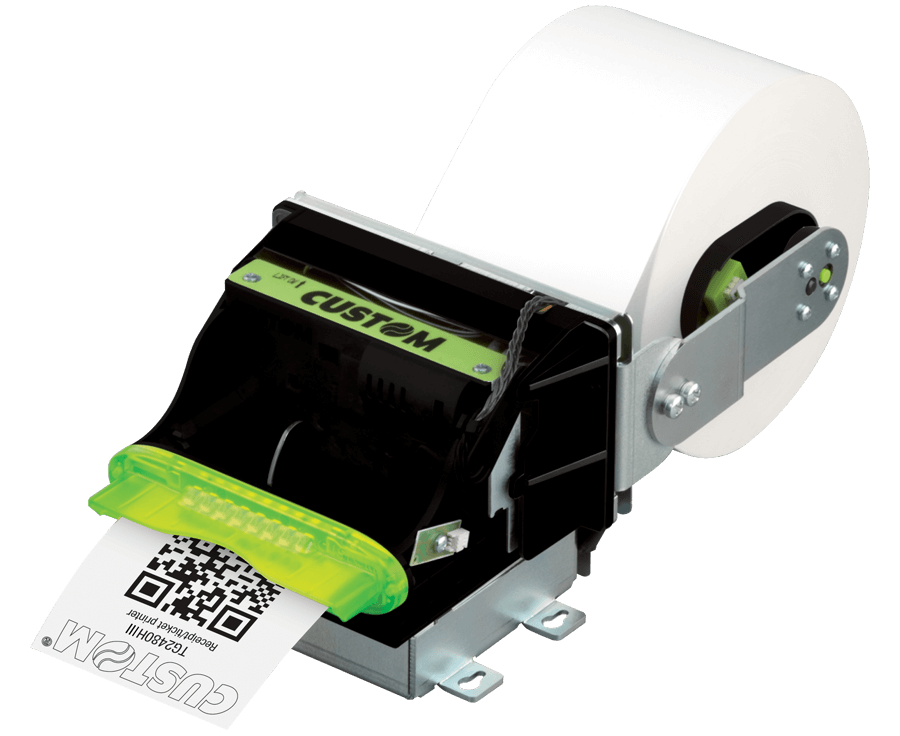

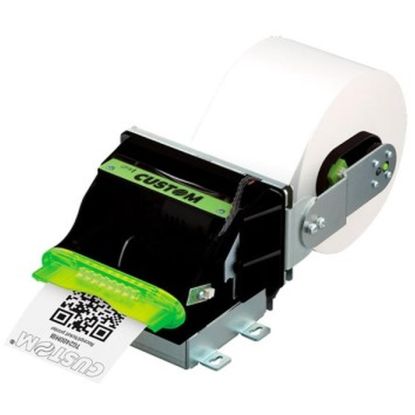

Custom TG2480HIII – 80 mm OEM-kioski- ja kuittitulostin
Custom 915CH030100300 TG2480HIII on kompakti 203 dpi:n suoraterminen OEM-, kioski- ja kuittitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Se yhdistää 80 mm paperileveyden, USB- ja RS232-liitännät, automaattisen leikkurin sekä jäykän metallirakenteen.
Custom listaa tämän tuotekoodin täsmällisesti nimellä 915CH030100300 – PRINTER TG2480HIII USB RS232. Valmistajan nykyinen TG2480HIII-tuotesivu vahvistaa samalla 203 dpi:n tulostuksen, 150 mm/s nopeuden, 80 mm paperin sekä erittäin kestävän automaattileikkurin.
Käyttötarkoitus
TG2480HIII on suunniteltu nimenomaan OEM- ja itsepalveluintegraatioihin eikä tavalliseksi työpöydälle sijoitettavaksi POS-kuittitulostimeksi. Valmistajan ilmoittamia käyttökohteita ovat itsepalvelukioskit, pankkiautomaatit, gaming-laitteet, pysäköintimittarit, valokuvakioskit, jononhallintajärjestelmät ja vending-automaatit.
Metallirakenne lisää tulostinmekanismin jäykkyyttä ja auttaa johtamaan moottorin lämpöä pois rakenteesta. Patentoitu Anti Jamming System puolestaan on suunniteltu vähentämään paperitukoksia valvomattomassa itsepalvelukäytössä.
203 dpi ja 150 mm/s
TG2480HIII käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan teknisessä taulukossa ilmoitettu tulostusnopeus on 150 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi 1D- ja QR-koodien tulostamiseen. Suoraterminen tulostus ei tarvitse värinauhaa, mustetta tai värikasettia, mikä vähentää kulutusosien määrää kioski- ja automaattikäytössä.
80 mm suoraterminen paperi
Tulostin käyttää 80 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–80 g/m² ja materiaalin paksuus 63–85 µm.
Paperirullan enimmäishalkaisija on Ø90 mm. TG2480HIII tukee moniasentoista paperirullan sijoitusta, mikä helpottaa mekanismin ja materiaalirullan sovittamista erilaisiin kioski- ja automaattirakenteisiin.
Automaattinen leikkuri
TG2480HIII:ssa on valmistajan mukaan erittäin luotettava automaattinen leikkuri, jonka käyttöiäksi ilmoitetaan yli 1 000 000 leikkausta.
Automaattinen leikkaus sopii itsepalvelujärjestelmiin, joissa valmis kuitti tai lippu halutaan erottaa materiaalirullasta ennen käyttäjälle luovuttamista ilman manuaalista repäisyä.
USB ja RS232
915CH030100300-mallin liitännät ovat USB ja RS232. USB mahdollistaa suoran yhteyden kioskin tai automaatin isäntälaitteeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja legacy-järjestelmiä.
Tulostin tukee lisäksi Virtual COM -käyttöä, jolloin USB-yhteyttä voidaan hyödyntää sovelluksissa, jotka käyttävät sarjaporttipohjaista kommunikaatiota.
Anti Jamming System ja metallirakenne
TG2480HIII sisältää Customin patentoidun Anti Jamming System -ratkaisun paperitukosten ehkäisemiseksi. Valmistajan mukaan metallirakenne lisää tulostinmekanismin jäykkyyttä, parantaa pitkäaikaista vakautta ja auttaa moottorin lämmön poistamisessa.
Tulostimen etuosaan integroitu paperiohjain helpottaa mekanismin asennusta kioskin paneeliin ja muodostaa valmiin reitin tulosteen ulostulolle.
Paper Saving Mode
TG2480HIII tukee valmistajan Paper Saving Mode -toimintoa. Custom ilmoittaa toiminnon voivan pienentää kuitin tai lipun kokonaispituutta jopa noin 30 % säilyttäen tulosteessa saman tietosisällön; logot ja kuva-alueet eivät kuitenkaan pienene samalla tavalla.
Paperinsäästö voi olla merkittävä etu paljon tulostavissa itsepalvelujärjestelmissä, joissa materiaalikulut ja paperirullan vaihtoväli vaikuttavat ylläpitokustannuksiin.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 150 mm/s
- 80 mm paperileveys
- Paperipaino 55–80 g/m²
- Paperin paksuus 63–85 µm
- Paperirullan enimmäishalkaisija Ø90 mm
- USB
- RS232
- Virtual COM -tuki
- Automaattinen leikkuri
- Leikkurin käyttöikä yli 1 000 000 leikkausta
- Patentoitu Anti Jamming System
- Paper Saving Mode
- 1D- ja QR-koodien tulostustuki
- CUSTOM/POS- ja TGH-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 450 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila 0…+50 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CH030100300 |
| Malli | TG2480HIII |
| Valmistajan SKU-nimike | PRINTER TG2480HIII USB RS232 |
| Tuotetyyppi | OEM-/kioski- ja kuittitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 150 mm/s |
| Tulostussuunta | Suora, 180° |
| Paperileveys | 80 mm |
| Paperipaino | 55–80 g/m² |
| Paperin paksuus | 63–85 µm |
| Paperirullan enimmäishalkaisija | Ø90 mm |
| Liitännät | USB, RS232 |
| Leikkuri | Kyllä, automaattinen |
| Leikkurin käyttöikä | Yli 1 000 000 leikkausta |
| Anturit | Tulostuspään lämpötila, paperin läsnäolo, paperitukos, ticket collection, near paper end |
| Emulointi | CUSTOM/POS, TGH |
| Datapuskuri | 2 kB |
| Flash-muisti | 1 MB |
| Grafiikkamuisti | 2 logoa, 608 × 430 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, OPOS |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,8 A, 12,5 % pisteistä aktiivisena |
| MTBF | 450 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | 0…+50 °C |
| Mitat | 130,2 × 271,5 × 102 mm (L × S × K) |
| Paino | 1,13 kg |
Mallikohtainen kokoonpano – 915CH030100300
915CH030100300 on TG2480HIII-tuoteperheen USB + RS232 -versio. Customin nykyinen malliluettelo listaa tämän tuotekoodin yksiselitteisesti nimellä PRINTER TG2480HIII USB RS232.
Automaattinen cutter kuuluu valmistajan nykyisen TG2480HIII-tuotteen ominaisuuksiin, vaikka sana CUTTER ei sisälly tämän SKU:n mallinimeen. Tässä tapauksessa leikkuri voidaan siis ilmoittaa tuotteen ominaisuutena valmistajan oman teknisen tuotetiedon perusteella.
Viiva- ja 2D-koodit
Valmistajan ilmoittamia tuettuja koodeja ovat UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32 ja QR Code.
Kooditulostusta voidaan käyttää esimerkiksi itsepalvelukuiteissa, jonotusnumeroissa, pysäköintitositteissa, tapahtumatunnisteissa sekä muissa taustajärjestelmään yhdistettävissä tulosteissa.
Anturit
TG2480HIII valvoo tulostuspään lämpötilaa, paperin läsnäoloa, paperitukosta, tulosteen noutoa sekä paperirullan loppumisen lähestymistä. Näiden anturien avulla kioskin ohjausjärjestelmä voi valvoa tulostusprosessia ja materiaalitilannetta.
Materiaalit
Tulostin käyttää 80 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–80 g/m² ja paksuus 63–85 µm.
Suoraterminen tulostus ei tarvitse värinauhaa. Materiaalivalinnassa tulee huomioida tulosteen säilyvyys, automaattisen cutterin toiminta, käyttöympäristö sekä tulostettavien 1D- ja QR-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Pankki- ja asiointiautomaatit
- Pysäköintimittarit ja pysäköintijärjestelmät
- Valokuvakioskit
- Jononhallintajärjestelmät
- Vending-automaatit
- Gaming-laitteet
- OEM-laiteintegraatiot
Toimitussisältö
Custom ilmoittaa nykyisen TG2480HIII-tuotteen toimitukseen kuuluviksi tulostimen, virtalähdekaapelin, paperirullapidikkeen, paperirullapidikkeen kiinnitysruuvin sekä kaksi nippusidettä.
Varsinaisen 24 VDC virtalähteen sisältyminen toimitukseen tulee varmistaa projektikohtaisesti, sillä valmistajan toimitussisältö mainitsee nimenomaan power supply cable -kaapelin eikä erillistä verkkolaitetta.
Integraatiossa huomioitavaa
TG2480HIII on komponenttitason OEM-tulostin. Kioskin suunnittelussa tulee huomioida 130,2 × 271,5 × 102 mm tulostinrunko, enintään Ø90 mm paperirulla, materiaalin syöttörata, cutterin ja paperin ulostulon vaatima tila, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Tulostimen etuosan integroitu paperiohjain ulottuu kioskin etupaneelin läpi ja helpottaa tulosteen ohjaamista käyttäjän noutopaikkaan. Mekaanisen aukotuksen tulee siksi perustua TG2480HIII:n valmistajan asennusmittoihin.
Tuotteen valinta
Custom 915CH030100300 TG2480HIII on tarkoituksenmukainen valinta, kun kioskiin tai automaattiin tarvitaan 203 dpi:n 80 mm suoraterminen tulostin, USB- ja RS232-liitännät sekä automaattinen leikkuri.
Keskeisiä valintaperusteita ovat 150 mm/s tulostusnopeus, yli miljoonan leikkauksen cutter, metallirakenne, Anti Jamming System, Paper Saving Mode sekä 80 mm materiaalileveys. Kyseessä on nimenomaan OEM- ja itsepalveluintegraatioon tarkoitettu tulostin eikä tavallinen työpöydälle sijoitettava kassakuittitulostin.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TG2480HIII
Tuotekoodi: 915CH030100300
Valmistajan mallinimike: PRINTER TG2480HIII USB RS232
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tg2480hiii
Valmistajan datasheet: https://www.custom.biz/en_GB/download/tg2480hiii
English Brief
Custom 915CH030100300 TG2480HIII is a compact 203 dpi direct thermal 80 mm OEM kiosk and receipt printer with USB and RS232 connectivity. It prints at 150 mm/s on 55–80 g/m² thermal paper and supports rolls up to 90 mm in diameter. The printer features a metal frame, patented Anti Jamming System, automatic cutter rated for more than one million cuts and Paper Saving Mode. Typical applications include self-service kiosks, banking machines, parking meters, photo kiosks, queue management, vending and other embedded printing systems.
