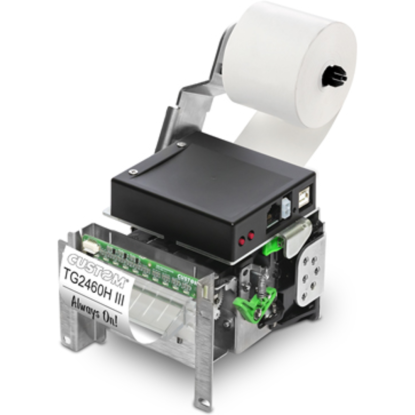

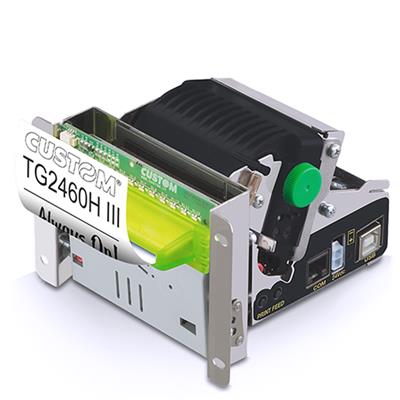

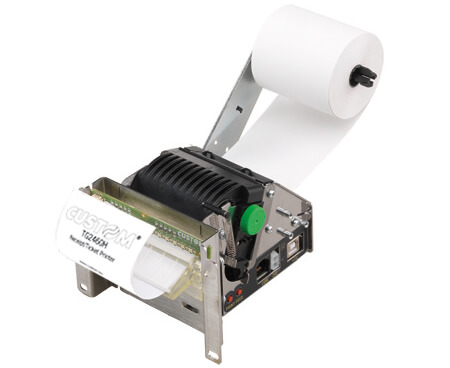

Custom TG2460HIII – 60 mm OEM-kioskitulostin automaattisella leikkurilla
Custom 915CG060100300 TG2460HIII on kompakti 203 dpi:n suoraterminen OEM-, kioski- ja kuittitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Se yhdistää 60 mm paperileveyden, USB- ja RS232-liitännät sekä automaattisen leikkurin metallirunkoiseen mekanismiin.
Custom listaa tämän SKU:n täsmällisesti nimellä 915CG060100300 – PRINTER TG2460HIII USB RS232 CUTTER. Tämä erottaa sen saman sarjan Tear-Off-, Cut & Hold- ja ejector-versioista.
Käyttötarkoitus
TG2460HIII on suunniteltu integroitavaksi osaksi itsepalvelulaitetta eikä tavalliseksi työpöydälle sijoitettavaksi POS-kuittitulostimeksi. Valmistajan määrittelemiä käyttökohteita ovat itsepalvelukioskit, pankki- ja asiointiautomaatit, gaming-laitteet, pysäköintimittarit, jononhallintajärjestelmät ja vending-automaatit.
Kompakti metallirakenne, automaattinen paperin leikkaus ja laaja -20…+70 °C käyttölämpötila tekevät mallista soveltuvan myös vaativiin ja jatkuvasti toimiviin OEM-ratkaisuihin.
203 dpi ja 140 mm/s
TG2460HIII käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 140 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi tavallisten 1D- ja QR-koodien tulostukseen. Suoraterminen tekniikka ei tarvitse värinauhaa, mustetta tai värikasettia.
60 mm lämpöpaperi
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–70 g/m² ja paperin paksuus 60–80 µm.
Paperirullan enimmäishalkaisija on Ø100 mm. TG2460HIII:n moniasentoinen paperirullan sijoitus helpottaa mekanismin integroimista erilaisten kioski- ja automaattirakenteiden sisälle.
Automaattinen leikkuri
915CG060100300-version keskeinen paperinkäsittelyominaisuus on automaattinen leikkuri. Tulostin leikkaa valmiin kuitin tai lipun automaattisesti, jolloin käyttäjän ei tarvitse repäistä tulostetta käsin.
Custom ilmoittaa TG2460HIII:n leikkurille yli 1 000 000 leikkauksen käyttöiän. Automaattinen leikkaus tekee tästä versiosta erityisen sopivan valvomattomiin itsepalvelusovelluksiin.
USB ja RS232
Tämän SKU:n liitännät ovat USB ja RS232. USB mahdollistaa suoran yhteyden kioskin tai automaatin isäntätietokoneeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja legacy-järjestelmiä.
Tulostin tukee myös Virtual COM -käyttöä, mikä helpottaa USB-liitännän hyödyntämistä sovelluksissa, jotka on alun perin toteutettu sarjaporttiliikenteelle.
Anti Jamming System ja metallirakenne
TG2460HIII sisältää valmistajan Anti Jamming System -ratkaisun paperitukosten ehkäisemiseksi. Metallirunko lisää tulostinmekanismin jäykkyyttä ja auttaa johtamaan moottorin lämpöä pois rakenteesta.
Valmistaja korostaa myös tulostuspään ja telan paineen parannettua jakautumista, jonka tarkoituksena on ylläpitää tasaista tulostuslaatua.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 140 mm/s
- 60 mm paperileveys
- Paperipaino 55–70 g/m²
- Paperin paksuus 60–80 µm
- Paperirullan enimmäishalkaisija Ø100 mm
- USB
- RS232
- Virtual COM -tuki
- Automaattinen leikkuri
- Leikkurin käyttöikä yli 1 000 000 leikkausta
- Anti Jamming System
- 1D- ja QR-koodien tulostustuki
- CUSTOM/POS- ja TGH-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 420 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila -20…+70 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CG060100300 |
| Malli | TG2460HIII |
| Valmistajan SKU-nimike | PRINTER TG2460HIII USB RS232 CUTTER |
| Tuotetyyppi | OEM-/kioski- ja kuittitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 140 mm/s |
| Tulostussuunta | Suora, 180° |
| Paperileveys | 60 mm |
| Paperipaino | 55–70 g/m² |
| Paperin paksuus | 60–80 µm |
| Paperirullan enimmäishalkaisija | Ø100 mm |
| Liitännät | USB, RS232 |
| Leikkuri | Automaattinen |
| Leikkurin käyttöikä | Yli 1 000 000 leikkausta |
| Emulointi | CUSTOM/POS, TGH |
| Datapuskuri | 2 kB |
| Flash-muisti | 1 MB |
| Grafiikkamuisti | 2 logoa, 448 × 584 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,62 A, 12,5 % pisteistä aktiivisena |
| MTBF | 420 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -20…+70 °C |
| Mitat | 135 × 114 × 81 mm |
| Paino | 0,6 kg |
Mallikohtainen kokoonpano – 915CG060100300
915CG060100300 on TG2460HIII-perheen USB + RS232 + automaattinen leikkuri -malli. Valmistajan nykyinen malliluettelo vahvistaa kokoonpanon täsmällisesti nimellä PRINTER TG2460HIII USB RS232 CUTTER.
Tämä SKU ei ole Tear-Off-, Cut & Hold- eikä ejector-versio. Näille paperinkäsittelytavoille on TG2460HIII-perheessä omat tuotekoodinsa.
TG2460HIII-sarjan mallierot
| SKU | Kokoonpano |
|---|---|
| 915CG050141300 | USB, Tear-Off, Transparent Bezel |
| 915CG060100300 | USB, RS232, automaattinen leikkuri |
| 915CG060200300 | USB, RS232, Cut & Hold Standard |
| 915CG060300300 | USB, RS232, cutter, ejector |
Viiva- ja 2D-koodit
Valmistajan ilmoittamia tuettuja koodeja ovat UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32 ja QR Code.
Kooditulostusta voidaan hyödyntää esimerkiksi itsepalvelutositteissa, tapahtumatunnuksissa, jonotusnumeroissa, pysäköintitositteissa ja muissa taustajärjestelmään yhdistettävissä tulosteissa.
Anturit
TG2460HIII valvoo tulostuspään lämpötilaa, paperitukosta, paperin läsnäoloa ja kohdistusmerkkiä. Tuoteperheeseen voidaan lisäksi liittää ulkoinen near-paper-end-anturi paperirullan loppumisen ennakointiin.
Materiaalit
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä paperipaino on 55–70 g/m² ja paksuus 60–80 µm.
Suoraterminen tulostus ei tarvitse värinauhaa. Materiaalivalinnassa tulee huomioida tulosteen säilyvyys, automaattisen leikkauksen toimivuus, käyttöympäristö sekä tulostettavien viiva- ja QR-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Pankki- ja asiointiautomaatit
- Pysäköintimittarit ja pysäköintijärjestelmät
- Jononhallintajärjestelmät
- Vending-automaatit
- Gaming-laitteet
- OEM-laiteintegraatiot
Integraatiossa huomioitavaa
TG2460HIII on komponenttitason OEM-tulostin. Kioskin suunnittelussa tulee huomioida 135 × 114 × 81 mm tulostinrunko, paperirullan sijoitus, materiaalin syöttörata, automaattisen leikkurin tulostusaukko, 24 VDC sähkönsyöttö sekä USB- ja/tai RS232-kaapelointi.
Jos tuloste halutaan pitää mekanismissa käyttäjän noutoon asti tai aktiivisesti työntää ulos tulostimesta, tämän perus-cutter-version sijasta tulee käyttää tarkoitukseen suunniteltua Cut & Hold- tai ejector-versiota.
Tuotteen valinta
Custom 915CG060100300 TG2460HIII on sopiva valinta, kun kioskiin, automaattiin tai muuhun OEM-järjestelmään tarvitaan 203 dpi:n 60 mm suoraterminen tulostin, USB- ja RS232-liitännät sekä automaattinen leikkuri.
Tämän SKU:n tärkeimmät valintaperusteet ovat 140 mm/s tulostusnopeus, yli miljoonan leikkauksen leikkuri, metallirakenne, Anti Jamming System, laaja -20…+70 °C käyttölämpötila sekä kompakti koko. Malli on tarkoitettu nimenomaan OEM- ja itsepalveluintegraatioihin.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TG2460HIII
Tuotekoodi: 915CG060100300
Valmistajan mallinimike: PRINTER TG2460HIII USB RS232 CUTTER
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tg2460hiii-cutter
English Brief
Custom 915CG060100300 TG2460HIII is a compact 203 dpi direct thermal 60 mm OEM kiosk printer with USB, RS232 and an automatic cutter. It prints at up to 140 mm/s on 55–70 g/m² thermal paper and supports rolls up to 100 mm in diameter. The metal frame, Anti Jamming System, cutter rated for more than one million cuts and -20°C to +70°C operating range make this configuration suitable for self-service kiosks, banking machines, parking systems, queue management, vending and other embedded printing applications.
