Custom TG2460HIII – 60 mm OEM-kioskitulostin USB- ja RS232-liitännöillä

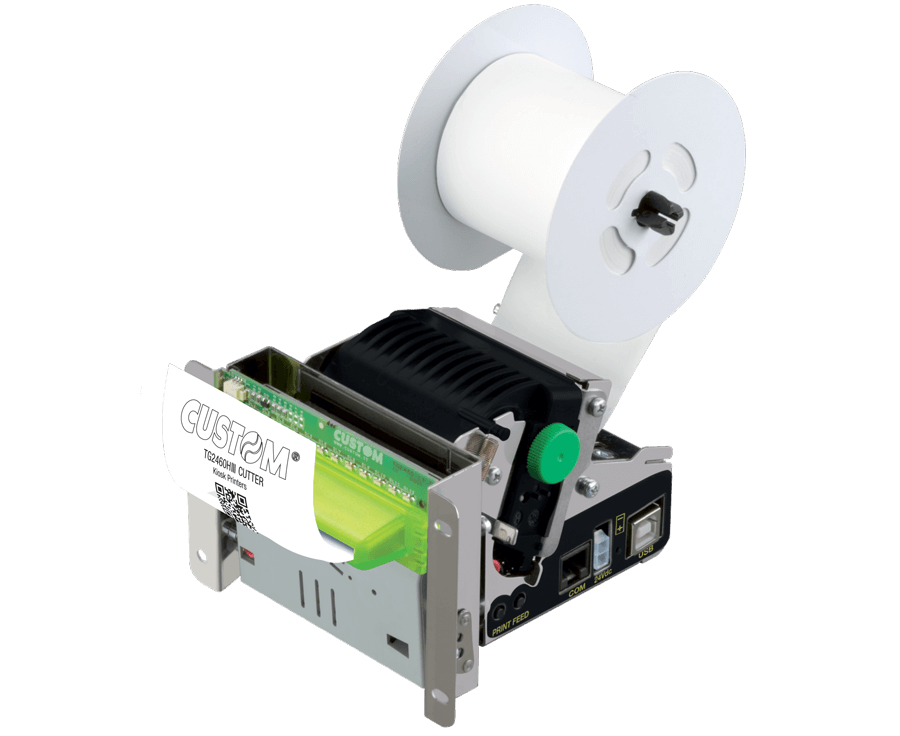

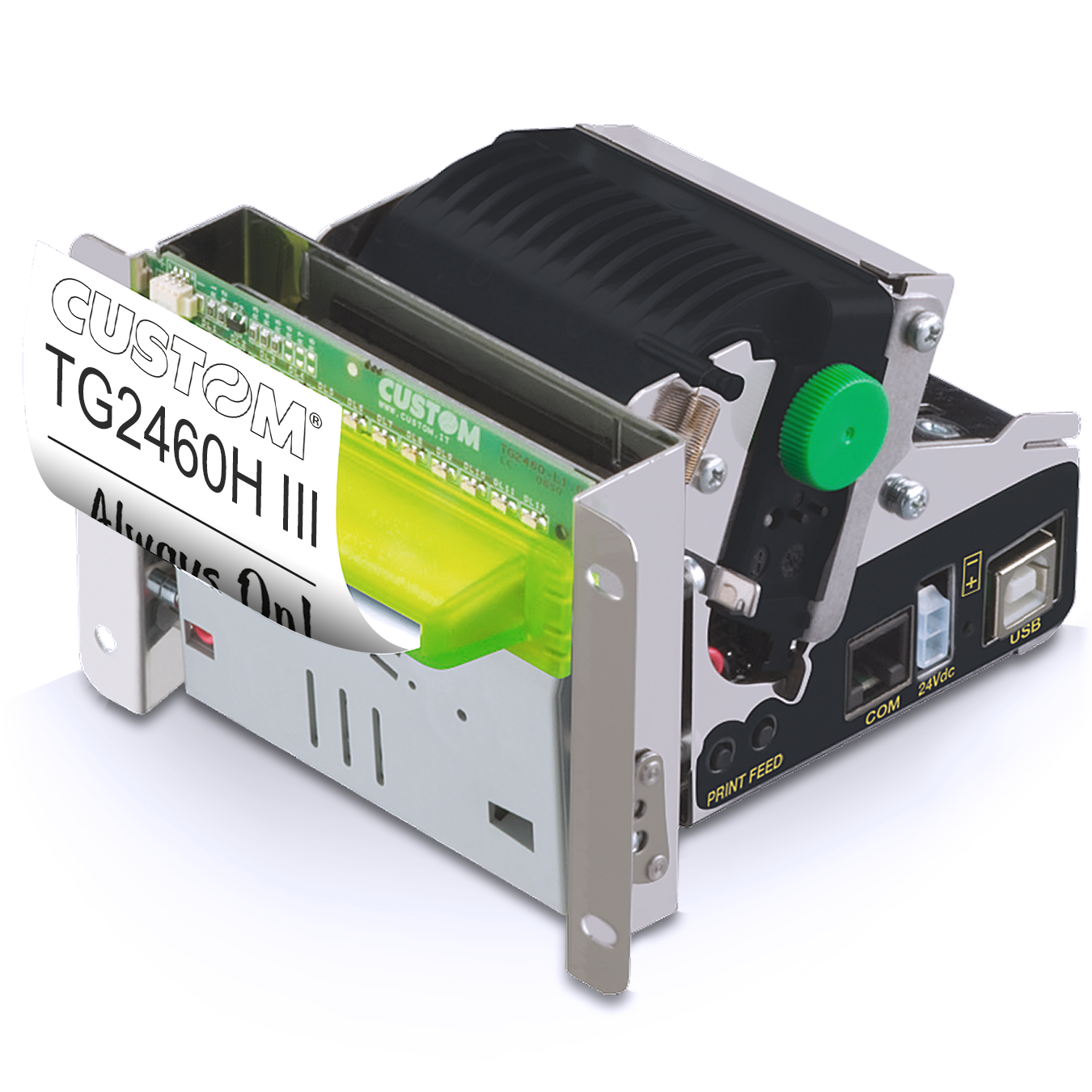

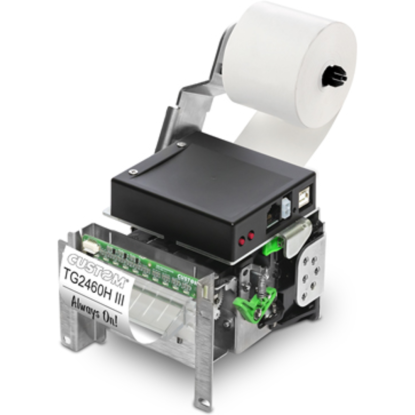

Custom 915CG060200300 TG2460HIII on 203 dpi:n suoraterminen OEM- ja kioskitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Se yhdistää 60 mm paperileveyden, USB- ja RS232-liitännät, automaattisen leikkurin sekä kompaktin metallirakenteen.
Custom listaa tämän SKU:n nykyisessä malliluettelossaan täsmällisesti nimellä 915CG060200300 – PRINTER TG2460HIII USB RS232 CUT HC STD. HC STD on valmistajan SKU-kohtainen kokoonpanomerkintä, jota ei tule tulkita tarkemmin ilman Customin omaa yksiselitteistä määritelmää.
Käyttötarkoitus
TG2460HIII on tarkoitettu integroitavaksi osaksi itsepalvelulaitetta eikä tavalliseksi työpöydälle sijoitettavaksi POS-kuittitulostimeksi. Tuoteperheen käyttökohteita ovat muun muassa itsepalvelukioskit, pankki- ja asiointiautomaatit, pysäköintijärjestelmät, jononhallintaratkaisut, vending-laitteet ja gaming-sovellukset.
Kompakti koko, metallirakenne, automaattinen paperin leikkaus ja laaja käyttölämpötila tekevät siitä sopivan myös jatkuvaan OEM-käyttöön.
203 dpi ja 140 mm/s
TG2460HIII käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 140 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi 1D- ja QR-koodien tulostamiseen. Suoraterminen tulostus ei tarvitse värinauhaa, mustetta tai värikasettia.
60 mm lämpöpaperi
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–70 g/m² ja materiaalin paksuus 60–80 µm.
Paperirullan enimmäishalkaisija on Ø100 mm. TG2460HIII:n moniasentoinen materiaalirullan sijoitus helpottaa mekanismin integroimista erilaisiin kioski- ja automaattirakenteisiin.
Automaattinen leikkuri
915CG060200300-kokoonpanossa on automaattinen leikkuri. Valmis kuitti tai muu tuloste voidaan siten erottaa materiaalirullasta ilman käyttäjän tekemää manuaalista repäisyä.
TG2460HIII-tuoteperheen leikkurille valmistaja ilmoittaa yli 1 000 000 leikkauksen käyttöiän. Tämä tekee rakenteesta soveltuvan toistuvaan itsepalvelu- ja automaattikäyttöön.
HC STD – SKU-kohtainen kokoonpanomerkintä
Valmistajan mallinimikkeessä tämän version tunniste on CUT HC STD. Customin nykyinen malliluettelo vahvistaa merkinnän nimenomaan tuotekoodille 915CG060200300.
Koska valmistajan nykyinen julkinen tuotetieto ei avaa HC STD -lyhenteen teknistä merkitystä yksiselitteisesti, sitä ei tässä tuotekuvauksessa tulkita esimerkiksi Cut & Hold- tai presenter-toiminnoksi ilman erillistä valmistajavahvistusta. Tämä estää rinnakkaisten TG2460HIII-versioiden ominaisuuksien sekoittumisen keskenään.
USB ja RS232
Tämän SKU:n liitännät ovat USB ja RS232. USB mahdollistaa suoran yhteyden kioskin tai automaatin isäntälaitteeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja vanhempia järjestelmiä.
TG2460HIII-tuoteperhe tukee myös Virtual COM -käyttöä, mikä helpottaa USB-yhteyden hyödyntämistä ohjelmistoissa, jotka käyttävät sarjaporttipohjaista kommunikaatiota.
Anti Jamming System ja metallirakenne
TG2460HIII sisältää valmistajan Anti Jamming System -ratkaisun paperitukosten ehkäisemiseksi. Metallirakenne lisää tulostinmekanismin jäykkyyttä ja auttaa johtamaan moottorin lämpöä pois rakenteesta.
Valmistajan mukaan rakenne ja parannettu tulostuspään sekä telan paineen jakautuminen tukevat vakaata tulostuslaatua ja pitkäaikaista toimintavarmuutta.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 140 mm/s
- 60 mm paperileveys
- Paperipaino 55–70 g/m²
- Paperin paksuus 60–80 µm
- Paperirullan enimmäishalkaisija Ø100 mm
- USB
- RS232
- Virtual COM -tuki
- Automaattinen leikkuri
- Valmistajan SKU-merkintä CUT HC STD
- Leikkurin käyttöikä yli 1 000 000 leikkausta
- Anti Jamming System
- 1D- ja QR-koodien tulostustuki
- CUSTOM/POS- ja TGH-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 420 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila -20…+70 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CG060200300 |
| Malli | TG2460HIII |
| Valmistajan SKU-nimike | PRINTER TG2460HIII USB RS232 CUT HC STD |
| Tuotetyyppi | OEM-/kioskitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 140 mm/s |
| Tulostussuunta | Suora, 180° |
| Paperileveys | 60 mm |
| Paperipaino | 55–70 g/m² |
| Paperin paksuus | 60–80 µm |
| Paperirullan enimmäishalkaisija | Ø100 mm |
| Liitännät | USB, RS232 |
| Leikkuri | Kyllä, automaattinen |
| SKU-paperinkäsittelymerkintä | CUT HC STD |
| Leikkurin käyttöikä | Yli 1 000 000 leikkausta, tuoteperheen tieto |
| Emulointi | CUSTOM/POS, TGH |
| Datapuskuri | 2 kB |
| Flash-muisti | 1 MB |
| Grafiikkamuisti | 2 logoa, 448 × 584 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,62 A, 12,5 % pisteistä aktiivisena |
| MTBF | 420 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -20…+70 °C |
| Mitat | 126 × 114 × 81 mm |
| Paino | 0,6 kg |
Mallikohtainen kokoonpano – 915CG060200300
915CG060200300 on TG2460HIII-perheen USB + RS232 + CUT HC STD -versio. Customin nykyinen valmistajasivu listaa tuotekoodin juuri tällä nimellä.
SKU eroaa esimerkiksi 915CG060100300-versiosta, jonka valmistajanimike on pelkkä USB + RS232 + CUTTER, sekä 915CG060300300-versiosta, jossa valmistajanimike määrittelee erikseen CUTTER EJECTOR -paperinkäsittelyn.
TG2460HIII-sarjan mallierot
| SKU | Valmistajan kokoonpano |
|---|---|
| 915CG050141300 | USB, Tear-Off, Transparent Bezel |
| 915CG060100300 | USB, RS232, Cutter |
| 915CG060200300 | USB, RS232, CUT HC STD |
| 915CG060300300 | USB, RS232, Cutter, Ejector |
Anturit
TG2460HIII valvoo tulostuspään lämpötilaa, paperitukosta, paperin läsnäoloa ja kohdistusmerkkiä. Tuoteperheeseen voidaan lisäksi liittää ulkoinen near-paper-end-anturi materiaalirullan loppumisen ennakointiin.
Materiaalit
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–70 g/m² ja paksuus 60–80 µm.
Suoraterminen tulostus ei tarvitse värinauhaa. Materiaalivalinnassa tulee huomioida tulosteen säilyvyys, automaattisen leikkauksen toiminta, käyttöympäristö sekä tulostettavien 1D- ja QR-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Pankki- ja asiointiautomaatit
- Pysäköintimittarit ja pysäköintijärjestelmät
- Jononhallintajärjestelmät
- Vending-automaatit
- Gaming-laitteet
- OEM-laiteintegraatiot
Integraatiossa huomioitavaa
TG2460HIII on komponenttitason OEM-tulostin. Kioskin suunnittelussa tulee huomioida 126 × 114 × 81 mm tulostinrunko, paperirullan sijoitus, materiaalin syöttörata, paperin ulostulo, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Juuri tämän HC STD -version paperinkäsittelyratkaisu tulee huomioida kioskin etupaneelin ja tulosteen ulostulon mekaanisessa suunnittelussa. HC STD -merkinnän tarkempaa teknistä toimintaa ei kuitenkaan tule johtaa muiden TG2460HIII-SKU:iden ominaisuuksista.
Tuotteen valinta
Custom 915CG060200300 TG2460HIII on tarkoituksenmukainen valinta, kun kioskiin tai automaattiin tarvitaan 203 dpi:n 60 mm suoraterminen tulostin, USB- ja RS232-liitännät sekä automaattinen leikkuri ja projektissa edellytetään valmistajan HC STD -kokoonpanoa.
Mallin keskeisiä ominaisuuksia ovat 140 mm/s tulostusnopeus, metallirakenne, Anti Jamming System, yli miljoonan leikkauksen cutter-tuoteperhe sekä laaja -20…+70 °C käyttölämpötila.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TG2460HIII
Tuotekoodi: 915CG060200300
Valmistajan mallinimike: PRINTER TG2460HIII USB RS232 CUT HC STD
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tg2460hiii-cutter
English Brief
Custom 915CG060200300 TG2460HIII is a compact 203 dpi direct thermal 60 mm OEM kiosk printer with USB, RS232 and the manufacturer’s CUT HC STD configuration. It prints at up to 140 mm/s on 55–70 g/m² thermal paper and supports rolls up to 100 mm in diameter. The metal frame, Anti Jamming System, automatic cutter and -20°C to +70°C operating range make it suitable for self-service kiosks, parking systems, queue management, vending and other embedded printing applications. HC STD is retained as the manufacturer’s exact configuration designation because its more detailed technical meaning is not explicitly defined in the current public product documentation.
