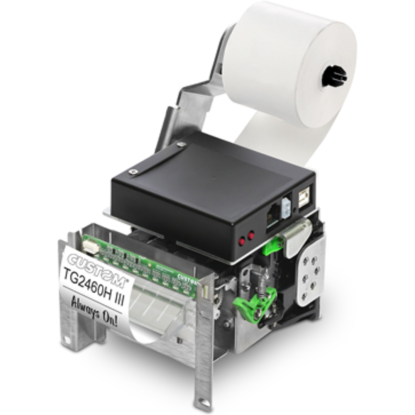

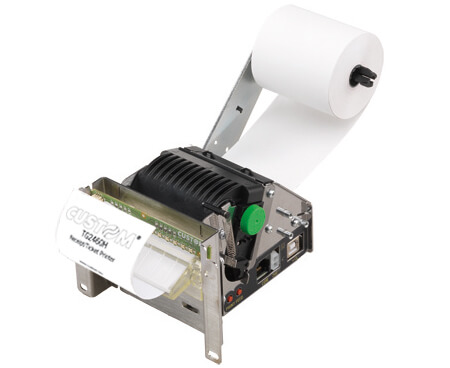

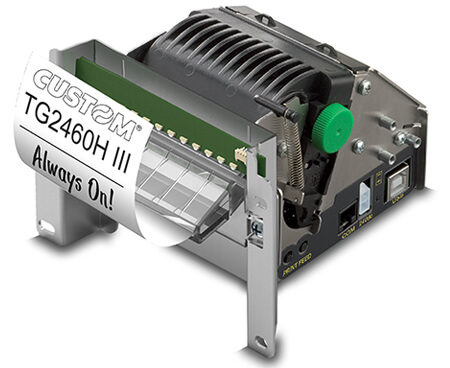

Custom TG2460HIII – 60 mm OEM-kioskitulostin cutter- ja ejector-toiminnoilla
Custom 915CG060300300 TG2460HIII on 203 dpi:n suoraterminen OEM- ja kioskitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Se yhdistää 60 mm paperileveyden, USB- ja RS232-liitännät, automaattisen leikkurin sekä ejector-paperinkäsittelyn kompaktissa metallirungossa.
Custom listaa tämän tuotekoodin täsmällisesti nimellä 915CG060300300 – PRINTER TG2460HIII USB RS232 CUTTER EJECTOR. Tämä erottaa SKU:n TG2460HIII-sarjan perus-cutter-, Tear-Off- ja HC STD -versioista.
Käyttötarkoitus
TG2460HIII on suunniteltu integroitavaksi osaksi itsepalvelulaitetta eikä tavalliseksi työpöydälle sijoitettavaksi POS-kuittitulostimeksi. Valmistajan ilmoittamia käyttökohteita ovat itsepalvelukioskit, pankkiautomaatit, gaming-laitteet, pysäköintimittarit, jononhallintajärjestelmät ja vending-automaatit.
Ejector-versio soveltuu erityisesti järjestelmiin, joissa valmis kuitti tai lippu halutaan leikata ja siirtää hallitusti käyttäjän noudettavaksi. Tämä helpottaa laitteen käyttöliittymän suunnittelua ja voi vähentää käyttäjän tarvetta koskea itse tulostusmekanismiin.
203 dpi ja 140 mm/s
TG2460HIII käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 140 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi tavallisten 1D- ja QR-koodien tulostukseen. Suoraterminen tulostustekniikka ei tarvitse värinauhaa, mustetta tai värikasettia.
60 mm suoraterminen paperi
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–70 g/m² ja materiaalin paksuus 60–80 µm.
Paperirullan enimmäishalkaisija on Ø100 mm. TG2460HIII:n moniasentoinen paperirullan sijoitus helpottaa tulostimen ja materiaalirullan sovittamista erilaisten kioski- ja automaattirakenteiden sisälle.
Cutter + ejector
915CG060300300-mallin keskeinen SKU-kohtainen ominaisuus on automaattisen leikkurin ja ejectorin yhdistelmä. Tulostin leikkaa valmiin tulosteen ja ejector huolehtii sen siirtämisestä ulostuloon käyttäjän noudettavaksi.
Valmistaja ilmoittaa TG2460HIII:n leikkurille yli 1 000 000 leikkauksen käyttöiän. Ejector on valmistajan tällä SKU:lla nimenomaisesti määrittelemä ominaisuus eikä sitä tule sekoittaa sarjan tavalliseen cutter-versioon tai HC STD -kokoonpanoon.
USB ja RS232
Tämän SKU:n liitännät ovat USB ja RS232. USB mahdollistaa suoran yhteyden kioskin tai automaatin isäntälaitteeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja legacy-järjestelmiä.
TG2460HIII tukee myös Virtual COM -käyttöä, joten USB-liitäntää voidaan hyödyntää sovelluksissa, jotka on alun perin toteutettu sarjaporttipohjaiseen tiedonsiirtoon.
Anti Jamming System ja metallirakenne
TG2460HIII sisältää valmistajan Anti Jamming System -ratkaisun paperitukosten ehkäisemiseksi. Metallirakenne lisää tulostusmekanismin jäykkyyttä ja auttaa johtamaan moottorin lämpöä pois rakenteesta.
Valmistaja ilmoittaa tuotteen soveltuvan käyttöön lämpötila-alueella -20…+70 °C, mikä laajentaa mahdollisia OEM- ja itsepalvelukäyttökohteita tavallisiin sisätiloihin rajoittuvia tulostimia pidemmälle.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 140 mm/s
- 60 mm paperileveys
- Paperipaino 55–70 g/m²
- Paperin paksuus 60–80 µm
- Paperirullan enimmäishalkaisija Ø100 mm
- USB
- RS232
- Virtual COM -tuki
- Automaattinen leikkuri
- Ejector – aktiivinen tulosteen ulossyöttö
- Leikkurin käyttöikä yli 1 000 000 leikkausta
- Anti Jamming System
- 1D- ja QR-koodien tulostustuki
- CUSTOM/POS- ja TGH-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 420 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila -20…+70 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CG060300300 |
| Malli | TG2460HIII |
| Valmistajan SKU-nimike | PRINTER TG2460HIII USB RS232 CUTTER EJECTOR |
| Tuotetyyppi | OEM-/kioskitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 140 mm/s |
| Tulostussuunta | Suora, 180° |
| Paperileveys | 60 mm |
| Paperipaino | 55–70 g/m² |
| Paperin paksuus | 60–80 µm |
| Paperirullan enimmäishalkaisija | Ø100 mm |
| Liitännät | USB, RS232 |
| Paperinkäsittely | Automaattinen cutter + ejector |
| Leikkurin käyttöikä | Yli 1 000 000 leikkausta |
| Emulointi | CUSTOM/POS, TGH |
| Datapuskuri | 2 kB |
| Flash-muisti | 1 MB |
| Grafiikkamuisti | 2 logoa, 448 × 584 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,62 A, 12,5 % pisteistä aktiivisena |
| MTBF | 420 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -20…+70 °C |
| Mitat | 129 × 114 × 81 mm |
| Paino | 0,6 kg |
Mallikohtainen kokoonpano – 915CG060300300
915CG060300300 on TG2460HIII-perheen USB + RS232 + cutter + ejector -versio. Custom listaa sen täsmällisesti nimellä PRINTER TG2460HIII USB RS232 CUTTER EJECTOR.
SKU:n mitat ovat 129 × 114 × 81 mm. Ejector-rakenne tekee tästä versiosta hieman eri mittaisen kuin sarjan tavallinen 915CG060100300 cutter-malli, jonka pituus on 135 mm, sekä HC STD- ja Tear-Off-versiot, joiden pituus on 126 mm.
TG2460HIII-sarjan mallierot
| SKU | Kokoonpano | Mitat |
|---|---|---|
| 915CG050141300 | USB, Tear-Off, Transparent Bezel | 126 × 114 × 81 mm |
| 915CG060100300 | USB, RS232, Cutter | 135 × 114 × 81 mm |
| 915CG060200300 | USB, RS232, CUT HC STD | 126 × 114 × 81 mm |
| 915CG060300300 | USB, RS232, Cutter, Ejector | 129 × 114 × 81 mm |
Viiva- ja 2D-koodit
Valmistajan ilmoittamia tuettuja koodeja ovat UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32 ja QR Code.
Kooditulostusta voidaan hyödyntää esimerkiksi itsepalvelutositteissa, pysäköintitulosteissa, jonotusnumeroissa, tapahtumatunnisteissa ja muissa taustajärjestelmään yhdistettävissä tulosteissa.
Anturit
TG2460HIII valvoo tulostuspään lämpötilaa, paperitukosta, paperin läsnäoloa ja kohdistusmerkkiä. Valmistajan tuoteominaisuuksissa mainitaan lisäksi ticket collection -tunnistus sekä paperin loppumisen ja lähes loppumisen valvonta. Ulkoisen near-paper-end-anturin saatavuus riippuu toteutuksesta.
Materiaalit
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–70 g/m² ja paksuus 60–80 µm.
Suoraterminen tulostus ei tarvitse värinauhaa. Materiaalivalinnassa tulee huomioida tulosteen säilyvyys, cutter- ja ejector-toimintojen luotettava paperinkäsittely, käyttöympäristö sekä tulostettavien viiva- ja QR-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Pankki- ja asiointiautomaatit
- Pysäköintimittarit ja pysäköintijärjestelmät
- Jononhallintajärjestelmät
- Vending-automaatit
- Gaming-laitteet
- OEM-laiteintegraatiot
Integraatiossa huomioitavaa
TG2460HIII on komponenttitason OEM-tulostin. Kioskin suunnittelussa tulee huomioida 129 × 114 × 81 mm tulostinrunko, paperirullan sijoitus, materiaalin syöttörata, cutter- ja ejector-mekanismin tulosteen ulostulo, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Ejectorin vuoksi kioskin etupaneelin ja tulostusaukon geometria on tärkeä osa integraatiota. Tulosteelle tulee olla esteetön reitti mekanismista käyttäjän noutopisteeseen.
Tuotteen valinta
Custom 915CG060300300 TG2460HIII on tarkoituksenmukainen valinta, kun kioskiin tai automaattiin tarvitaan kompakti 203 dpi:n 60 mm suoraterminen tulostin, USB- ja RS232-liitännät sekä automaattinen cutter + ejector -paperinkäsittely.
Jos järjestelmä tarvitsee vain automaattisen leikkauksen ilman ejectoria, TG2460HIII-sarjan 915CG060100300 on yksinkertaisempi rinnakkaisversio. 915CG060300300 puolestaan on tarkoitettu tilanteisiin, joissa valmis tuloste halutaan myös aktiivisesti siirtää käyttäjän noutopaikkaan.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TG2460HIII
Tuotekoodi: 915CG060300300
Valmistajan mallinimike: PRINTER TG2460HIII USB RS232 CUTTER EJECTOR
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tg2460hiii-cutter
Valmistajan datasheet: https://www.custom.biz/en_US/download/tg2460hiii-cutter
English Brief
Custom 915CG060300300 TG2460HIII is a compact 203 dpi direct thermal 60 mm OEM kiosk printer with USB, RS232, automatic cutter and ejector. It prints at 140 mm/s on 55–70 g/m² thermal paper and supports rolls up to 100 mm in diameter. The ejector configuration automatically cuts and delivers the printed ticket or receipt to the user, making this model particularly suitable for unattended self-service kiosks, banking machines, parking systems, queue management, vending and other embedded applications.
