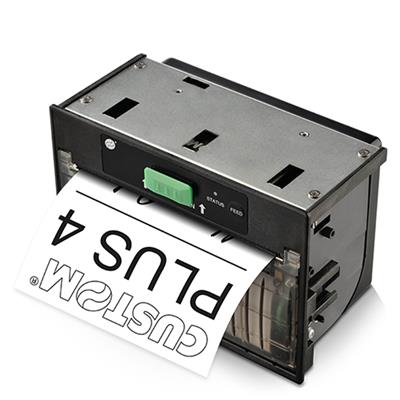

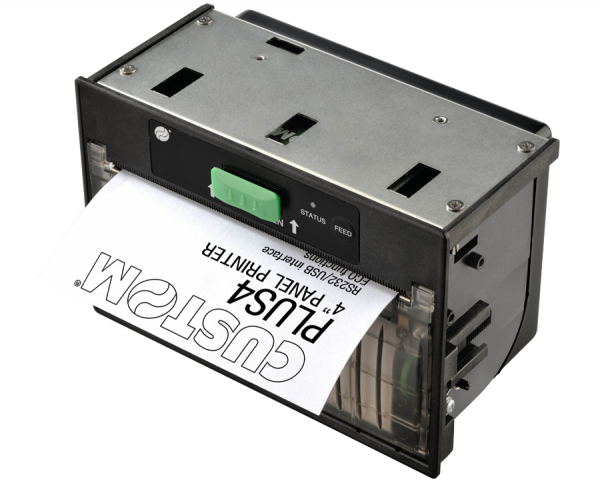

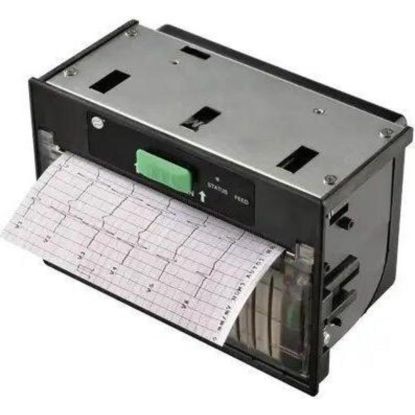

Custom PLUS4 – 112 mm paneeli- ja OEM-tulostin
Custom 915GJ010100322 PLUS4 on suoraterminen 4 tuuman paneelitulostin OEM- ja laiteintegraatioihin. Sen keskeinen etu on mahdollisuus käyttää jopa 112 mm leveää paperia samalla kun sisäiset säädettävät ohjaimet mahdollistavat myös 80 ja 82,5 mm materiaalit.
Custom listaa tämän tuotekoodin täsmällisesti nimellä 915GJ010100322 – PRINTER PLUS4 USB RS232 TTL. Kyseessä on siis valmis PLUS4-paneelitulostin mini USB- ja RS232/TTL-liitännöillä.
Käyttötarkoitus
PLUS4 on suunniteltu ensisijaisesti paneeli-, OEM- ja laiteintegraatioihin eikä tavalliseksi pöytämalliseksi kuittitulostimeksi. Leveä 112 mm paperirata soveltuu esimerkiksi mittaus- ja analyysituloksiin, teollisiin ohjausjärjestelmiin, vaakoihin, automaatiolaitteisiin ja muihin järjestelmiin, joissa tulosteeseen tarvitaan enemmän leveyttä kuin tavallisessa 58 tai 80 mm kuittitulostimessa.
Paneelirakenne mahdollistaa tulostimen asentamisen osaksi laitteen etupintaa tai koteloa. Paperiosasto avataan etupuolelta, mikä helpottaa rullan vaihtamista integroidussa käytössä.
203 dpi ja 50–70 mm/s
PLUS4 käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 50–70 mm/s.
Suurin tulostusleveys on 104 mm. On tärkeää erottaa paperin leveys ja todellinen tulostusleveys toisistaan: PLUS4 käyttää enintään 112 mm leveää paperia, mutta tulostettava alue on enintään 104 mm.
112 mm paperi sekä 80 ja 82,5 mm vaihtoehdot
PLUS4:n nimellinen paperileveys on 112 mm ja valmistaja sallii enintään 114 mm materiaalileveyden. Sisäisten säädettävien paperinohjainten avulla tulostimessa voidaan käyttää myös 80 ja 82,5 mm materiaaleja.
Valmistajan määrittelemä paperipaino on 50–60 g/m². Paperirullan suurin ulkohalkaisija on Ø50 mm ja sisähalkaisija 12 mm.
Mini USB ja RS232/TTL
915GJ010100322-version valmistajan vahvistetut liitännät ovat mini USB ja RS232/TTL. RS232/TTL mahdollistaa sarjaliitännän sovittamisen erityisesti sulautettuihin ja OEM-järjestelmiin.
USB-liitäntä tukee myös Virtual COM -käyttöä Windows- ja Linux-ympäristöissä. PLUS4 voidaan siten integroida sekä tietokonepohjaisiin että sulautettuihin ohjausratkaisuihin.
1D-, PDF417- ja QR Code -tulostus
PLUS4 tukee 1D-viivakoodeja sekä PDF417- ja QR Code -2D-koodeja. Tämä mahdollistaa tekstin ja grafiikan lisäksi koneellisesti luettavien tunnisteiden ja tietosisältöjen tulostamisen esimerkiksi mittaus-, tuotanto- ja laitesovelluksissa.
PLUS II -yhteensopivuus
Valmistaja ilmoittaa PLUS4:n emuloinniksi Escape Command -komentokielen sekä PlusII-yhteensopivuuden. Tämä on hyödyllinen ominaisuus erityisesti olemassa olevien Custom PLUS II -pohjaisten järjestelmien päivityksissä.
Keskeiset ominaisuudet
- 112 mm suoraterminen paneeli- ja OEM-tulostin
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 50–70 mm/s
- Suurin tulostusleveys 104 mm
- Paperileveys 112 mm, enintään 114 mm
- Sisäiset ohjaimet myös 80 ja 82,5 mm materiaaleille
- Paperipaino 50–60 g/m²
- Paperirulla enintään Ø50 mm
- Rullan sisähalkaisija 12 mm
- Mini USB
- RS232/TTL
- 1D-viivakoodit
- PDF417 ja QR Code
- Escape Command -emulointi
- PlusII-yhteensopivuus
- 4 MB Flash-muisti
- 5–8 VDC käyttöjännite
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila -10…+60 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915GJ010100322 |
| Malli | PLUS4 |
| Valmistajan SKU-nimike | PRINTER PLUS4 USB RS232 TTL |
| Tuotetyyppi | Paneeli-/OEM-tulostin |
| Tulostustekniikka | Suora lämpötulostus |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 50–70 mm/s |
| Paperileveys | 112 mm, enintään 114 mm |
| Vaihtoehtoiset paperileveydet | 80 ja 82,5 mm sisäisillä ohjaimilla |
| Tulostusleveys | Enintään 104 mm |
| Paperipaino | 50–60 g/m² |
| Paperirullan enimmäishalkaisija | Ø50 mm |
| Rullan sisähalkaisija | 12 mm |
| Liitännät | Mini USB, RS232/TTL |
| Anturit | Tulostuspään lämpötila, paperin loppuminen; kannen avausanturi optiona |
| Emulointi | Escape Command, PlusII-yhteensopivuus |
| Datapuskuri | 2 kB |
| Flash-muisti | 4 MB |
| Muisti | 1 MB sisäinen Flash + 4 MB ulkoinen Flash; 128 kB sisäinen RAM + 8 MB ulkoinen RAM |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android, iOS |
| Ohjelmistotyökalut | PrinterSet, CustomPowerTool, Status Monitor, Custom Windows API |
| Käyttöjännite | 5–8 VDC |
| MTBF | 180 000 h, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -10…+60 °C |
| Mitat | 149 × 97,8 × 71,7 mm |
| Leveys moduulin kanssa | 89,1 mm |
| Paino | 390 g; moduulin kanssa 510 g |
| Hyväksynnät | UL, CE, FCC, CCC |
Mallikohtainen kokoonpano – 915GJ010100322
915GJ010100322 on Customin täsmällisesti listaama PRINTER PLUS4 USB RS232 TTL. Tässä SKU:ssa USB- ja RS232/TTL-liitännät ovat siis valmistajan vahvistettuja ominaisuuksia.
PLUS4-tuoteperheestä on olemassa myös mekaaninen versio ilman elektroniikkakorttia. Sitä ei tule sekoittaa tähän tuotekoodiin: 915GJ010100322 on elektronisesti ohjattava valmis PLUS4-paneelitulostin.
Materiaalit
PLUS4 käyttää suoratermistä paperia. Nimellinen paperileveys on 112 mm, mutta säädettävien sisäisten ohjainten ansiosta myös 80 ja 82,5 mm materiaalit ovat valmistajan tukemia.
Paperin painon tulee olla valmistajan määrittelemällä 50–60 g/m² alueella ja rullan suurin ulkohalkaisija on Ø50 mm. Suoraterminen tulostus ei tarvitse ribbonia.
Tuetut koodit
PLUS4 tukee yleisiä 1D-viivakoodeja sekä PDF417- ja QR Code -2D-koodeja. Tämä laajentaa paneelitulostimen käyttömahdollisuuksia esimerkiksi tunnistus-, seuranta-, mittaus- ja dokumentointisovelluksissa.
Käyttökohteita
- Teollisuusautomaatio ja prosessinohjaus
- Mittaus- ja analyysilaitteet
- Vaaka- ja punnitusjärjestelmät
- Lääketieteelliset ja sterilointilaitteet
- Pakkaus- ja tuotantolaitteet
- Lämpötila- ja prosessirekisteröinti
- Muut paneeli- ja OEM-tulostusratkaisut
Integraatiossa huomioitavaa
PLUS4:n mitat ovat 149 × 97,8 × 71,7 mm ja paino 390 g. Valmistaja ilmoittaa leveydeksi moduulin kanssa 89,1 mm ja painoksi 510 g, joten lopullisen asennustilan mitoituksessa tulee huomioida käytettävä kokoonpano.
Paperirullan enimmäishalkaisija on Ø50 mm. Vaikka PLUS4 käyttää jopa 112 mm leveää materiaalia, se on ensisijaisesti kompakti paneelitulostin eikä suuren paperirullakapasiteetin tuotantotulostin.
Tuotteen valinta
Custom 915GJ010100322 PLUS4 on tarkoituksenmukainen valinta, kun OEM- tai paneelilaitteeseen tarvitaan 112 mm suoraterminen tulostin, enintään 104 mm tulostusleveys sekä mini USB- ja RS232/TTL-liitännät.
Erityinen etu on materiaalijoustavuus: sama tulostin voidaan sisäisten ohjainten avulla sovittaa 112 mm materiaalin lisäksi myös 80 ja 82,5 mm paperille. PLUS4 soveltuu siksi hyvin laiteratkaisuihin, joissa tulosteen formaatti voi vaihdella tai tavallista 80 mm kuittia leveämpi tulostusalue on tarpeen.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: PLUS4
Tuotekoodi: 915GJ010100322
Valmistajan mallinimike: PRINTER PLUS4 USB RS232 TTL
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/panel-printers/plus4
Valmistajan datasheet: https://www.custom.biz/en_GB/download/plus4
English Brief
Custom 915GJ010100322 PLUS4 is a 203 dpi direct thermal 4-inch panel printer for OEM and embedded equipment. The exact SKU provides mini USB and RS232/TTL connectivity, prints at 50–70 mm/s and supports 112 mm paper with a maximum printable width of 104 mm. Internal adjustable guides also support 80 and 82.5 mm media. The printer accepts rolls up to 50 mm in diameter, operates from 5–8 VDC and supports 1D barcodes, PDF417 and QR Code, making it suitable for industrial automation, measurement, weighing and other integrated equipment applications.
