Custom VKP80III RX65 – nopea kioskitulostin USB- ja RS232-takaliitännöillä
Custom 915DX011700300 VKP80III RX65 on ammattikäyttöön suunniteltu suoraterminen kioski- ja lipputulostin itsepalvelupäätteisiin, maksuautomaatteihin, lippujärjestelmiin ja muihin OEM-laiteintegraatioihin. VKP80III yhdistää kompaktin rakenteen, nopean tulostuksen sekä kioskiympäristöön suunnitellun automaattisen paperinkäsittelyn.
Tulostustarkkuus on 203 dpi eli 8 dots/mm ja tulostusnopeus yli 250 mm/s. Säädettävä paperinsyöttö mahdollistaa 50–82,5 mm leveiden lämpömateriaalien käytön. Tulostin soveltuu tekstin, grafiikan, kuittien ja lippujen lisäksi yleisten 1D-viivakoodien sekä PDF417-, Data Matrix-, Aztec- ja QR Code -2D-koodien tulostamiseen.
Käyttötarkoitus
VKP80III RX65 on suunniteltu itsepalveluratkaisuihin, joissa tulostin toimii kiinteänä osana suurempaa laitekokonaisuutta ja tulosteen käsittelyn tulee toimia luotettavasti ilman jatkuvaa henkilökunnan valvontaa. Tyypillisiä käyttökohteita ovat itsepalvelukioskit, maksuautomaatit, pysäköintijärjestelmät, lippuautomaatit, jonotusjärjestelmät, informaatiopäätteet, myyntiautomaatit ja muut automaattiset palvelupisteet.
Laaja −20…+70 °C käyttölämpötila tukee käyttöä myös tavallista vaativammissa laiteympäristöissä. Lopullisen kioskin ympäristöolosuhteet, ilmanvaihto, sähkönsyöttö ja mekaaninen rakenne tulee huomioida integraation suunnittelussa.
Presenter ja retract – hallittu tulosteen luovutus
VKP80III:ssa on automaattinen ticket presenter, jonka avulla valmis kuitti tai lippu voidaan käsitellä ennen sen luovuttamista käyttäjälle. Presenter syöttää tulosteen nopeasti käyttäjän otettavaksi vasta tulostuksen ja leikkauksen valmistuttua.
Retract-toiminto mahdollistaa noutamatta jääneen tulosteen vetämisen takaisin laitteen sisälle. Tämä vähentää kioskin ulostuloon jääviä kuitteja ja lippuja ja on erityisen hyödyllinen valvomattomissa itsepalvelupisteissä.
Anti-jamming ja paperinkäsittely
VKP80III:n anti-jamming-rakenne on suunniteltu vähentämään paperitukoksia ja parantamaan toimintavarmuutta jatkuvassa kioski- ja automaattikäytössä. Paperinkäsittelyn valvonta, automaattinen leikkuri sekä presenter- ja retract-toiminnot muodostavat kokonaisuuden, joka hallitsee tulostetta paperinsyötöstä aina käyttäjälle luovuttamiseen saakka.
Paperileveys on säädettävissä 50–82,5 mm:n alueella ja valmistajan määrittelemä materiaalin painoalue on 55–110 g/m². Vakiorakenteessa voidaan käyttää enintään 150 mm:n paperirullaa, ja lisävarusteena saatavalla rullapidikkeellä paperirullan halkaisija voi olla jopa 250 mm.
Keskeiset ominaisuudet
- Suora lämpötulostus
- 203 dpi / 8 dots/mm tulostustarkkuus
- Tulostusnopeus yli 250 mm/s
- Säädettävä 50–82,5 mm paperileveys
- Paperin paino 55–110 g/m²
- Paperirulla enintään 150 mm vakiorakenteessa
- Jopa 250 mm paperirulla lisävarusteena saatavalla rullapidikkeellä
- Automaattinen ticket presenter
- Retract-toiminto noutamatta jääneen tulosteen takaisinvetoon
- Automaattinen leikkuri
- Anti-jamming-rakenne
- USB- ja RS232-liitännät
- Liittimet tulostimen takaosassa
- 24 VDC ±10 % sähkönsyöttö
- Laaja −20…+70 °C käyttölämpötila
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915DX011700300 |
| Malli | VKP80III RX65 |
| Tuotetyyppi | Kioski- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus (Direct Thermal) |
| Tulostustarkkuus | 203 dpi / 8 dots/mm |
| Tulostusnopeus | Yli 250 mm/s |
| Paperileveys | 50–82,5 mm |
| Paperin paino | 55–110 g/m² |
| Paperirullan enimmäishalkaisija | 150 mm vakiorakenteessa; jopa 250 mm lisävarusteena saatavalla rullapidikkeellä |
| Liitännät | USB 2.0, RS232 |
| Liittimien sijainti | Takana (Rear Connectors) |
| Presenter | Kyllä, automaattinen ticket presenter |
| Retract | Kyllä |
| Leikkuri | Automaattinen leikkuri |
| Anti-jamming | Kyllä |
| 1D-viivakoodit | UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32 |
| 2D-koodit | PDF417, Data Matrix, Aztec, QR Code |
| Emulointi | CUSTOM/POS |
| Datapuskuri | 16 KB teksti / 1 MB grafiikka |
| Flash-muisti | 5 MB, josta 1 MB käyttäjän käytettävissä |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 1 A (12,5 % pisteistä aktiivisena) |
| MTBF | Yli 450 000 tuntia (elektroniikkakortti) |
| Tulostuspään käyttöikä | 200 km / 100 miljoonaa pulssia |
| Leikkurin MCBF | Yli 1 000 000 leikkausta |
| Käyttölämpötila | −20…+70 °C |
| Mitat (P × K × L) | 143,5 × 76,4 × 116 mm |
| Paino | Noin 0,8 kg |
Mallikohtainen kokoonpano – 915DX011700300

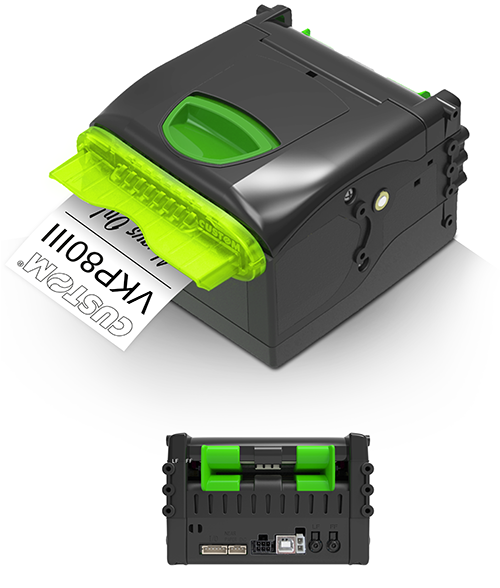

915DX011700300 on VKP80III-sarjan USB + RS232 Rear Connectors -kokoonpano. Liittimet sijaitsevat tulostimen takaosassa, mikä on tämän SKU:n tärkeä mekaaninen valintaperuste.
USB mahdollistaa suoran yhteyden yhteensopivaan isäntälaitteeseen ja RS232 tarjoaa sarjaliitännän kioski- ja automaatiojärjestelmiin. Ethernet-liitäntä ei kuulu tähän SKU-kokoonpanoon.
Takaliitäntöjen vaatima tila tulee ottaa huomioon kioskin suunnittelussa. Tulostimen taakse on jätettävä riittävästi tilaa liittimille, kaapeleille ja niiden asianmukaisille taivutussäteille sekä tulostimen huoltotoimenpiteille.
Rear Connectors vai Side Connectors?
VKP80III-sarjassa liittimien sijainti voidaan valita kioskin mekaanisen rakenteen mukaan. Tässä 915DX011700300-versiossa USB- ja RS232-liittimet sijaitsevat takana. Sarjan vastaavassa Side Connectors -versiossa liittimet sijaitsevat tulostimen sivulla.
Rear Connectors -versio sopii erityisesti kioskirakenteisiin, joissa kaapelointi voidaan johtaa suoraan tulostimen taakse. Jos tulostimen takana on hyvin vähän vapaata tilaa, sivuliitäntäversio voi olla mekaanisesti tarkoituksenmukaisempi.
Kompakti rakenne kioski-integraatioon
VKP80III:n mitat ovat noin 143,5 × 76,4 × 116 mm ja paino noin 0,8 kg. Kompakti rakenne helpottaa tulostimen sijoittamista kioskin sisälle ja jättää suunnittelijalle tilaa paperirullalle, virtalähteelle sekä muulle elektroniikalle.
Koska kyseessä on integroitava kioskitulostin, suunnittelussa tulee huomioida itse tulostimen lisäksi paperirullan sijoitus, paperin kulkureitti, tulosteen ulostulo, presenter- ja retract-toiminnot, huollettavuus, kaapelointi sekä 24 VDC:n sähkönsyöttö.
Paperi ja tulostusmateriaali
VKP80III RX65 käyttää suoratermistä paperia eikä tarvitse värinauhaa, mustetta tai värikasettia. Paperileveys voidaan valita 50–82,5 mm:n alueelta ja valmistajan määrittelemä materiaalin painoalue on 55–110 g/m².

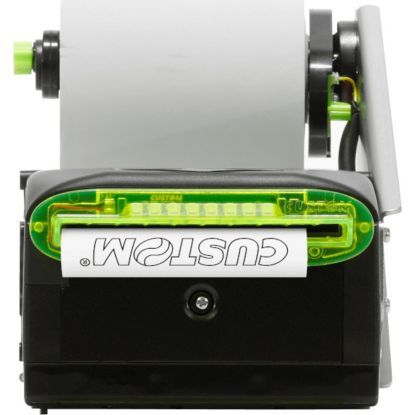

Sopiva lämpöpaperi valitaan tulosteen käyttötarkoituksen, vaaditun säilyvyyden, käyttöympäristön sekä mahdollisten kohdistusmerkintöjen perusteella. Suuren paperikapasiteetin sovelluksiin on saatavana rullapidike jopa 250 mm:n paperirullalle.
Käyttökohteita
- Itsepalvelukioskit
- Maksuautomaatit
- Lippuautomaatit
- Pysäköintiautomaatit
- Jonotusjärjestelmät
- Informaatiopäätteet
- Myyntiautomaatit
- Vähittäiskaupan itsepalveluratkaisut
- OEM-laiteintegraatiot
Lisävarusteet
- Paperirullapidike suurelle paperirullalle
- Near-paper-end-sensori
- 24 V virtalähde
- Virtalähteen kaapelit ja adapterit
- USB-kaapeli
- RS232-kaapeli
- Paper mouth -tulosteen ulostulo
- Shutter-kit tulosteen ulostuloon
Tuotteen valinta
Custom 915DX011700300 VKP80III RX65 on sopiva valinta, kun kioskiin tai automaattiin tarvitaan nopea 50–82,5 mm:n suoraterminen tulostin, automaattinen leikkuri, hallittu presenter- ja retract-paperinkäsittely sekä USB- ja RS232-liitännät.
Tämän SKU:n keskeinen valintaperuste on takaosaan sijoitettu liitäntärakenne. Ennen lopullista valintaa kannattaa varmistaa paperirullan sijoitus ja kapasiteetti, tulosteen ulostuloreitti, sähkönsyöttö sekä tulostimen ja takakaapeloinnin vaatima asennustila.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: VKP80III
Tuotekoodi: 915DX011700300
Valmistajan tuotesivu ja datasheet: https://www.custom.biz/en_US/download/vkp80iii
Tuotteen mekaaniset asennusmitat, sähkönsyöttö, paperinkäsittely ja muut integraatiovaatimukset tulee tarkistaa Customin ajantasaisesta VKP80III-dokumentaatiosta ennen uuden kioski- tai automaattiratkaisun lopullista suunnittelua.
English Brief
Custom 915DX011700300 VKP80III RX65 is a compact high-performance direct thermal kiosk printer designed for self-service terminals, payment kiosks, ticketing systems and OEM applications. It provides 203 dpi resolution, print speeds above 250 mm/s and supports adjustable paper widths from 50 to 82.5 mm. This specific configuration features USB and RS232 interfaces with rear-mounted connectors. An automatic cutter, ticket presenter, retract function and anti-jamming design make it particularly suitable for unattended applications requiring reliable and controlled receipt or ticket handling.
