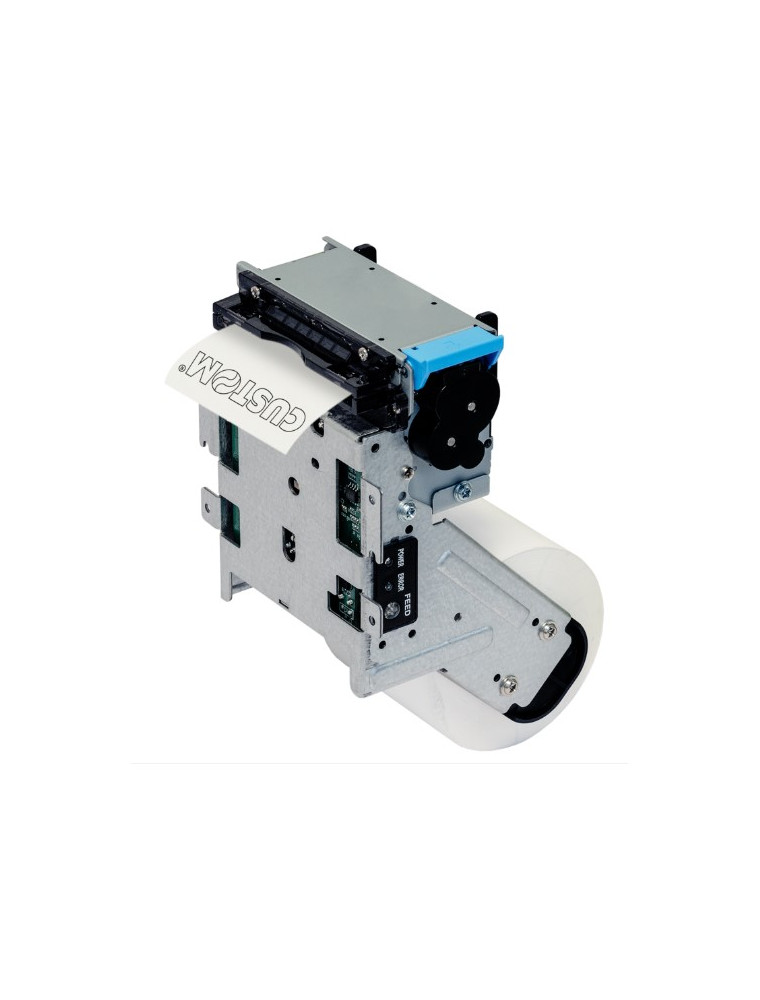

Custom KX60 Vertical – kompakti 60 mm kioskitulostin pystysuuntaiseen integraatioon
Custom 915PF010200300 KX60 Vertical on erittäin kompakti suoraterminen kioski- ja lipputulostin itsepalvelupäätteisiin, automaatteihin ja muihin OEM-laiteintegraatioihin. KX60-sarja on suunniteltu erityisesti sovelluksiin, joissa tulostimen fyysinen koko, asennussuunta ja huollettavuus ovat keskeisiä suunnittelutekijöitä.
KX60 tulostaa 203 dpi:n tarkkuudella ja enintään 200 mm/s nopeudella. Paperileveys on 60 mm, joten tulostin soveltuu erityisesti kuitteihin, lippuihin, tositteisiin ja muihin kapeisiin lämpötulosteisiin. Tulostin tukee normaalia ja käänteistä tulostussuuntaa sekä yleisiä 1D- ja 2D-koodeja.
Käyttötarkoitus
KX60 Vertical on tarkoitettu integroitavaksi osaksi itsepalvelulaitetta tai automaattia. Tyypillisiä käyttökohteita ovat asiointi- ja informaatiokioskit, lippuautomaatit, maksu- ja palvelupäätteet, jonotusjärjestelmät, myyntiautomaatit sekä muut OEM-laitteet, joissa tarvitaan pienikokoinen 60 mm:n lämpötulostin.
Vertical-rakenne soveltuu erityisesti kioskeihin ja laitekoteloihin, joissa tulostin halutaan sijoittaa pystysuuntaisesti tai käytettävissä oleva vaakasuuntainen asennustila on rajallinen. Lopullisessa integraatiossa tulee huomioida myös paperirullan sijoitus, paperirata, tulosteen ulostulo ja huoltopääsy.
Vertical-rakenne säästää vaakasuuntaista asennustilaa
915PF010200300-version keskeinen mallikohtainen ominaisuus on pystysuuntainen Vertical-rakenne. Se mahdollistaa KX60-tulostinmekanismin sijoittamisen kioskiin eri tavalla kuin Horizontal-versiossa ja antaa laitesuunnittelijalle vaihtoehdon tilanteisiin, joissa käytettävissä olevan tilan muoto ratkaisee tulostimen asennustavan.
Horizontal- ja Vertical-versioiden valintaa ei siksi kannata tehdä pelkästään tulostusteknisten ominaisuuksien perusteella. Kioskin sisäinen geometria, paperirullan paikka, paperin kulkureitti, tulosteen ulostulo sekä huoltotöihin tarvittava tila ratkaisevat, kumpi rakenne sopii laitteeseen paremmin.
Automaattinen leikkuri
KX60:ssa on automaattinen leikkuri, joka tukee täyttä ja osittaista leikkausta. Valmistajan ilmoittama leikkurin käyttöikä on 1 000 000 leikkausta.
Automaattinen leikkaus mahdollistaa valmiin kuitin tai lipun irrottamisen paperista ilman käyttäjän suorittamaa repäisyä. Tämä parantaa käyttömukavuutta ja helpottaa tulostimen integrointia itsepalvelulaitteeseen.
Sensorit ja paperinkäsittely
KX60:n paperinkäsittelyä valvovat paper presence-, near paper end-, black mark- ja door opening -sensorit. Black mark -tunnistus mahdollistaa kohdistusmerkinnällä varustettujen materiaalien käytön sovelluksissa, joissa tulosteen pituus tai leikkauskohta on kohdistettava ennalta määritettyyn kohtaan.
Near-paper-end-tunnistus auttaa järjestelmää havaitsemaan paperin loppumisen ennakolta, mikä on hyödyllistä erityisesti valvomattomissa itsepalvelulaitteissa ja helpottaa ennakoivaa materiaalihuoltoa.
Keskeiset ominaisuudet
- Suora lämpötulostus kiinteällä tulostuspäällä
- 203 dpi:n tulostustarkkuus
- Tulostusnopeus enintään 200 mm/s
- 60 mm paperileveys
- Paperin paksuus 50–120 µm
- Pystysuuntainen Vertical-rakenne
- USB 2.0 Full Speed -liitäntä
- RS232-sarjaliitäntä
- Automaattinen leikkuri
- Täysi tai osittainen leikkaus
- Paper presence -sensori
- Near-paper-end-sensori
- Black mark -sensori
- Door opening -sensori
- 1D- ja 2D-koodien tulostustuki
- Normaali ja käänteinen tulostussuunta
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915PF010200300 |
| Malli | KX60 Vertical / KX60V |
| Tuotetyyppi | Kioski- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi |
| Tulostusnopeus | Enintään 200 mm/s |
| Paperileveys | 60 mm |
| Paperin paksuus | 50–120 µm |
| Tulostussuunta | Normaali tai käänteinen |
| Liitännät | USB 2.0 Full Speed, RS232 |
| Leikkuri | Automaattinen, täysi tai osittainen leikkaus |
| Leikkurin käyttöikä | 1 000 000 leikkausta |
| Tulostuspään käyttöikä | 100 km / 100 miljoonaa pulssia |
| Sensorit | Paper presence, near paper end, black mark, door opening |
| 1D-viivakoodit | UPC-E, EAN8, EAN13, CODE39, CODE93, CODE128, ITF, CODABAR |
| 2D-koodit | PDF417, QR Code |
| Merkkisarjat | European, English, American, Japanese, Korean |
| Ajurit | Windows 32/64 bit, CUPS Linux 32/64 bit, Android |
| Asennustapa | Vertical / pystysuuntainen |
Mallikohtainen kokoonpano – 915PF010200300
915PF010200300 on KX60-sarjan Vertical-kokoonpano, jossa ovat USB 2.0- ja RS232-liitännät. SKU:n keskeinen ero Horizontal-versioon on tulostimen pystysuuntainen mekaaninen rakenne.
USB mahdollistaa suoran yhteyden yhteensopivaan isäntälaitteeseen ja RS232 tarjoaa perinteisen sarjaliitännän kioski- ja automaatiojärjestelmiin. Molempien liitäntöjen saatavuus helpottaa KX60:n integrointia sekä uusiin että olemassa oleviin laiteratkaisuihin.
KX60 Vertical vai Horizontal?
915PF010200300 KX60 Vertical ja 915PF010100300 KX60 Horizontal perustuvat samaan KX60-tulostinratkaisuun, mutta niiden mekaaninen toteutus palvelee erilaista kioskirakennetta.
Vertical-versio kannattaa valita, kun pystysuuntainen sijoitus sopii laitekotelon rakenteeseen paremmin tai vaakasuuntainen tila on rajallinen. Horizontal-versio puolestaan soveltuu rakenteeseen, jossa tulostimelle ja paperirullalle voidaan varata enemmän vaakasuuntaista tilaa. 915PF010100300 Horizontal -kokoonpanossa on lisäksi SKU:n nimikkeessä erikseen määritelty integroitu rullapidike.
Viivakoodit ja tulostussisältö
KX60 tukee yleisiä 1D-viivakoodeja, kuten UPC-E, EAN8, EAN13, CODE39, CODE93, CODE128, ITF ja CODABAR. 2D-koodeista tuettuina ovat PDF417 ja QR Code.
Tämä mahdollistaa tavallisten tekstimuotoisten kuittien ja lippujen lisäksi koneellisesti luettavien tunnisteiden, varauskoodien, pääsylippujen ja muiden tapahtumakohtaisten tulosteiden tuottamisen.
Ajurit ja ohjelmistotuki
Valmistajan dokumentaation mukaan KX60:lle on saatavana ajurit Windows 32/64-bit -ympäristöihin, CUPS Linux -järjestelmiin sekä Androidille. Tulostimen käyttöönottoon ja hallintaan on saatavana myös Customin ohjelmistotyökaluja asetusten, logojen ja laiteohjelmiston hallintaan.
Paperi ja tulostusmateriaali
KX60 käyttää 60 mm leveää suoratermistä paperia eikä tarvitse värinauhaa, mustetta tai värikasettia. Valmistajan määrittelemä paperin paksuusalue on 50–120 µm.
Materiaalin valinnassa tulee huomioida tulosteen vaadittu säilyvyys, käyttöympäristö sekä mahdollinen black mark -kohdistus. Paperirullan lopullinen sijoitus ja rullapidikeratkaisu tulee suunnitella Vertical-kokoonpanon ja kioskin mekaanisen rakenteen mukaisesti.
Käyttökohteita
- Itsepalvelukioskit
- Lippuautomaatit
- Maksu- ja asiointipäätteet
- Jonotusjärjestelmät
- Informaatiopäätteet
- Automatisoidut palvelupisteet
- Myyntiautomaatit
- OEM-laiteintegraatiot
Integraatiossa huomioitavaa
KX60 Vertical on komponenttitason kioskitulostin, joten lopullisessa laitesuunnittelussa tulee huomioida tulostimen asennussuunnan lisäksi paperirullan sijoitus, paperin kulkureitti, tulosteen ulostulo, huoltopääsy, USB- ja RS232-kaapelointi sekä tarvittava sähkönsyöttö.
Erityisesti paperirullan vaihtamiseen ja tulostimen huoltamiseen tarvittava tila kannattaa määritellä jo kioskin mekaanisen suunnittelun alkuvaiheessa.
Tuotteen valinta
Custom 915PF010200300 KX60 Vertical on sopiva valinta, kun laitteeseen tarvitaan erittäin kompakti 60 mm:n suoraterminen tulostin, 203 dpi:n tarkkuus, enintään 200 mm/s tulostusnopeus, automaattinen leikkuri sekä USB- ja RS232-liitännät.
Tämän SKU:n tärkein valintaperuste on pystysuuntainen Vertical-rakenne. Jos kioskin käytettävissä oleva tila ja paperirullan sijoitus suosivat vaakasuuntaista toteutusta, KX60 Horizontal 915PF010100300 on sarjan vaihtoehtoinen kokoonpano.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: KX60
Tuotekoodi: 915PF010200300
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-printers/kx60
Tuotteen mekaaniset asennusmitat, paperirullan sijoitus, sähkönsyöttö ja muut integraatiovaatimukset tulee tarkistaa Customin ajantasaisesta KX60-dokumentaatiosta ennen uuden kioski- tai automaattiratkaisun lopullista suunnittelua.
English Brief
Custom 915PF010200300 KX60 Vertical is an ultra-compact 60 mm direct thermal kiosk and ticket printer designed for self-service terminals and OEM integrations. It provides 203 dpi resolution, print speeds up to 200 mm/s, an automatic cutter and multiple paper sensors. This specific configuration features vertical mounting with USB 2.0 and RS232 interfaces, making it particularly suitable for compact kiosk designs where vertical installation provides a better mechanical fit than a horizontal printer configuration.
