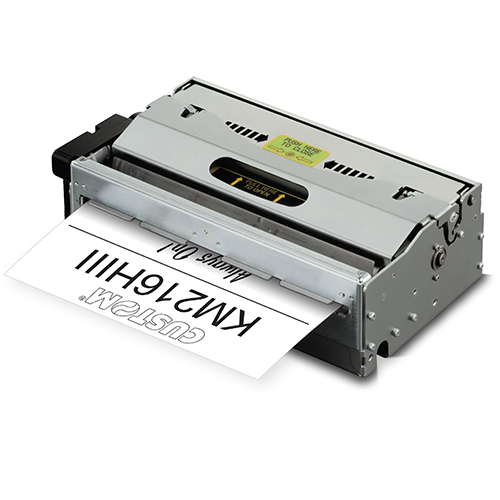

Custom KM216HIII – 216 mm A4-dokumenttitulostin itsepalvelu- ja OEM-järjestelmiin
Custom 915AS060100700 KM216HIII on leveälle 210/216 mm lämpöpaperille suunniteltu suoraterminen OEM-, kioski- ja dokumenttitulostin. Se on tarkoitettu järjestelmiin, joissa tavallisen 58 tai 80 mm kuittitulostimen paperileveys ei riitä ja käyttäjälle halutaan tuottaa A4/US Letter -luokan dokumentti suoraan itsepalvelulaitteesta.
Valmistaja listaa tämän SKU:n täsmällisesti nimellä PRINTER KM216HIII ETH USB RS232 EJECTOR. Kokoonpano sisältää Ethernet-, USB- ja RS232-liitännät sekä automaattisen leikkurin ja ejector-paperinkäsittelyn.
Käyttötarkoitus
KM216HIII soveltuu erityisesti itsepalvelu- ja asiointijärjestelmiin, joissa tulostetaan leveitä dokumentteja, lippuja, tositteita tai muita käyttäjälle luovutettavia lämpötulosteita. Custom mainitsee käyttökohteina muun muassa itsepalveluvakuutuksen, henkilöstöpäätteet ja boarding pass -tulostuksen.
210/216 mm paperileveyden ansiosta tulosteelle voidaan sijoittaa huomattavasti enemmän tekstiä, grafiikkaa, taulukoita sekä koneellisesti luettavia koodeja kuin perinteiselle kuittipaperille.
203 dpi ja 180 mm/s
KM216HIII käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus on enintään 180 mm/s käytettävästä virtalähteestä riippuen.
203 dpi tarjoaa hyvän tasapainon nopeuden ja tulostustarkkuuden välillä ja soveltuu tavallisen tekstin ja grafiikan lisäksi 1D- ja 2D-koodien tulostamiseen.
210/216 mm A4 / US Letter -paperi
KM216HIII käyttää 210 tai 216 mm leveää lämpöpaperia. Valmistaja määrittelee tämän A4/US Letter -luokan materiaaliksi. Paperipainon tulee olla 58–78 g/m² ja materiaalin paksuuden 63–85 µm.
Paperirullan suurin sallittu halkaisija on 180 mm. Suuri rullakapasiteetti vähentää paperinvaihtojen tarvetta erityisesti paljon tulostavissa itsepalvelujärjestelmissä.
Automaattinen leikkuri ja ejector
915AS060100700-kokoonpano sisältää automaattisen leikkurin sekä aktiivisen ejector-paperinkäsittelyn. Tulostuksen jälkeen dokumentti leikataan ja syötetään hallitusti tulostimen ulostuloon käyttäjän noudettavaksi.
Ejector-rakenne on tärkeä itsepalvelulaitteissa, koska käyttäjän ei tarvitse päästä käsiksi varsinaiseen tulostinmekanismiin. Tulostimen ja kioskin ulostuloaukko voidaan suunnitella siten, että käyttäjä näkee ja ottaa vain valmiin dokumentin.
Ethernet, USB ja RS232
Tässä SKU:ssa ovat Ethernet-, USB- ja RS232-liitännät. Ethernet mahdollistaa verkkopohjaisen integraation, USB suoran yhteyden kioskin tai päätelaitteen isäntätietokoneeseen ja RS232 yhteensopivuuden sarjaliitäntää käyttävien järjestelmien kanssa.
USB voidaan valmistajan mukaan toteuttaa myös Virtual COM -toiminnolla. Tämä voi helpottaa olemassa olevien sarjaporttipohjaisten sovellusten siirtämistä USB-yhteydelle.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus enintään 180 mm/s
- 210 / 216 mm paperileveys
- A4 / US Letter -luokan dokumenttitulostus
- Paperipaino 58–78 g/m²
- Paperin paksuus 63–85 µm
- Paperirullan halkaisija enintään 180 mm
- Ethernet
- USB / Virtual COM
- RS232
- Automaattinen leikkuri
- Ejector-paperinkäsittely
- 1D- ja 2D-koodien tuki
- CUSTOM/POS-emulointi
- 24 VDC ±10 % käyttöjännite
- Tulostuspään käyttöikä 100 km / 100 miljoonaa pulssia
- Leikkurin MCBF 300 000 leikkausta
- MTBF 200 000 tuntia, elektroniikkakortti
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915AS060100700 |
| Malli | KM216HIII |
| Valmistajan SKU-nimike | PRINTER KM216HIII ETH USB RS232 EJECTOR |
| Tuotetyyppi | OEM-/kioski- ja A4-dokumenttitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | Enintään 180 mm/s, virtalähteestä riippuen |
| Paperileveys | 210 / 216 mm (A4 / US Letter) |
| Paperipaino | 58–78 g/m² |
| Paperin paksuus | 63–85 µm |
| Paperirullan enimmäishalkaisija | 180 mm |
| Liitännät | Ethernet, USB / Virtual COM, RS232 |
| Leikkuri | Kyllä, automaattinen |
| Ejector | Kyllä |
| Viivakoodit | 1D- ja 2D-koodit |
| Tulostussuunta | 0°, 90°, 180°, 270° |
| Emulointi | CUSTOM/POS |
| Datapuskuri | 19 KB |
| Flash-muisti | 2 MB sisäinen + 8 MB ulkoinen SPI flash |
| RAM | 128 KB |
| Grafiikkamuisti | 5 logoa, enintään 1600 × 327 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android, iOS |
| Ohjelmistotyökalut | PrinterSet, CustomPowerTool, Status Monitor, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 3,1 A (12,5 % pisteistä aktiivisena) |
| MTBF | 200 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 100 km / 100 miljoonaa pulssia |
| Leikkurin MCBF | 300 000 leikkausta |
| Käyttölämpötila | 0…+50 °C |
| Mitat | 270 × 180 × 90 mm |
| Paino | 4,8 kg |
Mallikohtainen kokoonpano – 915AS060100700
915AS060100700 on Customin KM216HIII Ethernet + USB + RS232 + Ejector -kokoonpano. Valmistajan nykyinen mallisivu listaa tämän tuotekoodin yksiselitteisesti nimellä PRINTER KM216HIII ETH USB RS232 EJECTOR.
Tuotteen mallinimi on tärkeää kirjoittaa oikein muodossa KM216HIII. Se ei ole KPM216HIII, vaikka jälleenmyyjä- tai tuotetietokannoissa nimessä voi esiintyä KPM216HIII-muotoa.
KM216HIII ja KPM216HIII eivät ole sama SKU-sarja
Vaikka KM216HIII ja KPM216HIII ovat molemmat Customin leveän 210/216 mm lämpötulostuksen OEM-ratkaisuja, niiden tuotetiedot tulee käsitellä erikseen. Tälle 915AS060100700-tuotekoodille tulee käyttää nimenomaan valmistajan KM216HIII-dokumentaatiota.
KM216HIII:n valmistajan ilmoittama tulostusnopeus on 180 mm/s, virrankulutus 3,1 A, elektroniikkakortin MTBF 200 000 tuntia ja laitteen mitat 270 × 180 × 90 mm. Näitä arvoja ei tule korvata KPM216HIII-tuoteperheen vastaavilla tiedoilla.
1D- ja 2D-koodit
KM216HIII tukee yleisiä 1D- ja 2D-koodeja. Leveälle A4/US Letter -luokan dokumentille voidaan näin yhdistää käyttäjälle tarkoitettu teksti ja grafiikka sekä taustajärjestelmän koneellisesti luettava tunniste.
Tämä sopii esimerkiksi liputus-, asiointi-, boarding pass- ja muihin itsepalvelusovelluksiin, joissa paperidokumentti toimii osana sähköistä palveluprosessia.
Materiaalit
KM216HIII käyttää suoratermistä paperia eikä tarvitse värinauhaa, mustetta tai värikasettia. Tuettu paperileveys on 210 tai 216 mm, paperipaino 58–78 g/m² ja materiaalin paksuus 63–85 µm. Paperirullan enimmäishalkaisija on 180 mm.
Materiaalin tulee soveltua suoratermitulostukseen sekä tulostimen automaattiselle leikkurille ja ejector-mekanismille. Materiaalivalinnassa tulee huomioida myös tulosteen vaadittu säilyvyys ja käyttöympäristö.
Käyttökohteita
- Itsepalvelukioskit
- Asiointi- ja palvelupäätteet
- Vakuutusalan itsepalveluratkaisut
- Henkilöstöpäätteet
- Boarding pass -tulostus
- E-ticketing-järjestelmät
- A4/US Letter -luokan tositteet ja dokumentit
- OEM-laiteintegraatiot
Toimitussisältö
Custom ilmoittaa KM216HIII:n vakiotoimitukseen kuuluviksi laitteen, käyttöohjeen, lisäkiinnikkeet, paperirullan, liitäntäkaapelin ja virtalähteen. Projektikohtainen toimitussisältö tulee kuitenkin varmistaa tilauksen yhteydessä, koska OEM-tuotteiden pakkauskokoonpano voi vaihdella markkina- ja toimitusversion mukaan.
Integraatiossa huomioitavaa
KM216HIII on komponenttitason OEM-tulostin. Kioskin tai automaatin suunnittelussa tulee huomioida 270 × 180 × 90 mm tulostinrunko, enintään Ø180 mm paperirullan vaatima tila, materiaalin syöttörata, ejectorin ulostulo, 24 VDC sähkönsyöttö, Ethernet-, USB- ja/tai RS232-kaapelointi sekä huolto- ja paperinvaihtopääsy.
210/216 mm paperileveyden vuoksi mekaaniset asennusvaatimukset ovat olennaisesti suuremmat kuin tavallisessa 80 mm kioskitulostimessa.
Tuotteen valinta
Custom 915AS060100700 KM216HIII on tarkoituksenmukainen valinta, kun itsepalvelujärjestelmässä tarvitaan 210/216 mm A4/US Letter -luokan lämpötulostus, 203 dpi:n tarkkuus, Ethernet + USB + RS232 sekä automaattinen ejector.
Kolme tiedonsiirtorajapintaa tekevät mallista joustavan sekä uusiin verkkopohjaisiin kioskeihin että olemassa olevien järjestelmien päivityksiin, joissa USB- tai RS232-yhteys halutaan säilyttää.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: KM216HIII
Tuotekoodi: 915AS060100700
Valmistajan mallinimike: PRINTER KM216HIII ETH USB RS232 EJECTOR
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/kiosk-printers/km216hiii
Valmistajan tuotesivulta on saatavana myös KM216HIII:n ajantasainen datasheet.
English Brief
Custom 915AS060100700 KM216HIII is a 203 dpi wide-format direct thermal OEM and A4 document kiosk printer designed for unattended self-service applications. It supports 210/216 mm A4/US Letter-class thermal media, paper rolls up to 180 mm in diameter and print speeds up to 180 mm/s. This configuration combines Ethernet, USB and RS232 connectivity with an automatic cutter and ejector, making it suitable for self-service insurance, HR kiosks, boarding pass applications, ticketing and other wide-format document printing systems.
