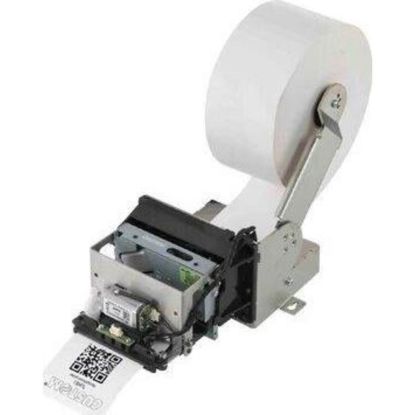

Custom TL60III U5 – kompakti 60 mm OEM-kioskitulostin USB- ja RS232-liitännöillä
Custom 915CJ040100300 TL60III U5 on 203 dpi:n suoraterminen OEM-, kioski- ja kuittitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusratkaisuihin. Se yhdistää 60 mm paperileveyden, USB- ja RS232-liitännät, automaattisen leikkurin sekä erittäin kompaktin metallirakenteen.
Customin nykyinen valmistajasivu listaa tuotekoodin 915CJ040100300 – PRINTER TL60III USB RS232. SKU-kohtaisissa jakelutiedoissa sama tuotekoodi esiintyy nimellä TL60III U5 USB RS232 CUT. U5-merkintää ei tässä kuvauksessa avata pidemmälle, koska valmistajan nykyinen julkinen dokumentaatio ei määrittele sen teknistä merkitystä yksiselitteisesti.
Käyttötarkoitus
TL60III on suunniteltu integroitavaksi osaksi kioskin, automaatin tai muun OEM-laitteen rakennetta eikä tavalliseksi työpöydälle sijoitettavaksi POS-kuittitulostimeksi. Valmistajan ilmoittamia käyttökohteita ovat itsepalvelukioskit, pankkiautomaatit, gaming-laitteet, pysäköintimaksupäätteet, jononhallintajärjestelmät ja vending-automaatit.
Vain 77 mm korkea rakenne helpottaa tulostimen sijoittamista matalaan asennustilaan. Paperirullan pidike voidaan sijoittaa ala-, ylä- tai taka-asentoon, mikä antaa lisää vapautta kioskin mekaaniseen suunnitteluun.
203 dpi ja 140 mm/s
TL60III käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 140 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi tavallisten 1D-viivakoodien ja QR-koodien tulostamiseen. Suoraterminen tulostustekniikka ei tarvitse värinauhaa, mustetta tai värikasettia.
60 mm lämpöpaperi
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä paperipaino on 55–80 g/m² ja materiaalin paksuus 63–85 µm.
Paperirullan enimmäishalkaisija on Ø80 mm. Moniasentoinen rullapidike voidaan asentaa tulostimen ala-, ylä- tai takapuolelle, mikä helpottaa mekanismin ja materiaalirullan sijoittamista erilaisiin OEM-koteloihin.
Automaattinen leikkuri
915CJ040100300-version yhteydessä SKU-kohtainen markkinadokumentaatio käyttää merkintää CUT, ja Customin nykyinen TL60III-tuotesivu vahvistaa automaattisen leikkurin tuoteperheen ominaisuudeksi.
TL60III tukee osittaista ja täydellistä leikkausta. Valmistaja ilmoittaa leikkurin kestoksi yli 1 000 000 leikkausta, joten se soveltuu toistuvaan itsepalvelu- ja automaattikäyttöön.
USB ja RS232
Tämän SKU:n liitännät ovat USB ja RS232. USB mahdollistaa suoran yhteyden kioskin tai automaatin isäntälaitteeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja legacy-järjestelmiä.
Tulostin tukee lisäksi Virtual COM -ajuria Windows- ja Linux-ympäristöissä, mikä helpottaa USB-yhteyden käyttöä sovelluksissa, jotka on toteutettu sarjaporttipohjaiselle tiedonsiirrolle.
Metallirakenne ja vaativa käyttöympäristö
TL60III:n runko on valmistettu galvanoidusta metallista ja alumiiniseoksesta. Metallirakenne lisää tulostusmekanismin jäykkyyttä ja auttaa johtamaan moottorin lämpöä pois rakenteesta, mikä tukee vakautta ja pitkäaikaista toimintavarmuutta.
Valmistajan ilmoittama käyttölämpötila on -20…+70 °C. Laaja lämpötila-alue mahdollistaa käytön myös sellaisissa kioski- ja automaattiratkaisuissa, joissa ympäristöolosuhteet vaihtelevat enemmän kuin tavallisessa toimistossa tai myymälässä.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 140 mm/s
- 60 mm paperileveys
- Paperipaino 55–80 g/m²
- Paperin paksuus 63–85 µm
- Paperirullan enimmäishalkaisija Ø80 mm
- USB-liitäntä
- RS232-liitäntä
- Virtual COM -tuki
- Automaattinen leikkuri
- Osittainen tai täydellinen leikkaus
- Leikkurin käyttöikä yli 1 000 000 leikkausta
- Metallirunko
- Moniasentoinen paperirullan pidike
- 1D-viivakoodit ja QR Code
- CUSTOM/POS- ja TGH-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 172 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila -20…+70 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CJ040100300 |
| Malli | TL60III U5 |
| Valmistajan nykyinen SKU-nimike | PRINTER TL60III USB RS232 |
| SKU-kohtainen markkinanimi | TL60III U5 USB RS232 CUT |
| Tuotetyyppi | OEM-/kioski- ja kuittitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 140 mm/s |
| Tulostussuunta | Suora, 180° |
| Paperileveys | 60 mm |
| Paperipaino | 55–80 g/m² |
| Paperin paksuus | 63–85 µm |
| Paperirullan enimmäishalkaisija | Ø80 mm |
| Liitännät | USB, RS232 |
| Leikkuri | Automaattinen, osittainen / täydellinen leikkaus |
| Leikkurin käyttöikä | Yli 1 000 000 leikkausta |
| Anturit | Tulostuspään lämpötila, paperin läsnäolo |
| Emulointi | CUSTOM/POS, TGH |
| Datapuskuri | 2 kB |
| Flash-muisti | 1 MB |
| Grafiikkamuisti | 2 logoa, 448 × 584 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,65 A, 12,5 % pisteistä aktiivisena |
| MTBF | 172 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -20…+70 °C |
| Mitat | 130 × 105 × 77 mm |
| Paino | 0,8 kg |
Mallikohtainen kokoonpano – 915CJ040100300
915CJ040100300 on TL60III-perheen USB + RS232 -malli. Customin nykyinen valmistajasivu listaa tuotekoodin täsmällisesti nimellä PRINTER TL60III USB RS232. SKU-kohtaisissa jakelutiedoissa sama malli esiintyy nimellä TL60III U5 USB RS232 CUT.
TL60III-perheessä on myös erillinen 915CJ040200300 – USB + RS232 + EJECTOR -versio. 915CJ040100300 on perus-cutter-malli ilman ejector-merkintää.
TL60III-sarjan mallierot
| SKU | Kokoonpano |
|---|---|
| 915CJ040100300 | USB, RS232, cutter |
| 915CJ040200300 | USB, RS232, ejector |
Viiva- ja 2D-koodit
Valmistajan ilmoittamia tuettuja koodeja ovat UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32 ja QR Code.
Kooditulostusta voidaan hyödyntää esimerkiksi itsepalvelukuiteissa, pysäköintitositteissa, jonotusnumeroissa, kuponkeissa ja muissa taustajärjestelmään yhdistettävissä tulosteissa.
Materiaalit
Tulostin käyttää 60 mm leveää suoratermistä paperia, jonka valmistajan määrittelemä painoalue on 55–80 g/m² ja paksuus 63–85 µm. Paperirullan enimmäishalkaisija on Ø80 mm.
Suoraterminen tulostus ei tarvitse värinauhaa. Materiaalivalinnassa tulee huomioida tulosteen vaadittu säilyvyys, automaattisen leikkurin toiminta, käyttöympäristö sekä tulostettavien viiva- ja QR-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Pankki- ja asiointiautomaatit
- Pysäköintimaksupäätteet
- Jononhallintajärjestelmät
- Vending-automaatit
- Gaming-laitteet
- Muut OEM-laiteintegraatiot
Toimitussisältö
Customin nykyisen TL60III-tuotesivun mukaan toimitukseen kuuluvat tulostin, virtalähdekaapeli, paperirullapidikkeen kiinnitysruuvit sekä paperirullapidike.
Varsinaisen 24 VDC verkkolaitteen sisältyminen toimitukseen tulee varmistaa tilauskokoonpanon yhteydessä, sillä valmistaja mainitsee toimitussisällössä power supply cable -kaapelin eikä erillistä virtalähdettä.
Integraatiossa huomioitavaa
TL60III:n mitat ovat 130 × 105 × 77 mm ja paino 0,8 kg. Integraatiossa tulee huomioida lisäksi enintään Ø80 mm paperirulla, paperirullan valittu sijoitussuunta, materiaalin syöttörata, cutterin vaatima tulostusaukko, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Vain 77 mm korkea mekanismi on erityisen hyödyllinen matalissa kioskirakenteissa, joissa tulostimelle on vähän pystysuuntaista tilaa.
Tuotteen valinta
Custom 915CJ040100300 TL60III U5 on tarkoituksenmukainen valinta, kun kioskiin tai automaattiin tarvitaan kompakti 203 dpi:n 60 mm suoraterminen tulostin, USB- ja RS232-liitännät sekä automaattinen leikkuri.
Mallin keskeisiä valintaperusteita ovat vain 77 mm korkea metallirakenne, 140 mm/s tulostusnopeus, yli miljoonan leikkauksen cutter, moniasentoinen paperirullapidike sekä laaja -20…+70 °C käyttölämpötila.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TL60III
Tuotekoodi: 915CJ040100300
Valmistajan nykyinen mallinimike: PRINTER TL60III USB RS232
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-printers/tl60iii
Valmistajan datasheet: https://www.custom.biz/en_US/download/tl60iii
English Brief
Custom 915CJ040100300 TL60III U5 is a compact 203 dpi direct thermal 60 mm OEM kiosk and receipt printer with USB, RS232 and an automatic cutter. It prints at 140 mm/s on 55–80 g/m² thermal paper and supports rolls up to 80 mm in diameter. The 77 mm high metal mechanism, multi-position paper roll holder, cutter rated for more than one million cuts and -20°C to +70°C operating range make it suitable for self-service kiosks, banking machines, parking terminals, queue management, vending and other embedded printing applications.
