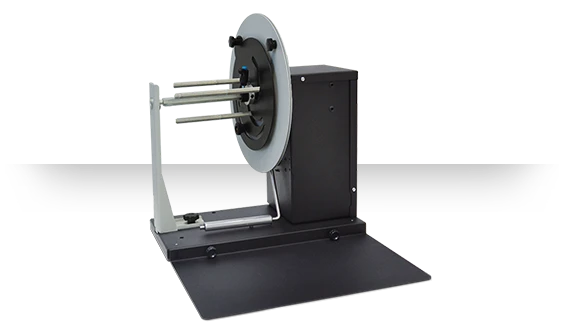

DPR LLC AD2234-S4 – etikettien takaisinkelaaja, 244 mm, Ø 300 mm, 225 rpm
DPR LLC AD2234-S4 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin siistiksi uudeksi rullaksi.
AD2234-S4 on DPR:n AD Label Rewinder -sarjan leveän materiaaliradan ja suuren rullakapasiteetin kokoonpano. Se käsittelee enintään 244 mm (9,60″) leveää materiaalia, muodostaa enintään 300 mm (11,81″) ulkohalkaisijan rullia ja toimii enintään 225 rpm:n nopeudella. Materiaali kelataan kiinteälle 76 mm:n (3″) hylsytuelle, jota täydentää S4-tukikokoonpano.
Käyttötarkoitus
AD2234-S4 on tarkoitettu tulostettujen etikettien ja muiden tulostimesta ulostulevien rullamateriaalien automaattiseen takaisinkelaukseen. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja estää pitkän tulostetun materiaaliradan kertymisen irrallisena tulostimen ympärille.
Valmis rulla voidaan siirtää myöhemmin esimerkiksi varastointiin, kuljetukseen, tuotantolinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn.
244 mm:n materiaalileveys
AD2234-S4 käsittelee materiaalia jopa 244 mm:n (9,60″) leveyteen asti. Tämä on DPR:n AD Label Rewinder -sarjan levein valmistajan ilmoittama materiaaliluokka.
Malli soveltuu siksi erityisesti tulostusympäristöihin, joissa käytetään tavallista 4–6 tuuman etikettimateriaalia leveämpiä rullia. Takaisinkelaajan kapasiteetti ei kuitenkaan muuta käytettävän tulostimen omaa sallittua materiaalileveyttä, joten tulostimen tekniset rajat on aina tarkistettava erikseen.
300 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 300 mm (11,81″). Suuri rullakapasiteetti mahdollistaa pitkien tulostuserien käsittelyn ilman jatkuvaa valmiin rullan vaihtamista.
225 rpm:n nopeus
AD2234-S4:n suurin valmistajan ilmoittama nopeus on 225 rpm. Tämä kokoonpano on tarkoitettu tuotantoympäristöihin, joissa takaisinkelaajan on pystyttävä seuraamaan tehokkaan ammattitulostimen materiaalituotantoa.
Kiinteä 3″ hylsytuki
AD2234-S4 on varustettu kiinteällä 76 mm:n (3″) hylsytuella. Kolmen tuuman hylsy on yleinen ratkaisu suuremmissa ammattikäyttöön tarkoitetuissa etiketti- ja materiaalirullissa, joten valmis rulla voidaan helposti siirtää seuraavaan tuotantovaiheeseen.
S4 – 3″ Fixed Core Holder Support
Mallikoodin S4 tarkoittaa DPR:n konfiguraatiotaulukossa kiinteälle 76 mm:n (3″) hylsytuelle tarkoitettua tukikokoonpanoa. Tukirakenne on hyödyllinen erityisesti suuria ja raskaita valmiita rullia käsiteltäessä.
Tulostimen ja takaisinkelaajan linjaus
DPR on suunnitellut AD-sarjan takaisinkelaajat inline-käyttöön useiden ammattimaisten etikettitulostimien kanssa. Valmistaja käyttää järjestelmissä tulostinkohtaisia pohjalevyjä, joiden avulla tulostin ja takaisinkelaaja voidaan sijoittaa samaan linjaan.
Oikea materiaaliradan linjaus korostuu erityisesti 244 mm:n leveää materiaalia käsiteltäessä, koska sivuttaisliike voi muutoin aiheuttaa epätasaista kelausta.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 244 mm (9,60″)
- Valmiin rullan enimmäisulkohalkaisija 300 mm (11,81″)
- Enimmäisnopeus 225 rpm
- Kiinteä 76 mm:n (3″) hylsytuki
- S4 – 3″ Fixed Core Holder Support
- Suunniteltu inline-käyttöön etikettitulostimien kanssa
- Soveltuu lämpö-, lämpösiirto- ja inkjet-etikettitulostusympäristöihin
- Leveän materiaaliradan 244 mm versio
- Mahdollisuus käyttää tulostinkohtaista pohjalevyä oikean linjauksen varmistamiseen
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD2234-S4 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 300 mm (11,81″) |
| Materiaalin enimmäisleveys | 244 mm (9,60″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Kiinteä 76 mm (3″) |
| Tukikokoonpano | S4 – 76 mm / 3″ Fixed Core Holder |
| Mitat (P × L × K) | 43 × 45 × 36 cm |
Mallikoodin AD2234-S4 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 2 | Rullan enimmäishalkaisija 300 mm |
| 2 | Nopeus 225 rpm |
| 3 | Materiaalileveys 244 mm |
| 4 | Kiinteä 76 mm / 3″ hylsytuki |
| S4 | 76 mm / 3″ Fixed Core Holder Support |
AD2234-S4 ja ASD2234-S4 – tärkeä malliero
| Malli | Tuoteperhe | Ohjaus |
|---|---|---|
| AD2234-S4 | AD Label Rewinder | Perinteinen DPR-takaisinkelaaja |
| ASD2234-S4 | All-in-one Label Rewinder | All-in-one-rakenne, joka seuraa tulostimen materiaaliliikettä myös takaisinvedossa |
Molemmissa malleissa voidaan olla sama 300 mm:n rullakapasiteetti, 225 rpm:n nopeus, 244 mm:n materiaalileveys ja 3″ hylsyratkaisu, mutta AD2234-S4 ja ASD2234-S4 eivät ole sama tuote. AD2234-S4 kuuluu DPR:n tavalliseen AD Rewinder -sarjaan, kun taas ASD2234-S4 kuuluu erilliseen All-in-one Rewinder -sarjaan.
Yhteensopivuus
Valmistajan mukaan DPR AD -sarjan takaisinkelaajat soveltuvat useiden lämpö-, lämpösiirto- ja inkjet-etikettitulostimien yhteyteen. DPR mainitsee tuoteperheen yhteydessä muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tulostimet sekä muita ammattikäyttöön tarkoitettuja etikettitulostimia.
AD2234-S4 ei ole sidottu yhteen tiettyyn tulostinmalliin. Tulostimen materiaalileveys, materiaaliradan sijainti sekä mahdollisen pohjalevyn yhteensopivuus on tarkistettava käytettävän tulostimen mukaan.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- Leveitä etiketti- ja rullamateriaaleja käyttävät tulostusasemat
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen suuriksi rulliksi
- Jatkokäsittelyyn menevien materiaalirullien valmistelu
- Automaattista etiketöintiä edeltävä etikettituotanto
Materiaalit
AD2234-S4 toimii tulostetun materiaalin takaisinkelaajana eikä määritä materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 244 mm.
Rinnakkaismallit
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Hylsytueksi voidaan mallista riippuen valita säädettävä 40–118 mm:n ratkaisu tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD2234-S4 Label Rewinder kiinteällä 3″ hylsytuella ja S4-tukikokoonpanolla. Etikettitulostin, etikettimateriaali, tyhjät hylsyt sekä mahdollinen tulostinkohtainen pohjalevy eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, tulostinkohtaisen kokoonpanon ja materiaaliratkaisun valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
English Brief
DPR LLC AD2234-S4 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. This wide-media configuration handles material up to 244 mm (9.60″) wide and rewinds finished rolls up to 300 mm (11.81″) in outside diameter. Maximum speed is 225 rpm.
The AD2234-S4 uses a fixed 76 mm (3″) core holder with the S4 support configuration. It is particularly suitable for high-volume and wide-media label production where printed labels need to be collected into large, orderly rolls for storage, transport, automated application or further processing.
The AD2234-S4 belongs to DPR’s standard AD Label Rewinder family and should not be confused with the ASD2234-S4 All-in-one Label Rewinder. While their basic roll, speed, media-width and core-holder specifications can be similar, they are separate product families with different control architectures.
