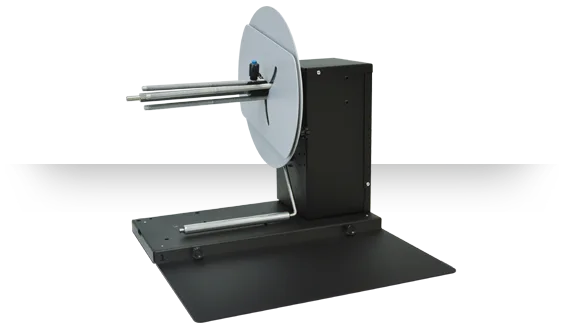

DPR LLC AD1121-S0 – etikettien takaisinkelaaja, 174 mm, Ø 250 mm, 120 rpm
DPR LLC AD1121-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD1121-S0 käsittelee enintään 174 mm (6,85″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin nopeus on 120 rpm. Tässä kokoonpanossa käytetään säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea, ja S0-version mukaisesti laitteessa ei ole erillistä raskaan rullan lisätukea.
Käyttötarkoitus
AD1121-S0 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja pitää tulostimelta tulevan materiaaliradan hallittuna myös pitkissä tuotantoerissä.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, kuljetukseen, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn.
174 mm:n materiaalileveys
AD1121-S0 käsittelee materiaalia enintään 174 mm:n (6,85″) leveyteen asti. Tämä sijoittaa mallin DPR:n 127 mm:n ja 244 mm:n AD-runkokokojen väliin ja tekee siitä sopivan ympäristöihin, joissa 127 mm:n kapasiteetti ei riitä mutta 244 mm:n leveimmälle rungolle ei ole tarvetta.
Takaisinkelaajan kapasiteetti ei muuta käytettävän tulostimen omaa sallittua materiaalileveyttä, joten tulostimen tekniset rajat ja materiaaliradan sijainti on aina tarkistettava erikseen.
Säädettävä 40–118 mm hylsytuki
AD1121-S0:ssa käytetään DPR:n säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea. Sen ansiosta takaisinkelaaja ei ole sidottu yhteen kiinteään hylsyhalkaisijaan, vaan samalla laitteella voidaan käyttää useita eri hylsykokoja.
Säädettävä rakenne soveltuu erityisesti tuotantoympäristöihin, joissa valmiiden etikettirullien hylsykoko vaihtelee materiaalin, asiakkaan tai seuraavan tuotantovaiheen mukaan.
250 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ja vähentää valmiiden rullien vaihtotarvetta tuotannon aikana.
DPR:n AD-sarjassa on lisäksi 300 mm:n rullakapasiteetilla varustettuja versioita silloin, kun tarvitaan vielä suurempia valmiita rullia.
120 rpm:n nopeus
AD1121-S0:n valmistajan määrittelemä enimmäisnopeus on 120 rpm. DPR:n mallikoodissa toinen numero määrittää nopeuden: numero 1 tarkoittaa 120 rpm ja numero 2 tarkoittaa 225 rpm.
Jos sama 174 mm:n materiaalileveys, 250 mm:n rullakapasiteetti ja säädettävä 40–118 mm:n hylsytuki tarvitaan 225 rpm:n nopeudella, vastaava nopeampi rinnakkaismalli on AD1221-S0.
Automaattinen nopeudensäätö
Käyttäjä voi asettaa laitteen painikkeilla tarvittavan enimmäisnopeuden, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä tulostimen materiaalintuotannon mukaan.
Jännitysvarteen perustuva säätö auttaa pitämään materiaaliradan hallittuna ilman tarpeettoman voimakasta vetoa tulostimelta tulevaan materiaaliin.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaan.
S0 – ilman erillistä lisätukea
Mallikoodin S0 tarkoittaa DPR:n virallisessa konfiguraatiotaulukossa Without support. AD1121-S0:ssa on siis säädettävä 40–118 mm:n hylsytuki, mutta kokoonpanoon ei kuulu erillistä raskaille rullille tarkoitettua lisätukea.
DPR tarjoaa valinnaisen L-tuen raskaille rullille. Valmistajan mukaan tuella varustetussa kokoonpanossa säädettävän hylsytuen alue muuttuu 46–118 mm:iin. Tämä ei koske AD1121-S0-versiota, jossa käytetään S0-kokoonpanoa ja normaalia 40–118 mm:n säätöaluetta.
Tulostinalusta ja materiaaliradan linjaus
DPR:n virallisen esitteen mukaan printer plate eli tulostinalusta sisältyy AD-sarjan takaisinkelaajaan. Tulostin sijoitetaan alustalle, jolloin tulostin ja takaisinkelaaja voidaan pitää oikeassa keskinäisessä asennossa ja materiaalirata linjattuna.
Oikea linjaus auttaa muodostamaan tasaisen rullan ja vähentää materiaalin sivuttaisliikettä etenkin pitkissä tuotantoerissä.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa toiminnassa, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin kuluttua takaisinkelaaja pysähtyy automaattisesti, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 174 mm (6,85″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 120 rpm
- Säädettävä 40–118 mm (1,57–4,64″) hylsytuki
- S0 – ilman erillistä raskaan rullan lisätukea
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Printer plate -tulostinalusta sisältyy
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD1121-S0 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 174 mm (6,85″) |
| Enimmäisnopeus | 120 rpm |
| Hylsytuki | Säädettävä 40–118 mm (1,57–4,64″) |
| Tuki | S0 – Without support |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarteen perustuva automaattinen säätö |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 40 × 36 cm |
| Tulostinalusta | Sisältyy |
Mallikoodin AD1121-S0 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 1 | Rullan enimmäisulkohalkaisija 250 mm |
| 1 | Nopeus 120 rpm |
| 2 | Materiaalileveys 174 mm |
| 1 | Säädettävä 40–118 mm hylsytuki |
| S0 | Without support – ilman erillistä lisätukea |
AD1121-S0 ja AD1221-S0 – nopeusero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki |
|---|---|---|---|---|
| AD1121-S0 | 250 mm | 120 rpm | 174 mm | 40–118 mm säädettävä |
| AD1221-S0 | 250 mm | 225 rpm | 174 mm | 40–118 mm säädettävä |
Mallien rullakapasiteetti, materiaalileveys, hylsytuki ja S0-kokoonpano ovat samat. Keskeinen ero on nopeus: AD1121-S0 on 120 rpm:n versio ja AD1221-S0 225 rpm:n versio.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee tuoteperheen yhteydessä muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tulostimet.
AD1121-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen sallittu materiaalileveys, materiaaliradan sijainti ja fyysinen yhteensopivuus on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- Enintään 174 mm:n etiketti- ja rullamateriaalit
- Pitkät etikettien tuotantoerät
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD1121-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 174 mm.
Rinnakkaismallit
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Nopeusvaihtoehdot ovat 120 rpm ja 225 rpm. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä 40–118 mm:n hylsytuki tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD1121-S0 Label Rewinder säädettävällä 40–118 mm:n hylsytuella, printer plate -tulostinalustalla ja virtalähteellä. S0-kokoonpano ei sisällä erillistä raskaan rullan lisätukea. Etikettitulostin, etikettimateriaali ja tyhjät rullahylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD1121-S0 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. It handles media up to 174 mm (6.85″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. Maximum speed is 120 rpm.
The AD1121-S0 features an adjustable 40–118 mm (1.57–4.64″) core holder, allowing different finished-roll core sizes to be used with the same rewinder. A tension arm automatically regulates rewinding speed according to the printer’s media output, and the operator can select face-in or face-out rewinding.
S0 means “without support”. No separate heavy-roll support is fitted. Compared with the otherwise equivalent AD1221-S0, the AD1121-S0 uses the lower 120 rpm speed configuration while retaining the same 174 mm media width, 250 mm roll capacity and adjustable core holder.
