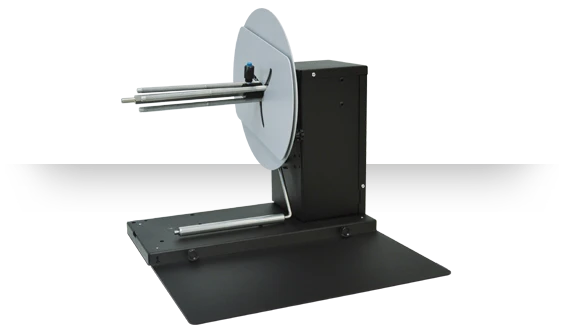

DPR LLC AD1231-S0 – etikettien takaisinkelaaja, 244 mm, Ø 250 mm, 225 rpm, säädettävä 40–118 mm hylsytuki

DPR LLC AD1231-S0 on ammattimaiseen etikettitulostukseen tarkoitettu moottoroitu etikettien takaisinkelaaja, joka käsittelee enintään 244 mm (9,60″) leveää materiaalia ja muodostaa jopa 250 mm (10″) ulkohalkaisijan rullia. Suurin nopeus on 225 rpm, ja tässä mallissa käytetään säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea.

Takaisinkelaajan jännitysvarsi seuraa tulostimelta tulevan materiaalin määrää ja säätää kelausnopeutta automaattisesti nollasta käyttäjän asettamaan enimmäisnopeuteen. Ohjauspaneelista voidaan lisäksi valita face-in- tai face-out-kelaus sen mukaan, halutaanko tulostettu etikettipinta valmiin rullan sisä- vai ulkopuolelle. Materiaalin loppuessa laite pysähtyy automaattisesti ja ilmoittaa tilanteesta LED-merkkivaloilla sekä äänimerkillä.

Juuri AD1231-S0 yhdistää leveän 244 mm:n materiaalikapasiteetin, 250 mm:n rullakoon, 225 rpm:n nopeuden ja säädettävän 40–118 mm:n hylsytuen. S0 tarkoittaa versiota ilman erillistä raskaan rullan lisätukea. Malli sopii tuotantoympäristöihin, joissa käytetään tavallista leveämpiä etiketti- tai rullamateriaaleja ja joissa tarvitaan joustavuutta eri hylsyhalkaisijoille.

DPR LLC AD1231-S0 – etikettien takaisinkelaaja, 244 mm, Ø 250 mm, 225 rpm

DPR LLC AD1231-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.

AD1231-S0 käsittelee enintään 244 mm (9,60″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin nopeus on 225 rpm. Tässä kokoonpanossa käytetään säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea, ja S0-version mukaisesti laitteessa ei ole erillistä raskaan rullan lisätukea.

Käyttötarkoitus

AD1231-S0 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua materiaalirataa kertymästä irrallisena tulostimen ympärille.

Valmis rulla voidaan siirtää esimerkiksi varastointiin, kuljetukseen, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn.

244 mm:n materiaalileveys

AD1231-S0 käsittelee materiaalia jopa 244 mm:n (9,60″) leveyteen asti. Tämä on DPR:n AD Label Rewinder -sarjan levein valmistajan määrittelemä materiaaliluokka.

Malli soveltuu siksi erityisesti tulostusympäristöihin, joissa käytetään tavallista 4–6 tuuman etikettimateriaalia leveämpiä rullia. Käytettävän tulostimen oma sallittu materiaalileveys on kuitenkin aina tarkistettava erikseen.

Säädettävä 40–118 mm hylsytuki

AD1231-S0:ssa käytetään säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea. Sen ansiosta takaisinkelaaja ei ole sidottu yhteen kiinteään hylsyhalkaisijaan, vaan samalla laitteella voidaan käyttää useita eri hylsykokoja.

Tämä tekee mallista joustavan ratkaisun ympäristöihin, joissa eri materiaalit tai jatkoprosessit vaativat eri kokoisia rullahylsyjä.

250 mm:n rullakapasiteetti

Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ilman jatkuvaa rullan vaihtamista.

DPR:n AD-sarjassa on lisäksi 300 mm:n rullakapasiteetilla varustettuja versioita silloin, kun tarvitaan vielä suurempaa valmiin rullan kapasiteettia.

225 rpm:n nopeus

AD1231-S0:n suurin valmistajan määrittelemä nopeus on 225 rpm. Käyttäjä voi asettaa tarvittavan enimmäisnopeuden laitteen painikkeilla, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä.

Automaattinen säätö auttaa takaisinkelaajaa seuraamaan tulostimen materiaalintuotantoa ilman tarpeettoman suurta vetoa materiaalirataan.

Face-in- ja face-out-kelaus

Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaisesti.

Kelaussuunnan valinta on hyödyllinen esimerkiksi silloin, kun valmis rulla siirretään automaattiseen etiketöintijärjestelmään, jossa materiaalin purkautumissuunta on ennalta määrätty.

S0 – ilman erillistä lisätukea

Mallikoodin S0 tarkoittaa DPR:n konfiguraatiotaulukossa Without support. AD1231-S0:ssa on siis säädettävä 40–118 mm:n hylsytuki, mutta kokoonpanoon ei kuulu erillistä raskaan rullan L-tukea.

Valmistaja tarjoaa erillisiä tukikokoonpanoja raskaille rullille. Kun tuki on käytössä, säädettävän hylsytuen alue muuttuu valmistajan mukaan 46–118 mm:iin. Tämä ei koske AD1231-S0-versiota, jossa S0 tarkoittaa nimenomaan tukematonta kokoonpanoa.

Tulostinalusta ja materiaaliradan linjaus

DPR:n valmistajan PDF-esitteen mukaan printer plate eli tulostinalusta sisältyy takaisinkelaajaan. Tulostin asetetaan takaisinkelaajan alustalle, jolloin materiaalirata voidaan pitää oikein linjattuna ja takaisinkelaaja oikeassa asennossa suhteessa tulostimeen.

Oikea linjaus korostuu erityisesti 244 mm:n leveää materiaalia käsiteltäessä, koska leveän materiaaliradan sivuttaisliike voi muuten aiheuttaa epätasaista kelausta.

Materiaalin loppumisen tunnistus

Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa käynnissä, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin jälkeen takaisinkelaaja pysähtyy automaattisesti, molemmat LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.

Keskeiset ominaisuudet

• Moottoroitu DPR AD Label Rewinder
• Materiaalin enimmäisleveys 244 mm (9,60″)
• Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
• Enimmäisnopeus 225 rpm
• Säädettävä 40–118 mm (1,57–4,64″) hylsytuki
• S0 – ilman erillistä raskaan rullan lisätukea
• Jännitysvarteen perustuva automaattinen nopeudensäätö
• Face-in- ja face-out-kelaus
• Automaattinen pysäytys materiaalin loppuessa
• LED- ja äänimerkki materiaalin loppumisesta
• Tulostinalusta sisältyy
• Ulkoinen auto-switching 100–240 VAC virtalähde
• 24 V DC / 2,5 A

Tekniset tiedot

Mallikoodin AD1231-S0 merkitys

AD1231-S0 ja AD1234-S4 – hylsyratkaisun ero

AD1231-S0 valitaan silloin, kun leveän 244 mm:n materiaalin lisäksi tarvitaan joustavuutta valmiin rullan hylsyhalkaisijaan. AD1234-S4 on vastaava kiinteälle 3″ hylsylle tarkoitettu kokoonpano.

Yhteensopivuus

DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee tuoteperheen yhteydessä muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tulostimet sekä muita ammattikäyttöön tarkoitettuja etikettitulostimia.

AD1231-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen sallittu materiaalileveys, materiaaliradan sijainti ja fyysinen yhteensopivuus on tarkistettava suunniteltuun kokoonpanoon.

Käyttökohteet

• Teollinen ja ammattimainen etikettitulostus
• Leveitä etiketti- ja rullamateriaaleja käyttävät tulostusasemat
• Tuotanto- ja pakkauslinjat
• Logistiikka ja varastointi
• Tulostettujen etikettien kerääminen rullalle
• Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
• Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu

Materiaalit

AD1231-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 244 mm.

Rinnakkaismallit

DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä 40–118 mm:n hylsytuki, erikoismallin 25–76 mm:n hylsytuki tai kiinteä 76 mm:n / 3″ hylsytuki.

Toimitussisältö

Toimitukseen kuuluu DPR AD1231-S0 Label Rewinder, säädettävä 40–118 mm:n hylsytuki, tulostinalusta ja virtalähde. S0-kokoonpano ei sisällä erillistä raskaan rullan lisätukea. Etikettitulostin, etikettimateriaali ja kelattavat hylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.

Takuu ja huolto

Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.

Valmistajan linkit

DPR – AD Label Rewinder:
Valmistajan virallinen tuotesivu

DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite

English Brief

DPR LLC AD1231-S0 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. This wide-media configuration handles material up to 244 mm (9.60″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. Maximum speed is 225 rpm.

The AD1231-S0 is equipped with an adjustable 40–118 mm (1.57–4.64″) core holder, allowing different finished-roll core sizes to be used with the same rewinder. The tension arm automatically regulates rewinding speed from zero to the selected maximum according to the printer’s media output, while the control panel allows face-in or face-out rewinding.

S0 means “without support”. The adjustable core holder is part of the AD1231-S0 configuration, while S0 specifically indicates that the separate heavy-roll support is not fitted. The combination of 244 mm media width, 250 mm roll capacity, 225 rpm speed and an adjustable core holder makes this version particularly suitable for wide-media production where multiple finished-roll core sizes are required.
