DPR LLC AD1234-S4 – etikettien takaisinkelaaja, 244 mm, Ø 250 mm, 225 rpm

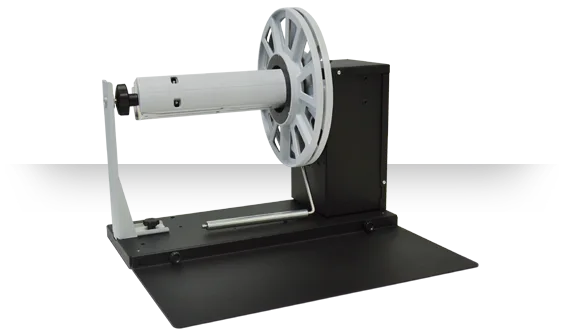

DPR LLC AD1234-S4 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD1234-S4 käsittelee enintään 244 mm (9,60″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin nopeus on 225 rpm. Tässä kokoonpanossa käytetään kiinteää 76 mm:n (3″) hylsytukea.
Käyttötarkoitus
AD1234-S4 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua materiaalirataa kertymästä irrallisena tulostimen ympärille.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, kuljetukseen, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn. Kiinteä 3″ hylsy tekee mallista erityisen luontevan tuotantoympäristöihin, joissa valmiiden rullien hylsykoko on standardoitu.
244 mm:n materiaalileveys
AD1234-S4 käsittelee materiaalia jopa 244 mm:n (9,60″) leveyteen asti. Tämä on DPR:n AD Label Rewinder -sarjan levein valmistajan määrittelemä materiaaliluokka.
Malli soveltuu siksi erityisesti tulostusympäristöihin, joissa käytetään tavallista 4–6 tuuman etikettimateriaalia leveämpiä rullia. Takaisinkelaajan kapasiteetti ei kuitenkaan muuta käytettävän tulostimen omaa sallittua materiaalileveyttä, joten tulostimen tekniset rajat on aina tarkistettava erikseen.
Kiinteä 76 mm / 3″ hylsytuki
AD1234-S4 on varustettu kiinteällä 76 mm:n (3″) hylsytuella. Kolmen tuuman hylsy on yleinen ratkaisu ammattimaisessa etikettituotannossa ja soveltuu hyvin suurten valmiiden rullien käsittelyyn sekä niiden siirtämiseen seuraavaan tuotantovaiheeseen.
Kiinteä hylsyrakenne on tarkoituksenmukainen silloin, kun tuotannossa käytetään järjestelmällisesti 3″ hylsyjä eikä säädettävän hylsytuen tarjoamaa eri hylsykokojen joustavuutta tarvita.
S4-kokoonpano
Mallikoodin S4 on DPR:n virallisessa konfiguraatiotaulukossa määritelty muodossa 76 mm (3″) Fixed Core Holder. AD1234-S4 on siten valmistajan määrittelemä kiinteän 3″ hylsyratkaisun kokoonpano.
S4-merkintää ei pidä sekoittaa DPR:n erilliseen valinnaiseen L-tukeen raskaille rullille. Valmistajan dokumentaatiossa L-support käsitellään erillisenä lisätukena.
250 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Kapasiteetti mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ja vähentää rullien vaihtotarvetta tuotannon aikana.
DPR:n AD-sarjassa on lisäksi 300 mm:n rullakapasiteetilla varustettuja kokoonpanoja silloin, kun tarvitaan vielä suurempia valmiita rullia.
225 rpm:n nopeus ja automaattinen nopeudensäätö
AD1234-S4:n suurin valmistajan määrittelemä nopeus on 225 rpm. Käyttäjä voi asettaa tarvittavan enimmäisnopeuden laitteen painikkeilla, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä.
Jännitysvarteen perustuva nopeudensäätö auttaa takaisinkelaajaa seuraamaan tulostimen materiaalintuotantoa ilman tarpeettoman voimakasta vetoa materiaalirataan.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaisesti.
Kelaussuunnan valinta on tärkeä esimerkiksi silloin, kun valmis rulla siirretään automaattiseen etiketöintijärjestelmään tai muuhun jatkokäsittelylaitteeseen, jossa materiaalin purkautumissuunta on ennalta määritelty.
Tulostinalusta ja materiaaliradan linjaus
Valmistajan dokumentaation mukaan printer plate eli tulostinalusta sisältyy takaisinkelaajaan. Tulostin asetetaan alustalle, jolloin tulostin ja takaisinkelaaja voidaan pitää oikeassa keskinäisessä asennossa ja materiaalirata linjattuna.
Oikea linjaus on erityisen tärkeä 244 mm:n leveää materiaalia käsiteltäessä, sillä materiaaliradan sivuttaisliike voi muutoin aiheuttaa epätasaista kelausta.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa käynnissä, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin jälkeen takaisinkelaaja pysähtyy automaattisesti, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 244 mm (9,60″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 225 rpm
- Kiinteä 76 mm:n (3″) hylsytuki
- S4 – 76 mm (3″) Fixed Core Holder -kokoonpano
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Tulostinalusta sisältyy
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD1234-S4 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 244 mm (9,60″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Kiinteä 76 mm (3″) |
| Kokoonpano | S4 – 76 mm (3″) Fixed Core Holder |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarren automaattinen säätö nollasta asetettuun enimmäisnopeuteen |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 45 × 36 cm |
| Tulostinalusta | Sisältyy |
Mallikoodin AD1234-S4 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 1 | Rullan enimmäisulkohalkaisija 250 mm |
| 2 | Nopeus 225 rpm |
| 3 | Materiaalileveys 244 mm |
| 4 | Kiinteä 76 mm / 3″ hylsytuki |
| S4 | 76 mm / 3″ Fixed Core Holder -kokoonpano |
AD1234-S4 ja AD1231-S0 – keskeinen ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsyratkaisu |
|---|---|---|---|---|
| AD1234-S4 | 250 mm | 225 rpm | 244 mm | Kiinteä 76 mm / 3″ |
| AD1231-S0 | 250 mm | 225 rpm | 244 mm | Säädettävä 40–118 mm |
Molemmissa malleissa rullakapasiteetti, nopeus ja materiaalileveys ovat samat. Valintaperuste on ennen kaikkea hylsyratkaisu: AD1234-S4 valitaan standardoidulle 3″ hylsylle, kun taas AD1231-S0 tarjoaa säädettävän 40–118 mm:n hylsytuen.
AD1234-S4 ja ASD1234-S4 – eri tuoteperheet
AD1234-S4 kuuluu DPR:n tavalliseen AD Label Rewinder -sarjaan. Sitä ei pidä sekoittaa ASD1234-S4 All-in-one Label Rewinder -malliin. ASD-sarjassa on erillinen All-in-one-toimintalogiikka, joka pystyy seuraamaan tulostimen materiaaliliikettä myös takaisinvedossa.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön useiden lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee tuoteperheen yhteydessä muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tulostimet sekä muita ammattikäyttöön tarkoitettuja etikettitulostimia.
AD1234-S4 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen materiaalileveys, materiaaliradan sijainti sekä fyysinen yhteensopivuus ja oikea pohjalevy on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- Leveitä etiketti- ja rullamateriaaleja käyttävät tulostusasemat
- Pitkät tuotantoerät
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- 3″ hylsylle standardoidut tuotantoprosessit
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD1234-S4 toimii tulostetun materiaalin takaisinkelaajana eikä määritä materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 244 mm.
Rinnakkaismallit ja vaihtoehdot
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä hylsytuki tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD1234-S4 Label Rewinder kiinteällä 76 mm:n (3″) hylsytuella, tulostinalusta ja virtalähde. Etikettitulostin, etikettimateriaali, tyhjät rullahylsyt sekä mahdolliset tulostinkohtaiset lisävarusteet eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD1234-S4 is a professional motorized label rewinder designed for inline label production. This wide-media configuration handles material up to 244 mm (9.60″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. Maximum speed is 225 rpm.
The AD1234-S4 uses a fixed 76 mm (3″) core holder, making it particularly suitable for production environments where finished label rolls are standardized on 3-inch cores. A tension arm automatically regulates the rewinding speed from zero to the selected maximum according to the printer’s media output, and the control panel allows face-in or face-out rewinding.
The rewinder automatically stops if the media runs out and provides both LED and audible indication. A printer plate is included to help maintain correct alignment between the printer and rewinder. The AD1234-S4 belongs to DPR’s standard AD Label Rewinder family and should not be confused with the ASD1234-S4 All-in-one Rewinder.
