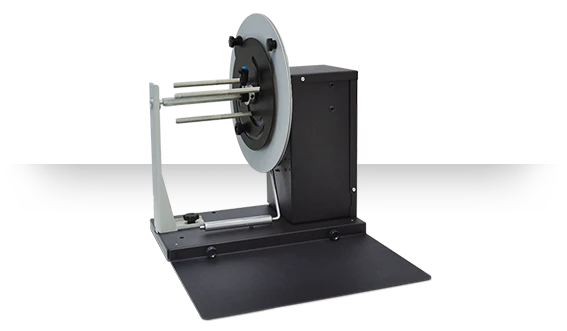

DPR LLC AD2211-S0 – etikettien takaisinkelaaja, 127 mm, Ø 300 mm, 225 rpm
DPR LLC AD2211-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD2211-S0 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla jopa 300 mm (11,81″). Suurin nopeus on 225 rpm. Mallin keskeinen ominaisuus on säädettävä 40–118 mm:n (1,57–4,64″) hylsytuki, joka mahdollistaa erikokoisten hylsyjen käyttämisen samalla takaisinkelaajalla.
Käyttötarkoitus
AD2211-S0 automatisoi tulostetun etikettimateriaalin keräämisen rullalle. Se vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua etikettirataa kertymästä irrallisena tulostimen ympärille.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, kuljetukseen, pakkaus- tai tuotantolinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn. Suuri 300 mm:n rullakapasiteetti tekee mallista erityisen käyttökelpoisen pitkissä tuotantoerissä.
Säädettävä 40–118 mm hylsytuki
AD2211-S0:n tärkeä mallikohtainen ominaisuus on säädettävä 40–118 mm:n hylsytuki. Sen ansiosta takaisinkelaaja ei ole sidottu yhteen kiinteään hylsyhalkaisijaan, vaan samalla laitteella voidaan käsitellä useita eri hylsykokoja.
Ratkaisu sopii erityisesti tuotantoympäristöihin, joissa tulostetut rullat valmistellaan erilaisia jatkoprosesseja varten tai joissa käytettävä hylsykoko vaihtelee tuotteesta ja materiaalista riippuen.
300 mm:n rullakapasiteetti
AD2211-S0 muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 300 mm (11,81″). Tämä on DPR:n AD-sarjan suurempi rullakapasiteettiluokka; sarjassa on myös 250 mm:n rullille tarkoitettuja kokoonpanoja.
Suuri rullakapasiteetti mahdollistaa pitkien tulostuserien kelaamisen yhdelle rullalle ja vähentää valmiiden rullien vaihtotarvetta.
225 rpm:n nopeus ja automaattinen nopeudensäätö
AD2211-S0:n suurin nopeus on 225 rpm. Laitteen ohjauspainikkeilla voidaan määrittää tarvittava enimmäisnopeus, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä.
Jännitysvarteen perustuva säätö auttaa takaisinkelaajaa seuraamaan tulostimen materiaalintuotantoa ilman tarpeettoman voimakasta vetoa materiaalirataan.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle jatkokäsittelyn vaatimusten mukaan.
Kelaussuunnan valinta on hyödyllinen erityisesti silloin, kun valmis etikettirulla siirretään automaattiseen etiketöintilaitteeseen tai muuhun järjestelmään, jossa rullan purkautumissuunta on määritelty.
127 mm:n materiaalileveys
Materiaalin enimmäisleveys on 127 mm (5″). Tämä tekee AD2211-S0:sta sopivan suurelle osalle 4–5 tuuman luokan ammattimaisia etikettitulostimia.
DPR:n AD-sarjassa on lisäksi 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja runkokokoja silloin, kun tulostusjärjestelmässä käsitellään leveämpää materiaalia.
S0 – ilman erillistä lisätukea
Mallikoodin S0 tarkoittaa DPR:n konfiguraatiotaulukossa Without support. AD2211-S0:ssa on siis säädettävä 40–118 mm:n hylsytuki, mutta kokoonpanoon ei kuulu erillistä raskaan rullan lisätukea.
DPR tarjoaa AD-sarjaan myös tukikokoonpanoja raskaille rullille. Niiden yhteydessä hylsytuen rakenne ja säätöalue voivat poiketa S0-version 40–118 mm:n hylsytuesta.
Tulostimen ja takaisinkelaajan linjaus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön etikettitulostimien kanssa. Valmistaja tarjoaa tulostinkohtaisia pohjalevyjä, joiden avulla tulostin ja takaisinkelaaja voidaan kiinnittää samaan linjaan ja materiaalirata pitää oikein kohdistettuna.
Oikea linjaus auttaa muodostamaan tasaisen rullan ja ehkäisee materiaalin tarpeetonta sivuttaisliikettä pitkissä tulostuserissä.
Materiaalin loppumisen tunnistus
Kun laite on toiminnassa mutta materiaalia ei ole ladattu tai materiaalirata loppuu, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin kuluttua takaisinkelaaja pysäyttää pyörimisen, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 300 mm (11,81″)
- Enimmäisnopeus 225 rpm
- Säädettävä 40–118 mm (1,57–4,64″) hylsytuki
- S0 – ilman erillistä raskaan rullan lisätukea
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Ulkoinen auto-switching 100–240 V virtalähde
- Elektronisesti ohjatut toiminnot
- Suunniteltu inline-käyttöön etikettitulostimien kanssa
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD2211-S0 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 300 mm (11,81″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Säädettävä 40–118 mm (1,57–4,64″) |
| Lisätuki | S0 – ilman erillistä tukea |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarren automaattinen säätö nollasta asetettuun enimmäisnopeuteen |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 V |
| Käyttöjännite | 24 V DC |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
Mallikoodin AD2211-S0 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 2 | Rullan enimmäisulkohalkaisija 300 mm |
| 2 | Nopeus 225 rpm |
| 1 | Materiaalileveys 127 mm |
| 1 | Säädettävä 40–118 mm hylsytuki |
| S0 | Without support – ilman erillistä lisätukea |
AD2211-S0 ja AD2214-S4 – hylsyratkaisun ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki | Tuki |
|---|---|---|---|---|---|
| AD2211-S0 | 300 mm | 225 rpm | 127 mm | Säädettävä 40–118 mm | Ei erillistä tukea |
| AD2214-S4 | 300 mm | 225 rpm | 127 mm | Kiinteä 76 mm / 3″ | S4 |
AD2211-S0 on oikea vaihtoehto silloin, kun samassa tuotantoympäristössä tarvitaan joustavuutta eri hylsyhalkaisijoille. Kiinteää 3″ hylsyä käyttävä versio soveltuu puolestaan ympäristöön, jossa valmiiden rullien hylsykoko on standardoitu.
AD2211-S0 ja ASD2211-S0 – eri tuoteperheet
AD2211-S0 kuuluu DPR:n tavalliseen AD Label Rewinder -sarjaan. Sitä ei pidä sekoittaa ASD-alkuisiin All-in-one Rewinder -malleihin. ASD-sarjan All-in-one-ohjaus pystyy seuraamaan tulostimen materiaalin eteen- ja taaksepäin liikettä, kun taas AD-sarja on DPR:n normaali takaisinkelaajaratkaisu.
Yhteensopivuus
DPR:n mukaan AD-sarjan takaisinkelaajat on suunniteltu toimimaan inline-kokoonpanoissa useiden lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee tuoteperheen yhteydessä muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tulostimet sekä muut ammattikäyttöön tarkoitetut etikettitulostimet.
AD2211-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Tulostimen materiaalileveys, materiaaliradan sijainti ja mahdollinen tulostinkohtainen pohjalevy on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Pitkät etikettien tuotantoerät
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen suuriksi rulliksi
- Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD2211-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä hylsytuki tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD2211-S0 Label Rewinder säädettävällä 40–118 mm:n hylsytuella ja virtalähteellä. S0-kokoonpano ei sisällä erillistä raskaan rullan lisätukea. Etikettitulostin, etikettimateriaali, tyhjät hylsyt ja tulostinkohtaiset lisävarusteet eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD2211-S0 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. This configuration handles media up to 127 mm (5″) wide and rewinds finished rolls up to 300 mm (11.81″) in outside diameter. Maximum speed is 225 rpm.
The AD2211-S0 is equipped with an adjustable 40–118 mm (1.57–4.64″) core holder, providing greater flexibility than a fixed 3-inch core configuration. The tension arm automatically adjusts the rewinding speed between zero and the selected maximum speed according to the printer’s media output. The control panel also allows the operator to select face-in or face-out rewinding.
S0 means “without support”. The adjustable core holder is an integral part of the AD2211-S0; S0 specifically indicates that the unit is supplied without the additional heavy-roll support. The combination of a 300 mm roll capacity, 225 rpm maximum speed and adjustable core holder makes this version particularly suitable for professional production environments handling different finished-roll core sizes.
