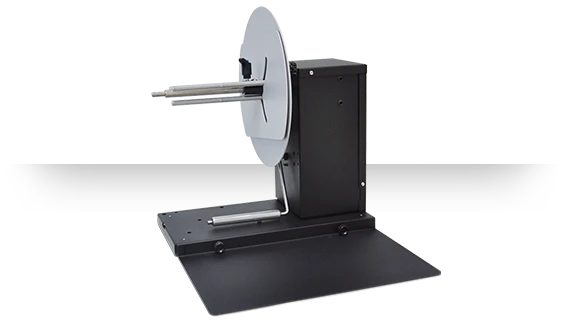

DPR LLC AD1214-S4 – etikettien takaisinkelaaja, 127 mm, Ø 250 mm, 225 rpm
DPR LLC AD1214-S4 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD1214-S4 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin nopeus on 225 rpm. Tässä kokoonpanossa käytetään kiinteää 76 mm:n (3″) hylsytukea.
Käyttötarkoitus
AD1214-S4 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua materiaalirataa kertymästä irrallisena tulostimen ympärille.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, kuljetukseen, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn. Kiinteä 3″ hylsy tekee mallista erityisen sopivan ympäristöihin, joissa valmis rulla jatkaa tuotantoprosessissa standardoidulla 76 mm:n hylsyllä.
127 mm:n materiaalileveys
AD1214-S4 käsittelee materiaalia enintään 127 mm:n (5″) leveyteen asti. Tämä on DPR:n AD Label Rewinder -sarjan kapein runkoluokka ja soveltuu suurelle osalle 4–5 tuuman ammattimaisia etikettitulostimia.
Takaisinkelaajan sallittu materiaalileveys ei kuitenkaan muuta käytettävän tulostimen omia teknisiä rajoja, joten tulostimen materiaalileveys ja materiaaliradan sijainti on tarkistettava suunniteltuun kokoonpanoon.
Kiinteä 76 mm / 3″ hylsytuki
AD1214-S4 on varustettu kiinteällä 76 mm:n (3″) hylsytuella. Kolmen tuuman hylsy on yleinen ratkaisu ammattimaisessa etikettituotannossa ja soveltuu hyvin valmiiden etikettirullien siirtämiseen seuraavaan tuotantovaiheeseen.
Kiinteä hylsyratkaisu on tarkoituksenmukainen silloin, kun tuotannossa käytetään johdonmukaisesti 3″ hylsyjä eikä säädettävän hylsytuen tarjoamaa eri hylsykokojen joustavuutta tarvita.
S4-kokoonpano
Mallikoodin S4 on DPR:n virallisessa konfiguraatiotaulukossa määritelty muodossa 76 mm (3″) Fixed Core Holder. AD1214-S4 on siten valmistajan kiinteälle 3″ hylsylle tarkoitettu kokoonpano.
S4-merkintää ei pidä sekoittaa DPR:n erilliseen valinnaiseen raskaan rullan tukeen. Valmistaja käsittelee raskaille rullille tarkoitetut S1- ja S2-tukiratkaisut erillisinä kokoonpanoina.
250 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ja vähentää rullan vaihtotarvetta tuotannon aikana.
DPR:n AD-sarjassa on lisäksi 300 mm:n rullakapasiteetilla varustettuja malleja silloin, kun tarvitaan suurempia valmiita rullia.
225 rpm:n nopeus ja automaattinen nopeudensäätö
AD1214-S4:n suurin valmistajan määrittelemä nopeus on 225 rpm. Käyttäjä voi asettaa tarvittavan enimmäisnopeuden laitteen painikkeilla, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä.
Jännitysvarteen perustuva nopeudensäätö auttaa takaisinkelaajaa seuraamaan tulostimen materiaalintuotantoa hallitusti ja vähentää tarpeetonta vetoa materiaalirataan.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaisesti.
Kelaussuunnan valinta on hyödyllinen esimerkiksi silloin, kun valmis rulla siirretään automaattiseen etiketöintijärjestelmään tai muuhun jatkokäsittelylaitteeseen, jossa materiaalin purkautumissuunta on määritelty.
Tulostimen ja takaisinkelaajan linjaus
DPR:n AD-sarja on suunniteltu inline-käyttöön lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistajan mukaan tulostin asetetaan takaisinkelaajan printer plate -alustalle, jolloin materiaalirata voidaan pitää oikein linjattuna ja takaisinkelaaja kiinnittää suhteessa tulostimeen.
Oikea linjaus auttaa muodostamaan tasaisen rullan ja vähentää materiaalin sivuttaisliikettä pitkissä tulostuserissä.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa toiminnassa, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin jälkeen takaisinkelaaja pysähtyy automaattisesti, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 225 rpm
- Kiinteä 76 mm:n (3″) hylsytuki
- S4 – 76 mm (3″) Fixed Core Holder -kokoonpano
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Printer plate -alusta tulostimen ja takaisinkelaajan linjaukseen
- Ulkoinen auto-switching 100–240 V virtalähde
- Elektronisesti ohjattu toiminta
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD1214-S4 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Kiinteä 76 mm (3″) |
| Kokoonpano | S4 – 76 mm (3″) Fixed Core Holder |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarteen perustuva automaattinen säätö |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 V |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
Mallikoodin AD1214-S4 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 1 | Rullan enimmäisulkohalkaisija 250 mm |
| 2 | Nopeus 225 rpm |
| 1 | Materiaalileveys 127 mm |
| 4 | Kiinteä 76 mm / 3″ hylsytuki |
| S4 | 76 mm / 3″ Fixed Core Holder -kokoonpano |
AD1214-S4 ja AD1211-S0 – hylsyratkaisun ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsyratkaisu |
|---|---|---|---|---|
| AD1214-S4 | 250 mm | 225 rpm | 127 mm | Kiinteä 76 mm / 3″ |
| AD1211-S0 | 250 mm | 225 rpm | 127 mm | Säädettävä 40–118 mm |
Molempien mallien rullakapasiteetti, nopeus ja materiaalileveys ovat samat. Valintaperuste on hylsyratkaisu: AD1214-S4 valitaan standardoidulle 3″ hylsylle, kun taas AD1211-S0 tarjoaa säädettävän 40–118 mm:n hylsytuen.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön useiden lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee tuoteperheen yhteydessä muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tulostimet sekä muita ammattikäyttöön tarkoitettuja etikettitulostimia.
AD1214-S4 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen sallittu materiaalileveys, materiaaliradan sijainti ja fyysinen yhteensopivuus on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Pitkät etikettien tuotantoerät
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- 3″ hylsylle standardoidut tuotantoprosessit
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD1214-S4 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit ja vaihtoehdot
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä 40–118 mm:n hylsytuki, erityinen 25–76 mm:n hylsytuki tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD1214-S4 Label Rewinder kiinteällä 76 mm:n (3″) hylsytuella sekä virtalähde. Tulostinalustaa käytetään tulostimen ja takaisinkelaajan linjaukseen DPR:n AD-järjestelmässä. Etikettitulostin, etikettimateriaali, tyhjät rullahylsyt ja mahdolliset tulostinkohtaiset lisävarusteet eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD1214-S4 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. This configuration handles media up to 127 mm (5″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. Maximum speed is 225 rpm.
The AD1214-S4 uses a fixed 76 mm (3″) core holder, making it suitable for production environments where finished label rolls are standardized on 3-inch cores. A tension arm automatically regulates rewinding speed according to the printer’s media output, while face-in or face-out rewinding can be selected according to downstream process requirements.
The unit automatically stops if media runs out and provides both LED and audible indication. The AD1214-S4 belongs to DPR’s standard AD Label Rewinder family and should not be confused with the ASD All-in-one Rewinder range.
