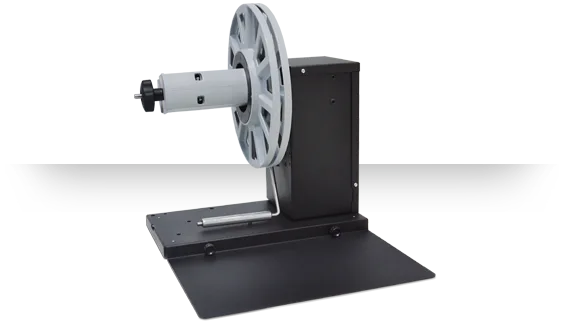

DPR LLC AD1114-S0 – etikettien takaisinkelaaja, 127 mm, Ø 250 mm, 120 rpm
DPR LLC AD1114-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD1114-S0 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin nopeus on 120 rpm. Tässä kokoonpanossa käytetään kiinteää 76 mm:n (3″) hylsytukea, ja S0-version mukaisesti laitteessa ei ole erillistä raskaan rullan lisätukea.
Käyttötarkoitus
AD1114-S0 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja pitää tulostimelta tulevan materiaaliradan hallittuna pitkissäkin tuotantoerissä.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn. Kiinteä 3″ hylsy soveltuu hyvin ympäristöihin, joissa valmiit rullat standardoidaan 76 mm:n hylsylle.
127 mm:n materiaalileveys
AD1114-S0 käsittelee materiaalia enintään 127 mm:n (5″) leveyteen asti. Tämä on DPR:n AD Label Rewinder -sarjan kapein materiaaliluokka ja soveltuu suurelle osalle 4–5 tuuman ammattimaisia etikettitulostimia.
Takaisinkelaajan kapasiteetti ei muuta käytettävän tulostimen omaa sallittua materiaalileveyttä, joten tulostimen tekniset rajat ja materiaaliradan sijainti on aina tarkistettava suunniteltuun kokonaisuuteen.
Kiinteä 76 mm / 3″ hylsytuki
AD1114-S0 on varustettu kiinteällä 76 mm:n (3″) hylsytuella. Kolmen tuuman hylsy on yleinen ratkaisu ammattimaisessa etikettituotannossa ja sopii erityisesti valmiille rullille, jotka siirretään suoraan seuraavaan tuotanto- tai etiketöintivaiheeseen.
Kiinteä hylsyratkaisu on tarkoituksenmukainen silloin, kun tuotannossa käytetään johdonmukaisesti 3″ hylsyjä eikä säädettävän hylsytuen tarjoamaa eri hylsykokojen joustavuutta tarvita.
250 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ja vähentää rullan vaihtotarvetta tuotannon aikana.
DPR:n AD-sarjassa on myös 300 mm:n rullakapasiteetilla varustettuja malleja silloin, kun tuotannossa tarvitaan suurempia valmiita rullia.
120 rpm:n nopeus
AD1114-S0:n valmistajan määrittelemä enimmäisnopeus on 120 rpm. DPR:n mallikoodissa toinen numero määrittää nopeuden: numero 1 tarkoittaa 120 rpm ja numero 2 tarkoittaa 225 rpm.
120 rpm:n versio sopii hyvin tuotantoon, jossa hallittu kelaus ja 3″ hylsy ovat tärkeämpiä valintaperusteita kuin suurempi 225 rpm:n enimmäisnopeus.
Automaattinen nopeudensäätö
Käyttäjä voi asettaa laitteen painikkeilla tarvittavan enimmäisnopeuden, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä tulostimen materiaalintuotannon mukaan.
Jännitysvarteen perustuva säätö auttaa pitämään materiaaliradan hallittuna ilman tarpeettoman voimakasta vetoa tulostimelta tulevaan materiaaliin.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaan.
S0 – ilman erillistä lisätukea
Mallikoodin S0 tarkoittaa DPR:n virallisessa konfiguraatiotaulukossa Without support. AD1114-S0:ssa on siis kiinteä 3″ hylsytuki, mutta kokoonpanoon ei kuulu erillistä raskaille rullille tarkoitettua lisätukea.
S0-merkintä ei ole ristiriidassa kiinteän 3″ hylsytuen kanssa: mallikoodin numero 4 määrittää hylsytuen tyypin, kun taas S0 määrittää sen, ettei erillistä lisätukea ole.
Tulostinalusta ja materiaaliradan linjaus
DPR:n virallisen esitteen mukaan printer plate eli tulostinalusta sisältyy AD-sarjan takaisinkelaajaan. Tulostin asetetaan alustalle, jotta materiaalirata voidaan pitää oikein linjattuna ja takaisinkelaaja sijoittaa vakaasti suhteessa tulostimeen.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa toiminnassa, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin kuluttua takaisinkelaajan pyöriminen pysähtyy, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 120 rpm
- Kiinteä 76 mm:n (3″) hylsytuki
- S0 – ilman erillistä raskaan rullan lisätukea
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Printer plate -tulostinalusta sisältyy
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD1114-S0 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 120 rpm |
| Hylsytuki | Kiinteä 76 mm (3″) |
| Tuki | S0 – Without support |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarteen perustuva automaattinen säätö |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
| Tulostinalusta | Sisältyy |
Mallikoodin AD1114-S0 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 1 | Rullan enimmäisulkohalkaisija 250 mm |
| 1 | Nopeus 120 rpm |
| 1 | Materiaalileveys 127 mm |
| 4 | Kiinteä 76 mm / 3″ hylsytuki |
| S0 | Without support – ilman erillistä lisätukea |
AD1114-S0 ja AD1111-S0 – hylsyratkaisun ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsyratkaisu |
|---|---|---|---|---|
| AD1114-S0 | 250 mm | 120 rpm | 127 mm | Kiinteä 76 mm / 3″ |
| AD1111-S0 | 250 mm | 120 rpm | 127 mm | Säädettävä 40–118 mm |
Mallien rullakapasiteetti, nopeus ja materiaalileveys ovat samat. Keskeinen ero on hylsyratkaisu: AD1114-S0 valitaan standardoidulle 3″ hylsylle, kun taas AD1111-S0 tarjoaa säädettävän 40–118 mm:n hylsytuen.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee tuoteperheen yhteydessä muun muassa Epson-, Zebra-, Intermec- ja SATO-tulostimet.
AD1114-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen sallittu materiaalileveys, materiaaliradan sijainti ja fyysinen yhteensopivuus on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Pitkät etikettien tuotantoerät
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- 3″ hylsylle standardoidut tuotantoprosessit
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD1114-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Nopeusvaihtoehdot ovat 120 rpm ja 225 rpm. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä 40–118 mm:n hylsytuki tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD1114-S0 Label Rewinder kiinteällä 76 mm:n (3″) hylsytuella, printer plate -tulostinalustalla ja virtalähteellä. S0-kokoonpano ei sisällä erillistä raskaan rullan lisätukea. Etikettitulostin, etikettimateriaali ja tyhjät rullahylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD1114-S0 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. It handles media up to 127 mm (5″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. Maximum speed is 120 rpm.
The AD1114-S0 uses a fixed 76 mm (3″) core holder, making it suitable for production environments where finished label rolls are standardized on 3-inch cores. A tension arm automatically regulates rewinding speed according to the printer’s media output, and the operator can select face-in or face-out rewinding.
S0 means “without support”. No separate heavy-roll support is fitted. Compared with the AD1111-S0, this version retains the same 250 mm roll capacity, 120 rpm speed and 127 mm media width but replaces the adjustable 40–118 mm core holder with a fixed 3-inch core holder.
