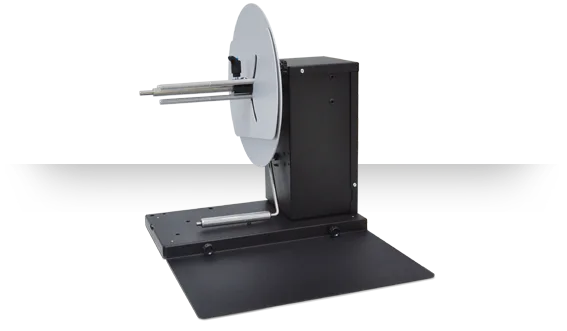

DPR LLC AD1111-S1 – etikettien takaisinkelaaja, 127 mm, Ø 250 mm, 120 rpm
DPR LLC AD1111-S1 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD1111-S1 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin nopeus on 120 rpm. Mallissa käytetään säädettävää hylsytukea, mutta koska kyseessä on S1-tuellinen kokoonpano, valmistajan ilmoittama käytännön säätöalue on 46–118 mm (1,81–4,64″).
Käyttötarkoitus
AD1111-S1 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja pitää tulostimelta tulevan materiaaliradan hallittuna myös pitkissä tuotantoerissä.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn. S1-tuki tekee tästä versiosta erityisen käyttökelpoisen silloin, kun 250 mm:n valmiista rullasta muodostuu tavallista painavampi.
127 mm:n materiaalileveys
AD1111-S1 käsittelee materiaalia enintään 127 mm:n (5″) leveyteen asti. Tämä on DPR:n AD Label Rewinder -sarjan kapein materiaaliluokka ja soveltuu suurelle osalle 4–5 tuuman ammattimaisia etikettitulostimia.
Takaisinkelaajan kapasiteetti ei muuta käytettävän tulostimen omaa sallittua materiaalileveyttä, joten tulostimen materiaaliradan leveys ja sijainti on aina tarkistettava suunniteltuun kokoonpanoon.
Säädettävä 46–118 mm hylsytuki S1-kokoonpanossa
DPR:n perusmallin säädettävä hylsytuki kattaa 40–118 mm:n alueen. Valmistaja ilmoittaa kuitenkin erikseen, että jos yksikkö on varustettu lisätuella, säädettävän hylsytuen alue on 46–118 mm (1,81–4,64″).
Koska AD1111-S1-mallin S1-koodi tarkoittaa 250 mm:n rullalle tarkoitettua tukea, tämän SKU:n oikea hylsyalue on 46–118 mm. Tätä ei pidä kuvata tavallisena 40–118 mm:n S0-versiona.
S1 – 250 mm:n rullan tuki
Mallikoodin S1 tarkoittaa DPR:n virallisessa konfiguraatiotaulukossa Roll Diameter 250 mm -tukea. Valmistaja kuvaa erillistä L-tukea raskaiden rullien vakauttamiseen ja toteaa sen lisäävän hylsytuen vakautta.
S1-versio on siten tarkoitettu tilanteisiin, joissa 250 mm:n rullan kuormitusta halutaan tukea paremmin kuin ilman lisätukea olevassa S0-versiossa.
250 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ja vähentää valmiiden rullien vaihtotarvetta tuotannon aikana.
120 rpm:n nopeus
AD1111-S1:n valmistajan määrittelemä enimmäisnopeus on 120 rpm. DPR:n mallikoodissa toinen numero määrittää nopeuden: numero 1 tarkoittaa 120 rpm ja numero 2 tarkoittaa 225 rpm.
120 rpm:n versio sopii käyttöön, jossa hallittu kelaus ja tukeva rullarakenne ovat tärkeämpiä kuin suurempi 225 rpm:n enimmäisnopeus.
Automaattinen nopeudensäätö
Käyttäjä voi asettaa laitteen painikkeilla tarvittavan enimmäisnopeuden, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä tulostimen materiaalintuotannon mukaan.
Jännitysvarteen perustuva säätö auttaa pitämään materiaaliradan hallittuna ilman tarpeettoman voimakasta vetoa tulostimelta tulevaan materiaaliin.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaan.
Tulostinalusta ja materiaaliradan linjaus
DPR:n virallisen esitteen mukaan printer plate eli tulostinalusta sisältyy AD-sarjan takaisinkelaajaan. Tulostin asetetaan alustalle, jotta materiaalirata voidaan pitää oikein linjattuna ja takaisinkelaaja sijoittaa vakaasti suhteessa tulostimeen.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa toiminnassa, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin kuluttua takaisinkelaaja pysähtyy automaattisesti, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 120 rpm
- Säädettävä hylsytuki 46–118 mm S1-kokoonpanossa
- S1 – 250 mm:n rullalle tarkoitettu tuki
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Printer plate -tulostinalusta sisältyy
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD1111-S1 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 120 rpm |
| Hylsytuki | Säädettävä 46–118 mm (1,81–4,64″) S1-tuen kanssa |
| Tuki | S1 – tuki 250 mm:n rullalle |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarteen perustuva automaattinen säätö |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
| Tulostinalusta | Sisältyy |
Mallikoodin AD1111-S1 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 1 | Rullan enimmäisulkohalkaisija 250 mm |
| 1 | Nopeus 120 rpm |
| 1 | Materiaalileveys 127 mm |
| 1 | Säädettävä hylsytuki |
| S1 | Tuki 250 mm:n rullalle |
AD1111-S1 ja AD1111-S0 – tuen ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki | Tuki |
|---|---|---|---|---|---|
| AD1111-S1 | 250 mm | 120 rpm | 127 mm | 46–118 mm | S1 – 250 mm rullan tuki |
| AD1111-S0 | 250 mm | 120 rpm | 127 mm | 40–118 mm | Ilman tukea |
Mallien perusrakenne on sama, mutta AD1111-S1 sisältää 250 mm:n rullalle tarkoitetun tukiratkaisun. Tuen vuoksi säädettävän hylsytuen käyttöalue on valmistajan mukaan 46–118 mm, kun taas ilman tukea oleva AD1111-S0 käyttää 40–118 mm:n aluetta.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee yhteensopivien valmistajien joukossa muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tulostimet.
AD1111-S1 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen sallittu materiaalileveys, materiaaliradan sijainti ja fyysinen yhteensopivuus on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Pitkät etikettien tuotantoerät
- Painavampien 250 mm:n valmiiden rullien käsittely
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD1111-S1 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Nopeusvaihtoehdot ovat 120 rpm ja 225 rpm. S0 tarkoittaa versiota ilman tukea, S1 250 mm:n rullalle tarkoitettua tukea ja S2 300 mm:n rullalle tarkoitettua tukea.
Toimitussisältö
Toimitukseen kuuluu DPR AD1111-S1 Label Rewinder säädettävällä hylsytuella, S1-rullatuella, printer plate -tulostinalustalla ja virtalähteellä. Etikettitulostin, etikettimateriaali ja tyhjät rullahylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD1111-S1 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. It handles media up to 127 mm (5″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. Maximum speed is 120 rpm.
The AD1111-S1 uses an adjustable core holder together with the S1 support for 250 mm rolls. DPR specifies that when the unit is equipped with this support, the adjustable core-holder range becomes 46–118 mm (1.81–4.64″) instead of the normal unsupported 40–118 mm range.
A tension arm automatically regulates rewinding speed according to the printer’s media output, while face-in or face-out rewinding can be selected according to downstream requirements. Compared with the otherwise equivalent AD1111-S0, the S1 version is intended for supported handling of heavier 250 mm rolls.
