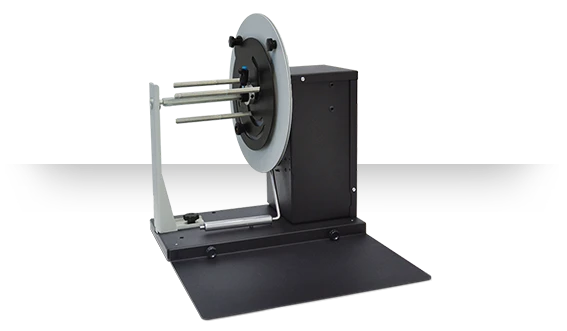

DPR LLC AD2111-S2 – etikettien takaisinkelaaja, 127 mm, Ø 300 mm, 120 rpm, raskaan rullan tuki
DPR LLC AD2111-S2 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD2111-S2 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla jopa 300 mm (11,81″). Suurin nopeus on 120 rpm. Mallin S2-kokoonpano sisältää 300 mm:n rullalle tarkoitetun raskaan rullan tuen. Kun DPR AD -takaisinkelaaja varustetaan tällä tuella, valmistaja määrittelee säädettävän hylsytuen alueeksi 46–118 mm (1,81–4,64″).
Käyttötarkoitus
AD2111-S2 automatisoi tulostettujen etikettien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua etikettirataa kertymästä irrallisena tulostimen ympärille.
Suuri 300 mm:n rullakapasiteetti soveltuu pitkiin tuotantoeriin, joissa valmis etikettirulla voidaan siirtää esimerkiksi varastointiin, pakkaus- tai tuotantolinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn.
S2 – raskaan 300 mm:n rullan tuki
S2 on tämän SKU:n olennainen mallikohtainen ominaisuus. DPR:n konfiguraatiotaulukossa S2 tarkoittaa tukea 300 mm:n rullakoolle. Valmistajan mukaan lisätuki lisää hylsytuen vakautta suuria ja raskaita rullia käsiteltäessä.
Tämä erottaa AD2111-S2:n S0-kokoonpanoista, joissa erillistä raskaan rullan tukea ei ole. S2 on erityisen perusteltu silloin, kun takaisinkelaajan suurta 300 mm:n kapasiteettia käytetään käytännössä suuriin ja painaviin valmiisiin rulliin.
Säädettävä 46–118 mm hylsytuki
DPR:n AD-sarjan tavallinen säädettävä hylsytuki kattaa 40–118 mm:n alueen. Valmistaja kuitenkin täsmentää, että kun takaisinkelaaja on varustettu raskaan rullan tuella, hylsytuen säätöalue on 46–118 mm (1,81–4,64″).
Tämän vuoksi juuri AD2111-S2:n tekniseksi säätöalueeksi ilmoitetaan 46–118 mm eikä tukemattomien S0-versioiden 40–118 mm. Säädettävä rakenne mahdollistaa useiden eri hylsyhalkaisijoiden käyttämisen samalla takaisinkelaajalla.
300 mm:n rullakapasiteetti
AD2111-S2 muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 300 mm (11,81″). Suuri rullakapasiteetti vähentää rullien vaihtotarvetta pitkissä tuotantoerissä ja mahdollistaa suurten valmiiden etikettirullien tuottamisen jatkokäsittelyä varten.
120 rpm:n nopeus
AD2111-S2:n suurin valmistajan määrittelemä nopeus on 120 rpm. DPR:n AD-sarjassa on myös 225 rpm:n kokoonpanoja, joten nopeus on olennainen osa oikean mallin valintaa.
Käyttäjä voi asettaa tarvittavan enimmäisnopeuden laitteen painikkeilla. Jännitysvarsi säätää tämän jälkeen todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä tulostimen materiaalinsyötön mukaan.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan näin sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaisesti.
Kelaussuunnan valinta on tärkeä ominaisuus esimerkiksi silloin, kun valmis rulla siirretään automaattiseen etiketöintijärjestelmään, jossa materiaalin purkautumissuunta on ennalta määritelty.
Automaattinen nopeudensäätö
Takaisinkelaajan jännitysvarsi reagoi tulostimelta tulevan materiaalin määrään ja säätää kelausnopeutta automaattisesti. Näin laite pystyy seuraamaan tulostimen tuotantorytmiä ilman tarpeettoman suurta vetoa etikettirataan.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa käynnissä, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin jälkeen takaisinkelaaja pysähtyy automaattisesti, molemmat LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
127 mm:n materiaalileveys
Materiaalin enimmäisleveys on 127 mm (5″). Tämä tekee AD2111-S2:sta sopivan moniin 4–5 tuuman luokan ammattimaisiin etikettitulostusympäristöihin.
DPR:n AD-tuoteperheestä on saatavana myös 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja.
Tulostinalusta ja linjaus
DPR:n valmistajan dokumentaation mukaan printer plate eli tulostinalusta sisältyy takaisinkelaajaan. Tulostin asetetaan alustalle, mikä auttaa varmistamaan oikean materiaaliradan ja pitää takaisinkelaajan oikeassa asennossa suhteessa tulostimeen.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 300 mm (11,81″)
- Enimmäisnopeus 120 rpm
- Säädettävä 46–118 mm (1,81–4,64″) hylsytuki S2-kokoonpanossa
- S2 – raskaan 300 mm:n rullan tuki
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Tulostinalusta sisältyy
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD2111-S2 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 300 mm (11,81″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 120 rpm |
| Hylsytuki | Säädettävä 46–118 mm (1,81–4,64″) S2-tuen kanssa |
| Tuki | S2 – tuki 300 mm:n rullalle |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarren automaattinen säätö nollasta asetettuun enimmäisnopeuteen |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
| Tulostinalusta | Sisältyy |
Mallikoodin AD2111-S2 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 2 | Rullan enimmäisulkohalkaisija 300 mm |
| 1 | Nopeus 120 rpm |
| 1 | Materiaalileveys 127 mm |
| 1 | Säädettävä hylsytuki; S2-tuen kanssa 46–118 mm |
| S2 | Tuki 300 mm:n rullalle |
AD2111-S2 ja AD2211-S0 – keskeiset erot
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki | Raskaan rullan tuki |
|---|---|---|---|---|---|
| AD2111-S2 | 300 mm | 120 rpm | 127 mm | 46–118 mm | S2 – kyllä |
| AD2211-S0 | 300 mm | 225 rpm | 127 mm | 40–118 mm | Ei |
AD2111-S2 painottaa suuren rullan vakaata käsittelyä S2-tuella ja toimii 120 rpm:n enimmäisnopeudella. AD2211-S0 on nopeampi 225 rpm:n versio ilman erillistä raskaan rullan tukea.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön ammattimaisten lämpö-, lämpösiirto- ja inkjet-etikettitulostinten kanssa. Valmistaja mainitsee yhteensopivien lämpötulostinmerkkien joukossa muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tuotteet.
AD2111-S2 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen materiaalileveys, materiaaliradan sijainti ja fyysinen yhteensopivuus on tarkistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Pitkät etikettien tuotantoerät
- Suuret ja painavat valmiit etikettirullat
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Automaattiseen etiketöintiin menevien rullien valmistelu
- Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
Materiaalit
AD2111-S2 toimii tulostetun materiaalin takaisinkelaajana eikä määritä materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit ja vaihtoehdot
DPR:n AD Label Rewinder -sarjassa on vaihtoehtoja 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille sekä 250 mm:n ja 300 mm:n rullakapasiteeteille. Nopeusvaihtoehdot ovat mallista riippuen 120 rpm ja 225 rpm. Hylsyratkaisuksi voidaan valita kokoonpanosta riippuen säädettävä tai kiinteä 3″ hylsytuki sekä rullakokoon sopiva tukiratkaisu.
Toimitussisältö
Toimitukseen kuuluu DPR AD2111-S2 Label Rewinder, säädettävä hylsytuki, S2-raskaan 300 mm:n rullan tuki, tulostinalusta ja virtalähde. Etikettitulostin, etikettimateriaali ja kelattavat hylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – AD Label Rewinder:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD2111-S2 is a professional motorized label rewinder designed for inline label production. It handles media up to 127 mm (5″) wide and rewinds finished rolls up to 300 mm (11.81″) in outside diameter. Maximum speed is 120 rpm.
The S2 configuration provides support for 300 mm rolls. DPR specifies that when the rewinder is equipped with this heavy-roll support, the adjustable core-holder range is 46–118 mm (1.81–4.64″). This is an important distinction from unsupported S0 configurations, where the standard adjustable core holder covers 40–118 mm.
A tension arm automatically regulates rewinding speed from zero to the selected maximum speed according to the printer’s media output. Face-in and face-out rewinding can be selected from the control panel. When the media runs out, the rewinder stops automatically, the LEDs blink and an audible warning is generated. The printer plate is included to help maintain correct alignment between the printer and rewinder.
