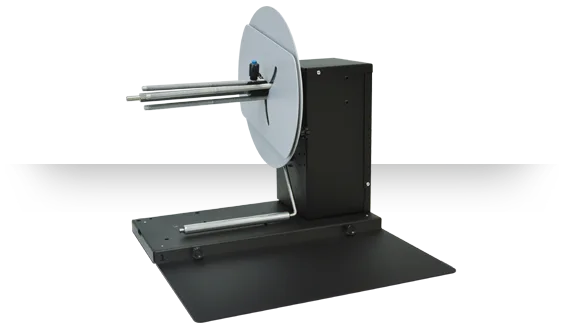

DPR LLC AD1221-S0 – etikettien takaisinkelaaja, 174 mm, Ø 250 mm, 225 rpm
DPR LLC AD1221-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD1221-S0 käsittelee enintään 174 mm (6,85″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin nopeus on 225 rpm. Tässä kokoonpanossa käytetään säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea, ja S0-version mukaisesti laitteessa ei ole erillistä raskaan rullan lisätukea.
Käyttötarkoitus
AD1221-S0 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua materiaalirataa kertymästä irrallisena tulostimen ympärille.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, kuljetukseen, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn. 174 mm:n materiaalikapasiteetti sijoittaa mallin DPR:n 127 mm:n ja 244 mm:n runkokokojen väliin.
174 mm:n materiaalileveys
AD1221-S0 käsittelee materiaalia jopa 174 mm:n (6,85″) leveyteen asti. Tämä tekee mallista sopivan ympäristöihin, joissa 127 mm:n perusluokka ei riitä mutta 244 mm:n leveimmälle DPR-rungolle ei ole tarvetta.
Takaisinkelaajan kapasiteetti ei kuitenkaan muuta käytettävän tulostimen omaa sallittua materiaalileveyttä. Tulostimen tekniset rajat ja materiaaliradan sijainti on aina tarkistettava suunniteltuun kokonaisuuteen.
Säädettävä 40–118 mm hylsytuki
AD1221-S0:ssa käytetään säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea. Sen ansiosta takaisinkelaaja ei ole sidottu yhteen kiinteään hylsyhalkaisijaan, vaan samalla laitteella voidaan käsitellä useita eri hylsykokoja.
Säädettävä hylsytuki on hyödyllinen erityisesti tuotantoympäristöissä, joissa valmiiden etikettirullien hylsykoko vaihtelee materiaalin, asiakkaan tai seuraavan tuotantovaiheen mukaan.
250 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ja vähentää valmiiden rullien vaihtotarvetta.
DPR:n AD-tuoteperheessä on lisäksi 300 mm:n rullakapasiteetilla varustettuja versioita silloin, kun tuotannossa tarvitaan suurempia valmiita rullia.
225 rpm:n nopeus ja automaattinen nopeudensäätö
AD1221-S0:n suurin valmistajan määrittelemä nopeus on 225 rpm. Käyttäjä voi määrittää tarvittavan enimmäisnopeuden laitteen ohjauspainikkeilla, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä.
Automaattinen nopeudensäätö auttaa takaisinkelaajaa seuraamaan tulostimen materiaalintuotantoa ilman tarpeettoman voimakasta vetoa materiaalirataan.
Face-in- ja face-out-kelaus
AD-sarjan takaisinkelaajassa voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaan.
Kelaussuunnan valinta on käytännöllinen esimerkiksi silloin, kun valmis rulla siirretään automaattiseen etiketöintijärjestelmään tai muuhun jatkokäsittelylaitteeseen, jossa materiaalin purkautumissuunta on määritelty.
S0 – ilman erillistä lisätukea
Mallikoodin S0 tarkoittaa DPR:n konfiguraatiotaulukossa Without support. AD1221-S0:ssa on siis säädettävä 40–118 mm:n hylsytuki, mutta kokoonpanoon ei kuulu erillistä raskaan rullan lisätukea.
DPR tarjoaa AD-sarjaan valinnaisen tuen raskaille rullille. Valmistaja ilmoittaa erikseen, että tukiratkaisua käytettäessä säädettävän hylsytuen alue muuttuu 46–118 mm:iin. Tämä ei koske AD1221-S0-versiota, jossa S0 tarkoittaa nimenomaan tukematonta kokoonpanoa.
Tulostimen ja takaisinkelaajan linjaus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön etikettitulostimien kanssa. Valmistaja tarjoaa tulostinkohtaisia pohjalevyjä, joiden avulla tulostin ja takaisinkelaaja voidaan sijoittaa samaan linjaan ja materiaalirata pitää oikein kohdistettuna.
Oikea materiaaliradan linjaus auttaa muodostamaan tasaisen rullan ja vähentää materiaalin sivuttaisliikettä etenkin pitkissä tuotantoerissä.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa toiminnassa, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin kuluttua takaisinkelaaja pysähtyy automaattisesti, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 174 mm (6,85″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 225 rpm
- Säädettävä 40–118 mm (1,57–4,64″) hylsytuki
- S0 – ilman erillistä raskaan rullan lisätukea
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Ulkoinen auto-switching 100–240 V virtalähde
- Elektronisesti ohjattu toiminta
- Suunniteltu inline-käyttöön ammattimaisten etikettitulostimien kanssa
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD1221-S0 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 174 mm (6,85″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Säädettävä 40–118 mm (1,57–4,64″) |
| Tuki | S0 – ilman erillistä tukea |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarteen perustuva automaattinen säätö |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 V |
| Mitat (P × L × K) | 43 × 40 × 36 cm |
Mallikoodin AD1221-S0 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 1 | Rullan enimmäisulkohalkaisija 250 mm |
| 2 | Nopeus 225 rpm |
| 2 | Materiaalileveys 174 mm |
| 1 | Säädettävä 40–118 mm hylsytuki |
| S0 | Without support – ilman erillistä lisätukea |
AD1221-S0 ja AD1231-S0 – materiaalileveyden ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki |
|---|---|---|---|---|
| AD1221-S0 | 250 mm | 225 rpm | 174 mm | 40–118 mm säädettävä |
| AD1231-S0 | 250 mm | 225 rpm | 244 mm | 40–118 mm säädettävä |
Mallien rullakapasiteetti, nopeus ja hylsytuki ovat samat. Keskeinen ero on materiaalileveys: AD1221-S0 käsittelee enintään 174 mm:n materiaalia ja AD1231-S0 enintään 244 mm:n materiaalia.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee yhteensopivien valmistajien joukossa muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tuotteet.
AD1221-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen sallittu materiaalileveys, materiaaliradan sijainti ja mahdollisen pohjalevyn yhteensopivuus on tarkistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- 174 mm:iin asti ulottuvat etiketti- ja rullamateriaalit
- Pitkät etikettien tuotantoerät
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD1221-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 174 mm.
Rinnakkaismallit ja vaihtoehdot
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä 40–118 mm:n hylsytuki, 25–76 mm:n erikoisratkaisu tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD1221-S0 Label Rewinder säädettävällä 40–118 mm:n hylsytuella ja virtalähteellä. S0-kokoonpano ei sisällä erillistä raskaan rullan lisätukea. Etikettitulostin, etikettimateriaali, tyhjät rullahylsyt ja tulostinkohtaiset lisävarusteet eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
English Brief
DPR LLC AD1221-S0 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. This configuration handles media up to 174 mm (6.85″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. Maximum speed is 225 rpm.
The AD1221-S0 is equipped with an adjustable 40–118 mm (1.57–4.64″) core holder, allowing different finished-roll core sizes to be used with the same rewinder. A tension arm automatically regulates rewinding speed according to the printer’s media output, while face-in or face-out rewinding can be selected according to the requirements of the downstream process.
S0 means “without support”. The adjustable core holder is part of the AD1221-S0 configuration, while S0 indicates that no separate heavy-roll support is fitted. The combination of 174 mm media width, 250 mm roll capacity, 225 rpm speed and adjustable core holder makes this version a flexible choice between DPR’s narrower 127 mm and wider 244 mm AD configurations.
