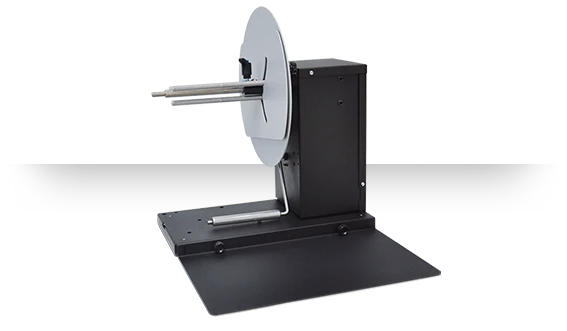

DPR LLC AD1211-S0 – etikettien takaisinkelaaja, 127 mm, Ø 250 mm, 225 rpm
DPR LLC AD1211-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etiketti- tai muun rullamateriaalin hallitusti uudelle rullalle.
AD1211-S0 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämän mallin suurin nopeus on 225 rpm, ja siinä käytetään säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea. S0-kokoonpano tarkoittaa versiota ilman erillistä raskaan rullan lisätukea.
Käyttötarkoitus
AD1211-S0 automatisoi tulostettujen etikettien ja muiden rullamateriaalien keräämisen uudelle rullalle. Ratkaisu vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua etikettirataa kertymästä irrallisena tulostimen ympärille.
Valmis rulla voidaan siirtää esimerkiksi varastointiin, tuotanto- tai pakkauslinjalle, automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn.
Säädettävä 40–118 mm hylsytuki
AD1211-S0:ssa käytetään DPR:n säädettävää 40–118 mm:n (1,57–4,64″) hylsytukea. Sen ansiosta takaisinkelaaja ei ole sidottu yhteen kiinteään hylsyhalkaisijaan, vaan samalla laitteella voidaan käyttää useita eri hylsykokoja.
Säädettävä rakenne soveltuu erityisesti tuotantoympäristöihin, joissa valmiiden etikettirullien hylsykoko vaihtelee materiaalin, asiakkaan tai seuraavan tuotantovaiheen mukaan.
250 mm:n rullakapasiteetti
Takaisinkelaaja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ja vähentää valmiiden rullien vaihtotarvetta.
DPR:n AD-sarjassa on myös 300 mm:n rullakapasiteetilla varustettuja malleja silloin, kun tarvitaan tätä suurempia valmiita rullia.
225 rpm:n nopeus
AD1211-S0:n valmistajan määrittelemä nopeus on 225 rpm. DPR:n mallikoodissa toinen numero määrittää nopeuden: numero 1 tarkoittaa 120 rpm ja numero 2 tarkoittaa 225 rpm. Koska AD1211-S0:n nopeuskoodi on 2, kyseessä on 225 rpm:n versio.
Jos vastaava 250 mm:n rullakapasiteetilla, 127 mm:n materiaalileveydellä, säädettävällä 40–118 mm:n hylsituella ja S0-kokoonpanolla varustettu laite halutaan 120 rpm:n nopeudella, valmistajan koodi on AD1111-S0.
Automaattinen nopeudensäätö
Käyttäjä voi määrittää laitteen ohjauspainikkeilla tarvittavan enimmäisnopeuden. Jännitysvarsi säätää tämän jälkeen todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä tulostimen materiaalintuotannon mukaan.
Tämä auttaa pitämään materiaaliradan hallittuna ilman tarpeettoman voimakasta vetoa tulostimelta tulevaan materiaaliin.
Face-in- ja face-out-kelaus
Ohjauspaneelista voidaan valita face-in- tai face-out-kelaus. Tulostettu etikettipinta voidaan siten sijoittaa valmiin rullan sisä- tai ulkopuolelle seuraavan työvaiheen vaatimusten mukaan.
S0 – ilman erillistä lisätukea
Mallikoodin S0 tarkoittaa DPR:n virallisessa konfiguraatiotaulukossa Without support. AD1211-S0:ssa on siis säädettävä 40–118 mm:n hylsytuki, mutta kokoonpanoon ei kuulu erillistä raskaille rullille tarkoitettua lisätukea.
DPR tarjoaa raskaiden rullien käsittelyyn valinnaista lisätukea. Valmistajan mukaan tuella varustetussa kokoonpanossa säädettävän hylsytuen alue muuttuu 46–118 mm:iin. Tämä ei koske AD1211-S0-mallia, jonka S0-kokoonpanossa käytetään normaalia 40–118 mm:n säätöaluetta.
127 mm:n materiaalileveys
AD1211-S0 käsittelee materiaalia enintään 127 mm:n (5″) leveyteen asti. Tämä on DPR:n AD-sarjan kapein runkoluokka ja soveltuu suurelle osalle 4–5 tuuman ammattimaisia etikettitulostimia.
DPR:n AD-tuoteperheessä on lisäksi 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja malleja.
Tulostimen ja takaisinkelaajan linjaus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön etikettitulostimien kanssa. Valmistajan dokumentaatiossa käytetään printer plate -alustaa tulostimen ja takaisinkelaajan oikeaan keskinäiseen sijoittamiseen ja materiaaliradan linjaukseen.
Valmistaja tarjoaa lisäksi tulostinkohtaisia pohjalevyjä eri tulostinmalleille, jotta tulostin ja takaisinkelaaja voidaan sovittaa samaan materiaalilinjaan.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa toiminnassa, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin kuluttua takaisinkelaajan pyöriminen pysähtyy, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu DPR AD Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 225 rpm
- Säädettävä 40–118 mm (1,57–4,64″) hylsytuki
- S0 – ilman erillistä raskaan rullan lisätukea
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Face-in- ja face-out-kelaus
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
- Inline-käyttö ammattimaisten etikettitulostimien kanssa
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | AD1211-S0 |
| Tuotetyyppi | Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Säädettävä 40–118 mm (1,57–4,64″) |
| Tuki | S0 – Without support |
| Kelaussuunta | Face-in / face-out |
| Nopeudensäätö | Jännitysvarteen perustuva automaattinen säätö |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
Mallikoodin AD1211-S0 merkitys
| Koodiosa | Merkitys |
|---|---|
| AD | Label Rewinder |
| 1 | Rullan enimmäisulkohalkaisija 250 mm |
| 2 | Nopeus 225 rpm |
| 1 | Materiaalileveys 127 mm |
| 1 | Säädettävä 40–118 mm hylsytuki |
| S0 | Without support – ilman erillistä lisätukea |
AD1211-S0 ja AD1111-S0 – nopeusero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki |
|---|---|---|---|---|
| AD1211-S0 | 250 mm | 225 rpm | 127 mm | 40–118 mm säädettävä |
| AD1111-S0 | 250 mm | 120 rpm | 127 mm | 40–118 mm säädettävä |
Mallien muut pääominaisuudet ovat samat. Olennainen ero on nopeus: AD1211-S0 on 225 rpm:n versio ja AD1111-S0 on 120 rpm:n versio.
AD1211-S0 ja AD1214-S4 – hylsyratkaisun ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsyratkaisu |
|---|---|---|---|---|
| AD1211-S0 | 250 mm | 225 rpm | 127 mm | Säädettävä 40–118 mm |
| AD1214-S4 | 250 mm | 225 rpm | 127 mm | Kiinteä 76 mm / 3″ |
AD1211-S0 on oikea vaihtoehto silloin, kun tuotannossa käytetään useita eri hylsyhalkaisijoita. AD1214-S4 soveltuu puolestaan ympäristöön, jossa valmiit rullat standardoidaan kiinteälle 3″ hylsylle.
Yhteensopivuus
DPR:n AD Label Rewinder -sarja on suunniteltu inline-käyttöön lämpö-, lämpösiirto- ja inkjet-etikettitulostimien kanssa. Valmistaja mainitsee yhteensopivien valmistajien joukossa muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-tuotteet.
AD1211-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Käytettävän tulostimen sallittu materiaalileveys, materiaaliradan sijainti ja mahdollinen tulostinkohtainen pohjalevy on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja ammattimainen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Pitkät etikettien tuotantoerät
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
- Automaattiseen etiketöintiin tai muuhun jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
AD1211-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit
DPR:n AD Label Rewinder -sarjassa on 127 mm:n, 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja malleja sekä 250 mm:n ja 300 mm:n rullakapasiteetteja. Nopeusvaihtoehdot ovat 120 rpm ja 225 rpm. Hylsyratkaisuksi voidaan mallista riippuen valita säädettävä 40–118 mm:n hylsytuki, erityinen 25–76 mm:n ratkaisu tai kiinteä 76 mm:n / 3″ hylsytuki.
Toimitussisältö
Toimitukseen kuuluu DPR AD1211-S0 Label Rewinder säädettävällä 40–118 mm:n hylsytuella, printer plate -alustalla ja virtalähteellä. S0-kokoonpano ei sisällä erillistä raskaan rullan lisätukea. Etikettitulostin, etikettimateriaali ja tyhjät rullahylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsyratkaisun ja tulostinkohtaisen kokoonpanon valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder AD Series:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC AD1211-S0 is a professional motorized label rewinder designed for inline use with thermal, thermal-transfer and inkjet label printers. It handles media up to 127 mm (5″) wide and rewinds finished rolls up to 250 mm (10″) in outside diameter. The correct maximum speed for this SKU is 225 rpm.
The AD1211-S0 features an adjustable 40–118 mm (1.57–4.64″) core holder, allowing different finished-roll core sizes to be used with the same rewinder. A tension arm automatically regulates the rewinding speed according to the printer’s media output, and the operator can select face-in or face-out rewinding.
S0 means “without support”. No separate heavy-roll support is fitted. The otherwise equivalent 120 rpm configuration is AD1111-S0; AD1211-S0 must therefore not be listed as a 120 rpm model.
