Custom VKP80III – nopea kioskitulostin USB- ja RS232-takaliitännöillä
Custom 915DX010700300 VKP80III on ammattikäyttöön suunniteltu suoraterminen kioski- ja lipputulostin itsepalvelupäätteisiin, maksuautomaatteihin, lippujärjestelmiin ja muihin OEM-laiteintegraatioihin. Kompakti rakenne yhdistyy yli 250 mm/s tulostusnopeuteen, automaattiseen paperinkäsittelyyn ja kioskiympäristöön suunniteltuun toimintavarmuuteen.
Tulostustarkkuus on 203 dpi eli 8 dots/mm. Säädettävä paperinsyöttö mahdollistaa 50–82,5 mm leveiden lämpömateriaalien käytön. Tulostin soveltuu tekstin, grafiikan, kuittien, lippujen sekä 1D- ja 2D-koodien tulostamiseen.
Käyttötarkoitus
VKP80III on suunniteltu erityisesti itsepalveluratkaisuihin, joissa tulostimen tulee toimia luotettavasti osana suurempaa laitekokonaisuutta. Tyypillisiä käyttökohteita ovat itsepalvelukioskit, maksuautomaatit, pysäköintijärjestelmät, lippuautomaatit, jonotusjärjestelmät, informaatiopäätteet, myyntiautomaatit ja muut automaattiset palvelupisteet.
Laaja −20…+70 °C käyttölämpötila tukee käyttöä myös tavallista vaativammissa laiteympäristöissä. Lopullisen kioskin ympäristöolosuhteet, ilmanvaihto, sähkönsyöttö ja mekaaninen toteutus tulee kuitenkin huomioida integraation suunnittelussa.
Presenter ja retract – hallittu tulosteen luovutus
VKP80III:ssa on automaattinen ticket presenter, jonka avulla valmis kuitti tai lippu voidaan luovuttaa hallitusti käyttäjälle vasta tulostuksen ja leikkauksen valmistuttua. Presenter-rakenne vähentää käyttäjän mahdollisuutta vetää paperia tulostuksen aikana ja auttaa hallitsemaan tulosteen ulostuloa itsepalvelulaitteessa.
Retract-toiminto mahdollistaa noutamatta jääneen tulosteen vetämisen takaisin laitteen sisälle. Tämä vähentää kioskin ulostuloon jääviä kuitteja ja lippuja sekä parantaa valvomattoman itsepalvelupisteen käytettävyyttä.
Anti-jamming ja paperinkäsittely
VKP80III:ssa on paperitukosten ehkäisemiseen suunniteltu anti-jamming-järjestelmä sekä toiminto paperiradan puhdistamiseen ja mahdollisen tukoksen poistamiseen. Nämä ominaisuudet ovat tärkeitä erityisesti itsepalvelulaitteissa, joissa tulostimen pitäisi pystyä toimimaan pitkiä aikoja ilman jatkuvaa henkilökunnan valvontaa.
915DX010700300-version paperileveys on säädettävissä 50–82,5 mm:n alueella ja paperin valmistajan määrittelemä painoalue on 60–110 g/m². Paperirullan enimmäishalkaisija on 180 mm, mikä mahdollistaa suuren paperikapasiteetin suhteellisen kompaktissa kioskirakenteessa.
Keskeiset ominaisuudet
- Suora lämpötulostus
- 203 dpi / 8 dots/mm tulostustarkkuus
- Tulostusnopeus yli 250 mm/s
- Säädettävä 50–82,5 mm paperileveys
- Paperin paino 60–110 g/m²
- Paperirullan halkaisija enintään 180 mm
- Automaattinen ticket presenter
- Retract-toiminto noutamatta jääneen tulosteen takaisinvetoon
- Automaattinen leikkuri
- Patentoitu anti-jamming-järjestelmä
- USB- ja RS232-liitännät
- Liittimet tulostimen takaosassa
- 24 VDC ±10 % sähkönsyöttö
- Laaja −20…+70 °C käyttölämpötila
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915DX010700300 |
| Malli | VKP80III |
| Tuotetyyppi | Kioski- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus (Direct Thermal) |
| Tulostustarkkuus | 203 dpi / 8 dots/mm |
| Tulostusnopeus | Yli 250 mm/s |
| Paperileveys | 50–82,5 mm |
| Paperin paino | 60–110 g/m² |
| Paperirullan enimmäishalkaisija | 180 mm |
| Liitännät | USB, RS232 |
| Liittimien sijainti | Takana (Rear Connectors) |
| Presenter | Kyllä, automaattinen ticket presenter |
| Retract | Kyllä |
| Leikkuri | Automaattinen leikkuri |
| Anti-jamming | Kyllä |
| Emulointi | CUSTOM/POS |
| Datapuskuri | 16 KB teksti / 1 MB grafiikka |
| Flash-muisti | 5 MB, josta 1 MB käyttäjän käytettävissä |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 1 A (12,5 % pisteistä aktiivisena) |
| MTBF | 450 000 tuntia (elektroniikkakortti) |
| Tulostuspään käyttöikä | 200 km / 100 miljoonaa pulssia |
| Leikkurin MCBF | 1 000 000 leikkausta |
| Käyttölämpötila | −20…+70 °C |
| Mitat (P × K × L) | 143,5 × 76,4 × 116 mm |
| Paino | 0,8 kg |
Mallikohtainen kokoonpano – 915DX010700300

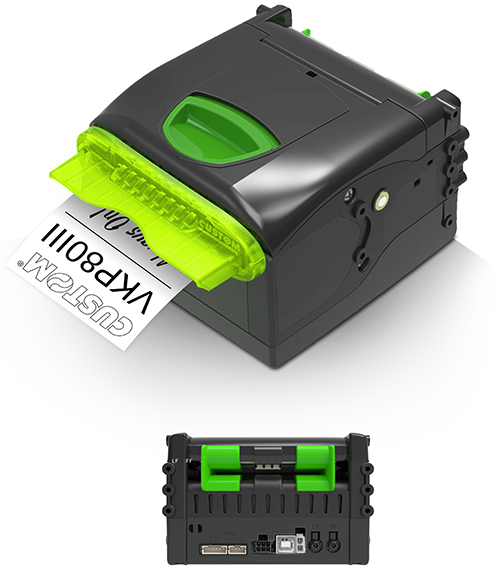

915DX010700300 on VKP80III-sarjan USB + RS232 -kokoonpano, jossa liittimet sijaitsevat tulostimen takaosassa. Rear Connectors on tämän SKU:n olennainen mekaaninen ero sarjan sivuliittimillä varustettuun USB + RS232 -versioon verrattuna.
USB mahdollistaa suoran yhteyden yhteensopivaan isäntälaitteeseen ja RS232 tarjoaa perinteisen sarjaliitännän kioski- ja automaatiojärjestelmiin. Takaliittimien vaatima tila tulee ottaa huomioon jo kioskin mekaanisessa suunnittelussa, jotta kaapelit voidaan asentaa ilman liian tiukkoja taivutuksia ja tulostin voidaan tarvittaessa irrottaa huoltoa varten.
Kompakti rakenne kioski-integraatioon
VKP80III:n mitat ovat 143,5 × 76,4 × 116 mm ja paino noin 0,8 kg. Kompakti tulostinmekanismi helpottaa sijoittamista kioskin sisälle ja jättää tilaa paperirullalle, virtalähteelle sekä muulle elektroniikalle.
Koska kyseessä on integroitava kioskitulostin, suunnittelussa tulee huomioida itse tulostimen lisäksi paperirullan sijoitus, paperin kulkureitti, tulosteen ulostulo, presenter- ja retract-toiminnot, huollettavuus, kaapelointi sekä 24 VDC:n sähkönsyöttö.
Paperi ja tulostusmateriaali
VKP80III käyttää suoratermistä paperia eikä tarvitse värinauhaa, mustetta tai värikasettia. Tälle 915DX010700300-versiolle valmistaja määrittelee paperileveydeksi 50–82,5 mm, paperin painoksi 60–110 g/m² ja paperirullan enimmäishalkaisijaksi 180 mm.
Sopiva lämpöpaperi valitaan tulosteen käyttötarkoituksen, vaaditun säilyvyyden, käyttöympäristön sekä mahdollisten kohdistusmerkintöjen perusteella.
Käyttökohteita
- Itsepalvelukioskit
- Maksuautomaatit
- Lippuautomaatit
- Pysäköintiautomaatit
- Jonotusjärjestelmät
- Informaatiopäätteet
- Myyntiautomaatit
- Vähittäiskaupan itsepalveluratkaisut
- OEM-laiteintegraatiot
Lisävarusteet
- Paperirullapidike
- Near-paper-end-sensori
- 24 V virtalähde
- Virtalähteen kaapelit
- RS232-kaapeli / adapterikaapeli
- Shutter-kit tulosteen ulostuloon
- Return Paper Kit tähän Rear Connectors -versioon
Tuotteen valinta
Custom 915DX010700300 VKP80III on sopiva valinta, kun kioskiin tai automaattiin tarvitaan nopea 50–82,5 mm:n suoraterminen tulostin, automaattinen leikkuri, hallittu presenter- ja retract-paperinkäsittely sekä USB- ja RS232-liitännät.
Juuri tämän version valinnassa tulee huomioida takaosaan sijoitetut liittimet. Jos kioskin rakenteessa kaapelointi on helpompi toteuttaa tulostimen sivulta, VKP80III-sarjasta on ollut saatavana myös Side Connectors -kokoonpano. Oikea versio kannattaa valita kioskin mekaanisen rakenteen ja käytettävän isäntäliitännän perusteella.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: VKP80III
Tuotekoodi: 915DX010700300
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-printers/vkp80iii
Tuotteen mekaaniset asennusmitat, sähkönsyöttö ja integraatiovaatimukset tulee tarkistaa Customin VKP80III-dokumentaatiosta ennen uuden kioski- tai automaattiratkaisun lopullista suunnittelua.
English Brief
Custom 915DX010700300 VKP80III is a compact high-performance direct thermal kiosk printer designed for self-service terminals, payment kiosks, ticketing systems and OEM applications. It provides 203 dpi resolution, print speeds above 250 mm/s and supports adjustable paper widths from 50 to 82.5 mm. This specific configuration features USB and RS232 interfaces with rear-mounted connectors. An automatic cutter, ticket presenter, retract function and anti-jamming system make it particularly suitable for unattended applications requiring reliable and controlled receipt or ticket handling.
