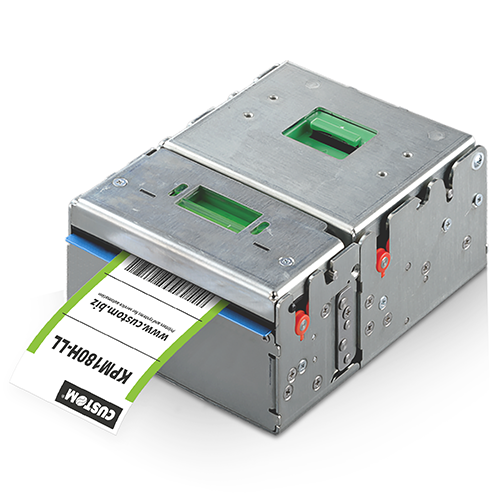

Custom KPM180H-LL – kompakti linerless-kioskitulostin cutter- ja presenter-toiminnoilla
Custom 915AH030100700 KPM180H-LL on kompakti suoraterminen OEM- ja kioskitulostin lippujen, kuponkien, boarding pass -tulosteiden, baggage tag -tunnisteiden ja muiden itsepalvelutulosteiden tuottamiseen. KPM180H on suunniteltu erityisesti sovelluksiin, joissa tulostimelta vaaditaan pientä kokoa, nopeaa tulostusta, laajaa materiaalitukea ja luotettavaa automaattista tulosteen käsittelyä.
915AH030100700 on KPM180H-LL-sarjan kokoonpano, jossa ovat Ethernet, USB, automaattinen leikkuri ja presenter. SKU:n tunnettu valmistajanimike on KPM180H-LL CUT PRES ETH USB Standard.
Käyttötarkoitus
KPM180H soveltuu erityisesti itsepalvelu- ja OEM-ratkaisuihin, kuten lippuautomaatteihin, pysäköintijärjestelmiin, kuponki- ja voucher-tulostukseen, joukkoliikenteeseen, matkustusjärjestelmiin, lentoasemien itsepalveluun, huvipuistojen liputukseen sekä terveydenhuollon ranneke- ja tunnistesovelluksiin.
KPM180H-LL-versio on tarkoitettu myös linerless-tyyppisten materiaalien käsittelyyn. Lopullisen materiaalin soveltuvuus tulee aina varmistaa materiaalirakenteen, paksuuden, pintakäsittelyn ja käyttötarkoituksen perusteella.
Materiaalileveys 20–82,5 mm
KPM180H:n säädettävä materiaalileveys on 20–82,5 mm ja suurin tulostusleveys 80 mm. Laaja säätöalue mahdollistaa saman tulostinalustan käyttämisen hyvin erilaisiin lippu-, kuponki-, tunniste- ja itsepalvelusovelluksiin.
Valmistajan ilmoittama materiaalin painoalue on 70–255 g/m² ja suurin materiaalipaksuus 270 µm. Tulostin käsittelee materiaalia sekä rullalta että fanfold-syöttönä.
Automaattinen cutter ja presenter
Tähän 915AH030100700-kokoonpanoon kuuluu automaattinen leikkuri ja presenter. Leikkurin valmistajan ilmoittama kestoikä on 1 000 000 leikkausta.
Presenter mahdollistaa tulosteen hallitun luovuttamisen käyttäjälle. KPM180H:n cutter/ejector-rakenne voidaan sovelluksesta riippuen käyttää kahdella tavalla:
- Cut & Hold: tuloste leikataan ja pidetään presenterissa, kunnes käyttäjä ottaa sen.
- Cut & Drop: tuloste leikataan ja syötetään eteenpäin esimerkiksi kioskin erilliseen tulostekouruun.
Tämä tekee KPM180H:sta tavallista pöytätulostinta paremmin soveltuvan valvomattomiin itsepalveluympäristöihin.
Tulostus
KPM180H-sarjasta on olemassa 200 ja 300 dpi:n versioita. Valmistajan nykyisen yleisen KPM180H-dokumentaation mukaan 200 dpi:n version tulostusnopeus on 200 mm/s ja 300 dpi:n version 150 mm/s.
Koska 915AH030100700-SKU:n tarkkuutta ei ole valmistajan nykyisellä yleisellä mallisivulla eritelty erillisenä mallirivinä, tämän tuotteen kuvauksessa ei ole syytä päätellä dpi-versiota pelkän sarjatiedon perusteella. Integraatioprojektissa tarkka tulostuspääversio kannattaa varmistaa toimitettavan laitteen valmistajadokumentaatiosta.
Ethernet ja USB
915AH030100700-version mallikohtaiset liitännät ovat Ethernet ja USB. Ethernet mahdollistaa tulostimen liittämisen verkkopohjaiseen itsepalvelujärjestelmään, kun taas USB soveltuu suoraan yhteyteen kioskin tai muun isäntälaitteen kanssa.
KPM180H-alustasta on saatavana myös RS232-liitäntää käyttäviä versioita, mutta RS232:ta ei tule lisätä tämän SKU:n varsinaisiin liitäntöihin, koska 915AH030100700:n tunnistettu kokoonpano on nimenomaan ETH USB.
Materiaalintunnistus
KPM180H sisältää liikkuvat tunnistimet black mark -merkintöjen sekä läpikuultavien gap/hole-kohtien tunnistamiseen. Sensorien paikka voidaan määrittää materiaalin mukaan, mikä mahdollistaa tulostuksen ja leikkauksen tarkan kohdistamisen ennalta määritellyn mittaisiin lippuihin ja tunnisteisiin.
Lisäksi tulostin valvoo muun muassa tulostuspään lämpötilaa, paperin läsnäoloa, kannen tilaa ja ulkoista near-end-paperianturia.
Keskeiset ominaisuudet
- Suora lämpötulostus kiinteällä tulostuspäällä
- Kompakti OEM- ja kioskitulostin
- KPM180H-LL linerless -kokoonpano
- Materiaalileveys 20–82,5 mm
- Tulostusleveys enintään 80 mm
- Materiaalipaino 70–255 g/m²
- Materiaalipaksuus enintään 270 µm
- Rulla- ja fanfold-materiaalien käsittely
- Ethernet
- USB
- Automaattinen leikkuri
- Presenter / ejector
- Cut & Hold- ja Cut & Drop -toiminnot
- Black mark- ja translucent gap/hole -tunnistus
- 1D- ja 2D-viivakoodien tulostus
- Tulostuspään käyttöikä 100 km / 100 miljoonaa pulssia
- Leikkurin kestoikä 1 000 000 leikkausta
- Käyttölämpötila −10…+60 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915AH030100700 |
| Malli | KPM180H-LL |
| SKU-kokoonpano | KPM180H-LL CUT PRES ETH USB Standard |
| Tuotetyyppi | OEM-/kioski- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Materiaalileveys | 20–82,5 mm |
| Tulostusleveys | Enintään 80 mm |
| Materiaalipaino | 70–255 g/m² |
| Materiaalipaksuus | Enintään 270 µm |
| Materiaalinsyöttö | Rulla / fanfold |
| Liitännät tässä SKU:ssa | Ethernet, USB |
| Leikkuri | Kyllä, automaattinen |
| Presenter | Kyllä |
| Presenter-toiminnot | Cut & Hold / Cut & Drop |
| Emulointi | CUSTOM/POS, SVELTA |
| Datapuskuri | 16 KB |
| Flash-muisti | 1 MB sisäinen + 8 MB ulkoinen, josta 4 MB käyttäjälle |
| RAM | 128 KB sisäinen + 8 MB ulkoinen |
| Viivakoodit | UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32 |
| 2D-koodit | PDF417, Data Matrix, Aztec, QR Code |
| Sensorit | Tulostuspään lämpötila, paper presence, säädettävä black mark / translucent gap-hole, cover open, external low paper |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, OPOS, Android, iOS |
| Ohjelmistotyökalut | PrinterSet, Status Monitor, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 1,5 A |
| MTBF | 113 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 100 km / 100 miljoonaa pulssia |
| Leikkurin MCBF | 1 000 000 leikkausta |
| Käyttölämpötila | −10…+60 °C |
| Mitat | 149,5 × 108 × 67 mm |
| Paino | Noin 1,5 kg |
Mallikohtainen kokoonpano – 915AH030100700
915AH030100700 on KPM180H-LL:n Cutter + Presenter + Ethernet + USB -kokoonpano. SKU:n kaupallisissa tuotetiedoissa se esiintyy nimellä KPM180H-LL CUT PRES ETH USB Standard.
Tämän SKU:n tärkein ero KPM180H-perheen RFID-versioihin on se, ettei tuotetta tule kuvata RFID-tulostimeksi tai RFID Ready UHF -malliksi. RFID-ominaisuudet kuuluvat erillisiin KPM180H-LL-kokoonpanoihin.
Linerless-käyttö
KPM180H-LL on KPM180H-perheen linerless-versio. Linerless-ratkaisussa materiaalia voidaan käyttää ilman perinteistä irrotettavaa taustapaperia, mikä voi vähentää syntyvää jätemäärää ja helpottaa materiaalinkäsittelyä esimerkiksi baggage tag- ja muissa itsepalvelutunnistesovelluksissa.
Linerless-materiaalien ominaisuudet vaihtelevat, joten materiaalin toimivuus tulostuspään, leikkurin ja presenter-mekanismin kanssa on varmistettava ennen tuotantokäyttöä.
Käyttökohteita
- Itsepalvelukioskit
- Lippuautomaatit
- Kuponki- ja voucher-tulostus
- Pysäköintijärjestelmät
- Metro- ja bussiliput
- Boarding pass -tulostus
- Baggage tag -sovellukset
- Huvipuistojen liputus
- Terveydenhuollon ranneke- ja tunnistetulostus
- OEM-laiteintegraatiot
Integraatiossa huomioitavaa
KPM180H-LL on komponenttitason OEM-tulostin. Kioskin tai muun päätelaitteen rakenteessa tulee huomioida materiaalin syöttö, tulosteen ulostuloreitti, presenter-mekanismin vaatima tila, kaapelointi, 24 VDC -sähkönsyöttö sekä paperin vaihtamiseen ja huoltoon tarvittava pääsy.
Jos järjestelmä tarvitsee RFID UHF -toiminnallisuutta, tulee valita erikseen siihen tarkoitettu KPM180H-LL RFID- tai RFID Ready -kokoonpano. Tämä 915AH030100700 on Ethernet- ja USB-liitännöillä sekä cutter/presenter-rakenteella varustettu standardi linerless-versio.
Toimitussisältö
KPM180H-alustan valmistajan ilmoittamaan vakiotoimitukseen kuuluvat laite, paper block guide, kaapelilla varustettu ulkoinen low-paper-sensori sekä paperileveyden reducer. Projektikohtainen toimitussisältö ja mahdolliset virtalähteet tai muut lisävarusteet tulee varmistaa tilauksen yhteydessä.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: KPM180H / KPM180H-LL
Tuotekoodi: 915AH030100700
SKU-kokoonpano: KPM180H-LL CUT PRES ETH USB Standard
Valmistajan tuotesivu: https://www.custom.biz/en_GB/product/hardware/printers/self-service-kiosk-printers/kpm180h
Valmistajan datasheet: https://www.custom.biz/en_GB/download/kpm180h
English Brief
Custom 915AH030100700 KPM180H-LL is a compact direct thermal OEM and self-service ticket printer designed for linerless ticket, voucher, boarding pass, baggage tag and kiosk applications. This specific configuration combines Ethernet and USB connectivity with an automatic cutter and presenter. The KPM180H platform supports media widths from 20 to 82.5 mm, media weights from 70 to 255 g/m² and roll or fanfold feeding. The programmable presenter supports both Cut & Hold and Cut & Drop operation, making the printer well suited for unattended self-service installations.
