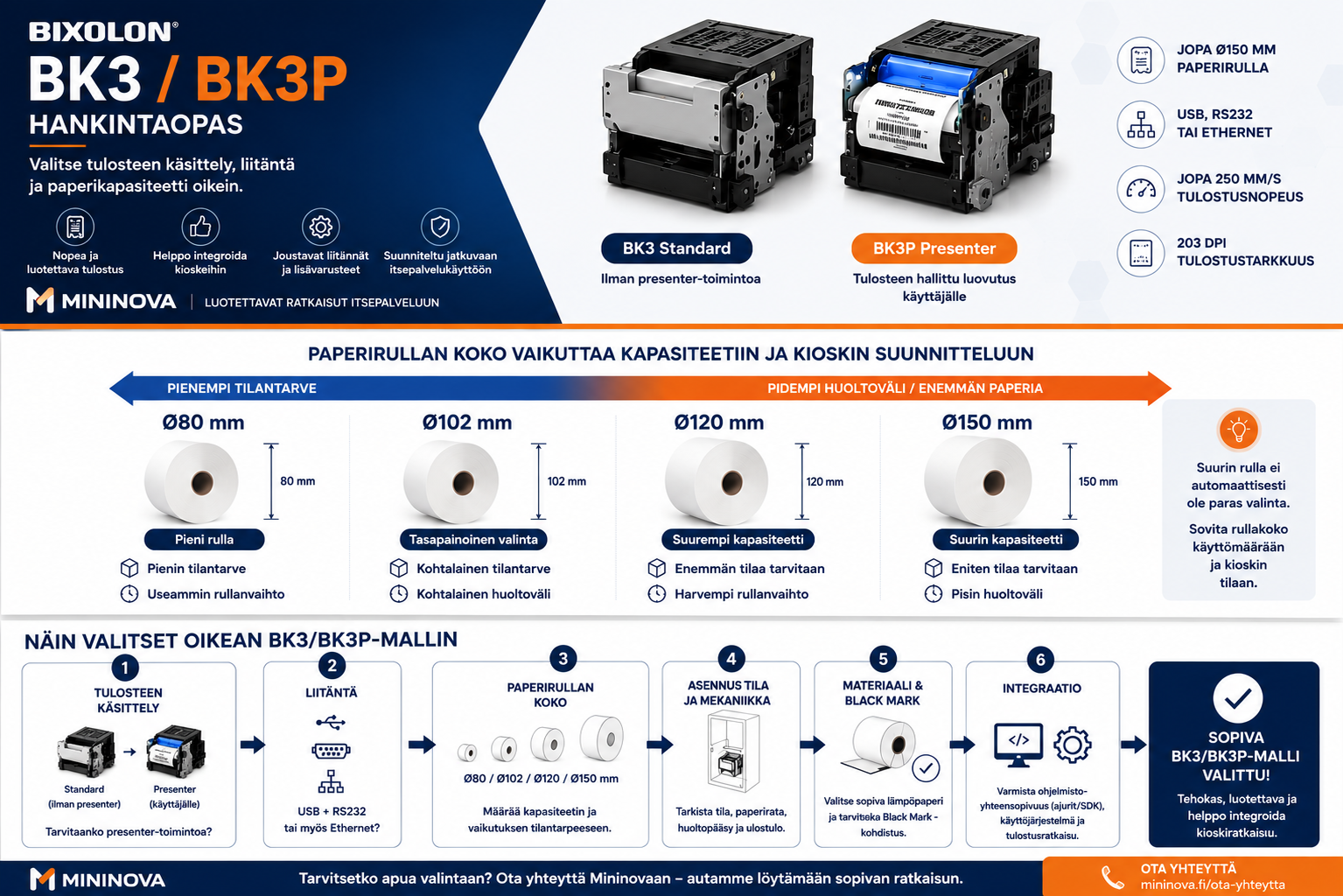

BIXOLON BK3 / BK3P -kioskitulostimien hankintaopas

BIXOLON BK3 BK3P -kioskitulostimien hankintaopas auttaa valitsemaan käyttökohteeseen sopivan tulostusmekanismin, liitännät ja paperirullaratkaisun. BIXOLON BK3-31 on 3 tuuman Direct Thermal -suoralämpötulostukseen perustuva open-frame-tulostusmekanismi, joka on tarkoitettu integroitavaksi kioskeihin, automaatteihin ja muihin itsepalvelujärjestelmiin.

BK3/BK3P-mallin valinnassa ei ole kyse vain tulostimen teknisistä ominaisuuksista. Tulosteen käsittely, paperikapasiteetti, tavoiteltu huoltoväli ja tulostusratkaisun tarvitsema fyysinen tila vaikuttavat myös kioskin rakenteeseen.

Oikean mallin valinta voidaan käytännössä rajata muutamaan keskeiseen kysymykseen: tarvitaanko presenter, tarvitaanko Ethernet, kuinka suuri paperirullakapasiteetti tarvitaan ja kuinka paljon tilaa tulostimelle, paperirullalle sekä huollolle on käytettävissä.

Sisällysluettelo

1. BK3 Standard vai BK3P Presenter?
2. Paperirullan koko vaikuttaa kapasiteettiin ja kioskin suunnitteluun
3. USB, RS232 vai Ethernet?
4. Mininovan BIXOLON BK3/BK3P -mallit
5. Kioskin mekaaninen suunnittelu
6. Lämpöpaperi ja Black Mark
7. Ohjelmistot ja järjestelmäintegraatio
8. Tyypillisiä käyttökohteita
9. Näin valitset BK3 / BK3P-mallin
10. Etkö ole varma oikeasta BK3 / BK3P-mallista?

1. BK3 Standard vai BK3P Presenter?

Ensimmäinen valinta liittyy siihen, miten valmis tuloste luovutetaan käyttäjälle.

BK3 Standard

BK3 Standard soveltuu järjestelmiin, joissa erillistä presenter-mekanismia ei tarvita. Tuloste leikataan ja johdetaan kioskin rakenteen määrittelemää paperirataa pitkin käyttäjän saataville.

Standard-rakenne voi olla tarkoituksenmukainen esimerkiksi silloin, kun kioskin oma mekaaninen rakenne huolehtii tulosteen ulostulosta tai käyttökohde ei edellytä tulosteen hallittua luovutusta.

Mininovan nykyisessä BK3-valikoimassa Standard-vaihtoehdot ovat:

• BK3-31AC/BEG – USB + RS232, Ø120 mm paperirulla
• BK3-31ZC/BEG – USB + RS232 + Ethernet, Ø120 mm paperirulla

BK3P Presenter

BK3P-versiossa tulostusmekanismiin kuuluu presenter, joka mahdollistaa valmiin ja leikatun tulosteen hallitun luovuttamisen käyttäjälle.

Presenter on hyödyllinen erityisesti itsepalvelujärjestelmissä, joissa tulostin sijaitsee kioskin sisällä ja kuitti, lippu tai muu tuloste halutaan tuoda hallitusti käyttäjän saataville vasta tulostuksen ja leikkauksen valmistuttua.

Presenter vaikuttaa samalla kioskin mekaaniseen suunnitteluun. Tulosteen ulostuloaukko ja mekanismin sijainti on sovitettava niin, että paperi pääsee kulkemaan presenterista käyttäjälle esteettä.

BIXOLON BK3 -tuoteperheeseen kuuluu lisäksi BK3R Retractor -ratkaisu sovelluksiin, joissa noutamatta jääneen tulosteen käsittely on osa järjestelmän toimintaa. Retractor käsitellään tässä tuoteperheen vaihtoehtona eikä Mininovan nykyisen BK3/BK3P-valikoiman perusmallina.

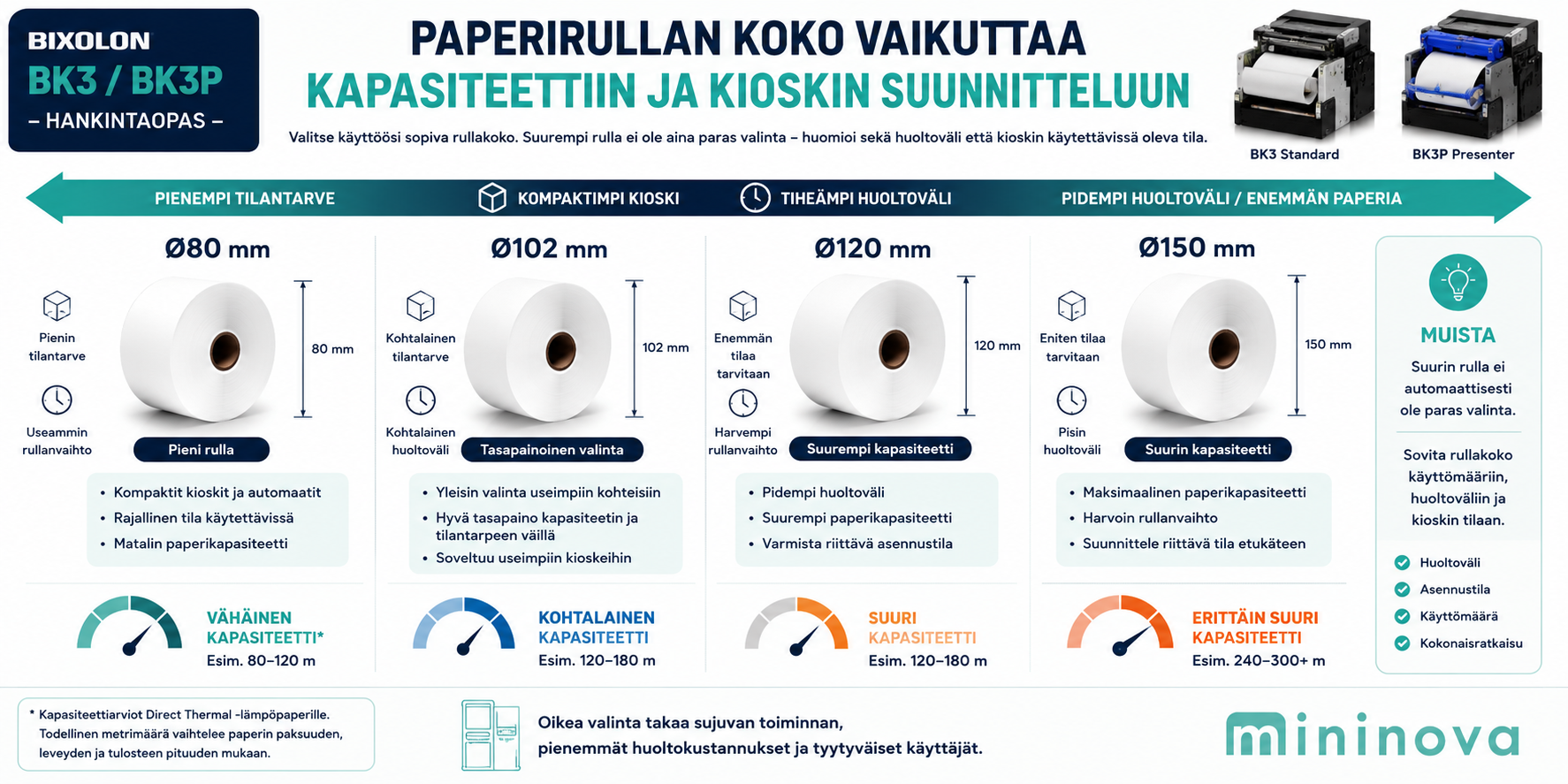

2. Paperirullan koko vaikuttaa kapasiteettiin ja kioskin suunnitteluun

Paperirullan halkaisija on yksi BK3/BK3P-ratkaisun tärkeimmistä valintaperusteista, koska se vaikuttaa sekä paperikapasiteettiin että kioskin sisäiseen tilantarpeeseen.

Mininovan nykyisissä BK3P Presenter -malleissa käytetään Ø80, Ø102, Ø120 ja Ø150 mm:n paperirullaratkaisuja.

Suurempi rulla sisältää enemmän paperia ja vähentää paperinvaihtojen tarvetta. Suuren käyttöasteen itsepalvelupisteessä tällä voi olla merkittävä vaikutus kioskin ylläpitoon ja tavoiteltuun huoltoväliin.

Suurempi paperirulla ei kuitenkaan automaattisesti ole parempi vaihtoehto. Rullan koon kasvaessa myös kioskin sisällä tarvittava tila kasvaa.

Ø80, Ø102, Ø120 vai Ø150 mm?

Sopiva paperirullakoko on käytännössä tulostuskapasiteetin, tavoitellun huoltovälin ja kioskin käytettävissä olevan asennustilan yhteensovittamista.

Uutta kioskia suunniteltaessa paperirullan koko kannattaa määritellä yhdessä tulostusmekanismin kanssa ennen koteloinnin ja sisäisen mekaniikan lopullista mitoitusta.

3. USB, RS232 vai Ethernet?

BK3/BK3P-mallia valittaessa liitäntä määräytyy sen mukaan, miten tulostusmekanismi liitetään kioskin ohjausjärjestelmään.

Mininovan nykyisessä valikoimassa on kaksi pääasiallista liitäntäkokoonpanoa:

• USB Type B + RS232
• USB Type B + RS232 + Ethernet

USB – paikallinen yhteys kioskin ohjaimeen

USB soveltuu hyvin ratkaisuun, jossa tulostusmekanismi on liitetty suoraan saman kioskin tietokoneeseen, teollisuus-PC:hen tai muuhun ohjaimeen. Tällaisessa rakenteessa tulostimen ei välttämättä tarvitse olla itsenäinen verkkolaite.

RS232 – käyttökelpoinen integraatioliitäntä

RS232 on edelleen käytössä monissa laiteintegraatioissa ja järjestelmissä, joissa sarjaliikenne kuuluu olemassa olevaan järjestelmäarkkitehtuuriin. Se voi olla tärkeä myös vanhemman kioskialustan uudistamisessa.

Ethernet – verkotettuun järjestelmään

Ethernet-versio soveltuu tilanteisiin, joissa tulostusmekanismi halutaan liittää IP-verkon kautta osaksi kioski- tai taustajärjestelmää.

Ethernet ei kuitenkaan ole automaattisesti USB- tai RS232-liitäntää parempi vaihtoehto. Liitäntä kannattaa valita järjestelmän todellisen arkkitehtuurin perusteella.

Liitäntäyhteensopivuus ei myöskään yksin tarkoita ohjelmistoyhteensopivuutta. Käytettävä sovellus, käyttöjärjestelmä, ajuri tai SDK on tarkistettava osana järjestelmää.

4. Mininovan BIXOLON BK3/BK3P -mallit

Kun tulosteen käsittely, tarvittava liitäntä ja paperirullakapasiteetti on määritelty, sopiva malli voidaan rajata nopeasti.

Mallien yhteisiä keskeisiä ominaisuuksia ovat Direct Thermal -suoralämpötulostus, 203 dpi:n tulostustarkkuus, jopa 250 mm/s tulostusnopeus ja enintään 72 mm tulostusleveys.

5. Kioskin mekaaninen suunnittelu

BK3/BK3P on open-frame-tulostusmekanismi. Sitä ei sijoiteta kioskin sisään samalla tavalla kuin valmista pöytätulostinta, vaan tulostusmekanismi, paperirulla, paperirata ja tulosteen ulostulo muodostavat yhdessä osan kioskin mekaanista rakennetta.

Pelkkä tulostimen ulkomitta ei riitä

Suunnittelussa on huomioitava tulostusmekanismin lisäksi:

• paperirulla ja sen pidike
• paperin kulkureitti
• liittimet ja kaapelointi
• presenter ja tulosteen ulostulo
• paperirullan vaihtamiseen tarvittava tila
• paperitukoksen poistaminen
• huolto- ja puhdistuspääsy.

Paperirullan pitää myös olla vaihdettavissa

Paperirulla on säännöllisesti vaihdettava kulutustarvike. Siksi ei riitä, että uusi rulla mahtuu kioskin sisään. Se pitää pystyä myös vaihtamaan nopeasti ja ilman tarpeetonta muiden komponenttien purkamista.

Erityisesti Ø120 ja Ø150 mm:n rullaratkaisuissa kannattaa tarkistaa etukäteen sekä rullan vaatima tila että rullan vaihtamiseen tarvittava vapaa tila.

Paperirata ja tulosteen ulostulo

Paperin pitää kulkea rullalta tulostusmekanismille hallitusti ilman tarpeetonta vastusta. Myös presenter-mallin ulostuloaukko on sijoitettava niin, että valmis tuloste pääsee liikkumaan mekanismilta käyttäjälle esteettä.

Hyvä kioskisuunnittelu ei tarkoita vain sitä, että tulostin mahtuu koteloon. Tulostimen pitää myös olla täytettävissä, käytettävissä ja huollettavissa koko kioskin elinkaaren ajan.

Vertaatko myös muita kioskitulostinratkaisuja? Jos BK3/BK3P-mallien lisäksi haluat tarkastella laajemmin erilaisia OEM- ja kioskitulostimia, niiden mekaanista integraatiota, materiaalileveyksiä ja tulosteen käsittelyvaihtoehtoja, tutustu myös Custom-kioskitulostimien valintaoppaaseen.

6. Lämpöpaperi ja Black Mark

BK3/BK3P käyttää Direct Thermal -suoralämpötulostusta. Tulostus tapahtuu suoraan lämpöherkälle materiaalille, joten erillistä ribbonia, värinauhaa, mustetta tai värikasettia ei tarvita.

Paperia ei kuitenkaan kannata määritellä vain leveyden ja rullan halkaisijan perusteella. Käyttökohteesta riippuen huomioidaan muun muassa:

• paperin leveys
• paperin paksuus
• rullan ulkohalkaisija ja rakenne
• lämpöherkkyys
• tulosteen säilyvyystarve
• käyttöympäristö
• mahdollinen esipainatus
• Black Mark -kohdistuksen tarve.

Black Mark -kohdistus

BK3/BK3P tukee Black Mark -tunnistusta. Sitä voidaan käyttää materiaalissa olevan kohdistusmerkin tunnistamiseen esimerkiksi tulostusasennon tai katkaisukohdan hallinnassa.

Black Mark on hyödyllinen esimerkiksi esipainetuissa lipuissa ja muissa materiaaleissa, joissa tulostuksen pitää kohdistua tarkasti ennalta määrättyyn paikkaan.

Materiaalin Black Mark -merkinnän sijainti ja mitoitus pitää sovittaa tulostimen vaatimuksiin. Pelkkä nimitys ”Black Mark -paperi” ei vielä takaa yhteensopivuutta.

7. Ohjelmistot ja järjestelmäintegraatio

Kioskitulostimen fyysinen yhteensopivuus on vain toinen puoli onnistuneesta integraatiosta. Tulostimen pitää toimia myös kioskin käyttöjärjestelmän, sovelluksen ja tulostusarkkitehtuurin kanssa.

BIXOLON tarjoaa BK3-31-perheelle ajureita, SDK-ratkaisuja ja muita ohjelmistotyökaluja muun muassa Windows-, Linux- ja Android-ympäristöihin. Tuoteperheelle on saatavana myös POS- ja verkkotulostukseen liittyviä ohjelmistokomponentteja.

BIXOLON BK3-31 Support & Downloads

Ajuri vai SDK?

Yksinkertaisessa sovelluksessa tulostaminen voidaan toteuttaa käyttöjärjestelmän tulostinajurin kautta. Kioski- ja itsepalvelujärjestelmissä sovellus voi kuitenkin tarvita tulostimen tarkempaa hallintaa, jolloin valmistajan SDK tai muu integraatioratkaisu voi olla tarkoituksenmukaisempi.

Sovelluksessa voidaan joutua hallitsemaan esimerkiksi tulostuksen käynnistämistä, leikkausta, presenter-toimintoja sekä tulostimen tilatietoja ja virhetilanteita.

Jos BK3/BK3P korvaa olemassa olevan kioskitulostimen, ohjelmistointegraatio on tarkistettava erikseen. Fyysisesti sopiva ja samoilla liitännöillä varustettu tulostin ei välttämättä ole ohjelmistotasolla suora korvaaja toiselle mekanismille.

Liitäntäyhteensopivuus ei ole sama asia kuin ohjelmistoyhteensopivuus.

8. Tyypillisiä käyttökohteita

BIXOLON BK3/BK3P soveltuu erilaisiin kioski-, automaatio- ja itsepalveluratkaisuihin. Mallivalinnassa eri ominaisuuksien merkitys vaihtelee käyttökohteen mukaan.

Itsepalvelu- ja tilauskioskit

Ravintoloiden, vähittäiskaupan ja muiden palveluiden itsepalvelukioskeissa korostuvat tulosteen helppo luovutus käyttäjälle sekä paperinvaihtojen hallinta. Suuren asiointimäärän kohteessa suurempi paperirulla voi vähentää ylläpitotyötä.

Maksu- ja asiointipäätteet

Maksu- ja asiointijärjestelmissä kuitin luotettava luovutus ja ohjelmistointegraatio ovat keskeisiä valintaperusteita. Verkotetuissa järjestelmissä myös Ethernetin tarve voi korostua.

Lippu- ja jonotusjärjestelmät

Lipputulostuksessa materiaalivalinta, Black Mark -kohdistus, esipainatus ja tulosteen säilyvyys voivat olla tavallista kuittitulostusta tärkeämpiä. Lyhyitä jonotusnumeroita tulostavassa järjestelmässä puolestaan paperirullan kapasiteetti voi tarkoittaa suurta määrää yksittäisiä tulosteita ennen rullanvaihtoa.

Muut automaattiset palvelupisteet

BK3/BK3P voidaan integroida myös muihin automaattisiin asiointi-, pysäköinti-, liikenne- ja palveluratkaisuihin. Käyttöympäristön vaatimukset ja mahdollinen kioskin kotelointi on tällöin arvioitava osana koko järjestelmää.

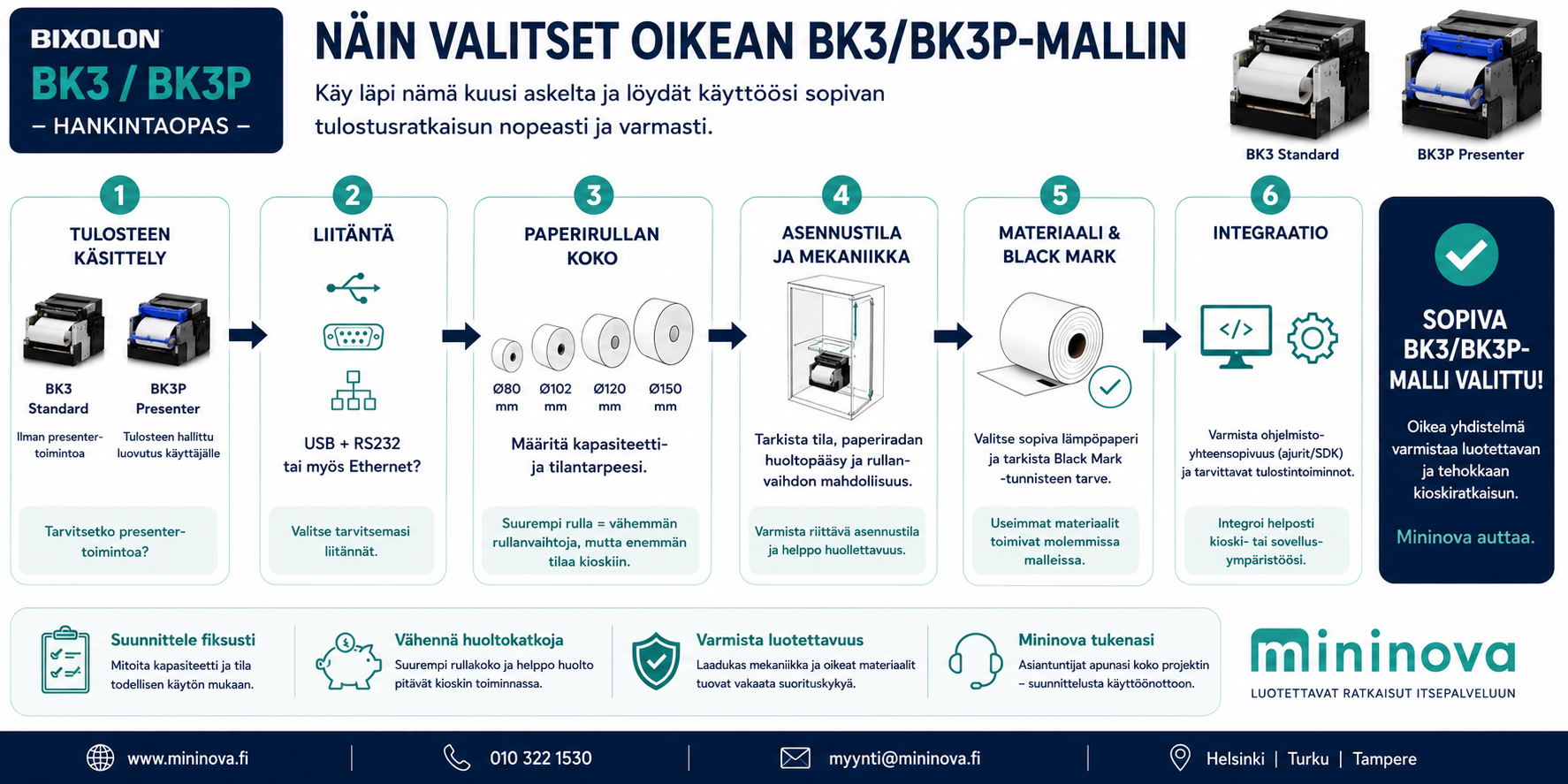

9. Näin valitset BK3 / BK3P-mallin

Kun perusvalinnat tehdään oikeassa järjestyksessä,yhdeksän BK3 ja BK3P-vaihtoehdon joukos sopiva malli löytyy nopeasti.

1. Valitse tulosteen käsittely

Tarvitaanko tavallinen BK3 Standard vai tulosteen hallittuun luovutukseen BK3P Presenter?

2. Valitse liitäntä

Riittävätkö USB ja RS232 vai tarvitaanko lisäksi Ethernet?

3. Määrittele sopiva paperirullakoko

Valitse Ø80, Ø102, Ø120 tai Ø150 mm käyttökohteen tulostusmäärän, tavoitellun huoltovälin ja käytettävissä olevan tilan mukaan.

4. Tarkista kioskin asennustila

Huomioi tulostusmekanismin lisäksi paperirulla, paperirata, rullanvaihto, kaapelointi, tulosteen ulostulo ja huoltopääsy.

5. Valitse sopiva materiaali

Tarkista paperin mitat ja ominaisuudet sekä mahdollinen Black Mark -tarve.

6. Varmista ohjelmistointegraatio

Tarkista käyttöjärjestelmä, sovellus, tarvittava ajuri tai SDK sekä tulostimelta tarvittavat ohjaustoiminnot.

Näiden valintojen jälkeen voidaan valita käyttökohteeseen sopiva BK3/BK3P-tuotekoodi.

10. Etkö ole varma oikeasta BK3 / BK3P-mallista?

Jos tarvitsemasi BIXOLON BK3 BK3P -malli on jo tiedossa, voit pyytää Mininovalta tarjouksen suoraan mallista ja tarvitsemastasi määrästä.

Jos oikea malli ei ole vielä selvillä, autamme vaihtoehtojen rajaamisessa. Usein muutama perustieto käyttökohteesta, tulosteen käsittelystä, liitännöistä ja käytettävissä olevasta asennustilasta riittää alkuun.

Uutta kioskia tai itsepalvelupistettä suunniteltaessa tulostusmekanismi ja paperirullaratkaisu kannattaa ottaa mukaan suunnitteluun riittävän aikaisin. Näin tulostuskapasiteetti, huollettavuus ja kioskin sisäinen tilankäyttö voidaan sovittaa yhteen ennen rakenteen lopullista mitoitusta.

Tiedätkö jo tarvitsemasi mallin? Pyydä tarjous.
Tarvitsetko apua mallin valintaan? Autamme sopivan ratkaisun määrittelyssä.

Ota yhteyttä Mininovaan
