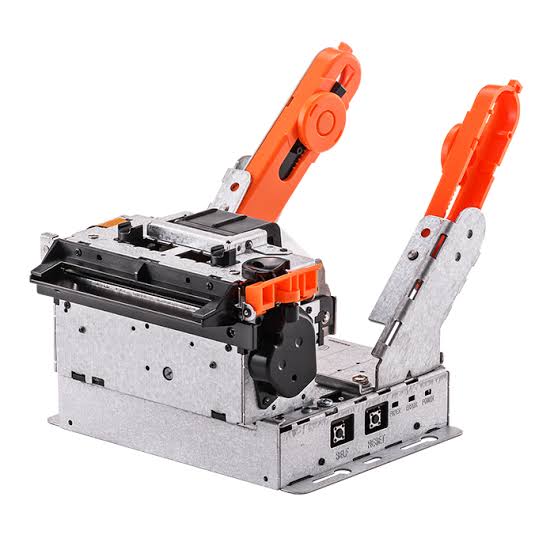

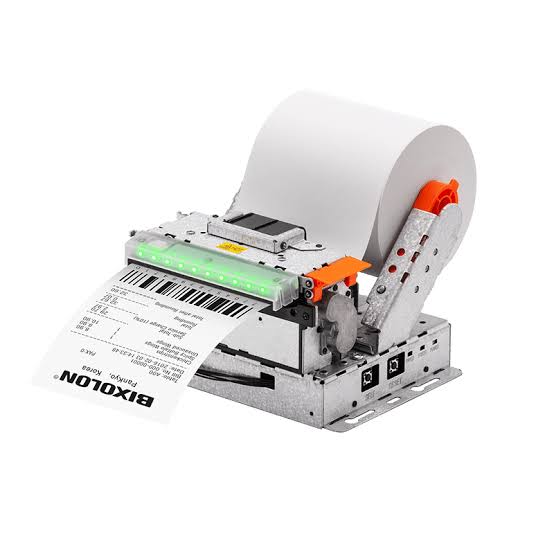

BIXOLON BK3P-31aC/BEG – BK3-31 3″ kioskitulostusmekanismi, 203 dpi, 83 mm, 250 mm/s, cutter + presenter, USB, RS232, 120 mm rullapidike

BIXOLON BK3P-31aC/BEG BK3-31 – 3″ kioskitulostusmekanismi cutterilla ja presenterilla

BIXOLON BK3P-31aC/BEG on BK3-31-sarjan 3″ open-frame-kioskitulostusmekanismi, joka on suunniteltu integroitavaksi itsepalvelupäätteisiin, automaatteihin ja muihin sulautettuihin tulostusratkaisuihin. Tämä kokoonpano sisältää automaattileikkurin, presenter-mekanismin, 120 mm:n rullapidikkeen, USB- ja RS232-liitännät sekä virtalähteen.

BK3P-31aC/BEG käyttää Direct Thermal -suoralämpötulostusta, joten ribbonia, mustetta tai värikasettia ei tarvita. 203 dpi:n tarkkuus, jopa 250 mm/s tulostusnopeus ja 72 mm:n enimmäistulostusleveys tekevät mekanismista sopivan kuittien, lippujen, asiointitositteiden, numeroiden sekä 1D- ja 2D-viivakoodien tulostamiseen.

Käyttötarkoitus

BK3P-31aC/BEG on tarkoitettu ensisijaisesti laitevalmistajille, järjestelmäintegraattoreille ja yrityksille, jotka rakentavat kioskeja, automaatteja ja muita itsepalveluratkaisuja. Tulostusmekanismi asennetaan osaksi päätelaitteen omaa kotelointia, ja valmis tuloste voidaan presenter-rakenteen avulla ohjata hallitusti käyttäjän saataville.

Tyypillisiä käyttökohteita ovat itsepalvelukassat, ravintoloiden tilauskioskit, maksu- ja asiointipäätteet, lippuautomaatit, pysäköintijärjestelmät, terveydenhuollon itsepalvelupisteet sekä muut miehittämättömät palveluautomaatit.

Keskeiset ominaisuudet

• 3″ BK3-31 open-frame-kioskitulostusmekanismi
• tarkka tuotekoodi BK3P-31aC/BEG
• Direct Thermal -suoralämpötulostus
• 203 dpi / 8 dots/mm
• tulostusnopeus jopa 250 mm/s
• materiaalileveys enintään 83 mm
• enimmäistulostusleveys 72 mm
• 120 mm:n rullapidike tässä kokoonpanossa
• automaattinen cutter
• presenter tulosteen hallittuun luovuttamiseen
• Black Mark Sensor
• USB Type B
• RS232 / D-sub 9-pin
• BXL/POS-emulointi
• 1D- ja 2D-viivakoodien tulostus
• virtalähde ja virtakaapeli mukana
• 1,8 m USB-kaapeli mukana
• suunniteltu kioski- ja itsepalvelujärjestelmien integraatioon

Tekniset tiedot

Mallikohtainen kokoonpano – BK3P-31aC/BEG

BK3P-31aC/BEG on nimenomaan presenterilla varustettu BK3-31-kokoonpano. Tuotekoodin BK3P-31-rakenne erottaa sen BK3-31-perusversioista, joissa presenteria ei ole. Tässä aC/BEG-kokoonpanossa yhdistyvät cutter ja presenter, USB Type B, RS232, 120 mm:n rullapidike sekä käyttövalmis virtalähdepaketti.

Tarkan tuotekoodin huomioiminen on tärkeää BK3-31-sarjassa, koska sarjasta on useita mekaanisesti ja liitännöiltään erilaisia kokoonpanoja. Kaikkien BK3-31-tuotenimellä myytävien mekanismien toimitussisältö, presenter, verkkoliitännät tai rullapidike eivät ole samoja.

Cutter + presenter – tulosteen hallittu luovutus

BK3P-31aC/BEG:n automaattileikkuri katkaisee tulosteen ja presenter huolehtii sen hallitusta luovuttamisesta käyttäjälle. Tämä rakenne on tarkoitettu erityisesti kioskeihin, joissa tulostusmekanismi sijaitsee päätteen sisällä eikä käyttäjä käsittele itse tulostinta.

Presenter-ratkaisu helpottaa tulosteen ohjaamista kioskin ulostuloaukkoon ja vähentää tilanteita, joissa käyttäjä vetää tulostetta tulostuksen tai katkaisun ollessa vielä kesken. BIXOLON on suunnitellut BK3-sarjan presenter-rakenteen myös vähentämään paperitukoksia tulosteen ulostulossa.

203 dpi ja jopa 250 mm/s

203 dpi / 8 dots/mm on kuitti-, lippu- ja POS-tulostuksessa yleisesti käytetty tarkkuus. Se soveltuu tekstin, grafiikan sekä tavallisten 1D- ja 2D-viivakoodien tulostamiseen.

Jopa 250 mm/s tulostusnopeus tukee nopeaa itsepalveluasiointia ja auttaa pitämään tulosteen valmistumisajan lyhyenä esimerkiksi maksu-, tilaus-, asiointi- ja lippukioskeissa.

83 mm materiaali, 72 mm tulostusleveys ja 120 mm rullapidike

Tämän tuotteen teknisissä tiedoissa esiintyvät arvot 83 mm, 72 mm ja 120 mm tarkoittavat eri asioita. Materiaalin enimmäisleveys on 83 mm ja suurin tulostusleveys 72 mm. BK3P-31aC/BEG-kokoonpano toimitetaan 120 mm:n rullapidikkeellä.

BIXOLON BK3-31 -alusta tukee valmistajan mallisarjatietojen mukaan erilaisia materiaalileveyksiä ja kokoonpanoja. Tässä tuotekuvauksessa rullakapasiteetti on määritelty nimenomaan BK3P-31aC/BEG-version mukaan eikä BK3-31-sarjan teoreettisen enimmäiskapasiteetin perusteella.

Black Mark -tunnistus

Black Mark Sensor mahdollistaa mustalla kohdistusmerkillä varustettujen materiaalien käytön. Kohdistusmerkkiä voidaan käyttää tulostusasennon, tulosteen pituuden tai katkaisukohdan määrittämiseen esimerkiksi valmiiksi painetuissa lippu- ja kuittimateriaaleissa.

Black Mark -tuki tekee mekanismista tavallista jatkuvaa kuittitulostusta monipuolisemman vaihtoehdon esimerkiksi lippu-, numero- ja asiointitositesovelluksiin.

Direct Thermal – ei ribbonia

BK3P-31aC/BEG käyttää suoralämpötulostusta, jossa tulostuspää muodostaa kuvan suoraan lämpöherkälle paperille. Erillistä ribbonia, värinauhaa tai mustekasettia ei tarvita.

Kioskiympäristössä tämä vähentää kulutustarvikkeiden määrää ja yksinkertaistaa ylläpitoa. Tulostusmateriaaliksi valitaan käyttökohteeseen soveltuva lämpöpaperi, jonka leveys, rullakoko, lämpöherkkyys ja mahdollinen Black Mark -kohdistus vastaavat järjestelmän vaatimuksia.

USB Type B ja RS232

BK3P-31aC/BEG sisältää USB Type B- ja RS232-sarjaliitännät. RS232-liitäntä toteutetaan D-sub 9-pin -liittimellä. Liitännät mahdollistavat mekanismin kytkemisen kioskia ohjaavaan tietokoneeseen, teollisuus-PC:hen, POS-järjestelmään tai muuhun sulautettuun ohjausratkaisuun.

Tässä kokoonpanossa ei ole Ethernet-liitäntää. BK3-31-sarjasta on saatavana myös Ethernetillä varustettuja versioita tilanteisiin, joissa tulostusmekanismi halutaan liittää suoraan IP-verkkoon.

BXL/POS ja järjestelmäintegraatio

BK3P-31aC/BEG käyttää BXL/POS-emulointia. BIXOLON tarjoaa BK3-31-sarjalle lisäksi ajureita, SDK-rajapintoja ja ohjelmistotyökaluja, jotka helpottavat tulostusmekanismin integrointia erilaisiin kioski-, POS- ja itsepalvelusovelluksiin.

Valmistajan tukipalveluista ovat saatavana muun muassa BK3-31:n käyttö- ja komentomanuaalit sekä ohjelmistokehitykseen tarkoitettuja SDK-ratkaisuja.

Viivakoodit

BK3-31 tukee yleisiä 1D- ja 2D-viivakoodeja, joten kuittiin tai lippuun voidaan tulostaa esimerkiksi tuotteen, tilauksen, maksutapahtuman, varauksen tai asiointitapahtuman yksilöivä koneellisesti luettava tunniste.

Käyttökohteet

• itsepalvelukioskit
• itsepalvelukassat
• ravintoloiden tilauskioskit
• maksu- ja asiointipäätteet
• lippuautomaatit
• pysäköinti- ja liikennejärjestelmät
• terveydenhuollon itsepalvelupisteet
• hotellien ja majoituspalvelujen itsepalveluratkaisut
• julkisten palvelujen asiointipäätteet
• jonotusnumero- ja palvelujärjestelmät
• muut OEM- ja laiteintegraatiot

Suositellut tulostusmateriaalit

BK3P-31aC/BEG käyttää Direct Thermal -lämpöpaperia. Materiaalin leveys, rullan halkaisija, paperin paksuus, lämpöherkkyys ja mahdollinen Black Mark -kohdistus tulee valita kioskin rakenteen ja tulostussovelluksen mukaan.

Mininova voi toimittaa käyttökohteen mukaan määritellyt kuitti- ja lippumateriaalit sekä auttaa materiaalin leveyden, rullakoon ja Black Mark -kohdistuksen määrittelyssä.

Lisävarusteet ja kioskimekaniikka

BK3-31-sarjaan on saatavana erilaisia kioskiasennukseen tarkoitettuja mekaanisia ratkaisuja ja kokoonpanoja. Tässä BK3P-31aC/BEG-versiossa presenter, cutter ja 120 mm:n rullapidike kuuluvat valittuun kokoonpanoon, joten niitä ei tule käsitellä erillisinä lisävarusteina.

Kioskia suunniteltaessa tulee huomioida mekanismin vaatima asennustila, tulosteen ulostuloreitti, paperirullan vaihtotila sekä pääsy tulostusmekanismiin huolto- ja paperitukostilanteissa.

Rinnakkaismallit ja vaihtoehdot

BK3P-31aC/BEG – BK3-31 Presenter Type, 203 dpi, cutter + presenter, USB Type B, RS232, 120 mm rullapidike ja virtalähde – tämä tuote.

BK3-31AC/BEG – BK3-31, 203 dpi, USB + RS232, ilman presenter-rakennetta – vaihtoehto integraatioon, jossa tulosteen presenter-luovutusta ei tarvita.

BK3-31-sarjasta on saatavana myös Ethernet-liitännällä sekä erilaisilla presenter-, bezel- ja rullakokoonpanoilla varustettuja versioita. Täsmällinen valmistajan tuotekoodi kannattaa aina määrittää kioskin mekaanisen rakenteen, liitäntöjen ja tulosteen luovutustavan perusteella.

Takuu

Tuotteeseen sovelletaan BIXOLONin voimassa olevia valmistajan takuuehtoja. Tulostusmekanismin, tulostuspään, cutterin ja muiden kuluvien tai mekaanisten osien takuuehdot voivat poiketa toisistaan, joten takuukäsittely tehdään valmistajan kulloinkin voimassa olevan käytännön mukaisesti.

Huolto ja takuukäsittely

Takuu- ja huoltotapaukset käsitellään valmistajan voimassa olevan huolto- ja RMA-menettelyn mukaisesti. Kioski-integraatiossa on tärkeää huomioida jo suunnitteluvaiheessa tulostusmekanismin huollettavuus, paperirullan vaihto sekä pääsy cutter- ja presenter-mekanismeihin mahdollisissa paperitukos- ja ylläpitotilanteissa.

Mininovan asiantuntijapalvelut

Mininova auttaa oikean BK3-31-kokoonpanon, liitäntöjen, presenter-ratkaisun, materiaalileveyden, rullakoon ja Black Mark -kohdistuksen määrittelyssä. Kioskiprojekteissa tulostusratkaisu kannattaa määritellä tulostusvolyymin, käytettävän materiaalin, käytettävissä olevan asennustilan, tulosteen luovutustavan ja järjestelmäintegraation perusteella.

Toimitussisältö

BK3P-31aC/BEG-kokoonpano sisältää BK3-31-tulostusmekanismin cutterilla ja presenterilla, 120 mm:n rullapidikkeen, 1,8 metrin USB-kaapelin, virtalähteen ja virtakaapelin. Tulostuspaperi ja kioskikohtaiset muut mekaaniset asennusosat valitaan käyttökohteen mukaan erikseen.

Mininovan B2B-palvelut ja projektitarjous

Mininova toimittaa BIXOLON-kioskitulostimet ja tulostusmekanismit yrityksille, laitevalmistajille ja järjestelmäintegraattoreille. Autamme oikean tulostinversion, materiaalin, liitäntöjen ja mekaanisen kokoonpanon määrittelyssä sekä yksittäisissä laitehankinnoissa että suuremmissa kioski- ja itsepalveluprojekteissa.

Pyydä tarjous BIXOLON BK3P-31aC/BEG -tulostusmekanismista, lämpöpaperirullista tai useamman kioskin projektitoimituksesta.

Valmistajan linkit

BIXOLON BK3 Series – valmistajan virallinen tuotesivu:
BIXOLON BK3 Series

BIXOLON BK3-31 – valmistajan tuki, ajurit ja dokumentaatio:
BIXOLON BK3-31 Support & Downloads

BIXOLON BK3-31 – User Manual:
BIXOLON BK3-31 User Manual

English Brief

BIXOLON BK3P-31aC/BEG is a 3-inch open-frame direct thermal kiosk printing mechanism designed for self-service and unattended applications. This specific configuration combines 203 dpi resolution, print speeds up to 250 mm/s, media widths up to 83 mm, a maximum print width of 72 mm, automatic cutter, presenter and a 120 mm roll holder. Connectivity includes USB Type B and RS232. The kit includes a 1.8 m USB cable, power supply and power cable. It is well suited for receipt and ticket printing in retail, hospitality, transportation, healthcare, parking and other self-service kiosk applications.
