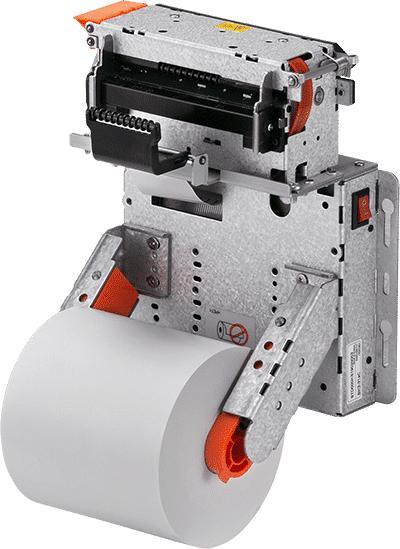

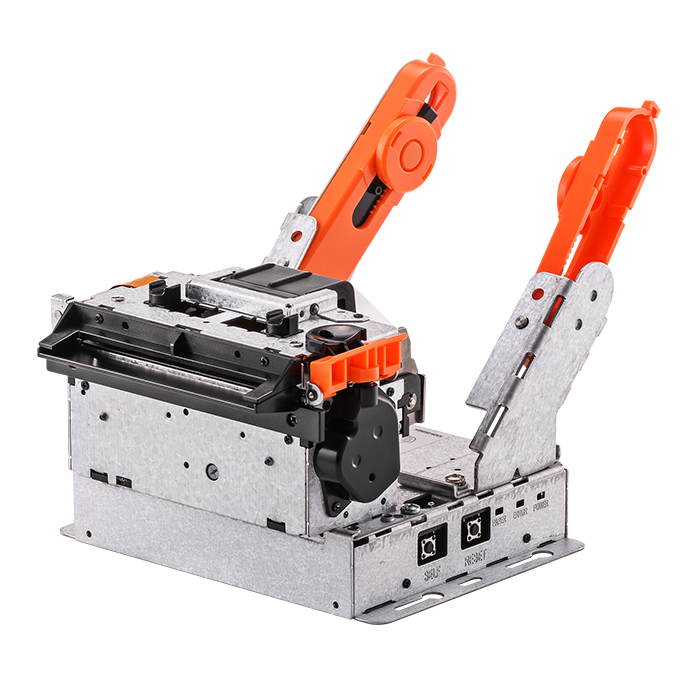

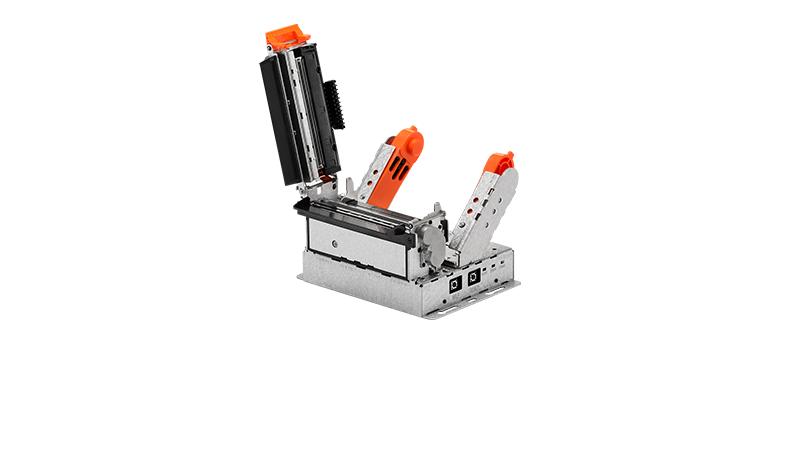

BIXOLON BK3-31ZC/BEG – BK3-31 3″ kioskitulostusmekanismi, 203 dpi, 83 mm, 250 mm/s, cutter, Ethernet, USB, RS232, 120 mm

BIXOLON BK3-31ZC/BEG BK3-31 – 3″ kioskitulostusmekanismi cutterilla, Ethernetillä ja 120 mm:n paperirullalla

BIXOLON BK3-31ZC/BEG on BK3-31-sarjan kompakti 3″ open-frame-kioskitulostusmekanismi itsepalvelupäätteisiin, automaatteihin ja muihin sulautettuihin tulostusratkaisuihin. Tämä kokoonpano sisältää automaattileikkurin mutta ei presenter-mekanismia, joten valmis kuitti tai lippu ohjataan suoraan kioskin suunnittelemaan tulostusaukkoon.

BK3-31ZC/BEG käyttää Direct Thermal -suoralämpötulostusta ja tulostaa 203 dpi:n tarkkuudella jopa 250 mm/s nopeudella. Materiaalin enimmäisleveys on 83 mm ja enimmäistulostusleveys 72 mm. Tämän ZC-kokoonpanon keskeisiä ominaisuuksia ovat Ethernet, USB Type B, RS232, DC-virtaliitäntä sekä 120 mm:n paperirullakapasiteetti.

Käyttötarkoitus

BK3-31ZC/BEG on tarkoitettu ensisijaisesti laitevalmistajille, järjestelmäintegraattoreille ja yrityksille, jotka rakentavat kioskeja, automaatteja ja muita itsepalveluratkaisuja. Open-frame-rakenne mahdollistaa tulostusmekanismin asentamisen osaksi päätelaitteen omaa kotelointia.

Malli soveltuu erityisesti järjestelmiin, joissa tulosteen ulostulo voidaan toteuttaa suoraan kioskimekaniikassa eikä erillistä presenter-toimintoa tarvita. Ethernet-liitäntä tekee versiosta käyttökelpoisen myös verkotetuissa itsepalveluratkaisuissa.

Keskeiset ominaisuudet

• 3″ BK3-31 open-frame-kioskitulostusmekanismi
• tarkka tuotekoodi BK3-31ZC/BEG
• EAN 8809521198904
• Direct Thermal -suoralämpötulostus
• 203 dpi / 8 dots/mm
• tulostusnopeus jopa 250 mm/s
• materiaalileveys enintään 83 mm
• enimmäistulostusleveys 72 mm
• 120 mm:n paperirullakapasiteetti tässä ZC-kokoonpanossa
• automaattinen cutter
• ei presenteria
• Black Mark -tunnistus
• Paper End-, Cover Open- ja Near End -tunnistus
• Ethernet-verkkoliitäntä
• USB Type B
• RS232-sarjaliitäntä
• DC-virtaliitäntä
• BXL/POS-emulointi
• 1D- ja 2D-viivakoodien tulostus
• ei ribbonia, mustetta tai värikasettia

Tekniset tiedot

Mallikohtainen kokoonpano – BK3-31ZC/BEG

BK3-31ZC/BEG on Ethernetillä ja 120 mm:n paperirullakapasiteetilla varustettu BK3-31-kokoonpano ilman presenteria. Liitäntöinä ovat Ethernet, USB Type B ja RS232, ja virransyöttö tapahtuu DC-liitännän kautta.

Tarkka tuotekoodi on tärkeä, sillä BK3-31-tuoteperheestä on sekä tavallisia cutter-versioita että BK3P-31 Presenter Type -versioita. BK3-31ZC/BEG:tä ei tule sekoittaa BK3P-31zC/BEG-malliin: BK3P-versiossa on presenter, tässä BK3-31ZC/BEG-versiossa sitä ei ole.

Automaattinen cutter – ilman presenteria

BK3-31ZC/BEG sisältää automaattileikkurin, joka katkaisee valmiin kuitin tai lipun. Koska mallissa ei ole presenteria, kioskin mekaaninen rakenne suunnitellaan siten, että katkaistu tuloste ohjautuu mekanismilta suoraan käyttäjän saataville.

Ratkaisu soveltuu erityisesti käyttökohteisiin, joissa erillistä tulosteen säilytys- tai luovutusmekanismia ei tarvita ja mahdollisimman yksinkertainen tulostusreitti on tarkoituksenmukainen.

203 dpi ja jopa 250 mm/s

203 dpi / 8 dots/mm on kuitti-, lippu- ja POS-tulostuksessa yleisesti käytetty tulostustarkkuus. Se soveltuu tekstin, grafiikan sekä tavallisten 1D- ja 2D-viivakoodien tulostamiseen.

Jopa 250 mm/s tulostusnopeus tukee nopeaa itsepalveluasiointia ja auttaa pitämään kuitin tai lipun valmistumisajan lyhyenä esimerkiksi maksu-, tilaus-, asiointi- ja lippukioskeissa.

83 mm materiaali, 72 mm tulostusleveys ja 120 mm:n paperirulla

BK3-31ZC/BEG:n teknisissä tiedoissa olevat mitat tarkoittavat eri asioita: 83 mm on materiaalin enimmäisleveys, 72 mm enimmäistulostusleveys ja 120 mm tämän ZC-kokoonpanon paperirullan enimmäisulkohalkaisija.

120 mm:n rullakapasiteetti mahdollistaa suuremman paperimäärän kuin kaikkein kompakteimmissa BK3-31-kokoonpanoissa ja vähentää siten paperirullan vaihtotarvetta.

Black Mark -tunnistus

Black Mark Sensor mahdollistaa mustalla kohdistusmerkillä varustettujen lämpöpaperien käytön. Kohdistusmerkkiä voidaan hyödyntää esimerkiksi tulostusasennon, tulosteen pituuden tai katkaisukohdan määrittämiseen valmiiksi painetuissa lippu- ja kuittimateriaaleissa.

Direct Thermal – ei ribbonia

BK3-31ZC/BEG käyttää suoralämpötulostusta, jossa tulostuspää muodostaa kuvan suoraan lämpöherkälle paperille. Erillistä ribbonia, värinauhaa, mustetta tai värikasettia ei tarvita.

Kioskiympäristössä tämä vähentää kulutustarvikkeiden määrää ja yksinkertaistaa ylläpitoa. Normaalissa käytössä vaihdettava tulostustarvike on lämpöpaperirulla.

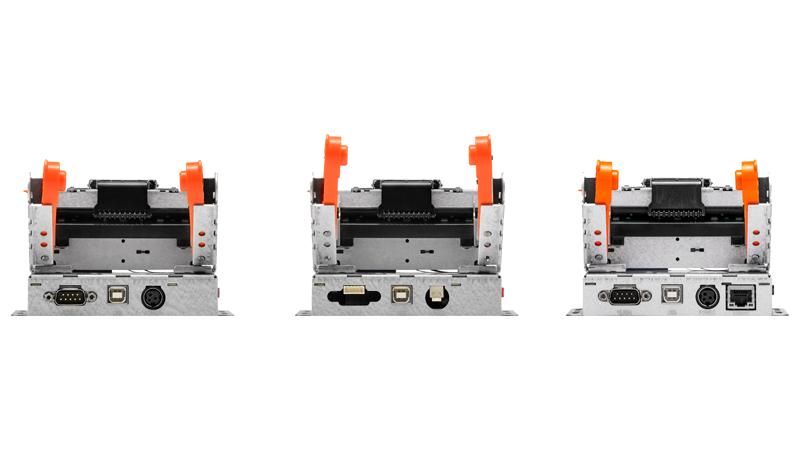

Ethernet, USB Type B ja RS232

BK3-31ZC/BEG tarjoaa Ethernet-, USB Type B- ja RS232-liitännät. Monipuolinen liitäntäkokoonpano mahdollistaa mekanismin käyttämisen sekä verkotetuissa että suoraan ohjaustietokoneeseen liitetyissä kioskeissa.

• Ethernet – verkotettuihin kioski- ja itsepalvelujärjestelmiin
• USB Type B – suoraan kioskia ohjaavaan tietokoneeseen tai teollisuus-PC:hen
• RS232 – sarjaliitäntää käyttäviin järjestelmiin ja olemassa oleviin laiteintegraatioihin

BXL/POS ja järjestelmäintegraatio

BK3-31ZC/BEG tukee BXL/POS-emulointia. BIXOLON tarjoaa BK3-31-sarjalle ajureita, SDK-rajapintoja ja ohjelmistotyökaluja, joiden avulla tulostusmekanismi voidaan integroida erilaisiin POS-, kioski- ja itsepalvelujärjestelmiin.

Yhteensopivuus

BIXOLON tarjoaa BK3-31-sarjalle ohjelmisto- ja ajuritukea eri käyttöympäristöihin sekä POS SDK -ratkaisuja järjestelmäintegraatioihin. Lopullinen yhteensopivuus tulee varmistaa käytettävän käyttöjärjestelmän, kioskisovelluksen ja valitun liitäntätavan perusteella.

Käyttökohteet

• itsepalvelukioskit
• itsepalvelukassat
• ravintoloiden tilauskioskit
• maksu- ja asiointipäätteet
• lippuautomaatit
• pysäköinti- ja liikennejärjestelmät
• terveydenhuollon itsepalvelupisteet
• hotellien itsepalveluratkaisut
• julkisten palvelujen asiointipäätteet
• jonotusnumero- ja palvelujärjestelmät
• verkotetut itsepalvelupäätteet
• muut OEM- ja laiteintegraatiot

Suositellut tulostusmateriaalit

BK3-31ZC/BEG käyttää Direct Thermal -lämpöpaperia. Materiaalin leveys, paperin paksuus, lämpöherkkyys, rullakoko ja mahdollinen Black Mark -kohdistus tulee valita kioskin rakenteen ja tulostussovelluksen mukaan.

Tämän kokoonpanon paperirullan enimmäisulkohalkaisija on 120 mm. Mininova voi toimittaa käyttökohteen mukaan määritellyt kuitti- ja lippumateriaalit sekä auttaa materiaalin leveyden, rullakoon ja Black Mark -kohdistuksen määrittelyssä.

Lisävarusteet ja kioskimekaniikka

BK3-31-tuoteperheestä on saatavana erilaisia presenter-, bezel- ja retractor-ratkaisuja sekä eri paperirullakapasiteeteilla varustettuja kokoonpanoja. BK3-31ZC/BEG ei sisällä presenteria.

Kioskia suunniteltaessa tulee huomioida mekanismin vaatima asennustila, 120 mm:n paperirullan sijoitus ja vaihtotila, tulosteen ulostuloreitti sekä pääsy mekanismiin mahdollisissa paperitukos- ja huoltotilanteissa.

Rinnakkaismallit ja vaihtoehdot

BIXOLON BK3-31ZC/BEG – cutter, Ethernet, USB, RS232 ja 120 mm:n paperirullakapasiteetti, ilman presenteria – tämä tuote.

BIXOLON BK3P-31zC/BEG – Ethernet-, USB- ja RS232-liitännöillä sekä 120 mm:n paperirullakapasiteetilla varustettu Presenter Type -versio silloin, kun tuloste halutaan luovuttaa käyttäjälle presenter-mekanismin kautta.

BIXOLON BK3-31AC/BEG – cutter-versio ilman presenteria ja Ethernetiä; USB- ja RS232-liitännät sekä 120 mm:n paperirullakapasiteetti.

Takuu

Tuotteeseen sovelletaan BIXOLONin voimassa olevia valmistajan takuuehtoja. Tulostuspäätä, cutteria ja muita kuluvia tai mekaanisia osia voivat koskea varsinaisesta tulostusmekanismista poikkeavat takuuehdot.

Huolto ja takuukäsittely

Takuu- ja huoltotapaukset käsitellään valmistajan voimassa olevan huolto- ja RMA-menettelyn mukaisesti. Kioski-integraatiossa kannattaa huomioida jo suunnitteluvaiheessa tulostusmekanismin huollettavuus, paperirullan vaihto sekä pääsy cutter-mekanismiin mahdollisissa paperitukos- ja ylläpitotilanteissa.

Mininovan asiantuntijapalvelut

Mininova auttaa oikean BK3-31-kokoonpanon, liitäntöjen, materiaalileveyden ja paperirullakapasiteetin määrittelyssä. Kioskiprojekteissa tulostusratkaisu kannattaa määritellä tulostusvolyymin, käytettävän materiaalin, asennustilan, tulosteen luovutustavan ja järjestelmäintegraation perusteella.

Toimitussisältö

BK3-31ZC/BEG:n kit-kokoonpanon SKU-kohtaisissa tuotetiedoissa toimitussisällöksi ilmoitetaan tulostusmekanismin lisäksi 1,8 metrin USB-kaapeli, virtalähde ja virtakaapeli. Lämpöpaperi ja kioskikohtaiset mekaaniset asennusosat valitaan käyttökohteen mukaan erikseen.

Mininovan B2B-palvelut ja projektitarjous

Mininova toimittaa BIXOLON-kioskitulostimet ja tulostusmekanismit yrityksille, laitevalmistajille ja järjestelmäintegraattoreille. Autamme oikean tulostinversion, materiaalin, liitäntöjen ja mekaanisen kokoonpanon määrittelyssä sekä yksittäisissä laitehankinnoissa että suuremmissa kioski- ja itsepalveluprojekteissa.

Pyydä tarjous BIXOLON BK3-31ZC/BEG -tulostusmekanismista, lämpöpaperirullista tai useamman kioskin projektitoimituksesta.

Valmistajan linkit

BIXOLON BK3 Series – valmistajan virallinen tuotesivu:
BIXOLON BK3 Series

BIXOLON BK3-31 – valmistajan tuki, ajurit ja dokumentaatio:
BIXOLON BK3-31 Support & Downloads

BIXOLON BK3-31 – User Manual:
BIXOLON BK3-31 User Manual

English Brief

BIXOLON BK3-31ZC/BEG is a 3-inch open-frame direct thermal kiosk printing mechanism designed for self-service and unattended applications. It provides 203 dpi resolution, print speeds up to 250 mm/s, media widths up to 83 mm, a maximum print width of 72 mm and a 120 mm maximum media roll diameter. This configuration features an automatic cutter without a presenter and provides Ethernet, USB Type B and RS232 connectivity. The network interface and 120 mm media capacity make it particularly suitable for integrated and networked self-service systems.

BIXOLON BK3-31zC/BEG, BK3-31, installation printing mechanism, direct thermal, resolution: 8 dots/mm (203 dpi), media width (max.): 83 mm, 72 mm, 120 mm, speed (max.): 250 mm/s, Black Mark Sensor, connection: USB (type B), RS232, Ethernet, emulation: BXL/POS, incl.: cable (USB, 1.8 m), power supply unit, power cable
