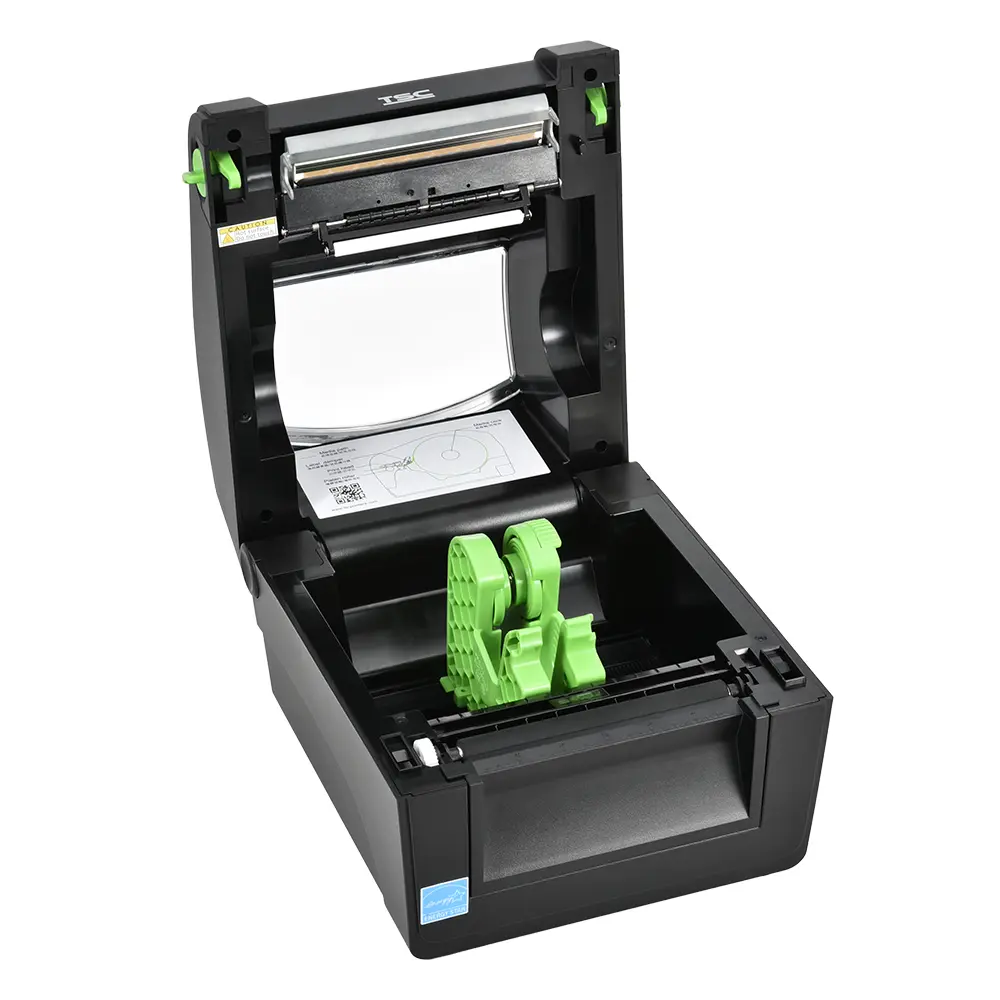

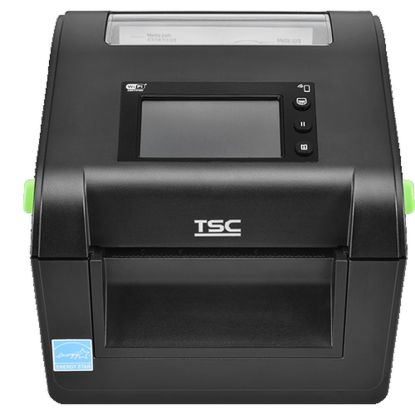

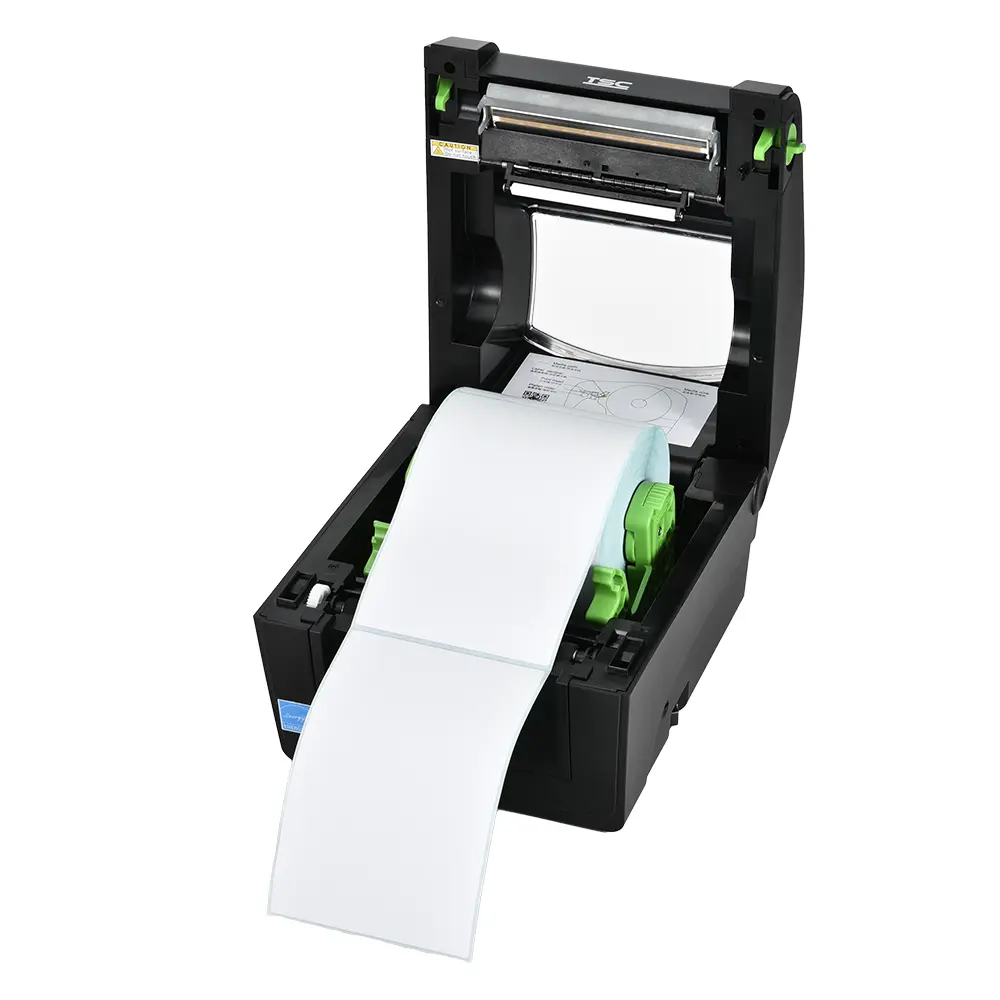

TSC DH240-A001-0042 on DH240T-mallin 4 tuuman pöytätulostin taustapaperittomien etikettien tulostamiseen ja käsin repäisyyn työpisteessä. Suoralämpötekniikka käyttää lämpöherkkää materiaalia ilman värinauhaa. 203 dpi tarkkuus ja enintään 108 mm tulostusalue kohdistuvat tämän tuotekoodin kokoonpanoon.
Käyttötarkoitus ja mallin valinta
TSC DH240-A001-0042 on tarkoitettu linerless-materiaalille, jossa ei ole irrotettavaa taustapaperia. Käyttäjä katkaisee tulosteen repäisyreunaa vasten; versiossa ei ole automaattista linerless-leikkuria. Tällä tavalla etikettipituus voidaan sovittaa tulostettavaan sisältöön. Linerless-vetotela ja materiaalin käsittelyosat muodostavat oman kokoonpanonsa: tavallista etikettirullaa tai liimalaatua ei pidä valita pelkän leveysluokan perusteella.
TSC DH240-A001-0042 tekniset tiedot
| Tuotekoodi / malli | DH240-A001-0042 / DH240T |
|---|---|
| Tulostusmenetelmä / väri | Suoralämpö / yksiväri |
| Tarkkuus / enimmäisnopeus | 203 dpi / 203 mm/s |
| Tulostusleveys | 108 mm enintään |
| Materiaalin leveys | 15–120 mm (tulostimen perusrakenne; linerless-laatu sovitetaan varustukseen) |
| Rullan ulkohalkaisija / hylsy | Enintään 127 mm / 25,4–38,1 mm |
| Materiaalinkäsittely | Linerless-varustus ja käsin käytettävä repäisyreuna |
| Liitännät | USB 2.0 (Type B), USB Host, RS-232 ja Ethernet 10/100 |
| Muisti | 128 MB SDRAM / 128 MB Flash; microSD-laajennus |
| Käyttöliittymä | 3,5 tuuman LCD-värikosketusnäyttö ja käyttöpainikkeet |
| Reaaliaikakello / summeri | RTC ja summeri |
| Mitat (L × S × K) / paino | 208 × 235 × 170 mm / 2,1 kg (peruslaite ilman lisävarusteita) |
| Käyttöolosuhteet | 0–40 °C; 25–85 %RH, ei kondensaatiota |
Yhteydet, ohjelmistot ja käyttöönotto
TSC DH240-A001-0042 tukee TSPL-EZD-komentokieltä sekä EPL-, ZPL-, ZPL II- ja DPL-emulointeja. Tuettuja koodeja ovat esimerkiksi Code 128, DataMatrix ja QR. Etikettipohjan asettelu, merkkistö ja viivakoodin luettavuus tarkistetaan koetulosteella. TSC Consolea voidaan käyttää tulostimen asetusten käsittelyyn.
Langalliset liitännät sisältyvät tähän versioon. Wi-Fi ja Bluetooth ovat erikseen valittavia laajennuksia. Verkkoon liitetyn tulostimen asetuksia voidaan hallita valmistajan työkaluilla; SOTI Connect edellyttää erillistä lisenssiä. Etikettisuunnitteluohjelmiston maksullista lisenssiä ei sisällytetä peruslaitteen lupaukseen.
Materiaali, varusteet ja toimituspakkaus
TSC DH240-A001-0042 käyttää lämpöherkkää linerless-materiaalia. Liiman, pintakäsittelyn ja rullan mittojen täytyy sopia kyseiseen linerless-varustukseen. Tulostusnopeus on laitteen enimmäisarvo; materiaalin käsittely ja katkaisujakso vaikuttavat käytännön läpimenoon.
EU-version peruspakkaus sisältää tulostimen, USB-kaapelin, erillisen virtalähteen, EU-virtajohdon ja pikaohjeen. Linerless-repäisyvarustus kuuluu tämän tuotekoodin kokoonpanoon. Etiketit sekä mahdolliset verkko- ja sarjakaapelit valitaan erikseen. Muut leikkuri-, irrotin-, rullateline- ja liitäntälaajennukset tilataan vain malliin sopivina.
Takuu ja huolto
TSC:n nykyisen EMEA-käytännön mukaan pöytätulostimen rajoitettu takuu on kolme vuotta 1.6.2024 alkaen ostetuille laitteille. Tulostuspään ja telan takuilla on erilliset aika- ja kulumisrajat. Mininova auttaa DH240T-kokoonpanon materiaalivalinnassa ja sopivien huolto- tai varaosavaihtoehtojen selvittämisessä.
Rinnakkaismallit Mininovassa
- TSC DH240-A001-0032 – linerless-leikkurilla varustettu DH240T automaattiseen katkaisuun.
- TSC DH340-A001-0002 – 300 dpi DH340T tavallisten taustapaperillisten etikettien tulostamiseen.
TSC DH240-A001-0042: käsin repäistävän etiketin työnkulku
Repäisyversion valinnassa arvioidaan, miten käyttäjä ottaa tulostetun etiketin ja siirtää sen pakkaukseen. Sijoita tulostin käden ulottuville ja varmista, että etiketin erottaminen onnistuu suunnitellussa työpisteessä. Valitse koerullalle linerless-laatu, jonka liima ja pintakäsittely on tarkoitettu kyseiseen varustukseen. Kokeile materiaalin tarttumista oikeaan pakkaukseen. Rullan leveys ei yksin ratkaise sopivuutta, eikä tavallisen taustapaperillisen etiketin toimivuutta pidä päätellä tästä kokoonpanosta. Kirjaa hyväksytty materiaalikoodi tulevia täydennystilauksia varten. Käy työntekijän kanssa läpi tilanne, jossa etikettiä tarvitaan vain yksi, ja tilanne, jossa tulostetaan useampi peräkkäin. Hyväksy repäisyyn tarvittava ote ja tulostimen sijoitus molemmissa.
TSC DH240-A001-0042 -kokoonpano erotetaan leikkuriversiosta jo etikettipohjan suunnittelussa. Jätä tulostettavan sisällön ympärille tilaa niin, että käsin repäisy ei ulotu viivakoodiin tai tekstiin. Kokeile lyhyintä ja pisintä käytettävää tunnistetta todellisella sisällöllä. Jos työpiste tarvitsee automaattisesti erotetut tulosteet, valitse leikkurilla varustettu rinnakkaismalli. Tämän repäisyversion työnkulkua ei tule suunnitella automaattisen katkaisun varaan. Arvioi myös käyttäjän tarvitsema tila rullan vaihtamiseen ja laitteen näytön lukemiseen.
Koetulosta TSC DH240-A001-0042 -tulostimella käytössä olevasta etikettisovelluksesta valitun langallisen yhteyden kautta. Tarkista materiaalin eteneminen, tulostuksen kohdistus ja käsin tehdyn repäisyn jälki usealla peräkkäisellä etiketillä. Lue koodit työpisteen omalla lukijalla sekä ennen kiinnitystä että kiinnitetystä pakkauksesta. Tallenna hyväksytyn pohjan koko, materiaalin tunnistus ja asetukset. Käyttäjän ohjeeseen kirjataan myös rullan vaihto ja valmistajan mukainen puhdistus. Näin materiaalin tai pohjan myöhempi muutos voidaan erottaa itse tulostimen toimintaan liittyvästä selvitystarpeesta.
Valmistajan dokumentaatio
English Brief
TSC DH240-A001-0042 is the DH240T 4-inch direct thermal desktop printer with 203 dpi resolution and a maximum print width of 108 mm. This wired version has USB, USB Host, RS-232 and Ethernet; wireless modules are optional. The linerless tear-off version requires manual separation.
