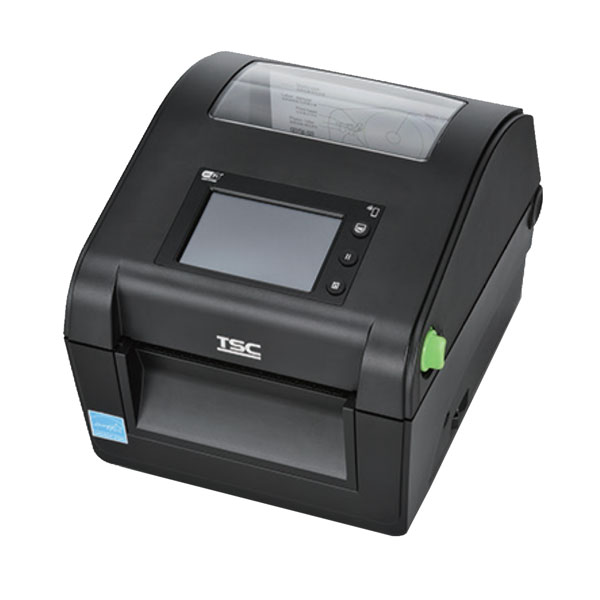

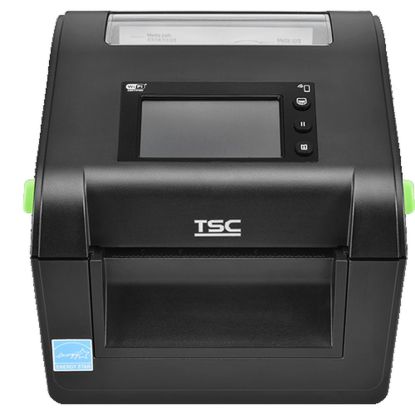

TSC DH240-A001-0032 on DH240T-mallin 4 tuuman pöytätulostin taustapaperittomien tuote- ja pakkausetikettien tulostamiseen sekä automaattiseen katkaisuun. Suoralämpötekniikka käyttää lämpöherkkää materiaalia ilman värinauhaa. 203 dpi tarkkuus ja enintään 108 mm tulostusalue kohdistuvat tämän tuotekoodin kokoonpanoon.
Käyttötarkoitus ja mallin valinta
TSC DH240-A001-0032 on tarkoitettu linerless-materiaalille, jossa ei ole irrotettavaa taustapaperia. Leikkuri katkaisee tulostetun materiaalin automaattisesti. Tällä tavalla etikettipituus voidaan sovittaa tulostettavaan sisältöön. Linerless-vetotela ja materiaalin käsittelyosat muodostavat oman kokoonpanonsa: tavallista etikettirullaa tai liimalaatua ei pidä valita pelkän leveysluokan perusteella.
TSC DH240-A001-0032 tekniset tiedot
| Tuotekoodi / malli | DH240-A001-0032 / DH240T |
|---|---|
| Tulostusmenetelmä / väri | Suoralämpö / yksiväri |
| Tarkkuus / enimmäisnopeus | 203 dpi / 203 mm/s |
| Tulostusleveys | 108 mm enintään |
| Materiaalin leveys | 15–120 mm (tulostimen perusrakenne; linerless-laatu sovitetaan varustukseen) |
| Rullan ulkohalkaisija / hylsy | Enintään 127 mm / 25,4–38,1 mm |
| Materiaalinkäsittely | Linerless-varustus ja automaattinen leikkuri |
| Liitännät | USB 2.0 (Type B), USB Host, RS-232 ja Ethernet 10/100 |
| Muisti | 128 MB SDRAM / 128 MB Flash; microSD-laajennus |
| Käyttöliittymä | 3,5 tuuman LCD-värikosketusnäyttö ja käyttöpainikkeet |
| Reaaliaikakello / summeri | RTC ja summeri |
| Mitat (L × S × K) / paino | 208 × 235 × 170 mm / 2,1 kg (peruslaite ilman lisävarusteita) |
| Käyttöolosuhteet | 0–40 °C; 25–85 %RH, ei kondensaatiota |
Yhteydet, ohjelmistot ja käyttöönotto
TSC DH240-A001-0032 tukee TSPL-EZD-komentokieltä sekä EPL-, ZPL-, ZPL II- ja DPL-emulointeja. Tuettuja koodeja ovat esimerkiksi Code 128, DataMatrix ja QR. Etikettipohjan asettelu, merkkistö ja viivakoodin luettavuus tarkistetaan koetulosteella. TSC Consolea voidaan käyttää tulostimen asetusten käsittelyyn.
Langalliset liitännät sisältyvät tähän versioon. Wi-Fi ja Bluetooth ovat erikseen valittavia laajennuksia. Verkkoon liitetyn tulostimen asetuksia voidaan hallita valmistajan työkaluilla; SOTI Connect edellyttää erillistä lisenssiä. Etikettisuunnitteluohjelmiston maksullista lisenssiä ei sisällytetä peruslaitteen lupaukseen.
Materiaali, varusteet ja toimituspakkaus

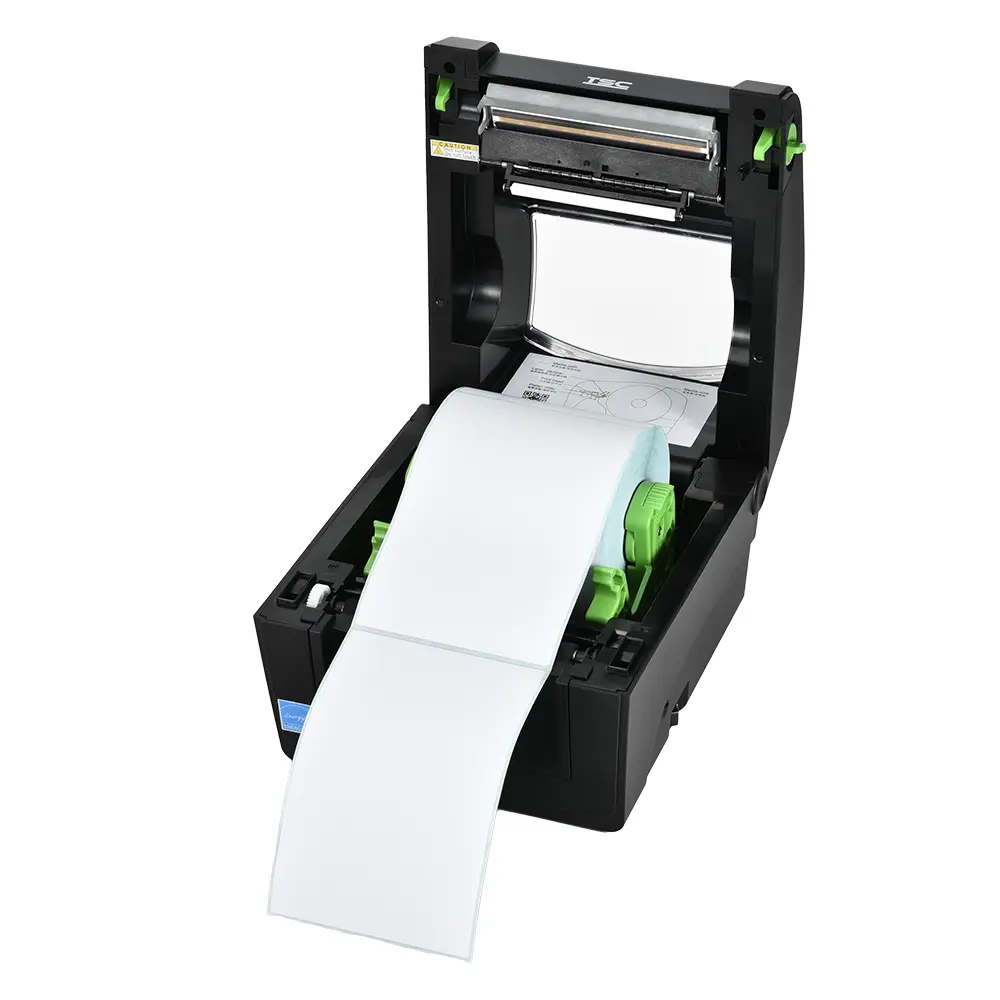

TSC DH240-A001-0032 käyttää lämpöherkkää linerless-materiaalia. Liiman, pintakäsittelyn ja rullan mittojen täytyy sopia kyseiseen linerless-varustukseen. Tulostusnopeus on laitteen enimmäisarvo; materiaalin käsittely ja katkaisujakso vaikuttavat käytännön läpimenoon.
EU-version peruspakkaus sisältää tulostimen, USB-kaapelin, erillisen virtalähteen, EU-virtajohdon ja pikaohjeen. Linerless-leikkuri kuuluu tämän tuotekoodin kokoonpanoon. Etiketit sekä mahdolliset verkko- ja sarjakaapelit valitaan erikseen. Muut leikkuri-, irrotin-, rullateline- ja liitäntälaajennukset tilataan vain malliin sopivina.
Takuu ja huolto
TSC:n nykyisen EMEA-käytännön mukaan pöytätulostimen rajoitettu takuu on kolme vuotta 1.6.2024 alkaen ostetuille laitteille. Tulostuspään ja telan takuilla on erilliset aika- ja kulumisrajat; leikkurin rajoitettu takuuaika on 12 kuukautta. Mininova auttaa DH240T-kokoonpanon materiaalivalinnassa ja sopivien huolto- tai varaosavaihtoehtojen selvittämisessä.
Rinnakkaismallit Mininovassa
- TSC DH240-A001-0042 – linerless-versio käsin tehtävällä repäisyllä.
- TSC DH220-A001-1032 – kapeampi 2 tuuman DH220 linerless-leikkurilla.
TSC DH240-A001-0032: automaattisen linerless-katkaisun käyttöönotto
Valitse automaattinen katkaisu työnkulkuun, jossa käyttäjä haluaa ottaa valmiiksi erotetun etiketin tulostimelta. Arvioi koko työvaihe sisällön lähettämisestä tunnisteen kiinnittämiseen, sillä pelkkä tulostusnopeus ei kuvaa työpisteen kapasiteettia. Suunnittele lyhyt ja pitkä etikettipohja todellisilla tuote- tai pakkaustiedoilla. Tarkista, että katkaisukohdan ja viivakoodin väliin jää sopiva tila. Taustapaperittoman materiaalin liima, pintakäsittely ja rullan koko varmistetaan tätä linerless-varustusta varten ennen suuremman materiaalierän hankintaa. Jos käytössä on useita etikettipituuksia, varmista jokaisen pohjan katkaisukohta erikseen. Tarkista myös, että käyttäjä tunnistaa oikean tunnisteen ennen kiinnittämistä pakkaukseen, kun tulostetaan peräkkäin erisisältöisiä töitä.

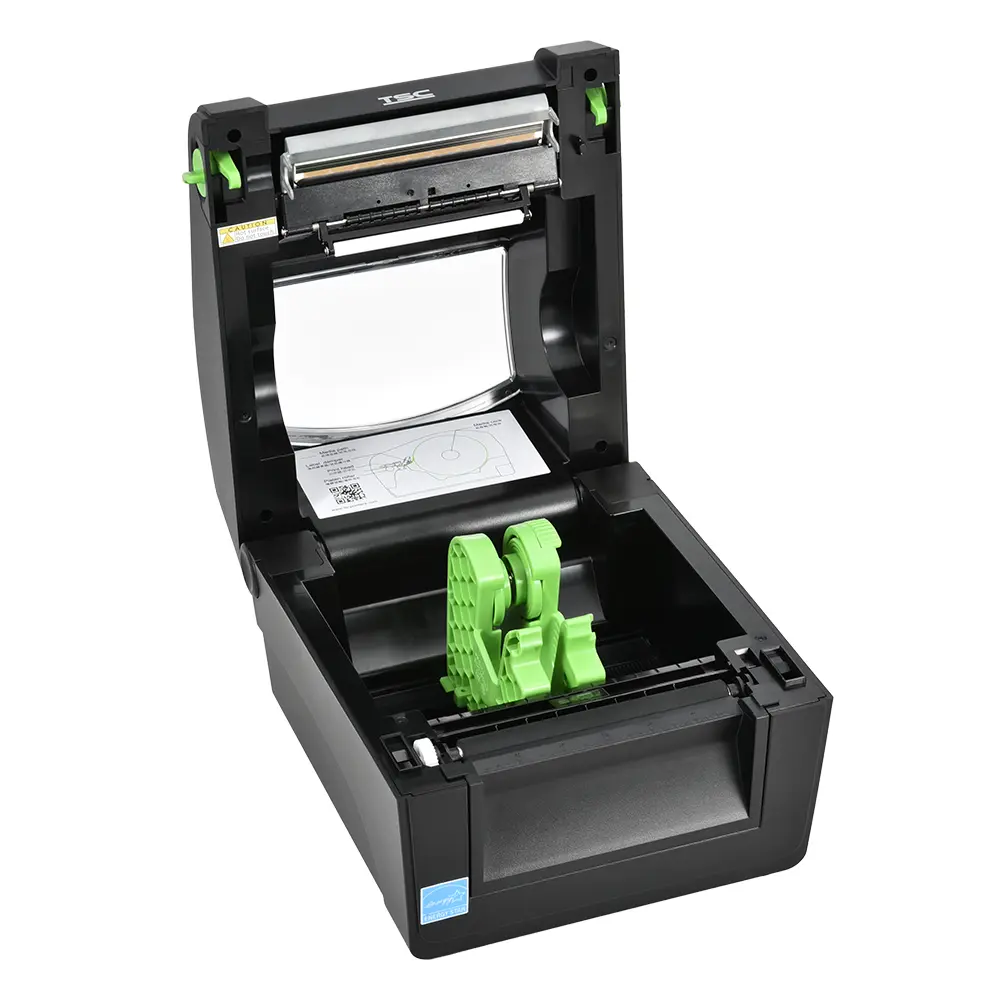

TSC DH240-A001-0032 -tulostin otetaan käyttöön valitun langallisen yhteyden kautta. Määritä tulostusjonon ja etikettipohjan asetukset käytettävään sovellukseen ja varmista, että myös katkaisun ohjaus toimii työnkulussa tarkoitetulla tavalla. LCD-näyttöä käytetään laitteen oman tilan seuraamiseen; sovelluksen ja tulostimen asetukset tarkistetaan kokonaisuutena. Sijoita laite niin, että tuloste voidaan ottaa helposti ja kansi avata rullan vaihtoa varten. Tarkista lisävarusteineen toimitettavan laitteen tilantarve ennen kiinteän työpisteen rakentamista.
Hyväksymiskokeessa TSC DH240-A001-0032 tulostaa useita peräkkäisiä tunnisteita koerullalta. Tarkista katkaisujälki, etiketin irrotus ja kiinnittyminen varsinaiseen pakkaukseen sekä koodin lukeminen työpisteen lukijalla. Toista koe myös pisimmällä tarvittavalla sisällöllä. Kirjaa materiaalin tarkka tuotekoodi ja hyväksytyt asetukset, jotta rullan vaihtuminen voidaan tunnistaa myöhemmin. Valmistajan puhdistusohje sovitetaan työpisteen käytäntöön ja pidetään rullanvaihto-ohjeen yhteydessä. Jos käyttäjä haluaa erottaa etiketin käsin, vertaa tämän sivun repäisyversiota ennen kokoonpanon valintaa.
Valmistajan dokumentaatio
English Brief
TSC DH240-A001-0032 is the DH240T 4-inch direct thermal desktop printer with 203 dpi resolution and a maximum print width of 108 mm. This wired version has USB, USB Host, RS-232 and Ethernet; wireless modules are optional. The linerless cutter cuts the label automatically.
