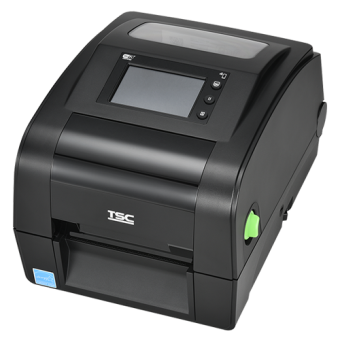

TSC DH340-A001-0002 on DH340T-mallin 4 tuuman pöytätulostin tarkkojen tuote-, varasto- ja lähetysetikettien tulostamiseen. Suoralämpötekniikka käyttää lämpöherkkää materiaalia ilman värinauhaa. 300 dpi tarkkuus ja enintään 105,7 mm tulostusalue kohdistuvat tämän tuotekoodin kokoonpanoon.
Käyttötarkoitus ja mallin valinta

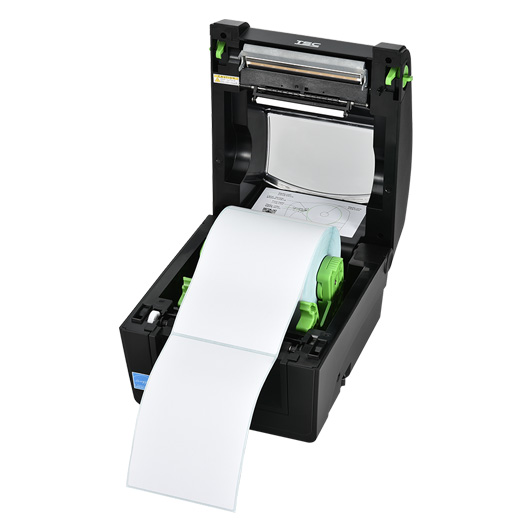

TSC DH340-A001-0002 soveltuu myymälän, varaston ja pakkauspisteen päivittäisiin merkintöihin. 300 dpi tarkkuus on hyödyksi pienessä tekstissä ja tiheissä viivakoodeissa; lopputulos tarkistetaan oikealla materiaalilla. Etiketit voidaan tulostaa paikalliselta tietokoneelta tai Ethernet-verkon kautta. Avautuva kotelo helpottaa materiaalin lataamista, ja näyttö näyttää asetukset sekä tilatiedot.
TSC DH340-A001-0002 tekniset tiedot
| Tuotekoodi / malli | DH340-A001-0002 / DH340T |
|---|---|
| Tulostusmenetelmä / väri | Suoralämpö / yksiväri |
| Tarkkuus / enimmäisnopeus | 300 dpi / 152 mm/s |
| Tulostusleveys | 105,7 mm enintään |
| Materiaalin leveys | 15–120 mm |
| Rullan ulkohalkaisija / hylsy | Enintään 127 mm / 25,4–38,1 mm |
| Materiaalinkäsittely | Taustapaperillisen materiaalin perusversio |
| Liitännät | USB 2.0 (Type B), USB Host, RS-232 ja Ethernet 10/100 |
| Muisti | 128 MB SDRAM / 128 MB Flash; microSD-laajennus |
| Käyttöliittymä | 3,5 tuuman LCD-värikosketusnäyttö ja käyttöpainikkeet |
| Reaaliaikakello / summeri | RTC ja summeri |
| Mitat (L × S × K) / paino | 208 × 235 × 170 mm / 2,1 kg |
| Käyttöolosuhteet | 0–40 °C; 25–85 %RH, ei kondensaatiota |
Yhteydet, ohjelmistot ja käyttöönotto
TSC DH340-A001-0002 tukee TSPL-EZD-komentokieltä sekä EPL-, ZPL-, ZPL II- ja DPL-emulointeja. Tuettuja koodeja ovat esimerkiksi Code 128, DataMatrix ja QR. Etikettipohjan asettelu, merkkistö ja viivakoodin luettavuus tarkistetaan koetulosteella. TSC Consolea voidaan käyttää tulostimen asetusten käsittelyyn.
Langalliset liitännät sisältyvät tähän versioon. Wi-Fi ja Bluetooth ovat erikseen valittavia laajennuksia. Verkkoon liitetyn tulostimen asetuksia voidaan hallita valmistajan työkaluilla; SOTI Connect edellyttää erillistä lisenssiä. Etikettisuunnitteluohjelmiston maksullista lisenssiä ei sisällytetä peruslaitteen lupaukseen.
Materiaali, varusteet ja toimituspakkaus
TSC DH340-A001-0002 käyttää lämpöherkkää etiketti- tai jatkuvaa materiaalia. Raon ja mustamerkin tunnistus auttaa kohdistamaan tulostuksen. Taustapaperin leveys huomioidaan rullan kokonaisleveydessä. Tulostusjäljen säilyvyys, liima ja pinnan kestävyys valitaan käyttökohteen mukaan.
EU-version peruspakkaus sisältää tulostimen, USB-kaapelin, erillisen virtalähteen, EU-virtajohdon ja pikaohjeen. Etiketit sekä mahdolliset verkko- ja sarjakaapelit valitaan erikseen. Muut leikkuri-, irrotin-, rullateline- ja liitäntälaajennukset tilataan vain malliin sopivina.
Takuu ja huolto
TSC:n nykyisen EMEA-käytännön mukaan pöytätulostimen rajoitettu takuu on kolme vuotta 1.6.2024 alkaen ostetuille laitteille. Tulostuspään ja telan takuilla on erilliset aika- ja kulumisrajat. Mininova auttaa DH340T-kokoonpanon materiaalivalinnassa ja sopivien huolto- tai varaosavaihtoehtojen selvittämisessä.
Rinnakkaismallit Mininovassa
- TSC DH340HC-A001-0002 – valkoinen Healthcare-versio samoille 300 dpi merkintätarpeille.
- TSC DH240-A001-0042 – 203 dpi linerless-versio taustapaperittomaan materiaaliin ja käsin repäisyyn.
TSC DH340-A001-0002: tarkan tuote- ja lähetysetiketin valinta
Laadi etikettipohja todelliselle tuote- tai lähetystiedolle ennen materiaalierän tilaamista. Kokeile pisintä tuotenimeä, tarvittavia lisätietoja ja käytössä olevaa viivakoodia samassa pohjassa. Materiaalin leveys ja tulostusalue ovat eri mittoja: reunuksille ja taustapaperille jäävä tila huomioidaan asettelussa. Tarkempi tulostuspää auttaa pienessä merkinnässä, mutta fonttikoko sekä koodin tyhjät reunukset valitaan edelleen lukutilanteen mukaan. Tee tarkistus omalla lukijalla ja siinä kiinnityskohteessa, jossa etikettiä käytetään. Näyttöesikatselu ei osoita lopullista tulostusjälkeä.
TSC DH340-A001-0002 -tulostin voidaan ottaa käyttöön joko paikallisena tai langalliseen verkkoon kytkettynä työpisteen tulostimena. Valitse yhteystapa järjestelmän mukaan ja tallenna tulostusjonon asetukset. Jos vanha sovellus lähettää suoraan tulostinkomentoja, kokeile sen tuottama etiketti ennen laajempaa käyttöönottoa. Tarkista erityisesti merkkistö, tekstikenttien sijainti ja koodin koko. Käytä testissä myös mahdollisia logoja ja muita käytössä olevia pohjan osia. Liitäntävalinta ja etikettipohjan hyväksyminen tehdään saman toimituskokoonpanon kanssa.
Kokeile TSC DH340-A001-0002 -tulostinta suunnitellulla lämpöherkällä materiaalilla ja arvioi myös liiman tarttuminen pakkaukseen. Tee materiaalin tunnistus valmistajan ohjeen mukaan, tulosta sarja etikettejä ja tarkista, että kohdistus säilyy. Toista rullanvaihto työpisteen käyttäjän kanssa ja tallenna hyväksytyt asetukset. Jos käyttötarve muuttuu taustapaperittomaksi tulostamiseksi, valitse siihen tarkoitettu kokoonpano erikseen. Tämä perusmalli ja sivulla esitetty linerless-rinnakkaisversio palvelevat eri materiaalinkäsittelyä. Dokumentoi tarkka rullakoodi, jotta seuraava materiaalitoimitus vastaa käyttöönotossa hyväksyttyä laatua. Jos työpisteessä vaihdetaan eri levyisten rullien välillä, dokumentoi jokaisen rullan oma pohjakoko ja hyväksytty asettelu. Kokeile rullan vaihtoa myös käytännössä, jotta käyttäjä tunnistaa oikean materiaalin ja sitä vastaavan tulostuspohjan.
Valmistajan dokumentaatio
English Brief
TSC DH340-A001-0002 is the DH340T 4-inch direct thermal desktop printer with 300 dpi resolution and a maximum print width of 105.7 mm. This wired version has USB, USB Host, RS-232 and Ethernet; wireless modules are optional. Choose compatible direct thermal media for the application.
