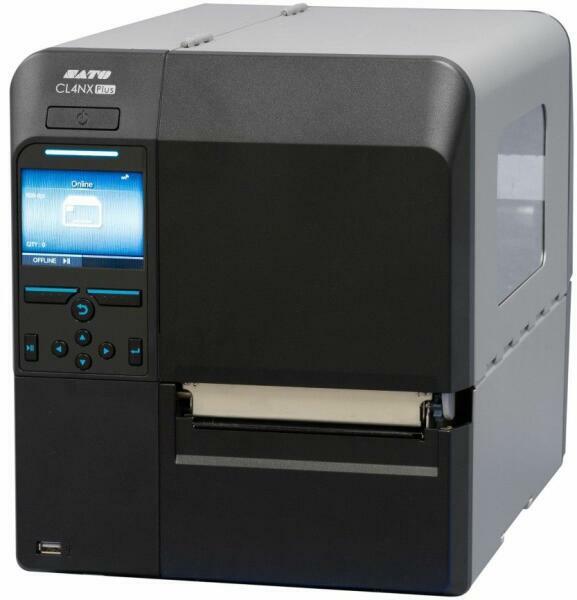

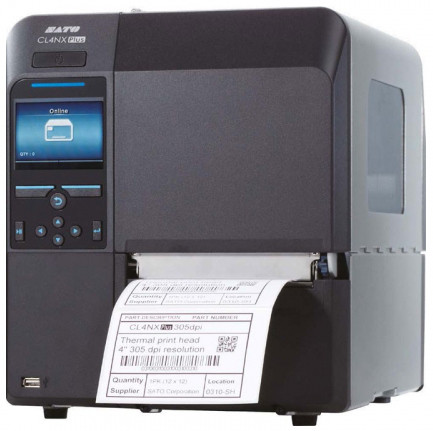

SATO WWCLP122ZWAREU – CL4NX Plus 203 dpi Dispenser-, Liner Rewinder-, WLAN- ja RTC-varustuksella
SATO WWCLP122ZWAREU on CL4NX Plus -sarjan 4″ teollinen Thermal Transfer / Direct Thermal -tarratulostin vaativaan ammattikäyttöön. Tämä EU/EMEA-kokoonpano yhdistää 203 dpi:n tulostustarkkuuden, 104 mm:n enimmäistulostusleveyden, Dispenser-toiminnon, sisäisen Liner Rewinderin, WLAN-yhteyden ja RTC-reaaliaikakellon.
WWCLP122ZWAREU on tarkoitettu erityisesti työpisteisiin, joissa etiketti tulostetaan, irrotetaan automaattisesti taustapaperista ja kiinnitetään heti tuotteeseen, pakkaukseen tai muuhun kohteeseen. Sisäinen Liner Rewinder kerää vapautuvan taustapaperin tulostimen sisälle, mikä pitää työpisteen hallittuna myös jatkuvassa peel-off-käytössä.
Käyttötarkoitus
SATO WWCLP122ZWAREU soveltuu tuotanto-, pakkaus-, keräily-, varasto- ja lähettämötyöpisteisiin, joissa etikettejä tulostetaan yksi kerrallaan ja kiinnitetään välittömästi tulostuksen jälkeen. 203 dpi on tehokas yleisresoluutio tuote-, pakkaus-, varasto-, kuljetus- ja jäljitettävyysmerkintään.
WLAN mahdollistaa tulostimen sijoittamisen myös työpisteisiin, joissa kiinteää verkkokaapelointia halutaan välttää. RTC puolestaan mahdollistaa tulostimen oman päivämäärän ja kellonajan hyödyntämisen etikettiaineistossa.
Keskeiset ominaisuudet
- 4″ teollinen CL4NX Plus -tarratulostin
- Thermal Transfer (TT) ja Direct Thermal (DT)
- 203 dpi / 8 dots/mm
- 104 mm:n enimmäistulostusleveys
- Dispenser / Peel-off
- Internal Liner Rewinder – taustapaperin sisäinen takaisinkelaus
- Dispenser-käytössä tulostusnopeus jopa 254 mm/s (10 ips)
- WLAN / Wireless LAN
- RTC / Real-Time Clock
- jopa 265 mm:n materiaalirulla
- jopa 600 m:n Thermal Transfer -värinauha
- 3,5″ TFT-värinäyttö
- Ethernet
- USB 2.0
- RS-232C
- IEEE1284 Parallel
- NFC
- External I/O
- SATO AEP ja SATO Online Services -tuki
- EU/EMEA-kokoonpano ja EU-virtajohto
Tekniset tiedot
| Valmistaja | SATO |
|---|---|
| Tuotekoodi | WWCLP122ZWAREU |
| Malli | CL4NX Plus |
| Tuoteluokka | 4″ teollinen tarratulostin |
| Alueversio | EU / EMEA |
| Tulostustapa | Thermal Transfer (TT) / Direct Thermal (DT) |
| Tulostustarkkuus | 203 dpi / 8 dots/mm |
| CL4NX Plus 203 dpi -alustan maks. nopeus | 355 mm/s (14 ips) |
| Maks. nopeus Dispenser-käytössä | 254 mm/s (10 ips) |
| Maks. tulostusleveys | 104 mm |
| Maks. tulostuspituus, yleinen | 2 500 mm |
| Dispenser-materiaalin pituus | 10–397 mm; 10–27 mm vain Thermal Transfer -käytössä |
| Dispenser-materiaalin leveys | 22–128 mm |
| Materiaalin leveys taustapaperin kanssa | 25–131 mm |
| Materiaalin paksuus | 0,060–0,268 mm |
| Maks. materiaalirullan halkaisija | 265 mm |
| Materiaalianturit | I-mark (reflective) ja Label Gap (transmissive) |
| Dispenser | Kyllä, Peel-off |
| Liner Rewinder | Kyllä, sisäinen taustapaperin kelaaja |
| Liner Rewinder -kapasiteetti | Taustapaperin kelauksen halkaisija enintään 120 mm |
| Värinauhan maks. pituus | 600 m |
| Näyttö | 3,5″ TFT Full Colour LCD, 320 × 240 |
| WLAN | Kyllä |
| RTC | Kyllä, Real-Time Clock |
| Ethernet | Kyllä |
| USB | USB 2.0 |
| Serial | RS-232C |
| Parallel | IEEE1284 |
| NFC | Kyllä |
| External I/O | Kyllä |
| Muisti | CPU1: 2 GB ROM / 256 MB RAM |
| Virtajohto | EU |
Dispenser – etiketti valmiina kiinnitettäväksi
SATO WWCLP122ZWAREU sisältää Dispenser- eli peel-off-toiminnon. Tulostin erottaa tulostetun etiketin taustapaperista ja esittää etiketin käyttäjälle valmiina kiinnitettäväksi. Tämä nopeuttaa manuaalista merkintätyötä, koska käyttäjän ei tarvitse irrottaa jokaista etikettiä itse taustapaperista.
Ratkaisu soveltuu esimerkiksi pakkauspisteisiin, tuotantoon, keräilyyn ja muihin työvaiheisiin, joissa etiketti tulostetaan tarpeen mukaan ja kiinnitetään välittömästi kohteeseen.
Internal Liner Rewinder – taustapaperi hallitusti tulostimen sisään
Dispenserin yhteydessä toimiva Internal Liner Rewinder kelaa etiketin irrottamisen jälkeen vapautuvan taustapaperin tulostimen sisälle. SATO:n dokumentaation mukaan taustapaperi voidaan tässä dispenser-yksikössä joko johtaa ulos tulostimesta tai kelata sisäisesti.
Sisäinen kelaus pitää työpisteen siistimpänä ja vähentää lattialle tai työpöydälle kertyvää irtonaista taustapaperia. Taustapaperin sisäisen kelauksen enimmäishalkaisija on 120 mm.
WLAN – langaton verkkoyhteys
SATO WWCLP122ZWAREU sisältää WLAN-yhteyden. Langaton verkkoliitäntä helpottaa tulostimen sijoittamista tuotanto-, pakkaus-, varasto- ja logistiikkaympäristöihin ilman kiinteää Ethernet-kaapelointia.
Ethernet säilyy samalla käytettävissä, joten tulostin voidaan ottaa käyttöön joko langallisessa tai langattomassa yritysverkossa järjestelmäympäristön vaatimusten mukaan.
RTC – Real-Time Clock
Integroitu RTC-reaaliaikakello tarjoaa tulostimelle oman päivämäärä- ja kellonaikatiedon. Sitä voidaan hyödyntää etikettiaineistoissa esimerkiksi valmistus-, pakkaus-, päiväys-, erä- ja jäljitettävyystietojen muodostamiseen.
RTC on erityisen hyödyllinen tuotantoympäristöissä, joissa ajankohtaan perustuvia tietoja muodostetaan osana etikettitulostuksen työnkulkua.
203 dpi – tehokas yleisresoluutio
203 dpi:n tarkkuus soveltuu tavallisiin teollisiin etiketteihin, joissa tulostetaan tuotetietoja, viivakoodeja, QR- ja Data Matrix -koodeja sekä normaalikokoista tekstiä ja grafiikkaa.
CL4NX Plus 203 dpi -alustan yleinen enimmäistulostusnopeus on 355 mm/s. WWCLP122ZWAREU:n Dispenser-käytössä enimmäisnopeus on 254 mm/s, mikä tulee huomioida verrattaessa mallia tavalliseen tear-off-kokoonpanoon.

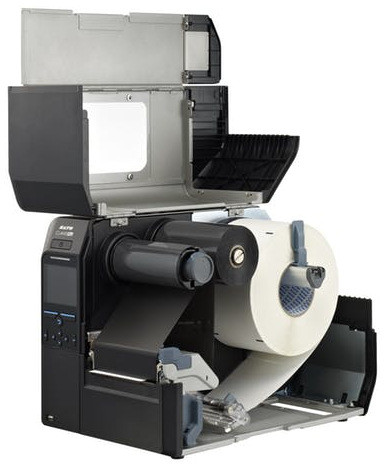

Suuri materiaalikapasiteetti
SATO CL4NX Plus tukee jopa 265 mm:n materiaalirullia ja 600 metrin Thermal Transfer -värinauhoja. Suuri kapasiteetti vähentää materiaalinvaihtojen tarvetta ja tukee pitkiä tuotantojaksoja.
Dispenser-käytössä materiaalin leveys on 22–128 mm ja taustapaperin kanssa 25–131 mm. Etikettimateriaalin, liiman ja taustapaperin soveltuvuus peel-off-käyttöön kannattaa varmistaa ennen materiaalin valintaa.
Yhteensopivuus ja järjestelmäintegraatio
SATO WWCLP122ZWAREU voidaan liittää ERP-, WMS-, MES-, tuotannonohjaus-, pakkaus-, varasto- ja logistiikkajärjestelmiin. WLAN-yhteyden lisäksi käytettävissä ovat Ethernet-, USB-, RS-232C-, IEEE1284-, NFC- ja External I/O -liitännät.
CL4NX Plus tukee SATO Application Enabled Printing (AEP) -ratkaisua, jonka avulla tulostimeen voidaan toteuttaa myös itsenäisempiä työnkulkuja. SATO Online Services (SOS) puolestaan tukee tulostimien etähallintaa ja ylläpitoa.
Etikettimateriaalit ja värinauhat
SATO WWCLP122ZWAREU tukee sekä Direct Thermal- että Thermal Transfer -materiaaleja. Direct Thermal -käyttöön valitaan lämpöherkkä materiaali, kun taas Thermal Transfer -käytössä paperi- tai synteettinen etikettimateriaali yhdistetään käyttökohteeseen sopivaan värinauhaan.
Paperietiketeille käytetään tyypillisesti Wax- tai Wax/Resin-värinauhoja. Synteettisille PP-, PE- ja PET-materiaaleille valitaan käyttökohteen ja kestävyysvaatimusten mukaan yleensä Wax/Resin- tai Resin-värinauha.
Dispenser-käytössä myös etiketin koko, liima, jäykkyys ja taustapaperin ominaisuudet vaikuttavat materiaalin toimintaan. Mininova auttaa määrittämään kokonaisuuden ennen suurempaa materiaalitilausta.
Käyttökohteet
- tuotanto- ja pakkaustyöpisteet
- etiketin tulostus ja välitön kiinnittäminen
- manuaaliset print-and-apply-työpisteet
- keräily ja sisälogistiikka
- varasto- ja lähettämötyöpisteet
- tuote- ja pakkausetiketit
- valmistus-, erä- ja päiväysmerkinnät
- jäljitettävyysmerkinnät
- 1D- ja 2D-koodietiketit
- WLAN-verkkoon liitettävät tulostuspisteet
Mallikohtaiset erot
SATO WWCLP122ZWAREU on nimenomaan CL4NX Plus 203 dpi -kokoonpano, jossa yhdistyvät Dispenser + Internal Liner Rewinder + WLAN + RTC. Näitä ominaisuuksia ei tule päätellä pelkästä CL4NX Plus -mallinimestä, koska sarjasta on useita eri tehdaskokoonpanoja.
Ilman WLAN-yhteyttä vastaava 203 dpi:n Dispenser-, Liner Rewinder- ja RTC-kokoonpano on WWCLP122ZNAREU. CL4NX Plus -sarjasta on lisäksi 305 dpi:n vaihtoehtoja käyttökohteisiin, joissa tarvitaan tarkempaa pienen tekstin tai tiheiden koodien tulostusta.
Lisävarusteet ja muut CL4NX Plus -kokoonpanot
CL4NX Plus -sarjaan kuuluu useita Cutter-, Rotary Cutter-, Linerless-, Dispenser-, WLAN- ja RFID-ratkaisuja. Osa ominaisuuksista on tehdasasennettuja kokoonpanoja, joten oikea tuotekoodi tulee valita tarvittavan materiaalinkäsittelyn, tarkkuuden ja liitäntöjen perusteella.
WWCLP122ZWAREU sisältää jo Dispenserin, sisäisen Liner Rewinderin, WLAN-yhteyden ja RTC:n, joten niitä ei tarvitse määritellä erillisiksi lisävarusteiksi tähän kokoonpanoon.
Toimitussisältö
Toimitukseen kuuluu SATO WWCLP122ZWAREU CL4NX Plus 203 dpi -teollisuustarratulostin Dispenser-, Internal Liner Rewinder-, WLAN- ja RTC-varustuksella sekä EU-virtajohto. Etiketit ja Thermal Transfer -värinauhat valitaan käyttökohteen mukaan erikseen.
B2B-hankinta
SATO WWCLP122ZWAREU soveltuu yrityksille, joissa etiketti halutaan tulostaa ja luovuttaa käyttäjälle välittömästi kiinnitettäväksi ilman manuaalista irrottamista taustapaperista. Dispenser ja sisäinen Liner Rewinder muodostavat tähän tarkoitukseen selvästi tavallista tear-off-tulostinta tehokkaamman työpisteratkaisun.
Mininova auttaa määrittämään CL4NX Plus -kokoonpanon lisäksi dispenser-käyttöön sopivan etikettikoon, liiman, pintamateriaalin, taustapaperin ja Thermal Transfer -värinauhan. Samalla voidaan arvioida 203 ja 305 dpi:n vaihtoehdot sekä WLAN-, automaatio- ja järjestelmäintegraation vaatimukset.
Yritysasiakkaiden määrätoimitukset, projektihinnoittelu sekä tulostin-, etiketti- ja värinauhakokonaisuudet: ota yhteyttä Mininovaan.
Takuu
SATO WWCLP122ZWAREU -tulostimeen sovelletaan SATO:n voimassa olevia EU/EMEA-valmistajan takuuehtoja. Tulostuspään, platen rollerin ja muiden kuluvien osien takuuehdot voivat poiketa itse tulostimen takuusta.
Huolto
Tulostuspään, platen-telan, materiaaliantureiden ja materiaaliradan säännöllinen puhdistus tukee tulostuslaadun ja toimintavarmuuden säilymistä. Dispenser-yksikössä myös peel-off-mekanismi ja linerin kulkureitti on pidettävä puhtaana, jotta etiketin irrotus ja taustapaperin sisäinen kelaus toimivat luotettavasti.
Valmistajan linkit
SATO CL4NX Plus – valmistajan tuotesivu
SATO CL4NX Plus – virallinen datasheet (PDF)
SATO CL4NX Plus – Optional Devices / tekninen dokumentaatio
English Brief
SATO WWCLP122ZWAREU is a CL4NX Plus 4-inch industrial Thermal Transfer / Direct Thermal label printer featuring 203 dpi resolution, a dispenser with internal liner rewinder, WLAN connectivity and Real-Time Clock (RTC). The dispenser presents each printed label ready for immediate application while the internal liner rewinder collects the backing liner inside the printer.
In dispenser operation, the SATO CL4NX Plus provides print speeds up to 254 mm/s (10 ips) and a maximum print width of 104 mm. The printer supports media rolls up to 265 mm in diameter and Thermal Transfer ribbons up to 600 metres long. WWCLP122ZWAREU is an EU/EMEA configuration with WLAN, RTC and EU power cord for demanding manufacturing, packaging, warehousing and logistics applications.
