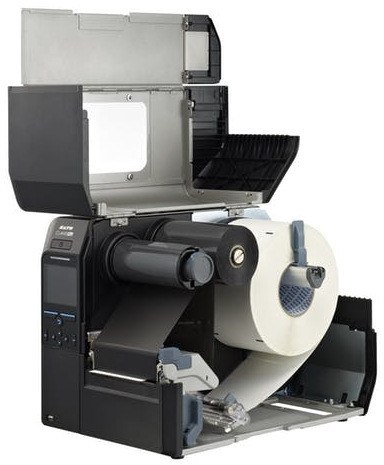

SATO WWCLP102ZNAREU – CL4NX Plus 203 dpi teollinen tarratulostin
SATO WWCLP102ZNAREU on CL4NX Plus 4″ teollinen tarratulostin vaativaan ja suurivolyymiseen etikettituotantoon. Se yhdistää Thermal Transfer (TT)– ja Direct Thermal (DT) -tulostuksen, 203 dpi:n tarkkuuden, jopa 355 mm/s (14 ips) tulostusnopeuden sekä 104 mm:n enimmäistulostusleveyden.
CL4NX Plus on SATO:n teollinen tulostinalusta tuotantoon, logistiikkaan, varastointiin, vähittäiskaupan toimitusketjuihin, elintarviketeollisuuteen ja muihin ympäristöihin, joissa tulostimelta edellytetään jatkuvaa toimintaa ja helppoa järjestelmäintegraatiota. Suuri materiaalikapasiteetti, monipuoliset vakioliitännät ja tulostimen omat hallinta- ja opastustoiminnot tukevat ympärivuorokautistakin tuotantokäyttöä.
Käyttötarkoitus
SATO WWCLP102ZNAREU soveltuu erityisesti suurivolyymiseen tuote-, pakkaus-, logistiikka-, varasto- ja jäljitettävyysmerkintään. 203 dpi:n tarkkuus on tehokas valinta tavallisiin viivakoodeihin, teksteihin ja grafiikkaan silloin, kun tuotantonopeus on keskeinen valintaperuste.
Jopa 355 mm/s tulostusnopeus ja suuri materiaalikapasiteetti tekevät CL4NX Plus -mallista soveltuvan tuotantolinjoille, lähettämöihin ja muihin työpisteisiin, joissa etikettejä valmistetaan jatkuvasti tai suurina erinä.
Keskeiset ominaisuudet
- 4″ teollinen tarratulostin
- Thermal Transfer (TT) ja Direct Thermal (DT)
- 203 dpi:n tulostustarkkuus
- tulostusnopeus jopa 355 mm/s (14 ips)
- enimmäistulostusleveys 104 mm
- enimmäistulostuspituus 2 500 mm
- 3,5″ värillinen TFT LCD -näyttö
- RTC (Real-Time Clock)
- materiaalirullan ulkohalkaisija jopa 265 mm
- Thermal Transfer -värinauhan pituus jopa 600 m
- Ethernet IPv4/IPv6
- USB 2.0 Type A ja Type B
- RS-232C
- Parallel-liitäntä
- EXT I/O -liitäntä teollisuusintegraatioihin
- NFC
- valinnainen Wi-Fi / Wi-Fi Direct
- PDF Direct Print
- SATO AEP (Application Enabled Printing)
- SATO Online Services (SOS) -yhteensopivuus
Tekniset tiedot
| Valmistaja | SATO |
|---|---|
| Tuotekoodi | WWCLP102ZNAREU |
| Malli | CL4NX Plus |
| Alueversio | EU / EMEA |
| Tulostustekniikka | Thermal Transfer (TT) / Direct Thermal (DT) |
| Tulostustarkkuus | 203 dpi (8 dots/mm) |
| Maks. tulostusnopeus | 355 mm/s (14 ips) |
| Maks. tulostusleveys | 104 mm |
| Maks. tulostuspituus | 2 500 mm |
| RTC | Kyllä, Real-Time Clock |
| Näyttö | 3,5″ värillinen TFT LCD, 320 × 240 |
| Materiaalityypit | Rulla- ja fanfold-materiaalit, stanssatut etiketit, jatkuva materiaali, paperi- ja synteettiset materiaalit |
| Materiaalin paksuus | 0,060–0,268 mm |
| Materiaalirullan maks. ulkohalkaisija | 265 mm |
| Materiaalirullan hylsy | 76 mm / 101 mm |
| Materiaalin kelaussuunta | Face In / Face Out |
| Materiaalianturit | I-mark (reflective) ja Label Gap (transmissive) |
| Värinauhan maks. pituus | 600 m |
| Värinauhan leveys | 39,5–128 mm |
| Värinauhan maks. rullahalkaisija | 90 mm |
| Värinauhan hylsy | 25,4 mm (1″) |
| Ethernet | Kyllä, IPv4 / IPv6 |
| USB | USB 2.0 Type A ja Type B |
| Serial | RS-232C |
| Parallel | Kyllä |
| Teollisuus-I/O | EXT I/O |
| NFC | Kyllä |
| Langaton verkko | Valinnainen Wi-Fi / Wi-Fi Direct, IEEE 802.11 a/b/g/n, 2,4/5 GHz |
| Tulostinemuloinnit | SBPL / SDPL / SEPL / SIPL / STCL / SZPL / XML |
| Suoratulostus | PDF Direct Print |
| Sovellusalusta | SATO AEP (Application Enabled Printing) |
| Etähallinta | SATO Online Services (SOS), SNMP v3, Web Interface, All-In-One Tool |
| Muisti | CPU1: 2 GB Flash / 256 MB RAM; CPU2: 4 MB Flash / 64 MB RAM |
355 mm/s – nopea 203 dpi:n tuotantotulostin
SATO WWCLP102ZNAREU tulostaa 203 dpi:n tarkkuudella jopa 355 mm/s. Suorituskyky soveltuu erityisesti suurten etikettimäärien valmistamiseen tuotannossa, varastossa ja logistiikassa, joissa tavallinen viivakoodi-, teksti- ja grafiikkatulostus ei edellytä erittäin korkeaa resoluutiota.
CL4NX Plus -sarjasta on saatavana myös 305 ja 609 dpi:n versioita. 203 dpi:n malli painottaa nopeaa ja kustannustehokasta teollista etikettitulostusta, kun taas suurempia tarkkuuksia voidaan tarvita erittäin pienelle tekstille, pienille koodeille tai yksityiskohtaiselle grafiikalle.
Suuri materiaalikapasiteetti – jopa 265 mm:n rulla
CL4NX Plus tukee jopa 265 mm:n ulkohalkaisijan materiaalirullaa. Suuri rullakapasiteetti vähentää materiaalinvaihtojen määrää ja niistä aiheutuvia keskeytyksiä erityisesti jatkuvassa tuotantokäytössä.
Tulostin hyväksyy sekä sisään- että ulospäin kelatut materiaalit ilman erillistä asetuksen muuttamista. Materiaalivalikoimaan kuuluvat rulla- ja fanfold-materiaalit, stanssatut etiketit, jatkuvat materiaalit sekä paperi- ja synteettiset etikettimateriaalit.
Jopa 600 metrin Thermal Transfer -värinauha
SATO CL4NX Plus käyttää jopa 600 metrin Thermal Transfer -värinauhoja. Suuri värinauhakapasiteetti yhdessä suuren etikettirullan kanssa mahdollistaa pitkät tulostusjaksot vähäisemmillä materiaalinvaihdoilla.
Thermal Transfer -käytössä paperi- tai synteettinen etikettimateriaali voidaan yhdistää käyttökohteen mukaan wax-, wax/resin- tai resin-värinauhaan. Näin tulostusjäljen kesto voidaan sovittaa esimerkiksi kulutuksen, kosteuden, kemikaalien tai muiden ympäristöolosuhteiden vaatimuksiin.
Thermal Transfer ja Direct Thermal
Thermal Transfer (TT) soveltuu erityisesti pitkäikäisiin tuote-, omaisuus-, tuotanto- ja jäljitettävyystunnisteisiin. Tulostusjäljen ominaisuudet määräytyvät etikettimateriaalin ja värinauhan muodostaman kokonaisuuden perusteella.
Direct Thermal (DT) ei tarvitse värinauhaa, vaan tulostus muodostetaan suoraan lämpöherkälle materiaalille. Tekniikka soveltuu esimerkiksi logistiikka- ja lähetysetiketteihin, joiden käyttöikä on rajallinen.
3,5″ värinäyttö ja käyttäjän opastus
CL4NX Plus sisältää 3,5 tuuman värillisen TFT LCD -näytön. Tulostimen käyttöliittymä tukee päivittäistä käyttöä, asetusten hallintaa, materiaalinvaihtoja ja ongelmatilanteiden selvittämistä.
SATO on suunnitellut CLNX Plus -sarjan myös helpottamaan käyttäjän suorittamia ylläpitotoimia. Selkeä käyttöliittymä ja tulostimen omat opastustoiminnot voivat vähentää käyttövirheitä ja tuotannon tarpeettomia keskeytyksiä.
Monipuoliset liitännät teollisuusympäristöihin
SATO WWCLP102ZNAREU tarjoaa vakiona Ethernet-, USB-, RS-232C- ja Parallel-liitännät sekä EXT I/O -rajapinnan ja NFC:n. Laaja liitäntävalikoima helpottaa sekä uusien verkkopohjaisten järjestelmien rakentamista että vanhempien teollisuustulostimien korvaamista.
EXT I/O mahdollistaa tulostimen liittämisen osaksi teollista automaatiota ja ulkoisia ohjausjärjestelmiä. Valinnaisella Wi-Fi-liitännällä CL4NX Plus voidaan yhdistää myös 2,4 ja 5 GHz:n langattomiin verkkoihin.
Järjestelmäintegraatio ja emuloinnit
CL4NX Plus tukee useita tulostinemulointeja, kuten SBPL-, SDPL-, SEPL-, SIPL-, STCL- ja SZPL-kieliä. Tämä helpottaa olemassa olevien etikettipohjien ja järjestelmäintegraatioiden hyödyntämistä silloin, kun vanha tulostin korvataan SATO CL4NX Plus -mallilla.
PDF Direct Print mahdollistaa PDF-aineiston tulostamisen ilman erillistä muunnosta. SATO AEP (Application Enabled Printing) mahdollistaa puolestaan tulostimeen sijoitettujen sovellusten ja itsenäisempien tulostustyönkulkujen toteuttamisen.
SATO Online Services
SATO CL4NX Plus tukee SATO Online Services (SOS) -palvelua. Tulostimen toimintatietoja voidaan hyödyntää etähallinnassa ja ylläpidossa, mikä tukee ennakoivaa huoltoa ja käyttökatkojen vähentämistä yritysympäristössä.
Käyttökohteet
- tuotanto- ja pakkausmerkinnät
- tuote- ja sarjanumeroetiketit
- logistiikka- ja lähetysetiketit
- varasto- ja hyllymerkinnät
- viivakoodi- ja 2D-koodietiketit
- jäljitettävyysmerkinnät
- elintarvike- ja vähittäiskaupan toimitusketjut
- autoteollisuus ja valmistava teollisuus
- suurivolyymiset teolliset etikettitulostussovellukset
Etikettimateriaalit ja värinauhat
SATO WWCLP102ZNAREU voidaan käyttää laajan paperi- ja synteettisten etikettimateriaalien valikoiman kanssa. Direct Thermal -käyttöön valitaan lämpöherkkä materiaali, kun taas Thermal Transfer -käytössä etikettimateriaali yhdistetään käyttökohteeseen sopivaan värinauhaan.
Värinauhan leveys on 39,5–128 mm ja enimmäispituus 600 metriä. Etikettimateriaalin ja ribbonin yhteensopivuus kannattaa määrittää käyttökohteen, tulostuslaadun, pinnan, käyttöiän ja ympäristöolosuhteiden perusteella.
Lisävarusteet ja kokoonpanot
CL4NX Plus -sarjaan on saatavana erilaisia materiaalinkäsittely-, leikkuri-, dispenser-, linerless-, langaton verkko- ja muita käyttökohdekohtaisia vaihtoehtoja. Sarjasta on lisäksi saatavana erillisiä RFID-kokoonpanoja.
WWCLP102ZNAREU tulee käsitellä nimenomaan tämän SKU:n mukaisena EU/EMEA-kokoonpanona. RFID-, leikkuri- tai dispenser-ominaisuuksia ei tule olettaa vakiovarusteiksi pelkän CL4NX Plus -sarjan ominaisuuksien perusteella.
Rinnakkaismallit
- SATO CL4NX Plus 203 dpi – nopea yleismalli suurivolyymiseen teolliseen etikettitulostukseen
- SATO CL4NX Plus 305 dpi – suurempi tarkkuus pienelle tekstille ja tiheämmille koodeille
- SATO CL4NX Plus 609 dpi – erittäin tarkkaan pienikokoiseen tulostukseen
- SATO CL4NX Plus RFID – erilliset RFID-tulostus- ja enkoodauskokoonpanot
Toimitussisältö
Toimitus sisältää SATO CL4NX Plus WWCLP102ZNAREU -tulostimen sekä valmistajan kyseiselle EU/EMEA-kokoonpanolle määrittämät vakio-osat ja dokumentaation. Toimitussisältö tarkistetaan tarvittaessa tilauskohtaisesti.
B2B-hankinta
SATO WWCLP102ZNAREU on tarkoitettu yrityksille, jotka tarvitsevat nopean ja kestävän 4″ teollisuustarratulostimen jatkuvaan tuotantoon. Mallia valittaessa kannattaa huomioida päivittäinen tulostusmäärä, etikettien koko ja tarkkuusvaatimus, materiaalin käyttöikä, järjestelmäliitännät sekä mahdollinen tarve automaatiointegraatiolle.
Mininova auttaa vertaamaan CL4NX Plus -sarjan 203, 305 ja 609 dpi:n kokoonpanoja sekä määrittämään käyttökohteeseen sopivat etikettimateriaalit ja Thermal Transfer -värinauhat. Jos käyttökohteeseen tarvitaan RFID-enkoodausta, leikkuria, dispenser-toimintoa tai muuta erikoiskokoonpanoa, oikea CL4NX Plus -versio määritetään ennen tilausta.
Yritysasiakkaiden määrätoimitukset, projektihinnoittelu sekä tulostin-, etiketti- ja värinauhakokonaisuudet: ota yhteyttä Mininovaan.
Takuu
SATO WWCLP102ZNAREU -tulostimella on SATO:n voimassa olevien EU/EMEA-takuuehtojen mukainen valmistajan takuu. Tarkat takuuehdot ja mahdolliset yrityskäyttöön tarkoitetut huolto- ja palveluratkaisut voidaan varmistaa hankinnan yhteydessä.
Huolto
Tulostuspään, platen-telan, materiaaliantureiden ja materiaaliradan säännöllinen puhdistus tukee tulostuslaadun ja toimintavarmuuden säilymistä suurissa tulostusmäärissä. Oikein valittu etikettimateriaali ja Thermal Transfer -värinauha vähentävät tulostuspään tarpeetonta kulumista.
Valmistajan linkit
SATO CL4NX Plus – valmistajan tuotesivu
SATO CL4NX Plus / CL6NX Plus – virallinen datasheet (PDF)
English Brief
SATO WWCLP102ZNAREU is a European CL4NX Plus 4-inch industrial label printer configuration designed for demanding manufacturing, logistics and warehouse applications. The 203 dpi model combines Direct Thermal and Thermal Transfer printing with speeds up to 355 mm/s and a maximum print width of 104 mm.
The SATO CL4NX Plus supports media rolls up to 265 mm in diameter and Thermal Transfer ribbons up to 600 metres long. Standard industrial connectivity includes Ethernet, USB, RS-232C, Parallel, EXT I/O and NFC. Printer emulations, PDF Direct Print, SATO AEP and SATO Online Services provide extensive options for integration, standalone workflows and remote printer management.
