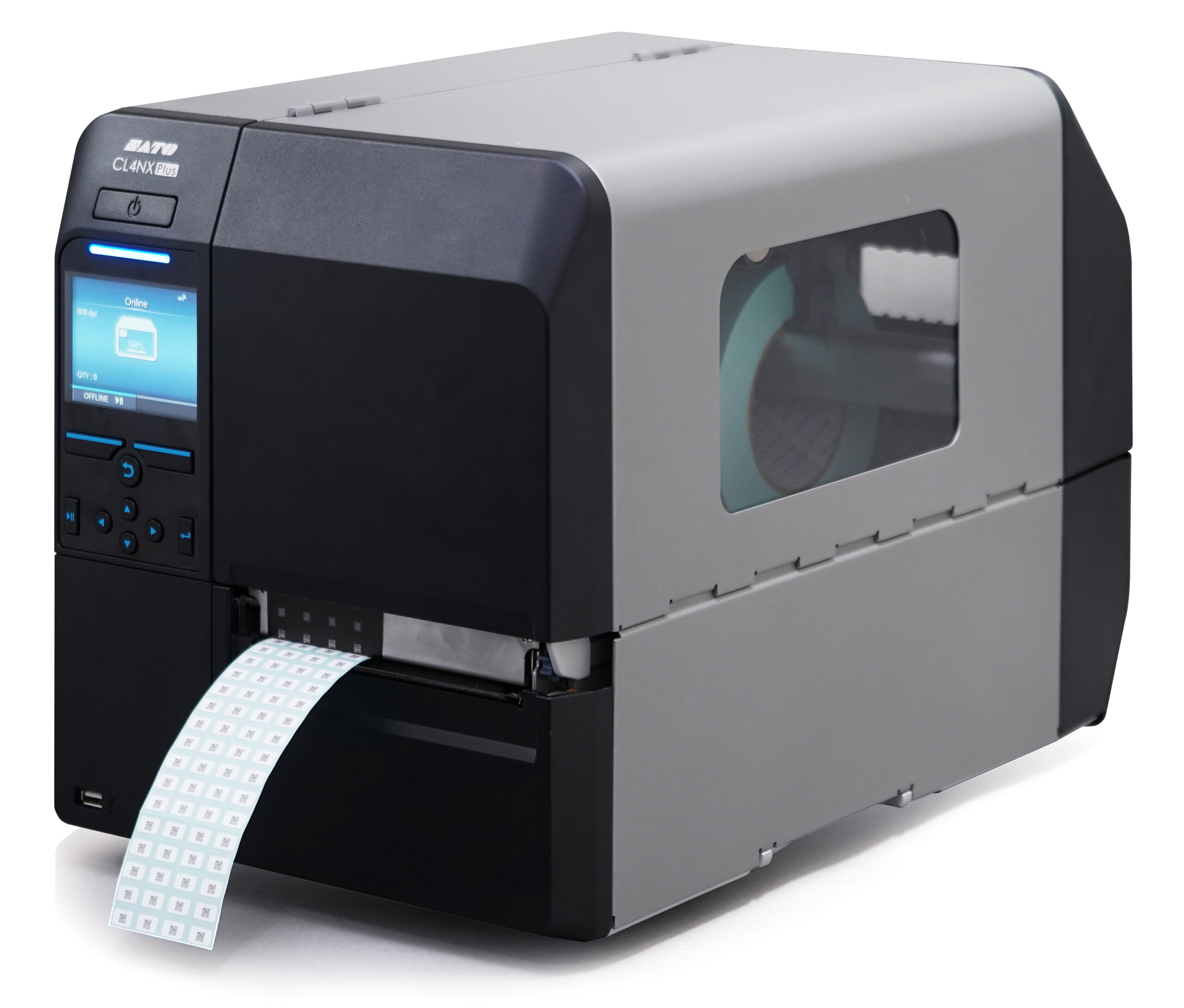

SATO WWCLP302NEU – CL4NX Plus 4″ 609 dpi teollisuustarratulostin
SATO WWCLP302NEU – CL4NX Plus on vaativaan ja erittäin tarkkaan teolliseen etikettitulostukseen suunniteltu 4 tuuman lämpötulostin. Mallin keskeinen ominaisuus on 609 dpi:n eli 24 pistettä/mm tulostustarkkuus, joka mahdollistaa erittäin pienen tekstin, yksityiskohtaisen grafiikan sekä pienten ja tiheiden viivakoodien tulostamisen.
WWCLP302NEU tukee sekä Thermal Transfer -lämpösiirtotulostusta että Direct Thermal -suoralämpötulostusta. 609 dpi:n mallin enimmäistulostusnopeus on 152,4 mm/s eli 6 ips, enimmäistulostusleveys 104 mm ja enimmäistulostuspituus 400 mm taustapaperin kanssa.
CL4NX Plus on rakennettu teolliseen käyttöön. Suuri materiaalikapasiteetti, jopa 600 metrin lämpösiirtoribbon, 3,5 tuuman värinäyttö sekä SATO:n yritystason integraatio- ja hallintaominaisuudet tekevät WWCLP302NEU-mallista vahvan vaihtoehdon käyttökohteisiin, joissa tavallinen 203 tai 305 dpi:n tarkkuus ei riitä.
Käyttötarkoitus
WWCLP302NEU on tarkoitettu erityisesti käyttökohteisiin, joissa etikettien fyysinen koko on pieni tai etikettiin täytyy sijoittaa suuri määrä tietoa rajatulle pinta-alalle.
609 dpi:n tarkkuudesta hyötyvät esimerkiksi elektroniikka- ja komponenttiteollisuuden merkinnät, PCB- ja piirilevyetiketit, pienet sarjanumero- ja omaisuustunnisteet, laboratorio- ja terveydenhuollon etiketit sekä erittäin pienet Data Matrix-, QR- ja muut 2D-koodit.
Keskeiset ominaisuudet
- Tuotekoodi WWCLP302NEU
- SATO CL4NX Plus -teollisuustarratulostin
- 4 tuuman tulostusluokka
- 609 dpi / 24 pistettä/mm
- Thermal Transfer (TT) ja Direct Thermal (DT)
- Tulostusnopeus 50,8–152,4 mm/s / 2–6 ips
- Enimmäistulostusleveys 104 mm
- Enimmäistulostuspituus 400 mm taustapaperin kanssa
- Materiaalileveys 22–128 mm
- Materiaalirullan ulkohalkaisija jopa 265 mm
- Lämpösiirtoribbon jopa 600 m
- Ethernet
- USB 2.0
- RS-232C
- IEEE1284
- EXT-liitäntä
- NFC
- 3,5″ TFT-värinäyttö
- I-mark- ja Gap-materiaalintunnistus
- Ribbon End / Ribbon Near End -tunnistus
- Label Near End -tunnistus
- SATO Application Enabled Printing (AEP)
- SATO Online Services -tuki
- Micro Label Printing -toiminto
- Sisäänrakennetut käyttöopastusvideot
- EU-kokoonpano ja EU-virtajohto
Tekniset tiedot
| Valmistaja | SATO |
|---|---|
| Tuotekoodi | WWCLP302NEU |
| Malli | CL4NX Plus |
| Tuotetyyppi | Teollisuustarratulostin |
| Tulostustekniikka | Thermal Transfer (TT) / Direct Thermal (DT) |
| Tulostustarkkuus | 609 dpi / 24 pistettä/mm |
| Tulostusnopeus | 50,8–152,4 mm/s / 2–6 ips |
| Enimmäistulostusleveys | 104 mm / 4,09″ |
| Enimmäistulostuspituus | 400 mm taustapaperin kanssa |
| Jatkuvan materiaalin pituus | 6–397 mm |
| Jatkuvan materiaalin pituus taustapaperin kanssa | 9–400 mm |
| Materiaalin leveys | 22–128 mm |
| Materiaalin leveys taustapaperin kanssa | 25–131 mm |
| Materiaalin paksuus | 0,060–0,268 mm |
| Materiaalirullan enimmäisulkohalkaisija | 265 mm |
| Materiaalirullan keskiö | Ø76 mm / 3″ tai Ø101 mm / 4″ |
| Materiaalit | Rulla- ja fanfold-materiaalit, stanssatut etiketit, jatkuvat materiaalit, paperi- ja synteettiset materiaalit |
| Materiaalintunnistus | I-mark / heijastava ja Gap / läpäisevä |
| Ribbonin enimmäispituus | 600 m |
| Ribbonin leveys | 39,5–128 mm |
| Ribbonin enimmäisulkohalkaisija | 90 mm |
| Ribbonin keskiö | Ø25,4 mm / 1″ |
| Ribbonin kelaussuunta | Face-in / face-out |
| Prosessori | Dual CPU / Dual OS, CPU1 800 MHz Linux + CPU2 800 MHz ITRON |
| Muisti CPU1 | 2 GB ROM / 256 MB RAM |
| Muisti CPU2 | 4 MB ROM / 64 MB RAM |
| Näyttö | 3,5″ TFT-värinäyttö, 320 × 240 RGB |
| Ethernet | Kyllä, IPv4/IPv6 |
| USB | USB 2.0 Type A / Type B |
| Sarjaliitäntä | RS-232C |
| Rinnakkaisliitäntä | IEEE1284 |
| Muu liitäntä | EXT |
| NFC | Kyllä |
| Wi-Fi | Ei tässä WWCLP302NEU-peruskokoonpanossa |
| Mitat | 271 × 457 × 321 mm |
| Paino | Noin 15,1 kg |
| Käyttölämpötila | 0–40 °C |
| Virtalähde | AC 100–240 V ±10 %, 50/60 Hz |
| Versio | EU |
| Virtajohto | EU |
Mallikohtaiset erot – WWCLP302NEU
WWCLP302NEU on CL4NX Plus -sarjan 609 dpi:n EU-kokoonpano. Sen tärkein ero 203 ja 305 dpi:n CL4NX Plus -malleihin on erittäin suuri 24 pistettä/mm tulostustarkkuus.
Suurempi tarkkuus vaikuttaa myös tulostusnopeuteen ja enimmäistulostuspituuteen. WWCLP302NEU:n enimmäisnopeus on 152,4 mm/s eli 6 ips ja enimmäistulostuspituus 400 mm taustapaperin kanssa.
Vertailun vuoksi CL4NX Plus 203 dpi pystyy 2500 mm:n ja 305 dpi 1500 mm:n enimmäistulostuspituuteen. 609 dpi:n versio on siten tarkoitettu ennen kaikkea erittäin tarkkaan merkintään eikä erittäin pitkien etikettien tulostamiseen.
609 dpi – erittäin tarkkaan etikettitulostukseen
609 dpi eli 24 pistettä/mm tarjoaa noin kaksinkertaisen pistetiheyden 305 dpi:n tulostukseen verrattuna. Suurempi pistetiheys mahdollistaa hyvin pienten yksityiskohtien muodostamisen etikettiin.
Tämä on erityisen hyödyllistä, kun etikettiin täytyy sijoittaa erittäin pientä tekstiä, logoja, symboleita, sarjanumeroita tai pienikokoisia 1D- ja 2D-viivakoodeja.
609 dpi ei ole automaattisesti paras valinta kaikkiin etikettisovelluksiin. Tavallisissa kuljetus-, lava- ja varastoetiketeissä 203 dpi on usein tarkoituksenmukaisempi ja pienempää tekstiä sisältävissä yleisissä tuote-etiketeissä 305 dpi voi olla riittävä. 609 dpi kannattaa valita silloin, kun etikettikoko tai tulostettavien yksityiskohtien koko todella edellyttää korkeaa resoluutiota.
Micro Label Printing
CL4NX Plus sisältää Micro Label Printing -ominaisuuksia erittäin pienten etikettien käsittelyyn. Yhdessä 609 dpi:n tulostuspään kanssa tämä tekee WWCLP302NEU-mallista erityisen kiinnostavan elektroniikka-, komponentti- ja muissa tarkkuusmerkinnän sovelluksissa.
Pienten etikettien toimivuuteen vaikuttavat kuitenkin myös materiaalin rakenne, taustapaperi, tunnistusmenetelmä ja tulostettava sisältö. Materiaali kannattaa siksi testata todellisessa käyttökohteessa.
152,4 mm/s – 609 dpi:n oikea enimmäisnopeus
WWCLP302NEU:n tulostusnopeus on 50,8–152,4 mm/s eli 2–6 ips. Tämä on SATO:n määrittelemä nopeusalue CL4NX Plus 609 dpi -tulostuspäälle.
Käytännön nopeus valitaan materiaalin, lämpösiirtoribbonin, tulostettavan sisällön ja vaaditun tulostuslaadun perusteella. Erittäin pientä tekstiä tai tiheitä 2D-koodeja tulostettaessa optimaalinen tulostuslaatu voi edellyttää enimmäisnopeutta hitaampaa asetusta.
104 mm:n tulostusleveys
Suuresta 609 dpi:n tarkkuudesta huolimatta WWCLP302NEU säilyttää CL4NX Plus -sarjan 104 mm:n enimmäistulostusleveyden.
Materiaalin leveys voi olla 22–128 mm ja taustapaperin kanssa 25–131 mm. Tulostin soveltuu siten sekä erittäin pienille tarkkuusetiketeille että tavallisille 4 tuuman teollisuusetiketeille silloin, kun korkea tulostustarkkuus on tarpeen.
Thermal Transfer ja Direct Thermal
WWCLP302NEU tukee sekä Thermal Transfer (TT)- että Direct Thermal (DT) -tulostusta.
Thermal Transfer -tulostuksessa käytetään lämpösiirtoribbonia. Oikealla etiketti- ja ribbonyhdistelmällä voidaan valmistaa pitkäikäisiä ja kulutusta kestäviä merkintöjä paperi- ja synteettisille materiaaleille.
Direct Thermal -tulostuksessa käytetään lämpöherkkää materiaalia ilman ribbonia. Se soveltuu käyttökohteisiin, joissa merkinnältä ei vaadita lämpösiirtotulostuksen pitkäaikaista ympäristönkestävyyttä.
Jopa 600 metrin lämpösiirtoribbon
CL4NX Plus käyttää jopa 600 metrin lämpösiirtoribboneita. Ribbonin leveysalue on 39,5–128 mm ja enimmäisrullahalkaisija 90 mm.
Tulostin tukee sekä face-in- että face-out-kelaussuuntaa. 39,5 mm leveällä ribbonilla SATO ilmoittaa enimmäispituudeksi 450 metriä.
609 dpi:n sovelluksissa ribbonin ja etikettimateriaalin yhteensopivuus korostuu, koska erittäin pienet tulostuselementit asettavat tulostusjäljelle suuremmat vaatimukset kuin tavallinen 203 dpi:n merkintä.
Suuri materiaalikapasiteetti
WWCLP302NEU:n peruskokoonpano tukee materiaalirullia, joiden ulkohalkaisija on jopa 265 mm. Rullakeskiö voi olla Ø76 mm / 3″ tai Ø101 mm / 4″.
Suuri materiaalikapasiteetti ja jopa 600 metrin ribbon vähentävät materiaalinvaihtoja pitkissä tuotantoajoissa.
Liitännät ja järjestelmäintegraatiot
WWCLP302NEU tarjoaa teolliseen käyttöön kattavat kiinteät liitännät. Tulostin voidaan yhdistää yrityksen järjestelmiin Ethernet-, USB 2.0- ja RS-232C-yhteyksillä. CL4NX Plus -alusta sisältää lisäksi IEEE1284-, EXT- ja NFC-toiminnot.
Langaton WLAN on CL4NX Plus -sarjassa erillinen vaihtoehto, eikä Wi-Fiä tule lisätä tämän WWCLP302NEU-peruskokoonpanon ominaisuudeksi ilman erillistä WLAN-kokoonpanoa.
3,5″ värinäyttö ja käyttöopastus
CL4NX Plus -tulostimessa on 3,5 tuuman TFT-värinäyttö, jonka resoluutio on 320 × 240 RGB. Tulostimen tila, asetukset ja mahdolliset virheilmoitukset voidaan tarkistaa suoraan laitteesta.
Tulostimeen integroidut käyttöopastusvideot helpottavat tavallisia käyttö- ja huoltotoimenpiteitä ja auttavat vähentämään käyttökatkoja tuotantoympäristössä.
SATO AEP ja SATO Online Services
SATO Application Enabled Printing (AEP) mahdollistaa sovelluslähtöisiä tulostusratkaisuja ja voi käyttökohteesta riippuen vähentää erillisen tietokoneen tarvetta tulostuspisteessä.
SATO Online Services tukee tulostinten hallintaa ja ylläpitoa. Käytettävissä olevat ominaisuudet ja palvelut riippuvat alueesta, käyttöympäristöstä ja palvelusopimuksesta.
Käyttökohteet
- Elektroniikka- ja komponenttiteollisuus
- PCB- ja piirilevyetiketit
- Mikroetiketit ja pienikokoiset tunnisteet
- Erittäin pieni teksti ja yksityiskohtainen grafiikka
- Pienet Data Matrix- ja QR-koodit
- Tiheät 1D- ja 2D-viivakoodit
- Sarja- ja tuotenumeroetiketit
- Laboratorio- ja näytemerkinnät
- Terveydenhuollon tunnisteet
- Lääke- ja pakkausteollisuuden tarkkuusmerkinnät
- Pienet omaisuus- ja komponenttitunnisteet
- Muut erittäin suurta tulostustarkkuutta vaativat teollisuussovellukset
Etikettimateriaalit ja ribbonit
WWCLP302NEU soveltuu rulla- ja fanfold-materiaaleille sekä erilaisille paperi- ja synteettisille etikettimateriaaleille. Materiaalivalinta tehdään kiinnityspinnan, käyttöympäristön, etikettikoon ja merkinnältä vaaditun käyttöiän perusteella.
Thermal Transfer -käytössä ribbon valitaan materiaalin mukaan. Wax-ribbon soveltuu pääasiassa paperietiketeille, wax/resin tarjoaa parempaa kulutuksenkestoa ja resin-ribbon soveltuu vaativiin synteettisiin etiketteihin.
609 dpi:n tulostuksessa oikean etikettimateriaalin ja ribbonin yhdistelmä on erityisen tärkeä. Erittäin pienen tekstin ja tiheiden 2D-koodien tulostuslaatu kannattaa varmistaa käyttämällä käyttökohteeseen soveltuvaa materiaalia ja optimoimalla tulostusnopeus sekä lämpöasetukset.
Lisävarusteet
CL4NX Plus -sarjaan on saatavana erilaisia materiaalinkäsittely- ja järjestelmäintegraatiovaihtoehtoja, kuten cutter-, dispenser-, external rewinder-, RTC-, Wireless LAN- ja barcode checker -ratkaisuja.
Kaikki lisävarusteet tai niiden yhdistelmät eivät välttämättä sovellu jokaiseen tulostustarkkuuteen ja kokoonpanoon. Yhteensopivuus tarkistetaan aina täsmällisen WWCLP302NEU-tuotekoodin perusteella ennen tilausta.
Rinnakkaismallit
SATO CL4NX Plus 203 dpi soveltuu nopeaan yleiseen teolliseen etikettitulostukseen, kuten kuljetus-, varasto-, lava- ja tavallisiin tuote-etiketteihin.
SATO CL4NX Plus 305 dpi tarjoaa enemmän tarkkuutta pieneen tekstiin, yksityiskohtaisempaan grafiikkaan ja pienempiin viivakoodeihin säilyttäen erittäin suuren tuotantonopeuden.
SATO WWCLP302NEU – 609 dpi on tarkoitettu käyttökohteisiin, joissa etikettien pieni koko tai tulostettavien yksityiskohtien suuri tietotiheys edellyttää CL4NX Plus -sarjan suurinta tulostustarkkuutta.
Toimitussisältö
- SATO WWCLP302NEU / CL4NX Plus 609 dpi -teollisuustarratulostin
- EU-virtajohto
- Valmistajan toimituskokoonpanoon kuuluvat dokumentit
Etikettimateriaalit ja lämpösiirtoribbonit hankitaan erikseen käyttökohteen mukaan.
Takuu
Tuotteen takuuehdot määräytyvät SATO:n ja toimituskanavan voimassa olevien takuuehtojen mukaisesti. Tulostuspäähän, platen-telaan ja muihin kuluviin osiin voidaan soveltaa varsinaisesta laitetakuusta poikkeavia takuuehtoja.
Huolto
Tulostuspään, platen-telan, materiaaliradan ja tunnistimien säännöllinen puhdistus auttaa ylläpitämään tasaista tulostuslaatua ja tulostimen toimintavarmuutta.
609 dpi:n tulostuspäässä erittäin pienet tulostuselementit korostavat puhtauden merkitystä. Tulostuspää kannattaa puhdistaa säännöllisesti valmistajan ohjeiden mukaisesti erityisesti silloin, kun tulostetaan pieniä viivakoodeja tai erittäin hienoa grafiikkaa.
Mininovan B2B-palvelut
Mininova auttaa yritysasiakkaita oikean SATO CLNX Plus -kokoonpanon sekä siihen sopivien etikettimateriaalien ja lämpösiirtoribbonien valinnassa.
WWCLP302NEU-hankinnassa kannattaa varmistaa erityisesti, edellyttääkö käyttökohde 609 dpi:n tarkkuutta. Etiketin koko, pienimmän tekstin koko, viivakoodien mitat, etikettimateriaali ja ribbon muodostavat kokonaisuuden, joka vaikuttaa lopulliseen tulostuslaatuun.
Useamman tulostimen hankinnoissa, projektitoimituksissa ja muissa yritysostoissa voit pyytää Mininovalta yrityskohtaisen tarjouksen tai projektihinnan.
Pyydä tarjous tai ota yhteyttä Mininovaan – autamme sopivan tulostin-, etiketti- ja ribbonkokonaisuuden valinnassa.
Valmistajan linkit
- SATO CL4NX Plus – valmistajan virallinen tuotesivu
- SATO CL4NX Plus – valmistajan virallinen datasheet (PDF)
English Brief
SATO WWCLP302NEU – CL4NX Plus is a 4-inch 609 dpi industrial label printer designed for extremely precise identification applications. Supporting both Direct Thermal and Thermal Transfer printing, it provides a maximum print width of 104 mm and a print speed of up to 152.4 mm/s (6 ips). The 609 dpi / 24 dots per mm resolution is particularly suitable for micro labels, very small text, detailed graphics, electronic component identification and high-density 1D and 2D barcodes. The printer supports ribbons up to 600 metres and provides Ethernet, USB 2.0 and RS-232C connectivity. WWCLP302NEU is supplied as an EU configuration with an EU power cable.
