Custom P80C – kompakti 80 mm paneelitulostin USB- ja RS232-liitännöillä
Custom 915PF050100333 P80C on kompakti suoraterminen paneeli- ja OEM-tulostin, joka on suunniteltu integroitavaksi itsepalvelulaitteisiin, automaatteihin, mittaus- ja analyysilaitteisiin sekä erilaisiin teollisiin järjestelmiin. Paneeliasennettava rakenne mahdollistaa tulostimen sijoittamisen suoraan laitteen käyttö- tai huoltopaneeliin siten, että paperin vaihto ja tulostimen käyttö voidaan toteuttaa laitteen ulkopuolelta.
P80C tulostaa 203 dpi:n tarkkuudella ja jopa 250 mm/s nopeudella. Tulostin soveltuu tekstin, grafiikan, kuittien, raporttien ja tositteiden lisäksi yleisten 1D- ja 2D-koodien tulostamiseen. Suoraterminen tulostustekniikka ei tarvitse värinauhaa, mustetta tai värikasettia.
Käyttötarkoitus
P80C on tarkoitettu laiteintegraatioihin, joissa tarvitaan kompakti ja käyttäjän saavutettavissa oleva paneelitulostin. Tyypillisiä käyttökohteita ovat itsepalvelu- ja maksuratkaisut, mittauslaitteet, lääketieteellisten ja laboratoriolaitteiden kaltaiset OEM-järjestelmät, teollisuusautomaatio, ohjauspaneelit sekä erilaiset informaatio- ja raportointilaitteet.
P80C:n käyttötapa eroaa varsinaisista presenter-kioskitulostimista. Tuloste leikataan automaattisesti ja syötetään käyttäjän saataville, mutta tulostimessa ei ole VKP80III-sarjan kaltaista presenter/retract-järjestelmää noutamatta jääneen tulosteen takaisinvetämiseen.
Paneeliasennukseen suunniteltu rakenne
P80C:n keskeinen ominaisuus on paneeliasennukseen suunniteltu kompakti rakenne. Tulostin voidaan integroida osaksi laitteen koteloa siten, että paperin ulostulo ja paperirullan vaihtamiseen tarvittava pääsy sijoitetaan käyttäjän tai huoltohenkilöstön saavutettavaksi.
Tämä rakenne vähentää tarvetta suunnitella erillistä tulostinmekanismia ja paperiluukkua OEM-laitteeseen. Lopullisessa integraatiossa tulee kuitenkin huomioida tulostimen vaatima asennusaukko, syvyys, kaapelointi, paperirullan vaihtotila sekä sähkönsyöttö.
Nopea 203 dpi lämpötulostus
P80C käyttää suoratermistä tulostustekniikkaa ja tarjoaa 203 dpi:n tulostustarkkuuden. Tulostusnopeus on jopa 250 mm/s, joten tulostin pystyy tuottamaan lyhyet kuitit ja raportit nopeasti myös sovelluksissa, joissa tapahtumia käsitellään jatkuvasti.
203 dpi:n tarkkuus soveltuu hyvin tekstin, grafiikan ja koneellisesti luettavien koodien tulostamiseen. Koska suoraterminen tekniikka käyttää lämpöherkkää paperia, tulostin ei tarvitse erillisiä väriaineita tai värinauhoja.
Automaattinen leikkuri
P80C:ssa on automaattinen leikkuri, joka erottaa valmiin tulosteen paperirullasta. Automaattinen leikkaus tekee tulostamisesta käyttäjälle yksinkertaista ja soveltuu erityisesti automaatti-, paneeli- ja itsepalveluratkaisuihin.
Leikkurin käyttö vähentää myös mekaanisen repäisyreunan tarvetta ja mahdollistaa siistin, yhdenmukaisen tulosteen jokaisella tulostuskerralla.
Keskeiset ominaisuudet
- Suora lämpötulostus
- 203 dpi:n tulostustarkkuus
- Tulostusnopeus jopa 250 mm/s
- 80 mm:n luokan kuitti- ja raporttitulostus
- Paneeli- ja OEM-asennukseen suunniteltu rakenne
- Automaattinen leikkuri
- USB-liitäntä
- RS232-sarjaliitäntä
- Tekstin ja grafiikan tulostus
- 1D- ja 2D-koodien tulostustuki
- Ei värinauhaa, mustetta tai värikasettia
- Kompakti rakenne laiteintegraatioihin
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915PF050100333 |
| Malli | P80C |
| Tuotetyyppi | Paneeli-/OEM-lämpötulostin |
| Tulostustekniikka | Suora lämpötulostus (Direct Thermal) |
| Tulostustarkkuus | 203 dpi |
| Tulostusnopeus | Jopa 250 mm/s |
| Paperiluokka | 80 mm |
| Liitännät | USB, RS232 |
| Leikkuri | Automaattinen |
| Asennustapa | Paneeli-/OEM-asennus |
| Tulostus | Teksti, grafiikka, 1D- ja 2D-koodit |
| Väriaine | Ei tarvita; suoraterminen tulostus |
Mallikohtainen kokoonpano – 915PF050100333
915PF050100333 on P80C-sarjan USB + RS232 -kokoonpano. USB mahdollistaa suoran yhteyden nykyaikaiseen isäntälaitteeseen, kun taas RS232 mahdollistaa tulostimen liittämisen sarjaliitäntää käyttäviin OEM-, automaatio- ja ohjausjärjestelmiin.
Kahden liitäntätavan yhdistelmä tekee tästä versiosta käyttökelpoisen sekä uusissa laiteratkaisuissa että järjestelmissä, joissa RS232 on edelleen standardoitu tulostinliitäntä.
P80C vai presenter-kioskitulostin?
P80C:n käyttötarkoitus kannattaa erottaa esimerkiksi Custom VKP80III -sarjasta. P80C on paneeliin integroitava kompakti tulostin, kun taas VKP80III on varsinaiseksi kioskitulostimeksi suunniteltu mekanismi, jossa on presenter- ja retract-paperinkäsittely.
P80C on tarkoituksenmukainen valinta silloin, kun tuloste voidaan syöttää suoraan käyttäjän saataville eikä noutamatta jääneen tulosteen takaisinvetämistä tarvita. Presenter/retract-toimintoa vaativaan täysin valvomattomaan kioskiratkaisuun tulee valita siihen tarkoitettu Customin kioskitulostin.

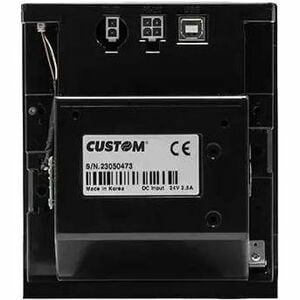

Liitännät
Tässä 915PF050100333-versiossa ovat sekä USB- että RS232-liitännät. USB soveltuu suoraan PC-, SBC- ja muihin USB-isäntälaitteisiin, kun taas RS232 mahdollistaa integroinnin teollisuus- ja automaatiojärjestelmiin sekä olemassa oleviin laitteisiin, joissa käytetään sarjaliitäntää.
Paperi ja tulostusmateriaali
P80C käyttää suoratermistä kuitti- tai tulostuspaperia. Tulostustekniikka perustuu lämpöherkkään materiaaliin, joten tulostin ei tarvitse värinauhaa, mustetta tai värikasettia.
Paperilaatu tulee valita käyttötarkoituksen, tulosteen vaaditun säilyvyyden ja käyttöympäristön perusteella. Erityisesti pitkäaikaisesti säilytettävissä raporteissa ja tositteissa tulee käyttää käyttötarkoitukseen soveltuvaa pitkäikäistä lämpöpaperia.
Käyttökohteita
- Itsepalvelulaitteet
- Maksu- ja asiointipäätteet
- Mittaus- ja analyysilaitteet
- Teollisuuden ohjauspaneelit
- Automaatiojärjestelmät
- Jonotus- ja palvelujärjestelmät
- Raportointi- ja tiedonkeruulaitteet
- OEM-laiteintegraatiot
Integraatiossa huomioitavaa
P80C on komponenttitason paneelitulostin. Lopullisen laitteen suunnittelussa tulee huomioida tulostimen vaatima paneeliaukko ja asennussyvyys, paperirullan vaihtamiseen tarvittava tila, tulosteen ulostulo, USB- ja RS232-kaapelointi, sähkönsyöttö sekä tulostimen huollettavuus.
Paneelitulostinta valittaessa kannattaa lisäksi arvioida, tarvitseeko sovellus pelkän automaattisen leikkauksen vai presenter/retract-paperinkäsittelyn. Jos noutamatta jäänyt tuloste on pystyttävä vetämään takaisin laitteen sisälle, P80C:n sijasta tulee käyttää tähän tarkoitettua presenter-kioskitulostinta.
Tuotteen valinta
Custom 915PF050100333 P80C on sopiva valinta, kun laitteeseen tarvitaan kompakti ja nopea 80 mm:n luokan suoraterminen paneelitulostin, automaattinen leikkuri sekä sekä USB- että RS232-liitännät.
Erityisen hyvin tämä kokoonpano soveltuu OEM- ja automaatioratkaisuihin, joissa tulostin integroidaan suoraan laitteen paneeliin ja halutaan säilyttää mahdollisuus käyttää joko USB- tai perinteistä RS232-yhteyttä.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: P80C
Tuotekoodi: 915PF050100333
Valmistajan tuotesivu: https://www.custom.biz/
Tuotteen tarkat mekaaniset asennusmitat, paperin leveys- ja rullavaatimukset, sähkönsyöttö sekä muut integraatioparametrit tulee tarkistaa P80C:n ajantasaisesta valmistajadokumentaatiosta ennen uuden OEM- tai paneeliratkaisun lopullista suunnittelua.
English Brief
Custom 915PF050100333 P80C is a compact 80 mm class direct thermal panel printer designed for OEM equipment, self-service terminals, automation systems and other embedded applications. It provides 203 dpi print resolution, print speeds up to 250 mm/s and an automatic cutter. This specific configuration features USB and RS232 interfaces, providing flexible integration with both modern USB host systems and equipment using traditional serial communication. The P80C is a panel printer rather than a presenter/retract kiosk mechanism, making it suitable for applications where receipts or reports can be delivered directly to the user.
