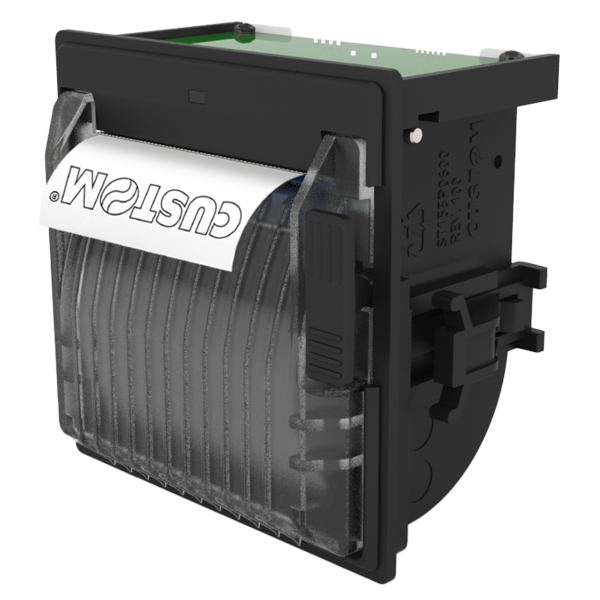

Custom PM2 MINI – erittäin kompakti 57 mm OEM-tulostusmoduuli
Custom 915NB020100333 PM2 MINI on 203 dpi:n suoraterminen 2 tuuman tulostusmoduuli pienikokoisiin paneeli-, OEM- ja sulautettuihin laiteratkaisuihin. PM2 MINI on suunniteltu erityisesti tilanteisiin, joissa käytettävissä oleva asennustila ja paino ovat kriittisiä valintaperusteita.
Custom listaa tämän tuotekoodin täsmällisesti nimellä 915NB020100333 – PRINTING MODULE PM2 MINI USB RS232. Valmistajan teknisessä taulukossa liitännät määritellään tarkemmin muodossa RS232/TTL ja USB.
Käyttötarkoitus
PM2 MINI on tarkoitettu integroitavaksi osaksi laitetta tai järjestelmää. Se soveltuu esimerkiksi mittaus- ja testauslaitteisiin, pieniin ohjauspaneeleihin, vaakoihin, ajoneuvo- ja mobiililaitteisiin sekä muihin OEM-ratkaisuihin, joissa tarvitaan kompakti 57 mm paperitulostus.
Kyseessä ei ole USB–RS232-muunnin eikä tavallinen pöytämallinen POS-tulostin, vaan varsinainen suoraterminen tulostusmoduuli. USB ja RS232/TTL ovat tulostusmoduulin tiedonsiirtoliitäntöjä.
203 dpi ja enintään 60 mm/s
PM2 MINI käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja suurin tulostusnopeus 60 mm/s @ 7,5 V.
Suurin tulostusleveys on 48 mm. Tulostussuunta voidaan määritellä normaaliksi tai 90°, 180° tai 270° käännetyksi, mikä helpottaa moduulin käyttöä erilaisissa laite- ja käyttöliittymärakenteissa.
57 mm paperi ja Ø30 mm rulla
PM2 MINI käyttää 57 ±0,5 mm leveää suoratermistä paperia. Valmistajan määrittelemä paperipaino on 55–70 g/m² ja paksuus 63–85 µm.
Paperirullan enimmäishalkaisija on Ø30 mm ja rullan sisähalkaisija Ø12 mm. Tämä on merkittävä ero suurempaan PM2-malliin, joka käyttää enintään Ø50 mm rullaa. PM2 MINI optimoi rakenteen nimenomaan mahdollisimman pientä kokonaiskokoa varten.
USB ja RS232/TTL
915NB020100333-version liitännät ovat USB ja RS232/TTL. USB tukee myös Virtual COM -käyttöä Windows- ja Linux-ympäristöissä.
USB soveltuu tietokone- ja ohjainpohjaisiin järjestelmiin, kun taas RS232/TTL mahdollistaa integraation sulautettuihin elektroniikka- ja OEM-ratkaisuihin.
4–8 VDC käyttöjännite
PM2 MINI:n käyttöjännitealue on 4–8 VDC. Valmistaja ilmoittaa enimmäisvirrankulutukseksi 2,7 A. Ulkoinen virtalähde on lisävaruste.
Matala käyttöjännite ja pieni fyysinen koko tekevät PM2 MINIstä käyttökelpoisen myös kompakteissa ja mobiileissa laiterakenteissa, mutta lopullisen OEM-järjestelmän virtalähde tulee mitoittaa tulostimen hetkellisen kuormituksen mukaisesti.
Keskeiset ominaisuudet
- Kompakti 2 tuuman OEM-tulostusmoduuli
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus enintään 60 mm/s @ 7,5 V
- 57 ±0,5 mm paperileveys
- 48 mm tulostusleveys
- Paperipaino 55–70 g/m²
- Paperin paksuus 63–85 µm
- Paperirulla enintään Ø30 mm
- Rullan sisähalkaisija Ø12 mm
- USB-liitäntä
- RS232/TTL-liitäntä
- 1D-viivakoodien tulostus
- PDF417- ja QR Code -2D-koodit
- CUSTOM/POS- ja PLUS-emulointi
- 4–8 VDC käyttöjännite
- Tulostuspään käyttöikä 100 km / 100 miljoonaa pulssia
- Laaja -20…+70 °C käyttölämpötila
- Paino vain 98 g
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915NB020100333 |
| Malli | PM2 MINI |
| Valmistajan SKU-nimike | PRINTING MODULE PM2 MINI USB RS232 |
| Tuotetyyppi | Kompakti paneeli-/OEM-tulostusmoduuli |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | Enintään 60 mm/s @ 7,5 V |
| Paperileveys | 57 ±0,5 mm |
| Tulostusleveys | 48 mm |
| Paperipaino | 55–70 g/m² |
| Paperin paksuus | 63–85 µm |
| Paperirulla | Enintään Ø30 mm |
| Rullan sisähalkaisija | Ø12 mm |
| Tulostussuunta | Normaali, 90°, 180°, 270° |
| Anturit | Tulostuspään lämpötila, paperin läsnäolo |
| Liitännät | USB, RS232/TTL |
| Emulointi | CUSTOM/POS, PLUS |
| Datapuskuri | 8 kB |
| Flash-muisti | 8 MB + 768 kB sisäinen |
| RAM-muisti | 256 kB sisäinen |
| Grafiikkamuisti | Dynaaminen logojen hallinta, enintään 32 kB |
| Ajurit | Windows 32/64 bit, CUPS Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | PrinterSet, Custom Windows API |
| Käyttöjännite | 4–8 VDC |
| Ulkoinen virtalähde | Lisävaruste |
| Virrankulutus | Enintään 2,7 A |
| Tulostuspään käyttöikä | 100 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -20…+70 °C |
| Mitat, kansi suljettuna | 87,2 × 61,2 × 62,8 mm (L × S × K) |
| Mitat, kansi avattuna | 87,2 × 101,2 × 62,8 mm (L × S × K) |
| Paino | 98 g |
Mallikohtainen kokoonpano – 915NB020100333
915NB020100333 on Customin täsmällisesti listaama PRINTING MODULE PM2 MINI USB RS232. Valmistajan tekninen taulukko vahvistaa USB- ja RS232/TTL-liitännät.
Tämä on valmis elektronisesti ohjattava PM2 MINI -tulostusmoduuli. Se tulee erottaa aiemmin käsitellystä 915NB030100333 PM2 MEC -tuotteesta, jonka valmistaja määrittelee erilliseksi PM2-tulostusmekanismiksi.
PM2 MINI ja PM2 – keskeiset erot
| Ominaisuus | PM2 MINI 915NB020100333 | PM2 915NB010100333 |
|---|---|---|
| Paperileveys | 57 ±0,5 mm | 57 ±0,5 mm |
| Tulostusleveys | 48 mm | 48 mm |
| Rullan enimmäishalkaisija | Ø30 mm | Ø50 mm |
| Liitännät | USB + RS232/TTL | USB + RS232/TTL |
| Mitat kansi suljettuna | 87,2 × 61,2 × 62,8 mm | 85 × 56,1 × 85,5 mm |
| Paino | 98 g | 141 g |
PM2 MINI:n tärkein valintaperuste on erityisesti matala rakenne ja pieni paino. PM2 puolestaan tarjoaa suuremman Ø50 mm materiaalirullan.
Tuetut viiva- ja 2D-koodit
PM2 MINI tukee UPC-A-, UPC-E-, EAN8-, EAN13-, CODE39-, ITF-, CODABAR-, CODE93-, CODE128- ja CODE32-viivakoodeja sekä PDF417- ja QR Code -2D-koodeja.
Materiaalit
PM2 MINI käyttää 57 ±0,5 mm leveää suoratermistä paperia, jonka paino on 55–70 g/m² ja paksuus 63–85 µm. Suurin rullahalkaisija on Ø30 mm ja sisähalkaisija Ø12 mm.
Suoraterminen tulostus ei tarvitse ribbonia, mustetta tai värikasettia. PM2 MINI:n nykyisessä valmistajan teknisessä taulukossa ei ilmoiteta black mark- tai linerless-tukea, joten näitä suuremman PM2-mallin ominaisuuksia ei siirretä tähän SKU-kuvaukseen.
Käyttökohteita
- Kompaktit OEM-laitteet
- Mittaus- ja testauslaitteet
- Pienet ohjauspaneelit
- Vaaka- ja punnitusjärjestelmät
- Ajoneuvoihin integroitavat laitteet
- Mobiilit laiteratkaisut
- Huolto- ja diagnostiikkalaitteet
- Muut erittäin tilarajoitteiset tulostusintegraatiot
Integraatiossa huomioitavaa
PM2 MINI:n mitat kansi suljettuna ovat vain 87,2 × 61,2 × 62,8 mm ja paino 98 g. Kannen avaaminen kasvattaa syvyyden 101,2 millimetriin, joten lopullisessa laiterakenteessa tulee varata riittävästi huoltotilaa paperirullan vaihtamista varten.
Paperirullan enimmäishalkaisija on Ø30 mm, joten PM2 MINI on tarkoitettu ensisijaisesti tilanteisiin, joissa erittäin pieni koko on suurta materiaalikapasiteettia tärkeämpi vaatimus. Jos suurempi Ø50 mm rulla on tarpeen, PM2 915NB010100333 on tarkoituksenmukaisempi vaihtoehto.
Tuotteen valinta
Custom 915NB020100333 PM2 MINI on tarkoituksenmukainen valinta, kun OEM- tai paneelilaitteeseen tarvitaan mahdollisimman pieni ja kevyt 57 mm suoraterminen tulostusmoduuli USB- ja RS232/TTL-liitännöillä.
PM2 MINI:n keskeisiä valintaperusteita ovat 98 gramman paino, vain 62,8 mm korkeus, 203 dpi:n tulostus, 4–8 VDC käyttöjännite ja laaja -20…+70 °C käyttölämpötila.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: PM2 MINI
Tuotekoodi: 915NB020100333
Valmistajan mallinimike: PRINTING MODULE PM2 MINI USB RS232
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/panel-printers/pm2-mini
Valmistajan datasheet: https://www.custom.biz/en_GB/download/pm2-mini
English Brief
Custom 915NB020100333 PM2 MINI is an ultra-compact 203 dpi direct thermal 57 mm printing module for panel, OEM and embedded applications. It provides USB and RS232/TTL connectivity, prints at up to 60 mm/s and supports 57 ±0.5 mm thermal paper with rolls up to 30 mm in diameter. Measuring only 87.2 × 61.2 × 62.8 mm with the cover closed and weighing just 98 g, PM2 MINI is particularly suitable for space- and weight-constrained equipment. It operates from 4–8 VDC and over a wide -20 to +70 °C temperature range.
