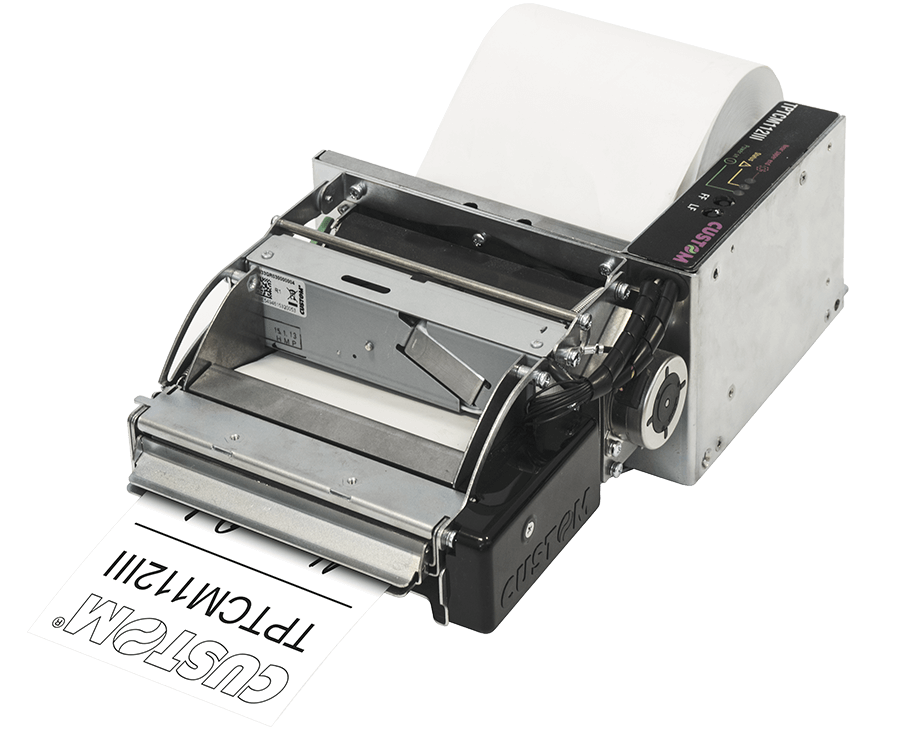

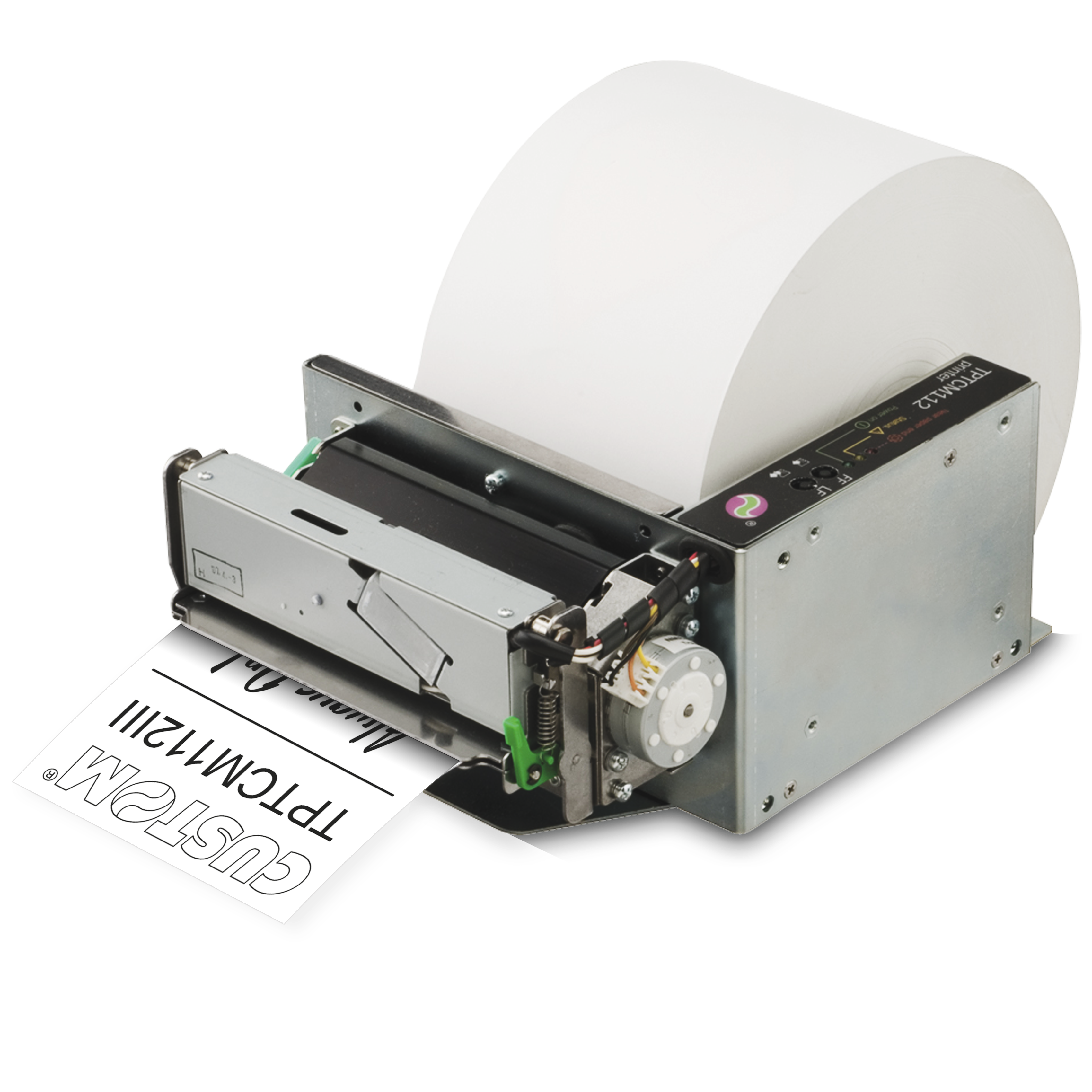

Custom TPTCM112III – 112 mm OEM-etiketti- ja kioskitulostin Label + Cutter -kokoonpanolla
Custom 915KV011800300 TPTCM112III on 203 dpi:n suoraterminen OEM-, kioski- ja etikettitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Malli yhdistää 112 mm materiaalileveyden, USB- ja RS232-liitännät sekä etikettimateriaalille tarkoitetun Label + Cutter -kokoonpanon.
Custom listaa tuotekoodin nykyisessä valmistajadokumentaatiossaan täsmällisesti nimellä 915KV011800300 – PRINTER TPTCM112III LABEL AND CUTTER. Label ja cutter ovat siten tämän SKU:n valmistajan vahvistamia mallikohtaisia ominaisuuksia.
Käyttötarkoitus
TPTCM112III on suunniteltu integroitavaksi kioskin, automaatin tai muun OEM-laitteen sisään. Valmistajan ilmoittamia käyttökohteita ovat muun muassa itsepalvelukioskit, informaatiokioskit, lomake- ja dokumenttikioskit sekä pankki- ja käteisautomaatit.
915KV011800300-version Label + Cutter -kokoonpano laajentaa käyttötarkoitusta etiketti- ja tunnistemateriaaleihin. Se soveltuu tilanteisiin, joissa tulostuksen tulee kohdistua etikettimateriaalille ja valmis tuloste halutaan katkaista automaattisesti.
203 dpi ja yli 140 mm/s
TPTCM112III käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus yli 140 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi 1D- ja 2D-koodien tulostamiseen. Suoraterminen tulostustekniikka ei tarvitse värinauhaa, mustetta tai värikasettia.
112 mm materiaali ja Label-kokoonpano
Tulostimen materiaalileveys on 112 mm. TPTCM112III-tuoteperheelle valmistaja määrittelee materiaalipainoksi 60–90 g/m² ja materiaalin paksuudeksi 63–100 µm.
Tämän SKU:n valmistajan mallinimikkeessä oleva LABEL erottaa sen tavallisista kuitti- ja lippuversioista. TPTCM112III-tuoteperheeseen on saatavana label gap -anturi, jolla tulostin tunnistaa etikettien välisen raon. Materiaalin ja anturiratkaisun yhteensopivuus tulee huomioida etikettimateriaalia valittaessa.
Automaattinen cutter
915KV011800300-tuotekoodin täsmällinen valmistajanimike sisältää LABEL AND CUTTER -määrityksen, joten automaattinen leikkuri on tämän SKU:n varmistettu ominaisuus.
TPTCM112III-tuoteperheen leikkurin MCBF-arvoksi valmistaja ilmoittaa 1 000 000 leikkausta. Cutter mahdollistaa valmiin materiaalin automaattisen katkaisun ilman käyttäjän tekemää repäisyä.
USB ja RS232
Customin TPTCM112III-tuoteperheen tekninen dokumentaatio määrittelee liitännöiksi RS232 + USB. Myös 915KV011800300-tuotekoodin SKU-kohtaiset tuotetiedot tunnistavat mallin täsmällisesti Label Cutter USB RS232 -versiona.
USB mahdollistaa yhteyden kioskin tai automaatin isäntälaitteeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja legacy-järjestelmiä. Tulostin tukee lisäksi Virtual COM -käyttöä Windows- ja Linux-ympäristöissä.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus yli 140 mm/s
- 112 mm materiaalileveys
- Label + Cutter -kokoonpano
- Materiaalipaino 60–90 g/m²
- Materiaalin paksuus 63–100 µm
- Paperirulla enintään Ø160 mm
- Enintään Ø120 mm ilman rullapidikkeen laippaa
- USB-liitäntä
- RS232-liitäntä
- Automaattinen cutter
- Label gap -tunnistus saatavana tuoteperheeseen
- Black mark -tunnistus saatavana tuoteperheeseen
- Leikkurin MCBF 1 000 000 leikkausta
- 1D- ja 2D-koodien tulostus
- CUSTOM/POS- ja TPTCMII-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 122 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 100 km / 100 miljoonaa pulssia
- Käyttölämpötila 0…+50 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915KV011800300 |
| Malli | TPTCM112III |
| Valmistajan SKU-nimike | PRINTER TPTCM112III LABEL AND CUTTER |
| Tuotetyyppi | OEM-/kioski-, etiketti-, kuitti- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | >140 mm/s |
| Materiaalileveys | 112 mm |
| Materiaalipaino | 60–90 g/m² |
| Materiaalin paksuus | 63–100 µm |
| Paperirullan enimmäishalkaisija | Ø160 mm; Ø120 mm ilman rullapidikkeen laippaa |
| Liitännät | USB, RS232 |
| Paperinkäsittely | Label + automaattinen cutter |
| Leikkurin MCBF | 1 000 000 leikkausta |
| Materiaalintunnistus | Label gap ja black mark saatavana tuoteperheeseen |
| Emulointi | CUSTOM/POS, TPTCMII |
| Datapuskuri | 16 KB |
| Flash-muisti | 1 MB sisäinen + 4 MB ulkoinen |
| RAM-muisti | 128 kB sisäinen + 8 MB ulkoinen |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | PrinterSet, CustomPowerTool, Status Monitor, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 1,7 A, 12,5 % pisteistä aktiivisena |
| MTBF | 122 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 100 km / 100 miljoonaa pulssia |
| Käyttölämpötila | 0…+50 °C |
| Mitat ilman ejectoria | 227,4 × 95,3 × 171,5 mm lyhyellä paperisuulla |
| Paino ilman ejectoria | 1,7 kg |
Mallikohtainen kokoonpano – 915KV011800300
915KV011800300 on TPTCM112III-tuoteperheen Label + Cutter -versio. Custom listaa tuotekoodin edelleen nykyisessä mallistossaan täsmällisesti nimellä PRINTER TPTCM112III LABEL AND CUTTER.
Valmistajan nykyinen mallinimike ei kirjoita liitäntöjä SKU:n nimeen, mutta TPTCM112III-tuoteperheen tekninen taulukko määrittelee RS232 + USB -liitännät ja SKU-kohtaiset rinnakkaislähteet vahvistavat 915KV011800300:n USB + RS232 -kokoonpanoksi.
Tämä SKU ei ole ejector-versio. Siksi sille käytetään tuoteperheen ilman ejectoria ilmoitettuja mittoja 227,4 × 95,3 × 171,5 mm lyhyellä paperisuulla ja painoa 1,7 kg.
TPTCM112III-sarjan nykyiset malliversiot
| SKU | Valmistajan kokoonpano |
|---|---|
| 915KV011500300 | USB + RS232 + Ejector |
| 915KV011600300 | Cutter + Notch |
| 915KV011800300 | Label + Cutter |
Tuetut viiva- ja 2D-koodit
TPTCM112III-tuoteperhe tukee useita 1D- ja 2D-koodeja, kuten UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32, PDF417, DataMatrix, Aztec ja QR Code.
Laaja koodituki tekee Label + Cutter -versiosta käyttökelpoisen esimerkiksi tunnisteisiin, asiointitulosteisiin ja muihin materiaaleihin, joissa koneellisesti luettava koodi on osa tulostetta.
Materiaalit
Tässä versiossa käytetään 112 mm leveää suoratermistä materiaalia. Valmistajan TPTCM112III-tuoteperheelle määrittelemä materiaalipaino on 60–90 g/m² ja paksuus 63–100 µm.
Label + Cutter -version materiaalivalinnassa tulee varmistaa materiaalin yhteensopivuus tulostuspään, materiaalintunnistuksen ja cutter-mekanismin kanssa. Erityisesti etikettimateriaalissa tulee huomioida taustamateriaalin rakenne, paksuus ja leikkauskohdan sijoittuminen. Suoraterminen tulostus ei tarvitse värinauhaa.
Käyttökohteita
- Itsepalvelukioskit
- Informaatio- ja asiointikioskit
- Etiketti- ja tunnistetulostus
- Lippu- ja tositetulostus
- Lomake- ja dokumenttikioskit
- Pankki- ja käteisautomaatit
- Muut sulautetut OEM-tulostusratkaisut
Integraatiossa huomioitavaa
Tämän Label + Cutter -version kohdalla kioskin tai OEM-laitteen suunnittelussa tulee huomioida 112 mm materiaalin syöttörata, cutterin vaatima tulostusaukko, käytettävän materiaalin tunnistusmenetelmä, paperirullan koko, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Etikettikäytössä materiaalin rakenne tulee varmistaa ennen käyttöönottoa. Erityisesti label gap -tunnistuksen sekä cutterin leikkauskohdan on vastattava käytettävän etikettiradan rakennetta.
Tuotteen valinta
Custom 915KV011800300 TPTCM112III on tarkoituksenmukainen valinta, kun kioski- tai OEM-ratkaisuun tarvitaan 203 dpi:n 112 mm suoraterminen tulostin etikettimateriaalille, USB- ja RS232-liitännät sekä automaattinen cutter.
Verrattuna 915KV011500300 ejector-versioon tämä malli painottaa tulosteen aktiivisen ulossyötön sijasta etikettimateriaalin käsittelyä. 915KV011600300 puolestaan on Cutter + Notch -versio. Näin 915KV011800300 on sarjan nimenomaisesti Label + Cutter -käyttöön tarkoitettu kokoonpano.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TPTCM112III
Tuotekoodi: 915KV011800300
Valmistajan mallinimike: PRINTER TPTCM112III LABEL AND CUTTER
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tptcm112iii
English Brief
Custom 915KV011800300 TPTCM112III is a 203 dpi direct thermal 112 mm OEM kiosk and label printer configured for Label + Cutter applications. The printer supports USB and RS232 connectivity, prints at more than 140 mm/s and handles thermal media from 60 to 90 g/m² and 63 to 100 µm thick. The TPTCM112III platform supports optional label gap and black mark detection, while the automatic cutter is rated for 1,000,000 cuts. This configuration is particularly suitable for embedded applications requiring wide labels, tickets, identification media or other automatically cut thermal output.
