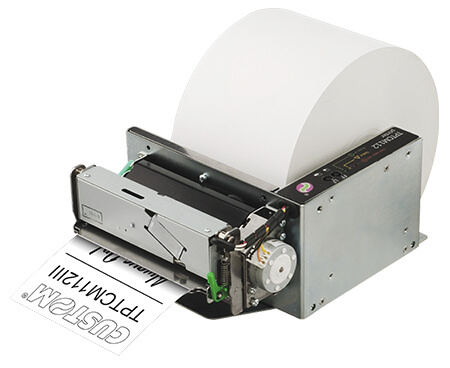

Custom TPTCM112III – 112 mm OEM-kioskitulostin cutter- ja ejector-paperinkäsittelyllä
Custom 915KV011500300 TPTCM112III on 203 dpi:n suoraterminen OEM- ja kioskitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Se yhdistää leveän 112 mm materiaaliradan, USB- ja RS232-liitännät, automaattisen leikkurin sekä ejector/dispenser-paperinkäsittelyn.
Custom listaa tämän tuotekoodin nykyisessä valmistajadokumentaatiossaan täsmällisesti nimellä 915KV011500300 – PRINTER TPTCM112III USB RS232 EJECTOR. USB, RS232 ja ejector ovat siten tämän SKU:n valmistajan vahvistamia mallikohtaisia ominaisuuksia.
Käyttötarkoitus
TPTCM112III on suunniteltu integroitavaksi kioskin, automaatin tai muun OEM-laitteen sisään. Valmistajan ilmoittamia käyttökohteita ovat muun muassa itsepalvelukioskit, informaatiokioskit, lomake- ja dokumenttikioskit sekä pankki- ja käteisautomaatit.
112 mm materiaalileveys mahdollistaa tavallista kuittitulostinta leveämmät tulosteet. Ejector-versio soveltuu erityisesti järjestelmiin, joissa valmis tuloste halutaan leikata ja siirtää hallitusti laitteen sisällä käyttäjän noutopisteeseen.
203 dpi ja yli 140 mm/s
TPTCM112III käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus yli 140 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi 1D- ja 2D-koodien tulostamiseen. Suoraterminen tulostustekniikka ei tarvitse värinauhaa, mustetta tai värikasettia.
112 mm materiaali
Tulostin käyttää 112 mm leveää suoratermistä materiaalia. Valmistajan määrittelemä materiaalipaino on 60–90 g/m² ja materiaalin paksuus 63–100 µm.
Paperirullan enimmäishalkaisija on Ø160 mm. Ilman paperirullapidikkeen laippaa valmistaja ilmoittaa enimmäishalkaisijaksi Ø120 mm. Suuri materiaalirulla vähentää rullanvaihtojen tarvetta paljon tulostavissa itsepalvelujärjestelmissä.

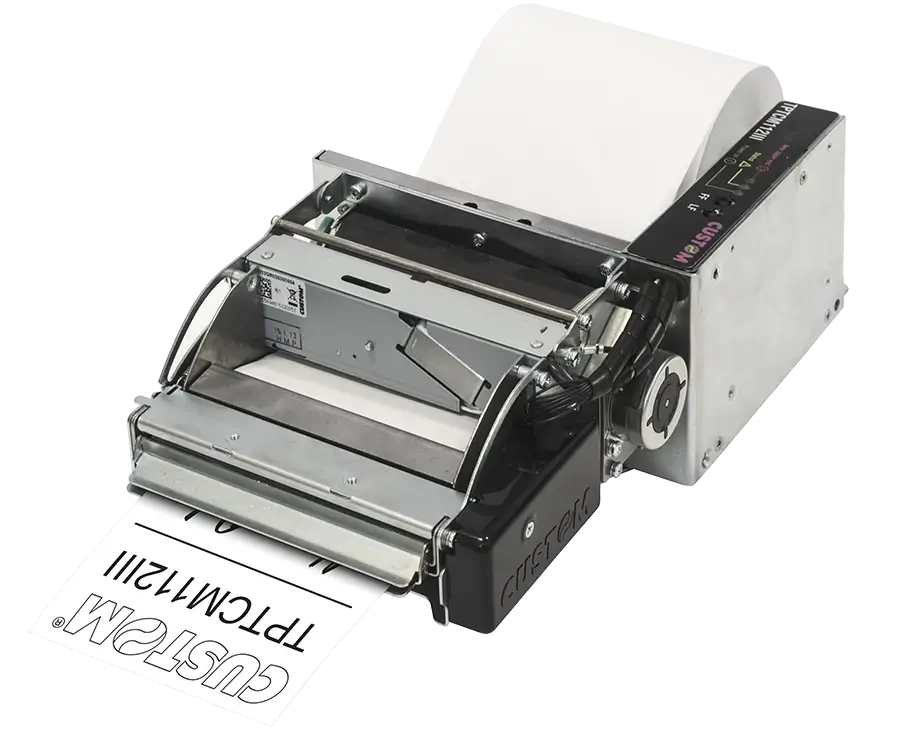

Cutter + ejector
915KV011500300-version keskeinen mallikohtainen ominaisuus on ejector. Valmistaja käyttää ejectorilla varustetusta rakenteesta myös dispenser-termiä mitoitustiedoissaan.
Tulostusprosessissa valmis kuitti, lippu tai muu dokumentti leikataan materiaalirullasta, minkä jälkeen ejector siirtää tulosteen hallitusti käyttäjän noutopisteeseen. Ratkaisu soveltuu erityisesti valvomattomaan itsepalvelukäyttöön, koska käyttäjän ei tarvitse vetää tulostetta suoraan tulostusmekanismista.
TPTCM112III-tuoteperheen automaattisen leikkurin MCBF-arvoksi valmistaja ilmoittaa 1 000 000 leikkausta.
USB ja RS232
Tämän SKU:n liitännät ovat valmistajan täsmällisen mallinimikkeen mukaisesti USB ja RS232. USB mahdollistaa yhteyden kioskin tai automaatin isäntälaitteeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja legacy-järjestelmiä.
TPTCM112III tukee lisäksi Virtual COM -käyttöä Windows- ja Linux-ympäristöissä.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus yli 140 mm/s
- 112 mm materiaalileveys
- Materiaalipaino 60–90 g/m²
- Materiaalin paksuus 63–100 µm
- Paperirulla enintään Ø160 mm
- Ilman rullapidikkeen laippaa enintään Ø120 mm
- USB-liitäntä
- RS232-liitäntä
- Automaattinen cutter
- Ejector/dispenser
- Leikkurin MCBF 1 000 000 leikkausta
- 1D- ja 2D-koodien tulostus
- CUSTOM/POS- ja TPTCMII-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 122 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 100 km / 100 miljoonaa pulssia
- Käyttölämpötila 0…+50 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915KV011500300 |
| Malli | TPTCM112III |
| Valmistajan SKU-nimike | PRINTER TPTCM112III USB RS232 EJECTOR |
| Tuotetyyppi | OEM-/kioski-, kuitti- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | >140 mm/s |
| Materiaalileveys | 112 mm |
| Materiaalipaino | 60–90 g/m² |
| Materiaalin paksuus | 63–100 µm |
| Paperirullan enimmäishalkaisija | Ø160 mm; Ø120 mm ilman rullapidikkeen laippaa |
| Liitännät | USB, RS232 |
| Paperinkäsittely | Automaattinen cutter + ejector/dispenser |
| Leikkurin MCBF | 1 000 000 leikkausta |
| Emulointi | CUSTOM/POS, TPTCMII |
| Datapuskuri | 16 KB |
| Flash-muisti | 1 MB sisäinen + 4 MB ulkoinen |
| RAM-muisti | 128 kB sisäinen + 8 MB ulkoinen |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | PrinterSet, CustomPowerTool, Status Monitor, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 1,7 A, 12,5 % pisteistä aktiivisena |
| MTBF | 122 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 100 km / 100 miljoonaa pulssia |
| Käyttölämpötila | 0…+50 °C |
| Mitat ejectorilla/dispenserillä | 300 × 95,3 × 171,5 mm (P × K × L) |
| Paino ejectorilla | 2,1 kg |
Mallikohtainen kokoonpano – 915KV011500300
915KV011500300 on TPTCM112III-tuoteperheen USB + RS232 + ejector -versio. Custom listaa tuotekoodin edelleen nykyisessä mallistossaan täsmällisesti nimellä PRINTER TPTCM112III USB RS232 EJECTOR.
Ejector vaikuttaa myös tuotteen fyysisiin mittoihin. Valmistaja ilmoittaa lyhyellä paperisuulla olevan perusmekanismin mitoiksi 227,4 × 95,3 × 171,5 mm ja ejector/dispenser-rakenteen kanssa 300 × 95,3 × 171,5 mm. Paino kasvaa ilman ejectoria ilmoitetusta 1,7 kilogrammasta tämän version 2,1 kilogrammaan.
TPTCM112III-sarjan nykyiset malliversiot
| SKU | Valmistajan kokoonpano |
|---|---|
| 915KV011500300 | USB + RS232 + ejector |
| 915KV011600300 | Cutter + notch |
| 915KV011800300 | Label + cutter |
Tuetut viiva- ja 2D-koodit
TPTCM112III-tuoteperhe tukee useita 1D- ja 2D-koodeja, kuten UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32, PDF417, DataMatrix, Aztec ja QR Code.
Laaja koodituki mahdollistaa esimerkiksi asiointi-, tunnistus-, maksu-, jonotus- ja dokumenttitietojen sisällyttämisen tulosteeseen.
Materiaalit
Tulostin käyttää 112 mm leveää suoratermistä materiaalia. Valmistajan määrittelemä materiaalipaino on 60–90 g/m² ja paksuus 63–100 µm.
Suoraterminen tulostus ei tarvitse värinauhaa. Materiaalivalinnassa tulee huomioida tulosteen vaadittu säilyvyys, cutter- ja ejector-mekanismin luotettava toiminta, käyttöympäristö sekä tulostettavien 1D- ja 2D-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Informaatio- ja asiointikioskit
- Lomake- ja dokumenttikioskit
- Pankki- ja käteisautomaatit
- Leveiden kuittien ja lippujen tulostus
- Muut sulautetut OEM-tulostusratkaisut
Integraatiossa huomioitavaa
Tämän ejector-version mitat ovat 300 × 95,3 × 171,5 mm ja paino 2,1 kg. Kioskin mekaanisessa suunnittelussa tulee huomioida ejectorin vaatima lisäpituus, tulosteen esteetön ulostuloreitti, enintään Ø160 mm materiaalirulla, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Ejectorin ansiosta tulostusmekanismi voidaan sijoittaa kioskin sisälle niin, että käyttäjä käsittelee vain valmiiksi leikattua ja noutopisteeseen siirrettyä tulostetta.
Tuotteen valinta
Custom 915KV011500300 TPTCM112III on tarkoituksenmukainen valinta, kun kioskiin tai automaattiin tarvitaan 203 dpi:n 112 mm suoraterminen tulostin, USB- ja RS232-liitännät sekä automaattinen cutter + ejector -paperinkäsittely.
Keskeisiä valintaperusteita ovat leveä 112 mm materiaalirata, yli 140 mm/s tulostusnopeus, jopa Ø160 mm paperirulla, miljoonan leikkauksen cutter sekä ejector, joka mahdollistaa valmiin tulosteen hallitun luovutuksen käyttäjälle.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TPTCM112III
Tuotekoodi: 915KV011500300
Valmistajan mallinimike: PRINTER TPTCM112III USB RS232 EJECTOR
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tptcm112iii
English Brief
Custom 915KV011500300 TPTCM112III is a 203 dpi direct thermal 112 mm OEM kiosk printer with USB, RS232, automatic cutter and ejector/dispenser paper handling. It prints at more than 140 mm/s and supports thermal media up to 160 mm in roll diameter. The ejector configuration measures 300 × 95.3 × 171.5 mm and weighs 2.1 kg. It is designed for self-service, information and document kiosks, banking machines and other embedded applications where a wide printed document needs to be automatically cut and presented to the user.
