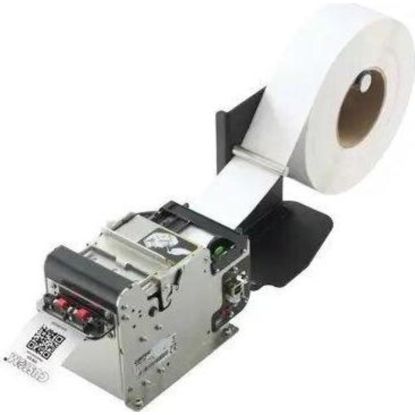

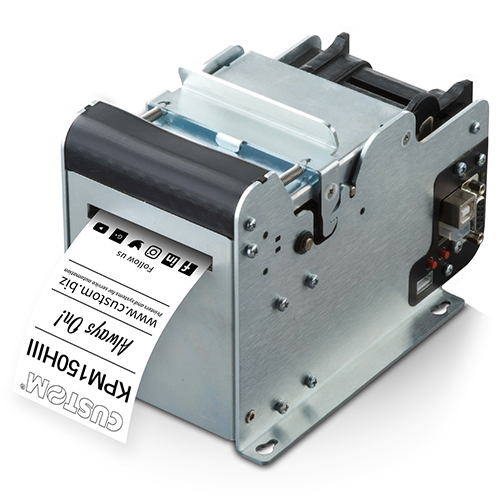

Custom KPM150HIII – kompakti OEM-kioski- ja lipputulostin
Custom 915FB030100300 KPM150HIII on 203 dpi:n suoraterminen OEM-, kioski- ja lipputulostin itsepalvelu-, ticketing- ja tunnisteratkaisuihin. Tulostin käsittelee 20–54 mm leveitä ja 80–180 g/m² materiaaleja, minkä ansiosta se soveltuu tavallisen lämpöpaperin lisäksi tukevampiin lippu-, tunniste- ja rannekemateriaaleihin.
Custom listaa tämän tuotekoodin täsmällisesti nimellä 915FB030100300 – PRINTER KPM150HIII USB RS232. SKU:n tiedonsiirtoliitännät ovat USB ja RS232.
Käyttötarkoitus
KPM150HIII on suunniteltu kompaktiksi lipputulostimeksi OEM-integraatioihin. Valmistajan ilmoittamia käyttökohteita ovat pysäköintiliput, metro- ja bussiliput, lentoasemien bag tag -tunnisteet, itsepalveluliputus, tapahtumaliput sekä sairaaloiden ja huvipuistojen ranneketulostus.
Tuotetta ei siten tule käsitellä tavallisena 80 mm POS-kuittitulostimena. Sen keskeisiä ominaisuuksia ovat säädettävä 20–54 mm materiaalileveys, tavallista paksumpien materiaalien tuki, suuri ulkoinen paperirulla sekä OEM-laitteeseen integroitava rakenne.
203 dpi ja yli 180 mm/s
KPM150HIII käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus yli 180 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi 1D- ja 2D-koodien tulostamiseen. Tämä on tärkeää erityisesti lipuissa, tunnisteissa ja rannekkeissa, joissa tuloste toimii osana sähköistä tunnistus- tai asiointiprosessia.
20–54 mm materiaalileveys
KPM150HIII:n materiaalileveys on säädettävissä 20–54 mm. Materiaalipaino voi olla 80–180 g/m², joten tulostin soveltuu myös tavallista lämpökuittipaperia tukevammille lippu- ja tunnistemateriaaleille.
Materiaalin enimmäisrullahalkaisija on 200 mm. Suuri ulkoinen rulla vähentää materiaalinvaihtojen tarvetta ja soveltuu hyvin paljon tulostaviin tai valvomattomiin itsepalvelujärjestelmiin.
USB ja RS232
915FB030100300-mallin liitännät ovat USB ja RS232. USB-liitäntää voidaan käyttää myös Virtual COM -tilassa, mikä helpottaa yhteensopivuutta sarjaporttipohjaisten sovellusten kanssa. RS232 mahdollistaa suoran integroinnin sarjaliitäntää käyttäviin OEM- ja automaattijärjestelmiin.
Tässä SKU:ssa ei ole Ethernet-liitäntää. Verkkoliitäntää ei siksi tule lisätä tuotteen ominaisuuksiin KPM150HIII-tuoteperheen muiden mahdollisten ratkaisujen perusteella.
Automaattinen leikkuri
KPM150HIII sisältää automaattisen täysleikkurin. Valmistajan ilmoittama leikkurin käyttöikä on 1 000 000 leikkausta.
Tuoteperheeseen on saatavana erillisiä paperinkäsittelyratkaisuja, kuten Cut & Hold -kit sekä ejector/ticket retention -kit. Näitä lisävarusteita ei kuitenkaan tule käsitellä 915FB030100300-perus-SKU:n vakio-ominaisuuksina.
1D- ja 2D-koodit
KPM150HIII tukee monipuolista 1D- ja 2D-koodien tulostusta. Tuettuja koodeja ovat muun muassa UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32, PDF417, DataMatrix, Aztec ja QR Code.
Tämä mahdollistaa esimerkiksi lipun, rannekkeen tai muun tunnisteen yhdistämisen taustajärjestelmän sähköiseen tietueeseen koneellisesti luettavan tunnisteen avulla.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus yli 180 mm/s
- Säädettävä materiaalileveys 20–54 mm
- Materiaalipaino 80–180 g/m²
- Paperirullan enimmäishalkaisija Ø200 mm
- USB / Virtual COM
- RS232
- Automaattinen täysleikkuri
- Leikkurin käyttöikä 1 000 000 leikkausta
- 1D- ja 2D-koodien tulostus
- CUSTOM/POS- ja SVELTA-emulointi
- 64 KB datapuskuri
- 18 MB Flash-muisti
- Enintään 2 GB SD/MMC-muistikorttituki
- 24 VDC ±10 % käyttöjännite
- Tulostuspään käyttöikä 150 km / 100 miljoonaa pulssia
- Käyttölämpötila -10…+60 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915FB030100300 |
| Malli | KPM150HIII |
| Valmistajan SKU-nimike | PRINTER KPM150HIII USB RS232 |
| Tuotetyyppi | OEM-/kioski- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | Yli 180 mm/s |
| Materiaalileveys | 20–54 mm |
| Materiaalipaino | 80–180 g/m² |
| Paperirullan enimmäishalkaisija | 200 mm |
| Liitännät | USB / Virtual COM, RS232 |
| Leikkuri | Automaattinen täysleikkuri |
| Leikkurin käyttöikä | 1 000 000 leikkausta |
| Emulointi | CUSTOM/POS, SVELTA |
| Datapuskuri | 64 KB |
| Flash-muisti | 18 MB |
| Grafiikkamuisti | Dynaaminen logojen hallinta, enintään 2 MB |
| Muistikortti | SD/MMC, enintään 2 GB |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android, iOS |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,8 A (12,5 % pisteistä aktiivisena) |
| Tulostuspään käyttöikä | 150 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -10…+60 °C |
| Mitat | 171 × 122 × 114 mm |
| Paino | 1,85 kg |
Mallikohtainen kokoonpano – 915FB030100300
915FB030100300 on KPM150HIII:n USB + RS232 -kokoonpano. Custom listaa tämän tuotekoodin nykyisessä valmistajadokumentaatiossa yksiselitteisesti nimellä PRINTER KPM150HIII USB RS232.
SKU:ssa ei ole valmistajan mallinimikkeen perusteella Ethernet-liitäntää eikä ejector- tai ticket retention -kittiä. Tuoteperheeseen saatavat erilliset paperinkäsittelykit tulee siksi erottaa tämän SKU:n vakiokokoonpanosta.
Anturit ja materiaalin tunnistus
KPM150HIII:n paperinkäsittelyssä käytetään säädettäviä optisia antureita erilaisten lippu- ja tunnistemateriaalien tunnistamiseen. Tuoteperhe tukee myös ulkoista low-paper-anturia, jonka avulla järjestelmä voi havaita materiaalin loppumisen lähestymisen.
Valmistajan nykyiseen vakiotoimitukseen kuuluu erillinen low-paper-anturi kaapeleineen.
Materiaalit
KPM150HIII käyttää suoratermistä materiaalia eikä tarvitse värinauhaa, mustetta tai värikasettia. Materiaalileveys voi olla 20–54 mm ja materiaalipaino 80–180 g/m².
Materiaalivalinnassa tulee huomioida lopullinen käyttötarkoitus, tulosteen vaadittu säilyvyys, leikkurin toiminta sekä mahdollisten viiva- ja 2D-koodien luettavuus. Erityisesti lippu-, bag tag- ja rannekesovelluksissa materiaali kannattaa varmistaa käyttökohteen vaatimusten mukaisesti.
Käyttökohteita
- Pysäköintiliput
- Metro- ja bussiliput
- Itsepalveluliputus
- Tapahtumaliput
- Lentoasemien bag tag -tunnisteet
- Sairaaloiden rannekkeet
- Huvipuistojen ja tapahtumien rannekkeet
- Itsepalvelukioskit
- OEM-laiteintegraatiot
Toimitussisältö
Custom ilmoittaa KPM150HIII:n nykyiseen vakiotoimitukseen kuuluviksi tulostimen, adapterikaapelin sekä ulkoisen low-paper-anturin kaapeleineen.
Ulkoinen 100–240 VAC / 24 VDC -virtalähde on valmistajan teknisissä tiedoissa lisävaruste. Mahdollinen Cut & Hold- tai ejector/ticket retention -kit on myös erillinen kokoonpano, ellei sitä ole nimenomaisesti määritelty tilattavaan tuotteeseen.
Integraatiossa huomioitavaa
KPM150HIII on OEM-integraatioon tarkoitettu tulostinmekanismi. Kioskin tai automaatin suunnittelussa tulee huomioida tulostimen 171 × 122 × 114 mm runko, enintään Ø200 mm ulkoisen materiaalirullan vaatima tila, materiaalin syöttörata, tulosteen ulostulo, 24 VDC sähkönsyöttö sekä USB- tai RS232-kaapelointi.
Erilliset Cut & Hold- ja ejector/ticket retention -kit kasvattavat tulostimen pituuden noin 194 millimetriin, joten mahdollisen paperinkäsittelylisävarusteen vaatima tila tulee huomioida jo kioskin mekaanisessa suunnittelussa.
Tuotteen valinta
Custom 915FB030100300 KPM150HIII on tarkoituksenmukainen valinta, kun kioskiin, automaattiin tai muuhun OEM-järjestelmään tarvitaan kompakti 203 dpi:n lipputulostin 20–54 mm leveille ja 80–180 g/m² materiaaleille.
Tämän SKU:n keskeisiä valintaperusteita ovat USB + RS232, yli 180 mm/s tulostusnopeus, jopa Ø200 mm materiaalirulla, miljoonan leikkauksen automaattileikkuri sekä 1D- ja 2D-koodien tuki. Malli soveltuu erityisesti lippuihin, tunnisteisiin ja rannekkeisiin eikä sitä tule valita sillä oletuksella, että kyseessä olisi tavallinen 80 mm POS-kuittitulostin.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: KPM150HIII
Tuotekoodi: 915FB030100300
Valmistajan mallinimike: PRINTER KPM150HIII USB RS232
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-printers/kpm150hiii
Valmistajan datasheet: https://www.custom.biz/en_US/download/kpm150hiii
English Brief
Custom 915FB030100300 KPM150HIII is a compact 203 dpi direct thermal ticket printer designed for OEM and self-service integration. It supports 20–54 mm media widths, 80–180 g/m² media and external rolls up to 200 mm in diameter, with printing speeds exceeding 180 mm/s. This SKU provides USB and RS232 connectivity, an automatic full cutter rated for one million cuts and support for 1D and 2D barcodes. Typical applications include parking, metro and bus tickets, event tickets, airport bag tags and hospital or theme-park wristbands.
