BIXOLON BK3-31AC/BEG – BK3-31 3″ kioskitulostusmekanismi, 203 dpi, 83 mm, 250 mm/s, cutter, USB, RS232 D-sub, 120 mm

BIXOLON BK3-31AC/BEG BK3-31 – 3″ kioskitulostusmekanismi cutterilla, USB- ja RS232-liitännöillä

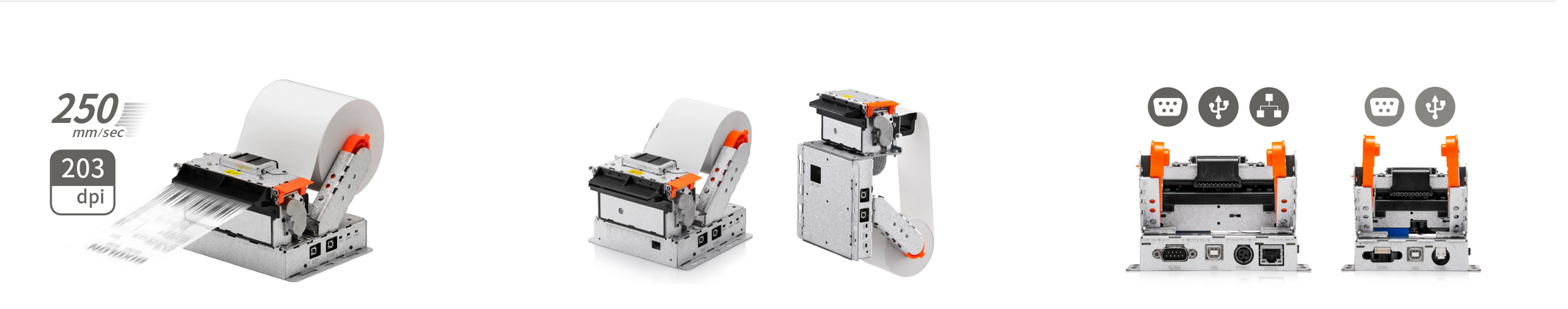

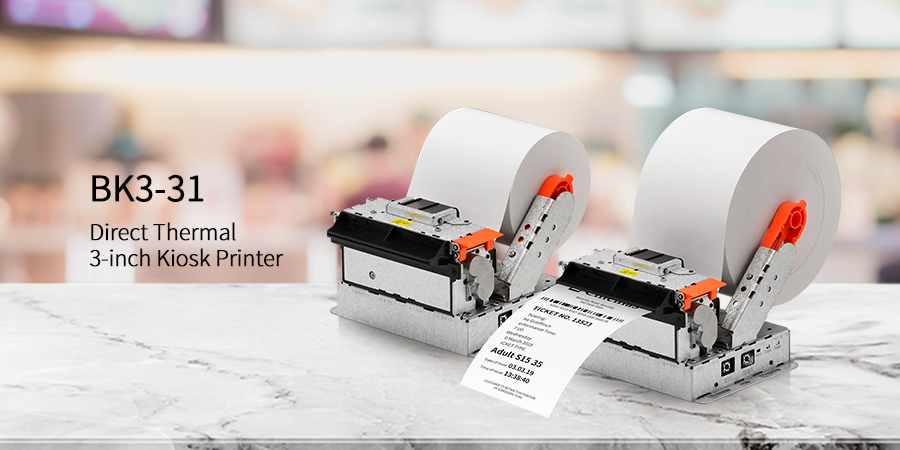

BIXOLON BK3-31AC/BEG on BK3-31-sarjan kompakti 3″ open-frame-kioskitulostusmekanismi, joka on suunniteltu integroitavaksi itsepalvelupäätteisiin, automaatteihin ja muihin sulautettuihin tulostusratkaisuihin. Tämä kokoonpano käyttää USB Type B- ja RS232 D-sub 9-pin -liitäntöjä, sisältää automaattileikkurin ja on toteutettu 120 mm:n paperirullalle.

BK3-31AC/BEG käyttää Direct Thermal -suoralämpötulostusta ja tulostaa 203 dpi:n tarkkuudella jopa 250 mm/s nopeudella. Materiaalin enimmäisleveys on 83 mm ja enimmäistulostusleveys 72 mm. Tämä versio ei sisällä presenteria, joten se soveltuu erityisesti kioskimekaniikkaan, jossa katkaistu tuloste voidaan johtaa suoraan tulostusmekanismilta käyttäjän saataville.

Käyttötarkoitus

BK3-31AC/BEG on tarkoitettu ensisijaisesti laitevalmistajille, järjestelmäintegraattoreille ja yrityksille, jotka rakentavat kioskeja, automaatteja ja muita itsepalveluratkaisuja. Open-frame-rakenne mahdollistaa tulostusmekanismin asentamisen osaksi päätelaitteen omaa kotelointia.

Tyypillisiä käyttökohteita ovat itsepalvelukassat, tilauskioskit, maksu- ja asiointipäätteet, lippuautomaatit, pysäköintijärjestelmät sekä muut itsepalvelu- ja automaattiratkaisut, joissa tarvitaan nopeaa kuitti- tai lipputulostusta.

Keskeiset ominaisuudet

• 3″ BK3-31 open-frame-kioskitulostusmekanismi
• tarkka tuotekoodi BK3-31AC/BEG
• Direct Thermal -suoralämpötulostus
• 203 dpi / 8 dots/mm
• tulostusnopeus jopa 250 mm/s
• materiaalileveys enintään 83 mm
• enimmäistulostusleveys 72 mm
• materiaalin paksuus 0,05–0,12 mm
• 120 mm:n paperirulla tässä kokoonpanossa
• automaattinen cutter
• ei presenteria
• Black Mark Sensor
• Paper End-, Cover Open- ja Near End -tunnistus
• USB Type B
• RS232 D-sub 9-pin
• BXL/POS-emulointi
• 1D- ja 2D-viivakoodien tulostus
• 1,8 m USB-kaapeli mukana
• virtalähde ja virtakaapeli mukana
• suunniteltu kioski- ja itsepalvelujärjestelmien integraatioon

Tekniset tiedot

Mallikohtainen kokoonpano – BK3-31AC/BEG

BK3-31AC/BEG on BK3-31-tuoteperheen versio ilman presenteria. Kokoonpano sisältää automaattileikkurin, USB Type B- ja RS232 D-sub 9-pin -liitännät sekä 120 mm:n paperirullaratkaisun. Tämä erottaa sen BK3P-31-tuotekoodeista, joissa P viittaa presenterilla varustettuun rakenteeseen.

Tarkka tuotekoodi on BK3-31-sarjassa tärkeä, koska tuoteperheestä on erilaisilla presenter-, bezel-, retractor-, liitäntä- ja paperirullakokoonpanoilla varustettuja versioita. Sarjan kaikkia ominaisuuksia ei siten tule automaattisesti soveltaa BK3-31AC/BEG-versioon.

Automaattinen cutter – ilman presenteria

BK3-31AC/BEG sisältää automaattileikkurin, mutta ei presenter-mekanismia. Cutter katkaisee valmiin kuitin tai lipun automaattisesti. Kioskin mekaaninen rakenne suunnitellaan tämän jälkeen siten, että tuloste kulkee mekanismilta käyttäjän saataville tarkoitettuun ulostuloon.

Presenterilla varustettuun BK3P-versioon verrattuna rakenne on tarkoituksenmukainen silloin, kun erillistä tulosteen säilytys- tai esitysmekanismia ei tarvita ja tulosteen ulostulo voidaan toteuttaa suoraan kioskimekaniikassa.

203 dpi ja jopa 250 mm/s

203 dpi / 8 dots/mm on kuitti-, lippu- ja POS-tulostuksessa yleisesti käytetty tulostustarkkuus. Se soveltuu tekstin, grafiikan sekä tavallisten 1D- ja 2D-viivakoodien tulostamiseen.

Jopa 250 mm/s tulostusnopeus tukee nopeaa itsepalveluasiointia ja auttaa pitämään kuitin tai lipun valmistumisajan lyhyenä esimerkiksi maksu-, tilaus-, asiointi- ja lippukioskeissa.

83 mm materiaali, 72 mm tulostusleveys ja 120 mm rulla

BK3-31AC/BEG:n teknisissä tiedoissa esiintyvät mitat tarkoittavat eri asioita: 83 mm on materiaalin enimmäisleveys, 72 mm enimmäistulostusleveys ja 120 mm tämän kokoonpanon materiaalirullan enimmäisulkohalkaisija.

BK3-31-tuoteperhe tukee valmistajan mukaan 20, 58, 60, 80 ja 83 mm:n materiaalileveyksiä. Suurin tulostusleveys on 72 mm. Tarkka tulostusleveys määräytyy käytettävän materiaalileveyden ja mekanismin asetusten mukaan.

Black Mark -tunnistus

Black Mark Sensor mahdollistaa mustalla kohdistusmerkillä varustettujen materiaalien käytön. Kohdistusmerkkiä voidaan hyödyntää esimerkiksi tulostusasennon, tulosteen pituuden tai katkaisukohdan määrittämiseen valmiiksi painetuissa kuitti- ja lippumateriaaleissa.

Black Mark -tuki laajentaa mekanismin käyttöä jatkuvasta kuittitulostuksesta erilaisiin lippu-, numero- ja asiointitositesovelluksiin.

Direct Thermal – ei ribbonia

BK3-31AC/BEG käyttää suoralämpötulostusta, jossa tulostuspää muodostaa kuvan suoraan lämpöherkälle paperille. Erillistä ribbonia, värinauhaa, mustetta tai värikasettia ei tarvita.

Kioskiympäristössä tämä vähentää kulutustarvikkeiden määrää ja yksinkertaistaa ylläpitoa. Normaalissa käytössä vaihdettava tulostustarvike on lämpöpaperirulla.

USB Type B ja RS232 D-sub 9-pin

BK3-31AC/BEG sisältää USB 2.0 Type B- ja RS232 D-sub 9-pin -liitännät. USB soveltuu suoraan kioskia ohjaavaan tietokoneeseen tai teollisuus-PC:hen, kun taas RS232 mahdollistaa integraation sarjaliitäntää käyttäviin järjestelmiin ja laitteisiin.

Tässä kokoonpanossa ei ole Ethernet-liitäntää. Jos verkkoliitäntä tarvitaan, BK3-31-tuoteperheestä tulee valita Ethernetillä varustettu variantti.

BXL/POS ja järjestelmäintegraatio

BK3-31AC/BEG tukee BXL/POS-emulointia. BIXOLON tarjoaa BK3-31-sarjalle lisäksi ajureita, SDK-rajapintoja ja ohjelmistotyökaluja, joiden avulla tulostusmekanismi voidaan integroida erilaisiin POS-, kioski- ja itsepalvelujärjestelmiin.

Viivakoodit

BK3-31 tukee yleisiä 1D- ja 2D-viivakoodeja, kuten Code 39, Code 93, Code 128, EAN-8, EAN-13, ITF, UPC-A ja UPC-E sekä QR Code-, PDF417- ja Data Matrix -koodeja.

Yhteensopivuus

BIXOLON tarjoaa BK3-31-sarjalle ohjelmisto- ja ajuritukea eri käyttöympäristöihin. Valmistajan tukipalvelusta ovat saatavana muun muassa POS SDK -ratkaisuja, käyttöohje, Command Manual, Code Page Manual sekä Network Connection Manual.

Lopullinen järjestelmäyhteensopivuus tulee varmistaa käytettävän käyttöjärjestelmän, kioskisovelluksen ja valitun liitäntätavan perusteella.

Käyttökohteet

• itsepalvelukioskit
• itsepalvelukassat
• ravintoloiden tilauskioskit
• maksu- ja asiointipäätteet
• lippuautomaatit
• pysäköinti- ja liikennejärjestelmät
• terveydenhuollon itsepalvelupisteet
• hotellien itsepalveluratkaisut
• julkisten palvelujen asiointipäätteet
• jonotusnumero- ja palvelujärjestelmät
• muut OEM- ja laiteintegraatiot

Suositellut tulostusmateriaalit

BK3-31AC/BEG käyttää Direct Thermal -lämpöpaperia. Materiaalin leveys, paperin paksuus, lämpöherkkyys ja mahdollinen Black Mark -kohdistus tulee valita kioskin rakenteen ja tulostussovelluksen mukaan.

Tämän kokoonpanon rullakapasiteetti on enintään 120 mm. Mininova voi toimittaa käyttökohteen mukaan määritellyt kuitti- ja lippumateriaalit sekä auttaa materiaalin leveyden, rullakoon ja Black Mark -kohdistuksen määrittelyssä.

Lisävarusteet ja kioskimekaniikka

BK3-31-tuoteperheestä on saatavana erilaisia bezel-, presenter- ja retractor-ratkaisuja sekä erilaisiin paperirullakokoihin soveltuvia kokoonpanoja. BK3-31AC/BEG ei sisällä presenteria, joten presenterilla varustettua rakennetta tarvittaessa tulee valita sopiva BK3P-31-versio.

Kioskia suunniteltaessa tulee huomioida tulostusmekanismin vaatima asennustila, 120 mm:n paperirullan sijoitus ja vaihtotila, tulosteen ulostuloreitti sekä pääsy mekanismiin mahdollisissa paperitukos- ja huoltotilanteissa.

Rinnakkaismallit ja vaihtoehdot

BIXOLON BK3-31AC/BEG – BK3-31, 203 dpi, cutter, USB Type B, RS232 D-sub 9-pin, 120 mm paperirulla, ilman presenteria – tämä tuote.

BIXOLON BK3P-31aC/BEG – BK3P-31 Presenter Type, 203 dpi, USB ja RS232, 120 mm paperirulla – vaihtoehto käyttökohteeseen, jossa tarvitaan tulosteen hallittuun luovuttamiseen presenter.

BK3-31-tuoteperheestä on saatavana myös muita presenter-, bezel- ja retractor-kokoonpanoja sekä erilaisilla liitännöillä ja paperirullaratkaisuilla varustettuja versioita. Oikea variantti valitaan kioskimekaniikan, tulostusvolyymin, paperikapasiteetin ja tulosteen luovutustavan perusteella.

Takuu

Tuotteeseen sovelletaan BIXOLONin voimassa olevia valmistajan takuuehtoja. Tulostuspäätä, cutteria ja muita kuluvia tai mekaanisia osia voivat koskea varsinaisesta tulostusmekanismista poikkeavat takuuehdot.

Huolto ja takuukäsittely

Takuu- ja huoltotapaukset käsitellään valmistajan voimassa olevan huolto- ja RMA-menettelyn mukaisesti. Kioski-integraatiossa kannattaa huomioida jo suunnitteluvaiheessa tulostusmekanismin huollettavuus, paperirullan vaihto sekä pääsy cutter-mekanismiin mahdollisissa paperitukos- ja ylläpitotilanteissa.

Mininovan asiantuntijapalvelut

Mininova auttaa oikean BK3-31-kokoonpanon, liitäntöjen, materiaalileveyden, paperirullan ja Black Mark -kohdistuksen määrittelyssä. Kioskiprojekteissa tulostusratkaisu kannattaa määritellä tulostusvolyymin, käytettävän materiaalin, käytettävissä olevan asennustilan, tulosteen luovutustavan ja järjestelmäintegraation perusteella.

Toimitussisältö

BK3-31AC/BEG-kokoonpano sisältää BK3-31-tulostusmekanismin cutterilla ja 120 mm:n paperirullaratkaisulla sekä 1,8 metrin USB-kaapelin, virtalähteen ja virtakaapelin. Tulostuspaperi sekä kioskikohtaiset muut mekaaniset asennusosat valitaan käyttökohteen mukaan erikseen.

Mininovan B2B-palvelut ja projektitarjous

Mininova toimittaa BIXOLON-kioskitulostimet ja tulostusmekanismit yrityksille, laitevalmistajille ja järjestelmäintegraattoreille. Autamme oikean tulostinversion, materiaalin, liitäntöjen ja mekaanisen kokoonpanon määrittelyssä sekä yksittäisissä laitehankinnoissa että suuremmissa kioski- ja itsepalveluprojekteissa.

Pyydä tarjous BIXOLON BK3-31AC/BEG -tulostusmekanismista, lämpöpaperirullista tai useamman kioskin projektitoimituksesta.

Valmistajan linkit

BIXOLON BK3-31 – valmistajan tuki, ajurit ja dokumentaatio:
BIXOLON BK3-31 Support & Downloads

BIXOLON BK3-31 – User Manual:
BIXOLON BK3-31 User Manual

BIXOLON Kiosk Printers – valmistajan tuotesarjaesite:
BIXOLON Kiosk Printers Brochure

BIXOLON BK3-31 – valmistajan tuotesivu

BIXOLON Kiosk & Mechanism – virallinen datasheet (PDF)

Ota yhteyttä Mininovaan

English Brief

BIXOLON BK3-31AC/BEG is a compact 3-inch open-frame direct thermal kiosk printing mechanism designed for self-service and unattended applications. This configuration provides 203 dpi resolution, print speeds up to 250 mm/s, media widths up to 83 mm, a maximum print width of 72 mm and a 120 mm maximum media roll diameter. It features an automatic cutter, USB Type B and RS232 via a 9-pin D-sub interface. Unlike BK3P-31 Presenter Type configurations, this model does not include a presenter. The kit includes a 1.8 m USB cable, power supply and power cable.
