Zebra P1080383-017 on ZD420C-kasettitulostimen värinauhakasetin kelkka. Osa kuuluu kasettirakenteen nauhamekanismiin, ja valmistajan varaosaluettelo nimeää sen omaksi kokoonpanokseen.
ZD420C-kasettikelkka – käyttötarkoitus
Kelkka valitaan kasettimekanismin korjaamiseen, kun huollossa on todettu tämän kokoonpanon vaurio tai toimintahäiriö. Ennen vaihtoa tarkistetaan oikea kasetti, sen asennus ja mekanismin kunto. Kasetin tunnistuksen häiriö ei yksin vahvista kelkan vaihtotarvetta.
Zebra P1080383-017 – keskeiset ominaisuudet ja tekniset tiedot
| Valmistaja | Zebra Technologies |
|---|---|
| Tuotekoodi | P1080383-017 |
| Yhteensopivat mallit | ZD420C |
| Rakenne | Cartridge eli värinauhakasettimalli |
| ZD420C-luettelon kuvaviite | 7 |
| Toimitussisältö | 1 värinauhakasetin kelkan varaosasarja |
Yhteensopivuus ja mallikohtaiset erot
Osa on luetteloitu ZD420C:n 203 ja 300 dpi:n laiteperheelle. ZD421C:n kelkka on P1116110-005 ja ZD420T:n nauhamekanismin vastaava osa P1080383-209. Kasettimallin ja tavallista värinauharullaa käyttävän mallin rakenteita ei pidä sekoittaa.
Rinnakkaisosat ja erikseen tilattavat osat
- Zebra P1080383-014 – värinauhan tunnistusanturi; erillinen osa.
- Zebra P1080383-015 – kasettimallien moottorikokoonpano.
Luettelon muut tuotteet eivät sisälly toimitukseen, ellei niitä ole erikseen mainittu yllä olevassa toimitussisällössä.
Toimitussisältö ja asennuksen tarkistus
Toimitus: 1 värinauhakasetin kelkan varaosasarja. Kokonainen tulostin ja tulostusmateriaalit eivät sisälly tähän varaosaan. Tarkat pienosat vahvistetaan tarvittaessa toimituskohtaisesti. Katkaise virta ennen huoltoa ja noudata valmistajan mallikohtaista asennusohjetta. Tarkista työn jälkeen kokoonpanon toiminta ja tee tarvittaessa koetulostus.
Huoltopyynnössä kuvaa, asettuuko kasetti paikalleen ja missä vaiheessa toiminta häiriintyy. Liitä mukaan laitteen tyyppikilven tiedot sekä nykyisen osan tunniste. Varaosan sisältöä arvioidaan kokoonpanona; erillisten anturien, moottorin tai kiinnitysosien sisältymistä ei oleteta.
Takuu, huoltolaajennukset ja RMA
Varaosan perustakuun ehdot vahvistetaan tuotekohtaisesti. Tulostimen huolto- tai takuulaajennuksen soveltuvuus erilliseen osaan tarkistetaan ennen hankintaa. Huolto- ja RMA-asioissa ota ensin yhteyttä Mininovaan ja ilmoita osanumero, laitteen sarjanumero sekä vian kuvaus.
Mininovan yrityspalvelut
Pyydä projektihinnoittelu usean laitteen huoltotarpeeseen sekä tieto esikonfiguroinnin ja asennuspalvelun saatavuudesta. Mininova auttaa osan tunnistamisessa ja tarvittavan kokonaisuuden tarkistuksessa. Ota yhteyttä Mininovaan.
Valmistajan varaosadokumentit ja käyttöohje

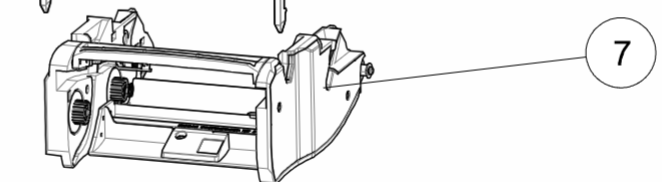

- ZD420C-varaosaluettelo, PDF-sivu 2 – osanumero ja kuvaviite 7.
- ZD421C-varaosaluettelo – yhteiset osat ja mallien erot.
- Valmistajan ZD420/ZD620-käyttöohje – käytön ja huollon ohjeet.
- Valmistajan varaosapalvelu – mallikohtaiset osaluettelot.
English Brief
This ribbon carriage is specified for Zebra ZD420C printers using a ribbon cartridge. ZD421C and standard thermal-transfer versions use different carriage part numbers. Verify the assembly and included components before ordering.
