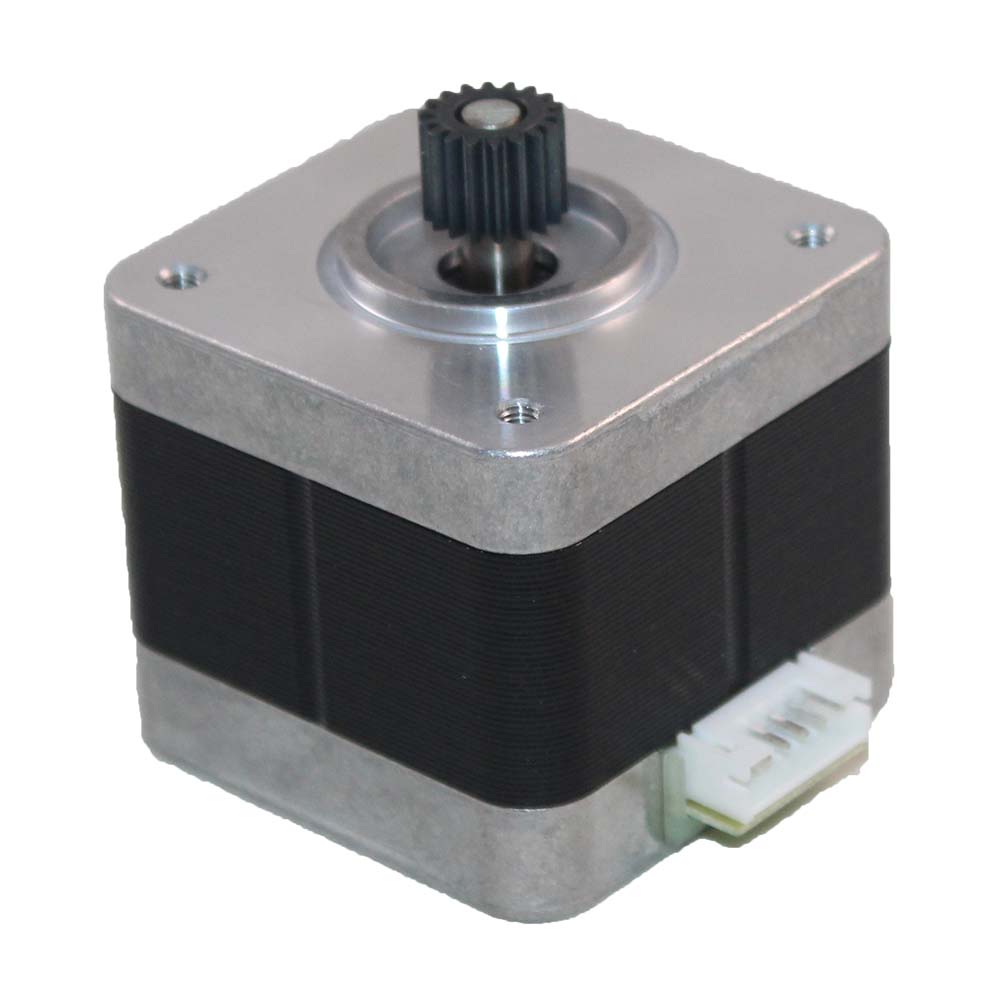

Zebra P1080383-015 on moottorikokoonpano ZD420C- ja ZD421C-kasettitulostimiin. Valmistajan molempien mallien luettelot nimeävät saman osanumeron.
ZD420C/ZD421C-moottori – käyttötarkoitus
Moottorikokoonpano kuuluu tulostimen mekaaniseen käyttöjärjestelmään. Materiaalinsyötön häiriössä tarkistetaan myös telan kunto, materiaalin pujotus ja muu voimansiirto. Moottorin vaihtoa ei päätellä yksittäisestä syöttöoireesta. Vianmäärityksessä selvitetään, missä tilanteessa häiriö toistuu ja onko mekanismissa näkyvä este.
Zebra P1080383-015 – keskeiset ominaisuudet ja tekniset tiedot
| Valmistaja | Zebra Technologies |
|---|---|
| Tuotekoodi | P1080383-015 |
| Yhteensopivuus | ZD420C ja ZD421C |
| Mallirakenne | Cartridge eli värinauhakasettimalli |
| Tulostustarkkuudet | 203 ja 300 dpi:n malliluettelot |

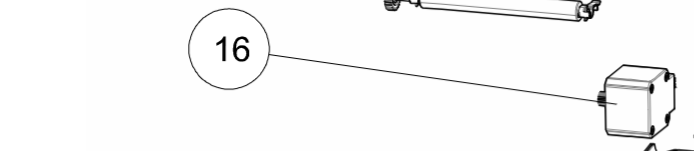

| Varaosaluettelon kuvaviite | 16 |
| Toimitussisältö | 1 moottorikokoonpanon varaosasarja |
Yhteensopivuus ja mallikohtaiset erot
Sama osanumero on kummankin mallin 203 ja 300 dpi:n varaosaluettelossa. Tavallista nauharullaa käyttävien T-mallien sekä suoralämpöisten D-mallien moottorit tarkistetaan erikseen. Jännitettä, rattaiden sisältymistä tai kaapelisarjan sisältöä ei päätellä yleisestä moottorinimikkeestä.
Rinnakkaisosat ja vaihtoehdot
- Zebra P1080383-010 – ZD420C:n 203 dpi vastatela.
- Zebra P1080383-016 – ZD420C:n 300 dpi vastatela.
Toimitussisältö, materiaalit ja asennus
Toimitus: 1 moottorikokoonpanon varaosasarja. Tulostin ja tulostusmateriaalit eivät kuulu tähän varaosaan. Sarjan tarkat pienosat vahvistetaan tarvittaessa ennen tilausta. Kasettimallin lämpösiirtotulostuksessa käytetään mallille sopivaa värinauhakasettia ja etikettimateriaalia. Varaosa ei muuta laitetta tavallista värinauharullaa käyttäväksi T-malliksi. Katkaise virta ennen huoltoa ja noudata valmistajan mallikohtaista vaihto-ohjetta. Tee asennuksen jälkeen koetulostus ja tarkista materiaalin kulku sekä tulostusjälki.
Huoltopyyntöön kannattaa kirjata, pysähtyykö syöttö heti vai vasta tulostuksen aikana ja toistuuko häiriö samalla materiaalilla. Laitteen mallikoodi sekä nykyisen moottorin tunniste auttavat valitsemaan oikean kokoonpanon ennen vaihtoa.
Takuu, huoltolaajennukset ja RMA
Varaosan perustakuun ehdot vahvistetaan tuotekohtaisesti. Tulostimen huolto- tai takuulaajennuksen soveltuvuus erilliseen osaan tarkistetaan ennen hankintaa. Huolto- ja RMA-asioissa ota ensin yhteyttä Mininovaan ja ilmoita osanumero, laitteen sarjanumero sekä vian kuvaus.
Mininovan yrityspalvelut
Pyydä projektihinnoittelu usean laitteen huoltotarpeeseen sekä tieto esikonfiguroinnin ja asennuspalvelun saatavuudesta. Lähetä tarvittaessa kuva nykyisestä osasta ja laitteen tyyppikilvestä sopivuuden tarkistamiseksi. Ota yhteyttä Mininovaan.
Valmistajan varaosadokumentit ja käyttöohje
- ZD420 Cartridge -varaosaluettelo, PDF-sivu 2, kuvaviite 16.
- ZD421 Cartridge -varaosaluettelo – vertaa osanumeroita.
- Valmistajan ZD420/ZD620-käyttöohje – käytön ja huollon taustatiedot.
- Valmistajan varaosapalvelu – mallikohtaiset varaosaluettelot.
English Brief
This motor assembly is listed for Zebra cartridge printers ZD420C and ZD421C in the 203 and 300 dpi parts catalogs. Verify the existing assembly and diagnose the feed fault before ordering.
