Seiko 22401020 DPU-D3 80 mm paneelitulostin laiteintegraatioihin USB- ja sarjaliitännällä

Seiko 22401020 DPU-D3-00A-E on laitteeseen integroitava 80 mm:n paneelitulostin. Suoralämpö, noin 203 dpi, 72 mm:n tulostusleveys sekä USB- ja sarjaliitäntä. Käyttöjännite 5–9 V DC; enimmäisnopeus 80 mm/s 8,5 voltilla. Asennusmitat, virtalähde ja toimitettavat kaapelit varmistetaan projektikohtaisesti.

126,60 € Alv0

Saatavuus: Kysy saatavuutta

Tuotetunnus (SKU): 22401020 Osasto: Avainsanat tuotteelle , , , , Tuotemerkki:Seiko Tuotemerkki:

Seiko 22401020 – DPU-D3-paneelitulostin laitteisiin ja mittauspisteisiin

Seiko 22401020 on DPU-D3-00A-E-malliin perustuva paneeliin asennettava suoralämpötulostin. Se käyttää 80 mm:n lämpöpaperia ja tuottaa enintään 72 mm leveän tulosteen. USB- ja sarjaliitännät mahdollistavat tulostinyksikön liittämisen ohjaavaan laitteeseen. Tämä on integrointiin tarkoitettu komponentti, jonka virransyöttö ja asennus sovitetaan lopulliseen laitteeseen.

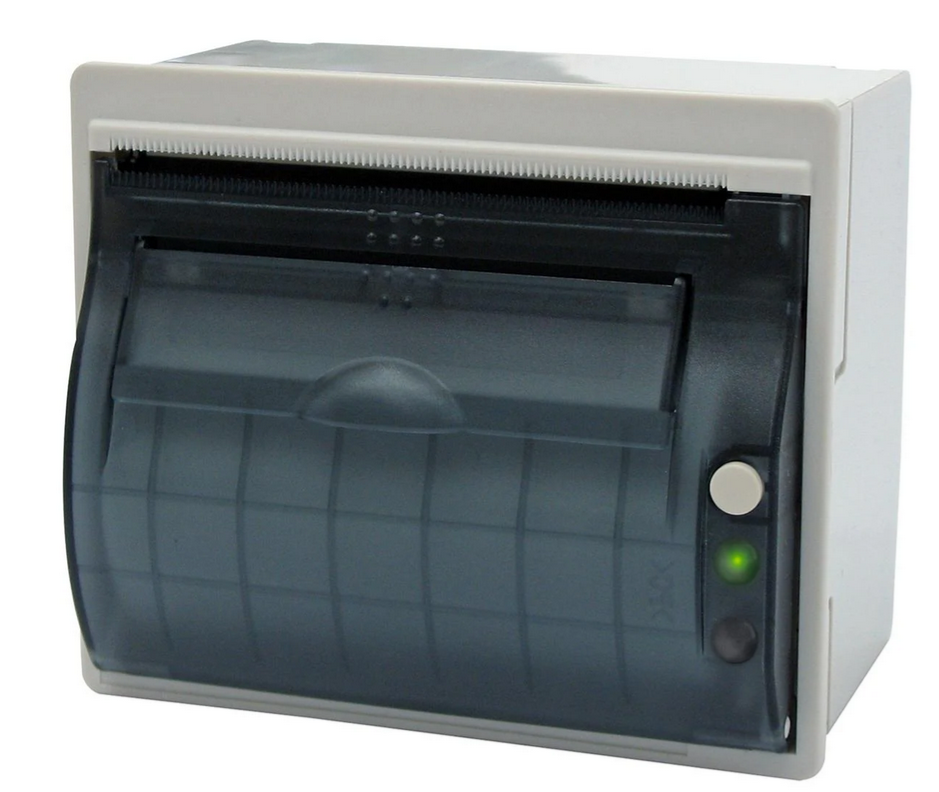

Seiko 22401020 – DPU-D3-00A-E-sarjan tuotekuva
DPU-D3-00A-E-sarjan havainnekuva. Toimitusversion varustelu on eritelty tuotetiedoissa.

Käyttötarkoitus

Paneelitulostin soveltuu mittauslaitteen tulosliuskoihin, tapahtumalokeihin sekä itsepalvelulaitteen kuittitulostukseen. Yksikkö voidaan sijoittaa laitteen etupaneeliin niin, että käyttäjä pääsee vaihtamaan paperirullan. Tulosteen sisältö tuotetaan isäntäjärjestelmässä; tulostin ei itsessään kerää mittausdataa tai toteuta maksutoimintoja.

Tekniset tiedot

Tilausnimike ja malli22401020 / DPU-D3-00A-E
TulostusmenetelmäSuoralämpö, lämpöherkkä kuittipaperi
Tarkkuus8 pistettä/mm, noin 203 dpi
Paperin leveys80 mm, valmistajan toleranssi +0 / −1 mm
TulostusleveysEnintään 72 mm, 576 pistettä rivillä
Enimmäisnopeus80 mm/s 8,5 V:n käyttöjännitteellä
Käyttöjännite5,0–9,0 V DC; virransyöttö mitoitetaan integrointiohjeen mukaan
LiitännätUSB ja sarjaliitäntä
Komentokieli ja puskuriESC/POS-yhteensopiva, 4 kt vastaanottopuskuri
Paperin irrotusRepäisyreuna
Käyttölämpötila−10…+50 °C
PainoValmistajan ilmoittama tulostinyksikön paino noin 210 g

Asennus ja virransyöttö

Seiko 22401020 tarvitsee 5–9 V:n tasajännitteen; sitä ei kytketä suoraan 24 V:n järjestelmään. Virtalähde, kaapelointi ja liittimet valitaan laitteen integraatio-ohjeesta. Ilmoitettu 80 mm/s on valmistajan enimmäisarvo 8,5 voltilla. Käytännön tulostusnopeuteen vaikuttavat myös tulostettavan sisällön peittävyys ja järjestelmän tiedonsiirto.

Valmistajan julkaisuissa on eri syvyysmittoja. Tarkan toimitusversion mittapiirustus ja paneeliaukko varmistetaan ennen kotelon valmistusta. Varaa tilaa paperiluukun avaamiselle, kaapeleille ja rullan vaihdolle; pelkkä rungon ulkomitta ei kuvaa huoltotilan tarvetta.

Paperi ja tulostusjälki

Käytä valmistajan suosittelemaa 80 mm:n lämpöpaperia. Seiko 22401020 tulostaa tekstin ja koodit suoraan lämpöherkälle pinnalle. Paperin säilyvyys valitaan dokumentin käyttötarkoituksen mukaan. Rullakoko ja paperin sopivuus varmistetaan yksikön ohjeesta ennen tarviketilausta. Tässä tuotteessa ei ole osoitettu liimapintaisten etikettien tai linerless-materiaalin tukea.

Ohjelmistot ja yhteensopivuus

ESC/POS-yhteensopiva komentokieli tukee laiteintegraatiota. Valmistaja tarjoaa ajureita ja ohjelmistokehitystyökaluja; käyttöjärjestelmä- ja SDK-versio valitaan valmistajan ajantasaisesta tukitaulukosta. Kokoonpano kannattaa testata lopullisella tulostuspohjalla, merkistöllä ja liitännällä. Esimerkiksi ääkköset, QR-koodin luettavuus sekä työn päättymisen käsittely kuuluvat integraation hyväksyntään. Sovellusohjelmiston lisenssiä ei ole yksilöity tähän tilausnimikkeeseen.

Toimitussisältö, lisävarusteet ja takuu

Tilausnimike yksilöi DPU-D3-tulostinyksikön ja USB-/sarjaliitännät. Ulkoisen virtalähteen, kaapeleiden ja kiinnitystarvikkeiden sisältyminen vahvistetaan tarjouksessa. Seiko 22401020 -toimituksen takuuaika sekä huollon ehdot kirjataan tilausvahvistukseen. Pelkkä sarjan esite ei vahvista juuri tämän jälleenmyyjäpakkauksen lisävarusteita.

Valmistajan aineisto

Kun vertailet Seiko 22401020 -yksikköä muihin vaihtoehtoihin, tarkista ensin paperileveys, ohjausliitäntä ja asennustila. Mininovan kioskitulostimet auttavat kartoittamaan muita laitteisiin integroitavia vaihtoehtoja.

Briefly in English

Seiko 22401020 is a DPU-D3-00A-E panel-mount direct thermal printer unit for 80 mm paper. It offers a 72 mm print width, USB and serial interfaces, and a 5–9 V DC supply range. Maximum speed is 80 mm/s at 8.5 V. Confirm the installation drawing, supplied accessories and software support for the delivered unit.

Tuotemerkki

Seiko

Malli

Valmistajan tuotekoodi

22401020

Tulostusmenetelmä

Suoralämpö (DT)

Tulostustarkkuus

203 dpi

Tulostimen liitännät

Sarjaliitäntä, USB

Tulostusleveys

72 mm

Tulostusnopeus

80 mm/s (8,5 V)

Tulostimen käyttökohde

Kioskit, Laiteintegraatio, Mittauslaitteet

Tulostimen rakenne

Paneelitulostin

Tulostusmateriaalit

80 mm lämpöpaperi

Käyttöjännite

5–9 V DC
