Seiko 22410091 on USB- ja sarjaliitännällä varustettu edito KSM347R-S/U -kioskitulostin. Presenter hallitsee tulosteen luovutusta, ja takaisinvetomekanismi voi siirtää noutamatta jääneen kuitin tai lipun automaatin sisäiseen keräystilaan.
Käyttötarkoitus
Seiko 22410091 sopii automaattiin, jossa tulostinta ohjataan paikallisesti ja noutamatta jääneiden tulosteiden käsittely on osa palveluprosessia. Lippu- ja asiointipisteissä sama ohjaus voi seurata tulostusta, paperin noutamista ja mahdollista palautusta. Keräystilan rakenne suunnitellaan kioskikotelon yhteydessä.
Mallin erityisominaisuudet
R-version presenter tunnistaa tulosteen noutamisen. Noutamatta jäänyt paperi voidaan vetää takaisin ja ohjata tulostimen alla olevaan keräysastiaan. Lisäksi sarjan R-malli tukee sisäistä tulostusta suoraan keräystilaan. Astia ei kuulu tulostimeen, joten sen huolto ja tyhjennys suunnitellaan erikseen.
- Automaattinen paperin lataus ja säädettävä paperiohjain helpottavat rullan vaihtoa.
- Rullavarsi voidaan sijoittaa eri asentoihin; huoltotila ja rullakoko sovitetaan koteloon.
- Paperin loppumisen ja mustan kohdistusmerkin tunnistus tukevat ohjattua tulostusta.
Seiko 22410091 tekniset tiedot
| Tuotekoodi ja malli | 22410091 / edito KSM347R-S/U |
|---|---|
| Tulostusmenetelmä | Suoralämpö; Seiko CAPM347 -mekanismi |
| Tarkkuus | 203 dpi (8 pistettä/mm) |
| Tulostusnopeus | Enintään 200 mm/s; tulostussisältö ja käyttöolosuhteet vaikuttavat |
| Paperin leveys / tulostusleveys | 58–83 mm / 52–80 mm |
| Paperin paksuus | 75 ±10 µm |
| Rullan ulkohalkaisija / hylsy | Enintään 200 mm, rullavarren asento voi rajoittaa / 25 mm |
| Liitännät | USB 2.0 Type B; RS-232 (RJ-12) |
| Paperinkäsittely | Presenter, takaisinveto ja sisäinen tulostus; täysi katkaisu |
| Syöttöjännite | 24 V DC ±5 %; suositeltu erillinen virtalähde 90 W |
| Käyttäjämuisti / vastaanottopuskuri | 512 kt Flash / 8 kt |
| Asennus | Vaaka-asennus; tilaa silmukalle ja keräysastialle |
| Mitat (L × S × K) | 128 × 192 × 103,5 mm; ilman rullavartta ja liittimiä |
| Paino, kokoonpano | noin 1,645 kg |
| Käyttölämpötila | −20…+70 °C, ei kondensaatiota; paperista riippuva |
Integrointi, yhteensopivuus ja ohjelmistot
Seiko 22410091 liitetään USB 2.0 Type B -yhteydellä tai RS-232-sarjaliitännällä. R-kokoonpano asennetaan vaakatasoon, ja paperisilmukalle sekä takaisinvedolle jätetään tilaa. Ohjausohjelmisto määrittää luovutuksen ja palautuksen; Ethernet-yhteyttä tarvitsevalle rinnakkainen vaihtoehto on S/U/E-versio.
Seikon tukisivulla ovat Windows- ja Linux-ajurit sekä XFS-tiedot. ePOSConfig-asetustyökalu ja laiteohjelmisto pyydetään valmistajan tuesta. Käyttöjärjestelmäversio, merkkistö ja ohjauskomennot sovitetaan isäntäsovellukseen. Erillistä maksullista suunnitteluohjelmistoa tai lisenssikautta ei ole vahvistettu tämän tuotteen mukana toimitettavaksi.
Paperi, lisävarusteet ja toimituspakkaus
Seiko 22410091 käyttää ulkopinnalta lämpöherkkää kuittipaperia. Valitse paperi taulukon paksuusalueen mukaan ja testaa se sovelluksen nopeudella. Paperin pää ei saa olla liimattu hylsyyn.
Varmennettu kokoonpano sisältää tulostusmekanismin, ohjaimen, rullapidikkeen ja joustavan paperikanavan sekä presenter- ja takaisinvetomoduulin.
Tilaukseen sovitetaan tarvittaessa 24 V:n virtalähde, oikea DC-johtosarja, USB- tai sarjakaapeli sekä asennuslevy. Verkkovirtajohdon EU-versio ja varusteiden sisältyminen vahvistetaan tarjouksessa. Oppaan MED W1- ja MED W3 -kaapelinimiä ei rinnasteta muihin Seiko-perheisiin ilman täsmämallin yhteensopivuustarkistusta.
Takuu ja huoltopalvelut
Seiko 22410091 -kokoonpanon takuuaika, varaosat ja mahdolliset huoltopalvelut vahvistetaan tilauskohtaisesti. Ota yhteyttä Mininovaan, kun tarvitset kokonaisuuden mitoittamisen omaan automaattiisi.
Rinnakkaismallit Mininovassa
- Seiko 22410087 KSM347R-S/U/E – Ethernet, USB ja RS-232.
- Seiko 22410085 KSM347P-S/U/E – Ethernet, USB ja RS-232.
Valmistajan dokumentaatio
- Seikon kioskitulostimien tuotesivu
- Valmistajan käyttöopas ja tekniset tiedot (PDF)
- Seikon KSM347-datasheet (PDF)
- Seikon edito-esite 2024 (PDF)
- Seikon ajurit, dokumentit ja asetustyökalun pyyntö
English Brief
Seiko 22410091 is listed by the supplier as the edito KSM347R-S/U with presenter, retract, USB and RS-232. The R configuration supports controlled ticket delivery and an internal collection path. Confirm the current revision and accessory package for this exact article number.

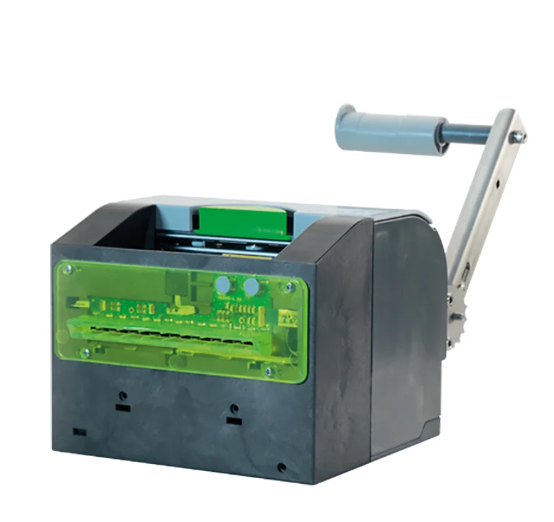

Tuotekuva esittää edito KSM347 -sarjaa. Tämän kokoonpanon liitännät ja paperinkäsittely on eritelty tuotetiedoissa.
