Labelmate LMR044 UNI-CAT-CHUCK – mukautuva kelaus ja sujuva rullanvaihto

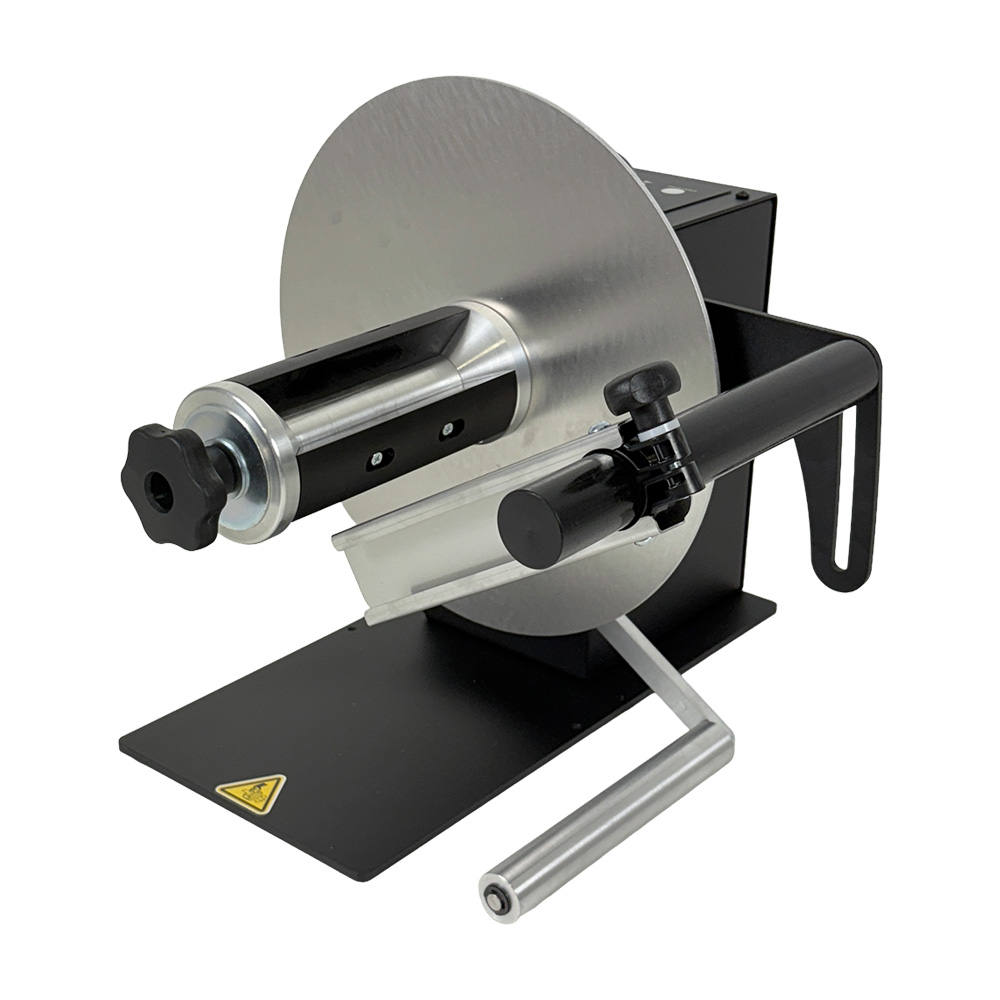

Labelmate LMR044 UNI-CAT-CHUCK on etikettien kelaus- ja aukikelauslaite, jossa yhdistyvät tulostimen toimintaan mukautuva ohjaus ja Quick-Chuck-hylsynpidin. Se sopii harkittavaksi työpisteeseen, jossa 76 mm hylsyjä vaihdetaan usein ja materiaalinkäsittelyn tulee huomioida tulostimen nopeuden muutokset, pysähdykset sekä takaisinvetoliikkeet.
Quick-Chuck helpottaa hylsyn asettamista ja rullan vaihtamista. Automaattisesti mukautuva nopeudensäätö tukee puolestaan materiaalin käsittelyä tulostustyön aikana. Laite toimii valinnan mukaan joko kelaajana tai aukikelaajana. Samanaikaista materiaalin syöttöä ja valmiin rullan keräämistä varten tarvitaan erilliset laitteet tulostimen molemmille puolille.
Tekniset tiedot
| Malli ja tuotenumero | Labelmate UNI-CAT-CHUCK, LMR044 |
|---|---|
| Käyttötavat | Etikettien kelaus tai aukikelaus |
| Materiaalin enimmäisleveys | 170 mm tässä kokoonpanossa |
| Rullan enimmäishalkaisija | 300 mm |
| Rullan enimmäispaino | 10 kg |
| Hylsyn sisähalkaisija | 76 mm, Quick-Chuck-pidin |
| Enimmäisnopeus | 80 cm/s valmistajan UNI-CAT-esitteen mukaan |
| Ohjaus | Automaattinen nopeudensäätö; tuki tulostimen takaisinvetoliikkeelle |
| Mitat, leveys × syvyys × korkeus | 300 × 385 × 320 mm |
| Virtalähde | 15 V DC, 4,33 A |
| Paperinohjain | Sisältyy UNI-CAT-kokoonpanoon |
Oikea pidin ja yhteensopivuus
Tämän LMR044-tuotteen enimmäismateriaalileveys on 170 mm. Sarjan 220 ja 270 mm Quick-Chuck-versiot sekä muut hylsyhalkaisijat ovat eri kokoonpanoja. Niiden ominaisuuksia ei pidä päätellä kuuluviksi tähän perusmalliin pelkän UNI-CAT-CHUCK-nimen perusteella.
Tulostimen kanssa tarkistettavia asioita ovat materiaalin kokonaisleveys, materiaaliradan korkeus ja suunta, takaisinvetotoiminto sekä rullan paino. Paperinohjain tukee kohdistusta, mutta ei korvaa laitteiden oikeaa linjausta. Sekä 300 mm halkaisijan että 10 kg painon rajan tulee täyttyä.
Kun tarvitset säädettävän pitimen useille hylsykoille, vertaa UNI-CAT-ACH-mallia. Jos automaattisesti mukautuva aukikelaus ja takaisinvedon huomiointi eivät ole työsi valintaperusteita, vaihtoehto on käsin säädettävä CAT-3-CHUCK. Eri sarjojen nopeusarvoja ei pidä rinnastaa suoraan ilman käyttötavan tarkistamista.
Toimitussisältö ja lisävarusteet
Peruskokoonpano sisältää UNI-CAT-CHUCK-laitteen 76 mm Quick-Chuck-pitimellä, paperinohjaimen ja virtalähteen. Tulostin ja etikettimateriaali hankitaan erikseen. Kohdistuslevy, poikkeava pidin tai muu lisävaruste valitaan erikseen yhteensopivuuden perusteella. Vahvistamme lopullisen kokoonpanon tuotenumeron ja käyttötarpeen mukaan.
Takuu ja hankinnan tuki
Valmistajan rajoitettu takuu on kaksi vuotta osille ja työlle; virtalähteelle yksi vuosi valmistajan ehtojen mukaisesti. Mininova auttaa vertaamaan hylsynpitimiä, rullakapasiteettia ja tulostimen tarvitsemia toimintoja. Kerro nykyinen työskentelytapasi ja pyydä ehdotus sopivasta kokonaisuudesta.
Valmistajan dokumentaatio
UNI-CAT-CHUCK – valmistajan tuotesivu
UNI-CAT-sarja – valmistajan tekninen esite ja mallivertailu (PDF).
English Brief
Labelmate LMR044 UNI-CAT-CHUCK is an automatically adapting label rewinder or unwinder with a 76 mm Quick-Chuck core holder. This configuration handles media up to 170 mm wide, roll diameters up to 300 mm and roll weights up to 10 kg. Maximum speed is 80 cm/s according to the manufacturer’s datasheet. A paper guide is included. Wider chucks require a different configuration, and simultaneous supply and take-up require two units.
