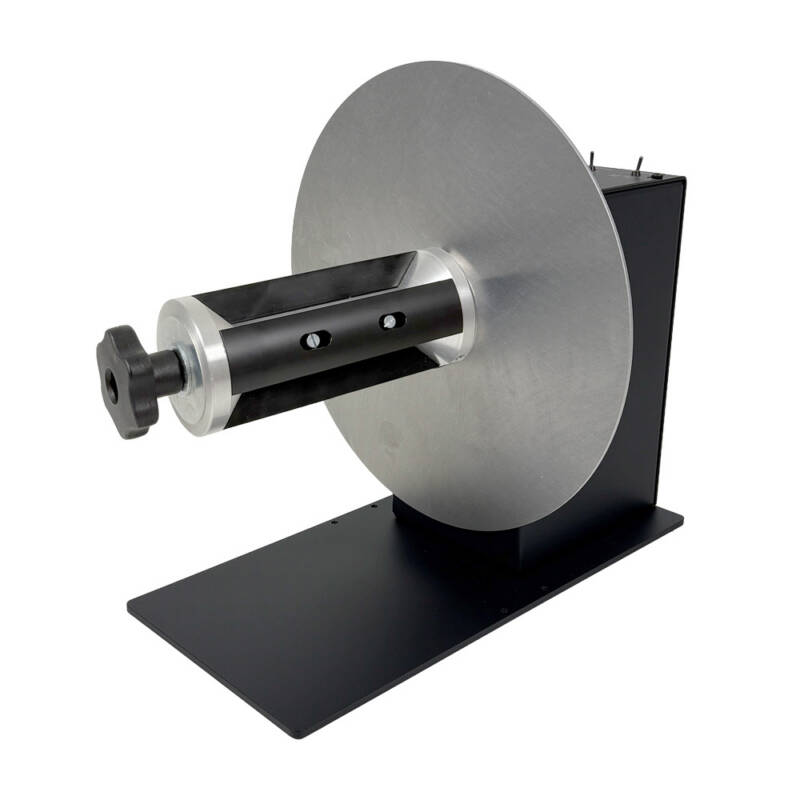

Labelmate LMR006 CAT-3-CHUCK – helpompi rullanvaihto Quick-Chuck-pitimellä
Labelmate LMR006 CAT-3-CHUCK on etikettien kelauslaite säännölliseen tuotanto- ja pakkaustyöhön. Mallin keskeinen ero STANDARD-versioon on Quick-Chuck-hylsynpidin, joka helpottaa hylsyn kiinnittämistä ja rullan vaihtamista. Tässä kokoonpanossa pidin on tarkoitettu 76 mm hylsylle ja enintään 170 mm leveälle materiaalille.
Laite kelaa tulostetun materiaalin rullaksi seuraavaa työvaihetta varten. Ohjauspaneelista säädetään nopeutta, kelausvoimaa ja pyörimissuuntaa, ja käytettävissä on kaksi vääntöaluetta. Teräsrunko ja liukumista vähentävä alusta tukevat vakaata sijoittamista tulostimen yhteyteen.
Tekniset tiedot
| Malli ja tuotenumero | Labelmate CAT-3-CHUCK, LMR006 |
|---|---|
| Materiaalin enimmäisleveys | 170 mm tässä kokoonpanossa |
| Rullan enimmäishalkaisija | 300 mm |
| Rullan enimmäispaino | 10 kg |
| Hylsyn sisähalkaisija | 76 mm, Quick-Chuck-pidin |
| Enimmäisnopeus | 125 cm/s kelauksen alussa 76 mm hylsylle |
| Ohjaus | Nopeuden, kelausvoiman ja suunnan säätö; kaksi vääntöaluetta |
| Mitat, leveys × syvyys × korkeus | 300 × 385 × 320 mm |
| Virtalähde | 15 V DC, 4,33 A |
Enimmäisnopeus on ilmoitettu tietylle mittaustilanteelle. Rullan koon, materiaalin ja tarvittavan kelausvoiman vaikutus huomioidaan käytännön työssä. Kaikkien materiaalin ja rullan mittojen tulee pysyä mallin rajoissa.
Sopivuus ja oikean version valinta
CAT-3-CHUCK sopii harkittavaksi etenkin silloin, kun 76 mm hylsy on vakiokoko ja rullia vaihdetaan työvuoron aikana usein. Tarkista lisäksi materiaalin kokonaisleveys, tulostimen materiaaliradan korkeus, takaisinvetoliikkeet ja se, kummalle puolelle etikettipinta halutaan kelata.
LMR006-perusmallin 170 mm leveys ei tarkoita, että siihen sisältyisi 220 tai 270 mm Quick-Chuck. Näillä pitimillä sekä muilla hylsyhalkaisijoilla varustetut versiot ovat erillisiä kokoonpanoja. Vaihteleville 25–101 mm hylsyille vaihtoehto on CAT-3-ACH. Automaattisesti mukautuvaa kelausta ja aukikelausta tarvitsevaan työhön kannattaa verrata UNI-CAT-CHUCK-mallia.
Toimitussisältö ja lisävarusteet
Peruskokoonpano on CAT-3-CHUCK-kelauslaite 76 mm Quick-Chuck-pitimellä ja virtalähteellä. APG-CAT-paperinohjain (LMX444), ulompi laippa sekä sopiva kohdistuslevy valitaan tarpeen mukaan erikseen. Tulostin ja etikettimateriaali eivät sisälly toimitukseen. Lopullinen varustelu tarkistetaan tuotenumeron perusteella.
Takuu ja hankinnan tuki
Valmistajan rajoitettu takuu on kaksi vuotta osille ja työlle sekä yksi vuosi virtalähteelle valmistajan ehtojen mukaisesti. Mininova auttaa vertaamaan pitimiä ja rullakapasiteetteja ilman, että sinun tarvitsee päätellä eroja pelkistä tuotekoodeista. Kysy sopivasta CAT-3-kokoonpanosta tai pyydä tarjous.
Valmistajan dokumentaatio
CAT-3-CHUCK – valmistajan tuotesivu
CAT-3-sarja – valmistajan tekninen esite ja mallivertailu (PDF).
English Brief
Labelmate LMR006 CAT-3-CHUCK is a label rewinder with a 76 mm Quick-Chuck core holder for easier roll changes. The standard configuration handles media up to 170 mm wide, rolls up to 300 mm in diameter and roll weights up to 10 kg. Maximum speed is 125 cm/s at the beginning of a roll on a 76 mm core. Wider chucks and other core sizes require a different configuration.
