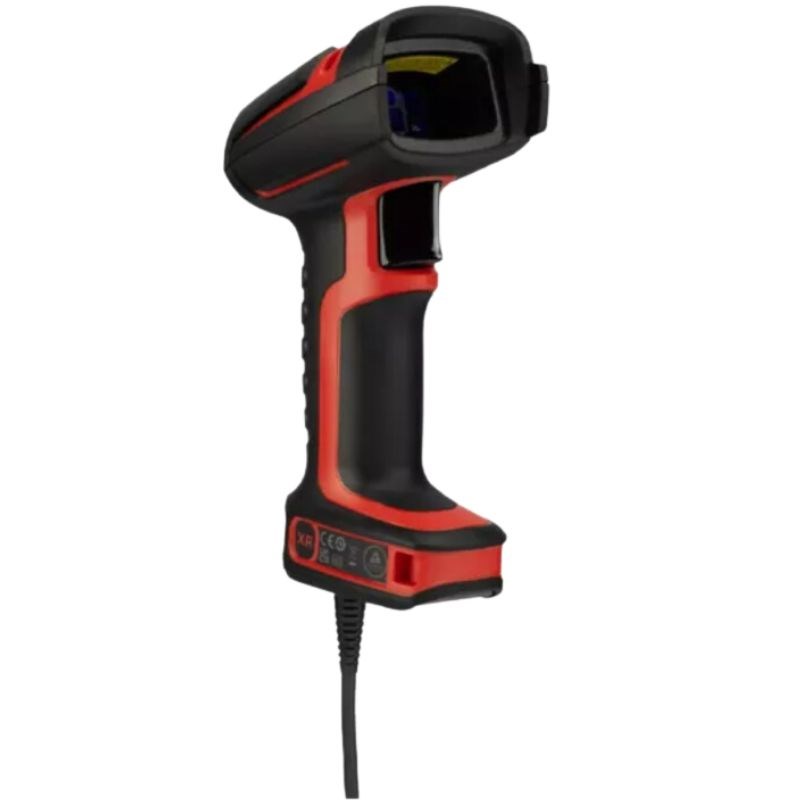

Honeywell 2100IXLR-3USBE on johdollinen Granit Ultra 2100i -teollisuuskäsiskanneri pitkien lukuetäisyyksien hylly- ja kuormatunnisteisiin varastossa. XLR-optiikka on tarkoitettu laajalle etäisyysalueelle ja korkeiden hyllyjen suurten tunnisteiden lukemiseen. Hintaan kuuluvat: punainen XLR-lukija ja suora 3 m USB-A-kaapeli CBL-500-300-S00. Lukija käsittelee 1D- ja 2D-tunnisteita samalla laitteella; optiikka ja liitäntä valitaan työpisteen todellisen tarpeen mukaan.
Käyttötarkoitus
Honeywell 2100IXLR-3USBE sopii pitkien lukuetäisyyksien hylly- ja kuormatunnisteisiin varastossa. Valitse XLR, kun lukuetäisyys on ratkaiseva. Lähiluvun alaraja ja koodin koko on tarkistettava: noin 29,9 metrin testitulos koskee suurta 100 mil Code 39 -koodia. Kaikki koodit eivät ole luettavissa kosketusetäisyydeltä. Johdollinen yhteys sopii kiinteän työpisteen tai ajoneuvopäätteen käyttöön, kun kaapelin reitti ja liikkumavara on suunniteltu. Kaapelin pituus ja viivakoodin optinen lukuetäisyys ovat eri asioita.
Keskeiset ominaisuudet
- Honeywell 2100IXLR-3USBE: XLR-optiikan johdollinen 1D/2D-käsiskanneri.
- Kuvantava lukutekniikka; 1 920 × 800, lähi- ja kaukoluku pikselin kuvakenno.
- Vihreä 520 nm luokan 2 laserkohdistin ja keltavihreä led-lukuvalo.
- Säädettävä värinäpalaute, merkkiääni ja onnistuneen luvun LED-ilmaisimet.
- IP65- ja IP68-suojaus; valmistajan käyttölämpötila −30…+50 °C.
Mallikohtaiset erityisominaisuudet
| Tilattava tuote | Honeywell 2100IXLR-3USBE |
|---|---|
| Optiikka | XLR – Ultra Long Range |
| Kotelo ja väri | Punainen teollisuusmalli |
| Hintaan kuuluva varustelu | punainen XLR-lukija ja suora 3 m USB-A-kaapeli CBL-500-300-S00 |
| Kaapelin valinta | USB-A-kaapeli mukana; teline erikseen |
| Lukijan energiaratkaisu | Johdollinen käyttö; ei ladattavaa akkua tai Bluetooth-yhteyttä |
Tekniset tiedot – Honeywell 2100IXLR-3USBE
| Tuotetunniste | Honeywell 2100IXLR-3USBE |
|---|---|
| Lukutekniikka ja kuvakenno | Aluekuvantava 1D/2D; 1 920 × 800, lähi- ja kaukoluku pikseliä |
| Koodityypit | 1D, PDF417 sekä 2D, kuten QR, Micro QR, Data Matrix ja Aztec, asetusten mukaan |
| Valmistajan vähimmäisresoluutio | 2,5 mil 1D ja 5 mil 2D valmistajan ilmoittamina vähimmäisarvoina |
| Tyypillisiä lukualueita | 13 mil UPC: 19–3 679 mm; 100 mil Code 39: enimmäisetäisyys 29 918 mm |
| Muut valmistajan testiarvot | 5 mil Code 39: 82–1 665 mm; 10 mil Code 128: 43–3 032 mm; 20 mil Code 128: enintään 7 504 mm; 10 mil Data Matrix: 90–1 566 mm; 100 mil Data Matrix: enintään 15 029 mm |
| Liikkeensieto | Enintään 4 000 mm/s valmistajan datasheetin mukaan |
| Näkökenttä | Lähi: vaaka 45°, pysty 19,6°; kauko: vaaka 13,7°, pysty 5,7° |
| Kontrasti | Vähintään 15 % |
| Kohdistus ja valaistus | Vihreä 520 nm luokan 2 laserkohdistin; Keltavihreä LED |
| Mitat ja paino | 194,8 × 75,8 × 139,5 mm (P × L × K); 330 g |
| Virransyöttö ja tehonkulutus | 4,0–5,5 V DC; käyttö 2,15 W (430 mA / 5 V), valmiustila 0,875 W (175 mA / 5 V) |
| Isäntäliitännät | USB, KBW ja RS-232 TTL sopivalla kaapelilla; ±12 V sarjaporttia varten valitaan vastaava muunnoskaapeli |
| Toimituksen kaapeli | CBL-500-300-S00 – USB-A, suora, 3 m |
| Suojaus | IP65 ja IP68 valmistajan testiehtojen mukaisesti |
| Pudotustestit | 3 m MIL-STD-810G-testissä +25 °C:ssa ja 55 % RH; 20 pudotusta 2,5 m:stä −30…+50 °C:ssa; 50 pudotusta 2 m:stä samalla lämpötila-alueella |
| Muut kestävyystestit | 7 500 tumble-pudotusta 1 metristä; liipaisin testattu 3 miljoonaan painallukseen |
| Lämpötila ja kosteus | Käyttö −30…+50 °C; säilytys −40…+70 °C; enintään 95 % RH, ei kondensoituva |
| Ympäristövalo | 0–100 000 lux |
| Ohjelmisto ja hallinta | Valmistajan asetusviivakoodit; EZConfig, SMU ja saatavilla olevat SDK-/ajurityökalut |
| Valmistajan takuu | Lukijan kolmen vuoden tehdastakuu |
Lukualueet ovat mainittujen koodikokojen tyypillisiä valmistajan testituloksia. Painolaatu, pinta ja ympäristö vaikuttavat tulokseen. Suuren koodin enimmäisetäisyys ei ole yleinen kantama kaikille tunnisteille. Pudotuskorkeus ilmoitetaan yhdessä testiehtojen kanssa; IP-luokitus ei tarkoita rajoittamatonta käyttöä nesteessä.
Yhteensopivuus, käyttöönotto ja lisenssit
Honeywell 2100IXLR-3USBE liitetään vastaanottavaan järjestelmään oikealla kaapelilla ja tiedonsiirtoprofiililla. USB-näppäimistötilassa määritetään näppäimistön kieli, sallittavat koodityypit sekä etu- ja loppumerkit. Sarjaporttikäytössä tarkistetaan signaalitaso, kytkentä, nopeus ja virransyöttö. USB-käytössä isäntäportin tulee antaa lukijalle riittävästi käyttövirtaa.
Valmistajan EZConfig ja Scanner Management Utility (SMU) tukevat asetusten ja päivitysten hallintaa. Monikoodilukua ja tulostusjärjestystä voidaan määrittää Data Format Editorilla. OCR-, Digimarc- ja muiden laajennettujen toimintojen toimitettu tuki, asetukset sekä mahdolliset lisenssiehdot vahvistetaan käyttötarkoituksen mukaan. Varasto- tai tuotantojärjestelmän ohjelmistolisenssi ja sovellusintegraatio eivät sisälly lukijaan.
Käyttökohteet ja suositellut materiaalit
Honeywell 2100IXLR-3USBE soveltuu hylly-, lava- ja kuormatunnisteiden lukemiseen varastossa, jakelussa tai tuotannossa. Paperi- ja synteettisten etikettien, kiiltävien pintojen ja kaarevien pakkausten tunnistettavuus arvioidaan todellisella näytteellä. Kylmätilassa valitaan myös kaapeli ja muut varusteet lämpötilan mukaan. Puhdistuksessa noudatetaan valmistajan ohjeita.
Toimitussisältö
Honeywell 2100IXLR-3USBE -kokonaisuus sisältää:
- Punainen johdollinen Granit Ultra 2100i XLR -lukija.
- Suora 3 m USB-A-kaapeli CBL-500-300-S00.
Teline ja erillinen verkkolaite eivät sisälly vahvistettuun toimitussisältöön.
Valmistajan sarjakuvat ovat havainnekuvia; kuvassa mahdollisesti näkyvät muut varusteet eivät laajenna toimitussisältöä.
Lisävarusteet
Honeywell 2100IXLR-3USBE -työpisteeseen voidaan valita taipuisa teline STND-33F00-012-4, seinäpidike HOLDER-010-U tai kotelo HOLSTER-INDUSTRIAL. Kaikki ovat erikseen tilattavia varusteita. Oikea pidike ja kaapelin vedonpoisto valitaan asennuspaikan mukaan.
Kaapelivaihtoehtoja ovat USB-A CBL-500-300-S00, sarjaportin 5 V signaalien CBL-020-300-C00, kylmätilaan tarkoitettu CBL-020-300-C00-01 sekä ±12 V signaalien muunnoskaapeli CBL-120-300-C00. Johdollisen kytkennän EU-verkkolaitevaihtoehto on 46-00526-6 (5,2 V / 1 A). Tarvikeopas ja isännän vaatimukset tarkistetaan ennen tilausta; toimitukseen sisältyvä kaapeli on lueteltu yllä.
Rinnakkaismallit ja vaihtoehdot
Honeywell 2100IXLR-3USBE kannattaa verrata seuraaviin saman sarjan EU-kokoonpanoihin. HD painottaa pieniä lähikoodeja, SR yleiskäyttöä, XR lähi- ja keskipitkää etäisyyttä ja XLR pitkiä etäisyyksiä. Sama ulkonäkö ei tarkoita samaa optiikkaa tai toimituskaapelia.
| Malli | Optiikka | Toimitusvarusteet |
|---|---|---|
| Honeywell 2100IHD-3USBE | HD | Lukija + 3 m suora USB CBL-500-300-S00 |
| Honeywell 2100IHD-3E | HD | Lukija; kaapeli erikseen |
| Honeywell 2100IXLR-3USBE | XLR | Lukija + 3 m suora USB CBL-500-300-S00 |
| Honeywell 2100IXLR-3SERE | XLR | Lukija + 3 m kierretty sarjaporttikaapeli CBL-020-300-C00-01 |
| Honeywell 2100IXLR-3E | XLR | Lukija; kaapeli erikseen |
| Honeywell 2100IXR-3USBE | XR | Lukija + 3 m suora USB CBL-500-300-S00 |
| Honeywell 2100IXR-3SERE | XR | Lukija + 3 m kierretty sarjaporttikaapeli CBL-020-300-C00 |
| Honeywell 2100IXR-3E | XR | Lukija; kaapeli erikseen |
| Honeywell 2100ISR-3USBE | SR | Lukija + 3 m suora USB CBL-500-300-S00 |
| Honeywell 2100ISR-3E | SR | Lukija; kaapeli erikseen |
Takuu
Honeywell 2100IXLR-3USBE: valmistaja ilmoittaa lukijalle kolmen vuoden tehdastakuun. Kaapelin, telineen ja muiden tarvikkeiden ehdot tarkistetaan erikseen. Takuu määräytyy valmistajan voimassa olevien ehtojen ja rajoitusten mukaan.
Huolto- ja takuulaajennukset
Honeywell 2100IXLR-3USBE -hankintaan voidaan selvittää valmistajan Honeywell Edge Service -palvelu. Saatavuus Suomessa, palvelutuotteen SKU, sopimuskausi ja kattavuus vahvistetaan tarjoukseen. Vaihtolaitetta, vahinkoturvaa tai määrättyä korjausaikaa ei luvata vakiotakuun osana ilman erillistä vahvistusta.
Valmistajan huolto- ja takuupalvelut
Huoltokäsittely perustuu valmistajan takuuehtoihin tai erikseen hankittuun palvelusopimukseen. Säilytä sarjanumero ja ostotosite sekä tiedot käytetystä kaapelista, virtalähteestä, asetuksista ja vikatilanteesta. Niiden avulla voidaan selvittää sovellettava palvelu ja rajata mahdollinen liitäntä- tai laitevika.
Mininovan B2B-palvelut ja projektihinta
Pyydä Honeywell 2100IXLR-3USBE -kokonaisuudelle projektihinta. Tarjoukseen voidaan sisällyttää ennen toimitusta tehtävä esiasennus, konfigurointi, liitäntä- ja lukuprofiilien määritys, testaus asiakkaan koodeilla sekä asennus. Kerro sovellus, päätelaite, liitäntä, tarvittava lukuetäisyys, koodinäytteet ja työpisteiden määrä. Ota yhteyttä Mininovaan ja pyydä tarjous.
Valmistajan tuotesivu ja datasheet
- Honeywell Granit Ultra 2100i – valmistajan tuotesivu
- Granit Ultra 2100i – virallinen datasheet, Rev. C, 02/2026
- Granit Ultra – valmistajan tarvikeopas, Rev. A, 09/2025
- Granit Ultra 2100i – valmistajan käyttöönoton pikaopas
English Brief
Honeywell 2100IXLR-3USBE is a red corded Granit Ultra 2100i industrial 1D/2D scanner with Ultra Long Range optics. Includes straight 3 m USB-A cable CBL-500-300-S00. Stand and external power adapter sold separately. Reader: 194.8 × 75.8 × 139.5 mm, 330 g; IP65/IP68; −30 to +50 °C. Manufacturer reader warranty: three years. Decode options, software licensing and integration must match the application.
