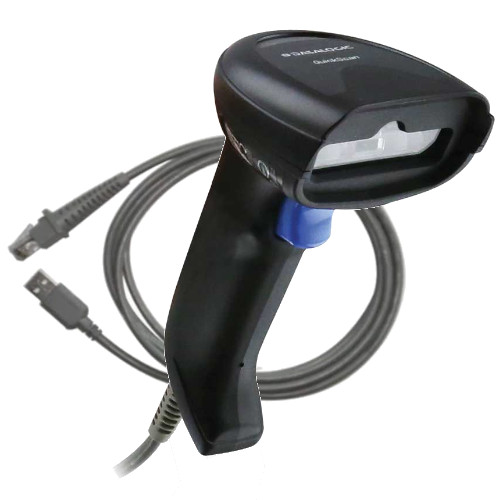

Datalogic QD2220-BK on tarkoitettu pitkien ja tavallisten 1D-viivakoodien lukemiseen kassalla, asiakirjoista ja pakkauksista. Kun työssä korostuvat pitkät lineaariset koodit ja laite pysyy samalla työpisteellä, johdollinen USB-lukija on selkeä valinta. Valitse tämä tuotekoodi juuri sen mukana tulevan kokoonpanon perusteella: pelkkä lukija; liitäntäkaapeli ja teline tilataan erikseen.
Käyttötarkoitus
Datalogic QD2220-BK soveltuu vähittäiskaupan kassoille, asiakirjojen käsittelyyn, laskujen ja pakkausten 1D-tunnisteille. Linear imagerin laaja lukulinja tukee leveiden koodien kohdistamista. Asiakkaan omat koodit ja käytössä oleva sovellus on hyvä testata yhdessä ennen usean työpisteen hankintaa.
Keskeiset ominaisuudet
- 1D CCD-linear imager, enintään 400 lukua sekunnissa ja 3 mil ilmoitettu erotuskyky.
- USB-liitäntä, 5 V DC ±5 % virransyöttö; USB-C-isäntäkaapeli valittavissa erikseen.
- Green Spot näyttää onnistuneen luvun koodin kohdalla ja äänimerkki antaa kuuluvan kuittauksen.
- 156 × 67 × 107 mm runko ja 123 g paino; suojaus IP42.
- Käyttölämpötila 0…50 °C ja 1,5 metrin pudotustesti.
Mallikohtaiset erityisominaisuudet
Datalogic QD2220-BK eroaa saman sarjan muista tuotekoodivaihtoehdoista ennen kaikkea liitännän ja toimitusvarustelun osalta. BKK1 sisältää USB-kaapelin, ja BKK1S lisää pakettiin kokoontaitettavan telineen.
| Tarkka tuotekoodi | QD2220-BK |
|---|---|
| Lukuversio | Johdollinen 1D CCD-linear imager |
| Hintaan kuuluva kokoonpano | pelkkä lukija; liitäntäkaapeli ja teline tilataan erikseen |
| Paketin telakka | Ei telakkaa |
| Paketin kaapeli | Ei kaapelia; tilataan erikseen |
| Tärkein ero | 1D-koodit ja laaja lukulinja; ei QR-/Data Matrix -lukua |
Tekniset tiedot
Datalogic QD2220-BK: alla ovat valmistajan ilmoittamat arvot. Lukuetäisyydet koskevat taulukossa mainittua koodityyppiä ja moduulikokoa. Symbolin pituus, kontrasti, tulostusjälki, lukukulma ja ympäristön valaistus vaikuttavat tulokseen; suurin etäisyys ei ole kaikkien koodien yleinen lukukantama.
| Lukutekniikka | CCD-linear imager, 1D; punainen 617 nm LED |
|---|---|
| Koodityypit | Tavalliset 1D-koodit, myös GS1 DataBar. Ei 2D-koodien tukea. |
| Pienin ilmoitettu moduulikoko | 0,077 mm / 3 mil |
| Tyypilliset lukualueet: Code 39 | 4 mil: 2,5–22 cm; 5 mil: 2–30 cm; 7,5 mil: 1–45 cm; 10 mil: 1–60 cm; 20 mil: 3–103 cm |
| Tyypilliset lukualueet: muut | EAN/UPC-A 13 mil: 1–68 cm |
| Lukukulmat ja liikkeensieto | Pitch/skew ±65°, roll ±45°; kuvakulma 56° ±2°; 40 IPS (noin 1,02 m/s) |
| Lukunopeus tai radiokantama | Enintään 400 lukua/s valmistajan ilmoituksen mukaan |
| Liitännät | USB; USB-C-isäntäkaapeli saatavana erikseen |
| Virransyöttö | 5 V DC ±5 %; käytössä alle 165 mA @ 5 V, valmiustilassa alle 40 mA @ 5 V |
| Mitat ja paino | 156 × 67 × 107 mm; 123 g. Lukijan arvot, eivät koko paketin tai telakan mitat/paino. |
| Väri, suojaus ja pudotustesti | Musta; IP42; toistuvat pudotukset 1,5 m betonille valmistajan testissä |
| Lämpötilat ja kosteus | Käyttö 0…50 °C; säilytys/kuljetus −40…70 °C; 0–95 % RH ilman kondensoitumista |
| Lukukuittaus | Green Spot koodin kohdalla, merkkivalo ja säädettävä äänimerkki |
| Ohjelmisto ja takuu | Datalogic Aladdin, OPOS/JavaPOS; valmistajan 5 vuoden tehdastakuu ehtojen mukaisesti |
Yhteensopivuus ja käyttöönotto
Datalogic QD2220-BK liitetään USB-isäntälaitteeseen oikealla Datalogic-liitäntäkaapelilla. USB-C-kaapeli tarkoittaa tässä isäntälaitteen liitintä; se valitaan erikseen, jos kassalaitteessa ei ole USB-A-porttia. QD2220:ssa ei ole RS-232-liitäntää.
Datalogic Aladdinilla voidaan määrittää lukuprofiileja. Valmistaja tarjoaa myös OPOS- ja JavaPOS-apuohjelmia; käytettävä versio ja järjestelmätuki tarkistetaan kassasovelluksesta. Käyttöönotossa sovitetaan koodityypit, näppäimistöasettelu ja tiedon päätösmerkit sovellukseen. Lukija ei dekoodaa QR- tai Data Matrix -koodeja.
Käyttökohteet ja luettavat materiaalit
Datalogic QD2220-BK lukee lineaarisia tunnisteita tuote-etiketeistä, paperilaskuista, asiakirjoista, pakkauksista ja näytöiltä. Näytön kirkkaus ja suojapinnan heijastukset voivat vaikuttaa lukemiseen. Pitkä lukulinja auttaa leveiden 1D-koodien kohdistamisessa; jos samassa työnkulussa tarvitaan 2D-koodeja, vertaa QD2590- ja QBT2500-malleja. Suojausluokka IP42 ei tarkoita vedenpitävyyttä; käyttöolosuhteiden tulee pysyä valmistajan ilmoittamissa rajoissa.
Toimitussisältö
Datalogic QD2220-BK: valmistajan malliluettelon mukainen toimitus:
- QD2220-BK -lukija, musta.
- Isäntäliitäntäkaapeli tilataan erikseen.
- Teline ei sisälly tähän pakettiin.
Lisävarusteet ja maksulliset palvelut valitaan erikseen.
Lisävarusteet
Datalogic QD2220-BK: valmistajan luettelossa ovat USB-A-kaapeli 90A052065 ja USB-C-isäntäkaapeli 90A052352 sekä kokoontaitettava teline STD-QW25-BK. HLD-Q040-BK on pöytä-/seinätelinevaihtoehto. Hintaan jo sisältyvät osat näkyvät toimitussisällössä. Varmista muun kaapelin tai kiinnitystarvikkeen soveltuvuus juuri tähän laitteeseen ja työpisteeseen ennen tilaamista.
Rinnakkaismallit ja vaihtoehdot
Datalogic QD2220-BK on alla vertailussa samalla tavalla kuvattujen vaihtoehtojen kanssa. QD2220 on johdollinen 1D-lukija. QD2590 tarjoaa johdollisen 2D-luvun, QBT2500 Bluetooth-yhteyden ja QM2500 433 MHz STAR-radion. Pelkkä perhemallin nimi ei kerro, sisältyvätkö telakka, kaapeli tai teline hintaan.
| Rinnakkaismalli | Tekniikka ja hintaan sisältyvät varusteet |
|---|---|
| Datalogic QD2220-BK | Johdollinen 1D, USB; pelkkä lukija ilman kaapelia ja telinettä |
| Datalogic QD2220-BKK1 | Johdollinen 1D; USB-kaapeli 90A052065, ei telinettä |
| Datalogic QD2220-BKK1S | Johdollinen 1D; 90A052065 + teline STD-QW25-BK |
| Datalogic QD2590-BKK1B | Johdollinen 1 MP 2D, USB/RS-232; USB 90A052258 + Autosense-teline STD-AUTO-QD25-BK |
| Datalogic QBT2500-BK | Bluetooth 2D; telakka BC2090-BK; liitäntäkaapeli erikseen |
| Datalogic QBT2500-BK-BTK1 | Bluetooth 2D; telakka BC2090-BK + USB-kaapeli 90A052258 |
| Datalogic QBT2500-BK-BTK+ | Bluetooth 2D; USB-C-latauskaapeli, ilman telakkaa |
| Datalogic QM2500-BK-433 | STAR 433 MHz 2D; telakka BC2090-BK-433; liitäntäkaapeli erikseen |
| Datalogic QM2500-BK-433K1 | STAR 433 MHz 2D; telakka BC2090-BK-433 + USB-kaapeli 90A052258 |
Takuu
Datalogic QD2220-BK: valmistajan datasheet ilmoittaa viiden vuoden tehdastakuun valmistajan takuuehtojen mukaisesti. Myös Jarltechin tämän kokoonpanon tuotetiedot ilmoittavat 60 kuukautta. Takuu ja maksullinen huoltosopimus ovat erillisiä kokonaisuuksia.
Huolto- ja takuulaajennukset
Datalogic QD2220-BK: valmistajan EASEOFCARE-luettelossa on erikseen tilattavia palveluvaihtoehtoja. Esimerkkejä ovat QD22XX EofC 5 Days, 5 Year (ZSN5QD2251) ja 2 Days Comprehensive, 5 Year (ZSC2QD2251). Alueellinen saatavuus, rekisteröintiehdot, kattavuus ja palveluajan laskenta varmistetaan valmistajan sopimusehdoista tarjoukseen. Huoltosopimus ei sisälly laitteen perushintaan.
Huolto-, takuu- ja RMA-palvelut
Datalogic QD2220-BK: huolto ja takuukäsittely määräytyvät Datalogicin voimassa olevien ohjeiden sekä mahdollisen palvelusopimuksen mukaan. Mininovalta voi pyytää apua sopivan valmistajapalvelun valintaan. Mahdollista korjaus- tai vaihtoaikaa ei luvata ilman kyseisen palvelun vahvistettuja ehtoja.
Mininovan B2B-palvelut ja projektihinta
Datalogic QD2220-BK voidaan hankkia myös usean työpisteen kokonaisuuteen. Pyydä projektihinta ja tarjous ennen toimitusta tehtävästä esikonfiguroinnista, liitäntä- ja lukuprofiilien määrityksestä, testauksesta sekä asennuksesta. Asetukset sovitetaan USB-isäntään ja kassasovellukseen. Palvelujen laajuus ja hinta sovitaan tarjouksessa. Ota yhteyttä Mininovaan ja kerro käytössä oleva järjestelmä, koodit sekä tarvittava määrä.
Valmistajan tuotesivu ja datasheet
- Datalogic QuickScan 2200 – valmistajan tuotesivu
- Valmistajan tekninen datasheet (EN)
- Valmistajan malli- ja lisävarusteluettelo
English Brief
Datalogic QD2220-BK is a black corded 1D linear imager with USB interface. Scanner dimensions: 156 × 67 × 107 mm; weight: 123 g; IP42; operating temperature: 0 to 50 °C. Includes scanner only; interface cable ordered separately. Manufacturer five-year factory warranty, subject to terms.
