Datalogic CAB-456 – RS-232-kierrekaapeli, DB9-uros, 3,6 m
Datalogic CAB-456 on RS-232-kierrekaapeli, DB9-uros, 3,6 m. Kaapeli on tarkoitettu DB9-urosliitintä edellyttävään RS-232-kokoonpanoon. Oikea versio valitaan lukijan tai tukiaseman mallin, isäntäportin ja virransyötön perusteella. Valmistajan luettelossa kaapelilla on oma tuotenimikkeensä, joten myös vaihtokaapeli tarkistetaan täydellisellä tuotekoodilla.
Käyttötarkoitus
Kaapeli liittää yhteensopivan PowerScan-kokoonpanon valmistajan määrittämään isäntäjärjestelmään. Kokonaisuus voi perustua suoraan johdolliseen lukijaan tai kaapelia tukevaan tukiasemaan; käyttötapa varmistetaan tarkasta laitemallista. Kaapeli ei itsessään lisää lukijaan uusia viivakoodityyppejä tai muuta sen optista suorituskykyä.
Keskeiset ominaisuudet
- Liitäntä: RS-232, DB9, 9-napainen uros.
- Nimellispituus: 3,6 m.
- Rakenne: kierretty kaapeli.
- Virransyöttö: Virransyöttö valmistajan hyväksymän kokoonpanon mukaan.
- Valmistajan oma tekninen piirros liittimistä ja kytkennästä.
CAB-456 – tekniset tiedot
| Ominaisuus | Tuotetieto |
|---|---|
| Valmistaja | Datalogic |
| Tuotekoodi | CAB-456 |
| Tuotetyyppi | Viivakoodinlukijan liitäntäkaapeli |
| Isäntäliitäntä | RS-232, DB9, 9-napainen uros |
| Nimellispituus | 3,6 m |
| Rakenne | Kierretty |
| Virransyöttö | Virransyöttö valmistajan hyväksymän kokoonpanon mukaan |
| Yhteensopivuuden peruste | PowerScan 9100 / 9500 -lisävarusteluettelo ja mallikohtainen kytkentä |
Mallikohtaiset erityisominaisuudet
CAB-456:n DB9-liitin on uros. Se on eri liitäntäversio kuin esimerkiksi DB9-naarasliittimellä varustettu CAB-434. Valmistajan piirros näyttää myös mallikohtaisen nastakytkennän, joten yleistä sarjakaapelia ei oleteta automaattisesti korvaavaksi.
Kierrekaapelin nimellispituus ei tarkoita kierteen lepopituutta tai jatkuvasti käytettävissä olevaa vapaata ulottuvuutta. Jätä työliikkeelle riittävä liikevara ja vältä kaapelin jatkuvaa venyttämistä ääriasentoon.
Yhteensopivuus
Datalogic CAB-456 on valmistajan PowerScan 9100- ja 9500-sarjojen lisävarusteluetteloissa. Sarjaluettelo ei tarkoita kaikkien saman sarjan laitteiden tai liitäntäversioiden sopivuutta. Varmista lukijan tai tukiaseman täydellinen malli sekä isäntälaitteen portti ja hyväksytty virransyöttö. Tarkista myös liittimen nastamäärä ja mahdollinen uros-/naarasversio.
Käyttökohteet
Kassat, varaston vastaanotto, tuotannon työpisteet ja lähettämöt, joissa käytetään kyseistä PowerScan-liitäntäkokoonpanoa. Valitse kaapeli johtoreitin ja tarvittavan työliikkeen perusteella. Lukijan teollisuuskestävyydestä ei päätellä tämän kaapelin suojausluokkaa tai ympäristönkestoa.
Asennus ja käyttöönotto
Tunnista ensin molemmat laitteet ja portit. Tee liitännät virrattomana valmistajan ohjeen mukaan ja tarkista liittimien oikea asento. Älä pakota samannäköistä modulaariliitintä väärään porttiin. Kiinnitä johto niin, etteivät veto, hankaus tai tavaroiden käsittely rasita liittimiä.
Valitse lukijan tai tukiaseman käyttöohjeesta oikea rajapinta. RS-232-kokoonpanossa tarkistetaan sovelluksen kanssa sovitut sarjaliikenneasetukset; USB-kokoonpanossa tarvittava USB-toimintatila. Testaa tavallinen viivakoodi varsinaisessa sovelluksessa ja varmista, että tieto siirtyy kokonaisena oikeaan kenttään. Toista testi työpisteen normaalissa käyttöasennossa.
Lisävarusteet
Valmistajan hyväksymä lukija tai tukiasema ja sille sopiva isäntäjärjestelmä. Ulkoista virtaa käyttävä kokoonpano tarvitsee oikean virtalähteen ja aluekohtaisen verkkovirtajohdon. Kaapelin mukana ei oleteta toimitettavan virtalähdettä. Virtalähde valitaan hyväksytyn kytkennän ja laitteen sähköisten vaatimusten mukaan.
Rinnakkaismallit ja vaihtoehdot
Vertailtavia malleja: CAB-434, CAB-471. Nämä eivät ole automaattisesti korvaavia kaapeleita. Tarkista rajapinnan lisäksi pituus, suora tai kierretty rakenne, liittimen sukupuoli ja virransyöttö ennen vaihtoehdon tilaamista.
Takuu
Kaapelin tuotekohtaiset takuuehdot ja takuuaika vahvistetaan Mininovalta ennen tilausta. Lukijalaitteen takuuaika ei automaattisesti koske erikseen ostettua kaapelia. Kytkennän tai virtalähteen muuttamista ei tehdä ilman valmistajan hyväksyntää.
Huolto- ja takuulaajennukset
Mahdollisen huoltosopimuksen tai takuulaajennuksen kattavuus tälle kaapelille varmistetaan erikseen. Lukijan EASEOFCARE-sopimuksen ei oleteta sisältävän erikseen ostettuja kaapeleita tai kuluvia lisävarusteita.
Huolto-, takuu- ja RMA-palvelut
Mininova käynnistää asiakkaan puolesta RMA- ja huoltoprosessin yhteistyössä valmistajan valtuuttaman tukkurin sekä valmistajan asiakaspalvelun kanssa. Valmistaja tai sen valtuuttama huolto suorittaa takuuhuollot; Mininova ei itse suorita takuuhuoltoja. Mininova laatii tarvittavat asiakirjat ja toimittaa lähetys- ja rahtiasiakirjat sekä palautusohjeet. Ota ensin yhteyttä Mininovaan ja ilmoita tuotekoodi, tilausnumero, käytettävät laitteet ja vian kuvaus.
Toimitussisältö
Yksi Datalogic CAB-456 -kaapeli. Lukija, tukiasema, isäntälaite, virtalähde ja verkkovirtajohto hankitaan erikseen. Tilauskohtainen toimituserittely vahvistetaan ennen hankintaa.
Valmistajan tuotesivu ja datasheet

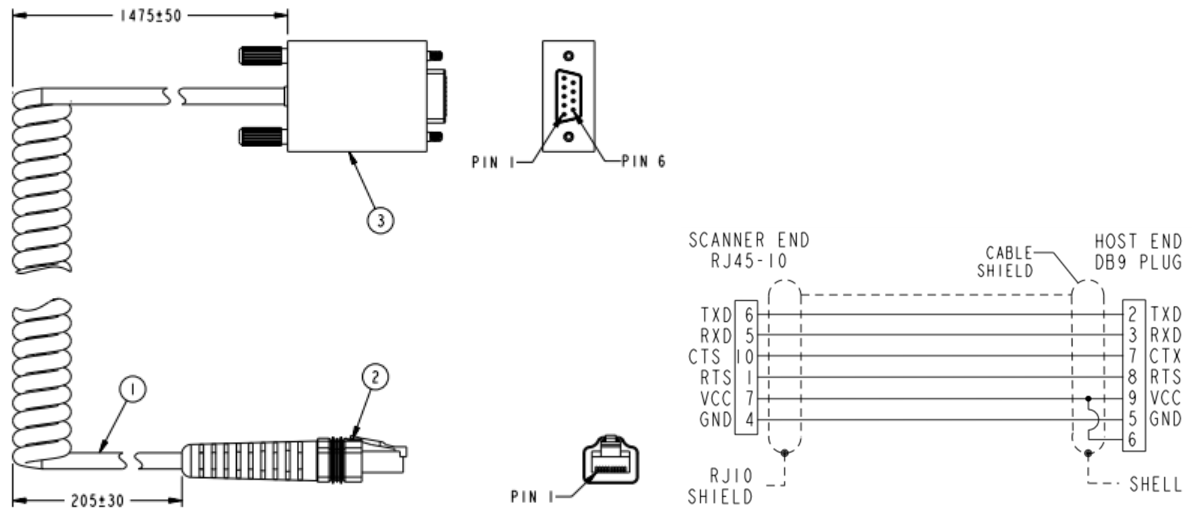

Datalogic PowerScan 9100 – valmistajan lisävarusteluettelo, PowerScan 9500 – lisävarusteluettelo ja CAB-456 – valmistajan tekninen kaapelipiirros ja nastakytkentä. Tarkista sähköinen kytkentä mallikohtaisesta dokumentista; kuvassa näkyvät osamitat eivät ole kaapelin kokonaispituus.
English Brief
Datalogic CAB-456 is a coiled RS-232 cable with a DB9 male connector, nominal length 3.6 m. Select the cable by the exact scanner or base model, host interface and approved power configuration. Scanner, base station and power supply sold separately.
