Datalogic CAB-471 – RS-232-kierrekaapeli, DB25-naaras, 10 ft / noin 3,05 m

Datalogic CAB-471 – RS-232-kierrekaapeli, DB25-naaras, 10 ft / noin 3,05 m

Datalogic CAB-471 on RS-232-kierrekaapeli, DB25-naaras, 10 ft / noin 3,05 m. Kaapeli on tarkoitettu DB25-naarasliitintä edellyttävään RS-232-kokoonpanoon. Oikea versio valitaan lukijan tai tukiaseman mallin, isäntäportin ja virransyötön perusteella. Valmistajan luettelossa kaapelilla on oma tuotenimikkeensä, joten myös vaihtokaapeli tarkistetaan täydellisellä tuotekoodilla.

Käyttötarkoitus

Kaapeli liittää yhteensopivan PowerScan-kokoonpanon valmistajan määrittämään isäntäjärjestelmään. Kokonaisuus voi perustua suoraan johdolliseen lukijaan tai kaapelia tukevaan tukiasemaan; käyttötapa varmistetaan tarkasta laitemallista. Kaapeli ei itsessään lisää lukijaan uusia viivakoodityyppejä tai muuta sen optista suorituskykyä.

Keskeiset ominaisuudet

• Liitäntä: RS-232, DB25, 25-napainen naaras.
• Nimellispituus: 10 ft / noin 3,05 m.
• Rakenne: kierretty kaapeli.
• Virransyöttö: Teknisessä piirroksessa erillinen virtaliitäntä; toteutus kokoonpanon mukaan.
• Valmistajan oma tekninen piirros liittimistä ja kytkennästä.

CAB-471 – tekniset tiedot

Mallikohtaiset erityisominaisuudet

CAB-471:n isäntäliitin on 25-napainen naaras. CAB-472 on luettelon 25-napainen urosversio, joten liittimen sukupuoli on tarkistettava ennen tilaamista. Valmistajan piirroksessa on myös erillinen virtaliitäntä; virransyöttö määritetään käytettävän lukijan ja isäntäjärjestelmän perusteella.

Kierrekaapelin nimellispituus ei tarkoita kierteen lepopituutta tai jatkuvasti käytettävissä olevaa vapaata ulottuvuutta. Jätä työliikkeelle riittävä liikevara ja vältä kaapelin jatkuvaa venyttämistä ääriasentoon.

Yhteensopivuus

Datalogic CAB-471 on valmistajan PowerScan 9100- ja 9500-sarjojen lisävarusteluetteloissa. Sarjaluettelo ei tarkoita kaikkien saman sarjan laitteiden tai liitäntäversioiden sopivuutta. Varmista lukijan tai tukiaseman täydellinen malli sekä isäntälaitteen portti ja hyväksytty virransyöttö. Tarkista myös liittimen nastamäärä ja mahdollinen uros-/naarasversio.

Käyttökohteet

Kassat, varaston vastaanotto, tuotannon työpisteet ja lähettämöt, joissa käytetään kyseistä PowerScan-liitäntäkokoonpanoa. Valitse kaapeli johtoreitin ja tarvittavan työliikkeen perusteella. Lukijan teollisuuskestävyydestä ei päätellä tämän kaapelin suojausluokkaa tai ympäristönkestoa.

Asennus ja käyttöönotto

Tunnista ensin molemmat laitteet ja portit. Tee liitännät virrattomana valmistajan ohjeen mukaan ja tarkista liittimien oikea asento. Älä pakota samannäköistä modulaariliitintä väärään porttiin. Kiinnitä johto niin, etteivät veto, hankaus tai tavaroiden käsittely rasita liittimiä.

Valitse lukijan tai tukiaseman käyttöohjeesta oikea rajapinta. RS-232-kokoonpanossa tarkistetaan sovelluksen kanssa sovitut sarjaliikenneasetukset; USB-kokoonpanossa tarvittava USB-toimintatila. Testaa tavallinen viivakoodi varsinaisessa sovelluksessa ja varmista, että tieto siirtyy kokonaisena oikeaan kenttään. Toista testi työpisteen normaalissa käyttöasennossa.

Lisävarusteet

Valmistajan hyväksymä lukija tai tukiasema ja sille sopiva isäntäjärjestelmä. Ulkoista virtaa käyttävä kokoonpano tarvitsee oikean virtalähteen ja aluekohtaisen verkkovirtajohdon. Kaapelin mukana ei oleteta toimitettavan virtalähdettä. Virtalähde valitaan hyväksytyn kytkennän ja laitteen sähköisten vaatimusten mukaan.

Rinnakkaismallit ja vaihtoehdot

Vertailtavia malleja: CAB-472, CAB-512. Nämä eivät ole automaattisesti korvaavia kaapeleita. Tarkista rajapinnan lisäksi pituus, suora tai kierretty rakenne, liittimen sukupuoli ja virransyöttö ennen vaihtoehdon tilaamista.

Takuu

Kaapelin tuotekohtaiset takuuehdot ja takuuaika vahvistetaan Mininovalta ennen tilausta. Lukijalaitteen takuuaika ei automaattisesti koske erikseen ostettua kaapelia. Kytkennän tai virtalähteen muuttamista ei tehdä ilman valmistajan hyväksyntää.

Huolto- ja takuulaajennukset

Mahdollisen huoltosopimuksen tai takuulaajennuksen kattavuus tälle kaapelille varmistetaan erikseen. Lukijan EASEOFCARE-sopimuksen ei oleteta sisältävän erikseen ostettuja kaapeleita tai kuluvia lisävarusteita.

Huolto-, takuu- ja RMA-palvelut

Mininova käynnistää asiakkaan puolesta RMA- ja huoltoprosessin yhteistyössä valmistajan valtuuttaman tukkurin sekä valmistajan asiakaspalvelun kanssa. Valmistaja tai sen valtuuttama huolto suorittaa takuuhuollot; Mininova ei itse suorita takuuhuoltoja. Mininova laatii tarvittavat asiakirjat ja toimittaa lähetys- ja rahtiasiakirjat sekä palautusohjeet. Ota ensin yhteyttä Mininovaan ja ilmoita tuotekoodi, tilausnumero, käytettävät laitteet ja vian kuvaus.

Toimitussisältö

Yksi Datalogic CAB-471 -kaapeli. Lukija, tukiasema, isäntälaite, virtalähde ja verkkovirtajohto hankitaan erikseen. Tilauskohtainen toimituserittely vahvistetaan ennen hankintaa.

Valmistajan tuotesivu ja datasheet

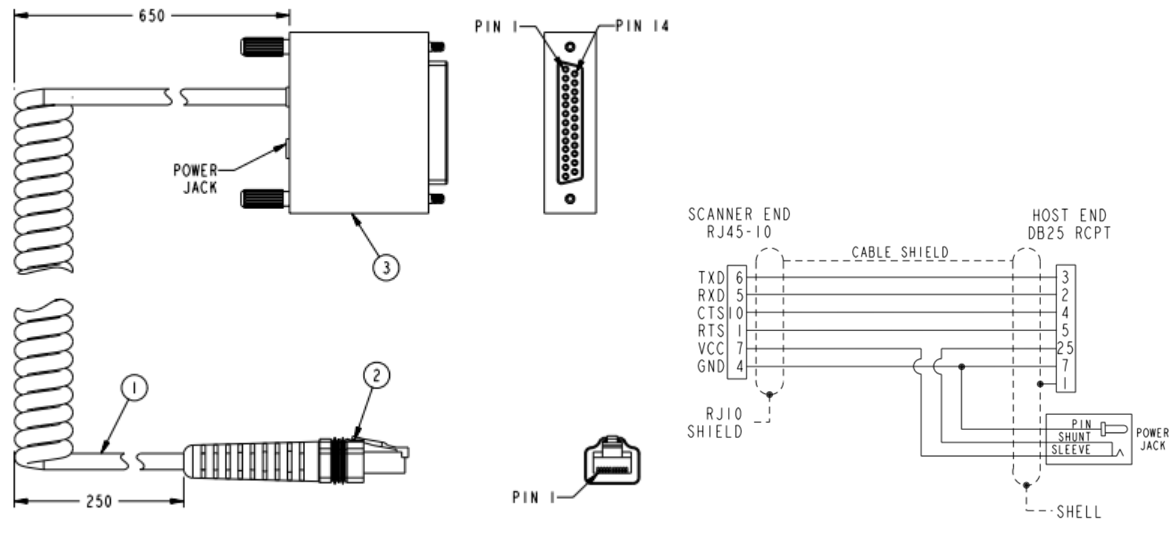

Datalogic PowerScan 9100 – valmistajan lisävarusteluettelo, PowerScan 9500 – lisävarusteluettelo ja CAB-471 – valmistajan tekninen kaapelipiirros ja nastakytkentä. Tarkista sähköinen kytkentä mallikohtaisesta dokumentista; kuvassa näkyvät osamitat eivät ole kaapelin kokonaispituus.

English Brief

Datalogic CAB-471 is a coiled RS-232 cable with a DB25 female connector, nominal length 10 ft (approximately 3.05 m). Select the cable by the exact scanner or base model, host interface and approved power configuration. Scanner, base station and power supply sold separately.
