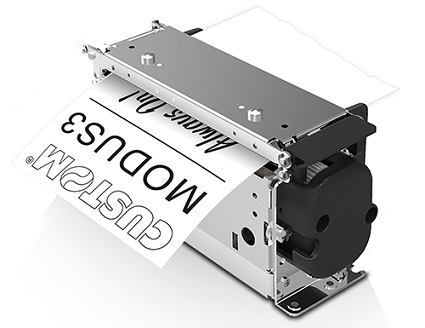

Custom MODUS3 X – ultrakompakti kioskitulostin presenterilla
Custom 915LF020300300 MODUS3 X on erittäin kompakti 203 dpi:n suoraterminen OEM- ja kioskitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Tulostin yhdistää jopa 200 mm/s nopeuden, säädettävän 54–82,5 mm materiaalileveyden, USB- ja RS232-liitännät sekä integroidun presenter-mekanismin.
Custom listaa tämän tuotekoodin nykyisessä valmistajadokumentaatiossaan täsmällisesti nimellä 915LF020300300 – PRINTER MODUS3 X USB RS232 WITH PRESENTER. Presenter on siten tämän SKU:n valmistajan vahvistama mallikohtainen ominaisuus.
Käyttötarkoitus
MODUS3 X on suunniteltu erityisesti uusien kompaktien itsepalvelulaitteiden sisään integroitavaksi. Valmistaja määrittelee sen pienikokoiseksi kioskitulostimeksi, joka yhdistää varsinaisen self-service-tulostimen ominaisuudet erittäin pieneen mekanismiin.
Presenter-versio soveltuu erityisesti kioskeihin ja automaatteihin, joissa valmis kuitti, lippu tai muu tuloste halutaan käsitellä tulostimen sisällä ennen sen luovuttamista käyttäjälle. Tämä vähentää käyttäjän mahdollisuutta vetää keskeneräistä tulostetta suoraan tulostusmekanismista.
203 dpi ja 200 mm/s
MODUS3 X käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 200 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi 1D- ja 2D-koodien tulostamiseen. Suoraterminen tulostus ei tarvitse värinauhaa, mustetta tai värikasettia.
Presenter – hallittu tulosteen luovutus
915LF020300300-version merkittävin ero MODUS3 X Compact -malliin on integroitu presenter. Presenter muodostaa valmiille tulosteelle hallitun paperinkäsittelyvaiheen ennen sen siirtymistä käyttäjän saataville.
Valmistajan mukaan presenter-versiossa on Anti-jam-toiminto sekä ticket output -tunnistus. MODUS3 X:n presenter-versiossa paper loop -kapasiteetti on valmistajan mukaan 30 cm.
Presenter kasvattaa tulostimen syvyyden 51 millimetristä 96 millimetriin, mutta kokonaisuus säilyy edelleen erittäin kompaktina.
Automaattinen cutter
MODUS3 X:ssa on automaattinen cutter. Valmistaja ilmoittaa leikkurin käyttöiäksi 1 000 000 leikkausta.
Compact-versio mahdollistaa osittaisen tai täydellisen leikkauksen, mutta MODUS3 X Presenter -versiossa käytetään täydellistä leikkausta. Tämä on tärkeä mallikohtainen ero presenter- ja Compact-versioiden välillä.
Säädettävä 54–82,5 mm materiaalileveys
MODUS3 X tukee materiaaleja leveysalueella 54–82,5 mm. Suurin tulostusleveys on 80 mm.
Valmistajan nykyisen teknisen taulukon mukaan materiaalipaino on 58–116 g/m² ja materiaalin paksuus 63–120 µm. Tämä mahdollistaa tavallisten kuitti- ja lippumateriaalien lisäksi useiden paksumpien suoratermisten materiaalien käytön.
Paperirullat ja paperinsyöttö

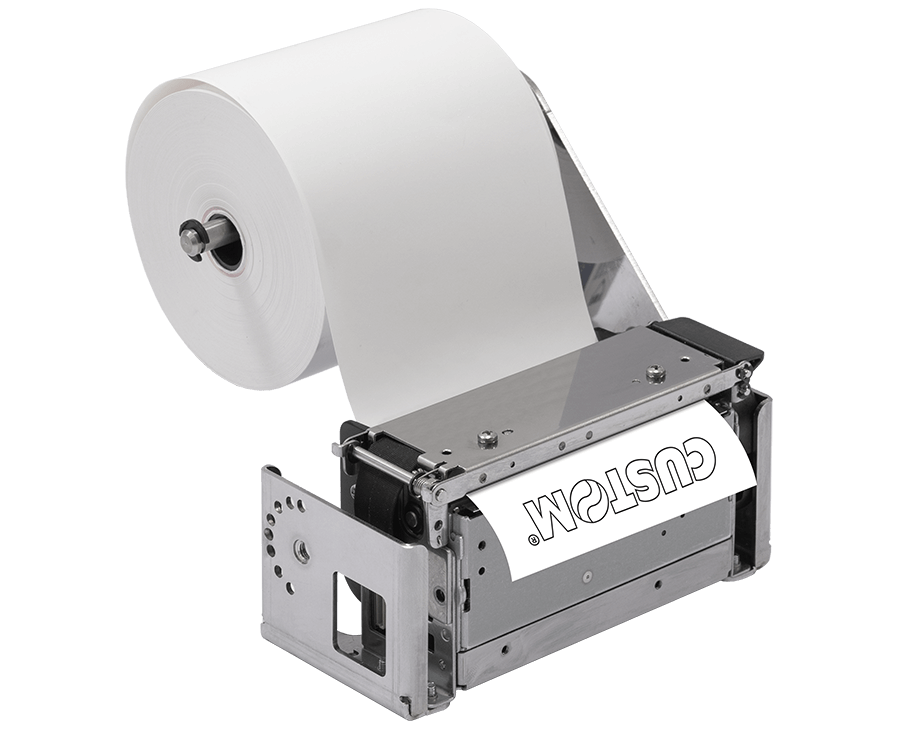

Valmistajan nykyinen tekninen taulukko ilmoittaa MODUS3 X:lle Ø120 mm rullakoon. Lisävarusteisella pretensionerilla voidaan käyttää jopa Ø160 mm rullaa, ja valmistaja ilmoittaa myös Ø180 mm mahdolliseksi pretensioner-kokoonpanossa.
Erilliset standardit ja moniasentoiset rullapidikkeet on määritelty enintään Ø80 mm rullille. Käytettävä rullakapasiteetti riippuu siten valitusta OEM-integraatiosta ja paperinsyöttörakenteesta.
USB 2.0 ja RS232
915LF020300300-version valmistajan vahvistetut liitännät ovat USB 2.0 Full Speed ja RS232 Serial. USB tukee myös Virtual COM -käyttöä.
Näiden ansiosta MODUS3 X voidaan integroida sekä nykyisiin USB-pohjaisiin kioski- ja ohjaustietokoneisiin että RS232-liitäntää käyttäviin OEM- ja legacy-järjestelmiin.
Keskeiset ominaisuudet
- Ultrakompakti OEM-/kioskitulostin presenterilla
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 200 mm/s
- Materiaalileveys 54–82,5 mm
- Tulostusleveys 48–80 mm
- Materiaalipaino 58–116 g/m²
- Materiaalin paksuus 63–120 µm
- USB 2.0 Full Speed / Virtual COM
- RS232 Serial
- Integroitu presenter
- Paper loop 30 cm
- Anti-jam presenter-versiossa
- Ticket output -tunnistus presenter-versiossa
- Automaattinen cutter, täydellinen leikkaus
- Cutterin käyttöikä 1 000 000 leikkausta
- Black mark -tunnistus
- Täysin avautuva kansi huoltoa varten
- 1D- ja 2D-koodien tulostus
- CUSTOM/POS-emulointi
- Tulostuspään käyttöikä 150 km / 100 miljoonaa pulssia
- Käyttölämpötila -20…+70 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915LF020300300 |
| Malli | MODUS3 X |
| Valmistajan SKU-nimike | PRINTER MODUS3 X USB RS232 WITH PRESENTER |
| Tuotetyyppi | OEM-/kioski-, kuitti- ja lipputulostin presenterilla |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 200 mm/s |
| Materiaalileveys | 54–82,5 mm |
| Tulostusleveys | 48–80 mm |
| Materiaalipaino | 58–116 g/m² |
| Materiaalin paksuus | 63–120 µm |
| Rullakoko | Ø120 mm valmistajan teknisen taulukon mukaan |
| Pretensioner-kokoonpano | Enintään Ø160 mm; Ø180 mm mahdollinen |
| Standardi rullapidike | Enintään Ø80 mm |
| Liitännät | USB 2.0 Full Speed / Virtual COM, RS232 Serial |
| Presenter | Kyllä |
| Paper loop | 30 cm |
| Anti-jam | Kyllä, presenter-versiossa |
| Ticket output -tunnistus | Kyllä, presenter-versiossa |
| Leikkuri | Automaattinen cutter, täydellinen leikkaus |
| Cutterin käyttöikä | 1 000 000 leikkausta |
| Muut anturit | Paper input, tulostuspään lämpötila, kannen sulkeminen, black mark; near paper end lisävaruste |
| Emulointi | CUSTOM/POS |
| Flash-muisti | 768 kB sisäinen |
| RAM-muisti | 128 kB sisäinen |
| Ajurit | Windows 32/64 bit, CUPS Linux 32/64 bit, Virtual COM, OPOS, JavaPOS |
| Ohjelmistotyökalut | CustomPowerTool, PrinterSet, Status Monitor, Windows- ja Android API |
| Käyttöjännite | 24 VDC tai 19,5 VDC ±10 %, low power mode |
| Ulkoinen virtalähde | Lisävaruste, 90–264 VAC |
| Keskimääräinen virrankulutus | 0,8 A |
| Tulostuspään käyttöikä | 150 km / 100 miljoonaa pulssia suositellulla paperilla |
| Käyttölämpötila | -20…+70 °C |
| Mitat presenterilla | 116 × 96 × 62 mm (L × S × K) |
| Paino presenterilla | 614 g |
Mallikohtainen kokoonpano – 915LF020300300
915LF020300300 on valmistajan täsmällisesti listaama PRINTER MODUS3 X USB RS232 WITH PRESENTER. Se sisältää USB- ja RS232-liitännät, automaattisen cutterin sekä integroidun presenter-mekanismin.
Presenter-versio on kooltaan 116 × 96 × 62 mm ja painaa 614 g. Ilman presenteria oleva rinnakkaismalli 915LF020200300 on 116 × 51 × 62 mm ja painaa 400 g. Presenter lisää siis ennen kaikkea paperinkäsittelyn vaatimaa syvyyttä.
MODUS3 X -mallien keskeinen ero
| SKU | Kokoonpano | Mitat | Paino |
|---|---|---|---|
| 915LF020200300 | USB + RS232, Compact | 116 × 51 × 62 mm | 400 g |
| 915LF020300300 | USB + RS232 + Presenter | 116 × 96 × 62 mm | 614 g |
Tuetut viiva- ja 2D-koodit
MODUS3 X tukee UPC-A-, UPC-E-, EAN13-, EAN8-, CODE39-, ITF-, CODABAR-, CODE93-, CODE128- ja CODE32-viivakoodeja sekä QR Code-, PDF417-, DataMatrix- ja Aztec-2D-koodeja.
Laaja koodituki mahdollistaa esimerkiksi asiointi-, pysäköinti-, vending-, maksu-, tunniste- ja lipputietojen sisällyttämisen tulosteisiin.
Materiaalit
MODUS3 X käyttää suoratermistä materiaalia, jonka leveys voi olla 54–82,5 mm, paino 58–116 g/m² ja paksuus 63–120 µm. Suoraterminen tekniikka ei tarvitse värinauhaa.
Materiaalivalinnassa tulee huomioida käyttökohteen vaatima tulosteen säilyvyys, presenter-mekanismin toiminta, cutter sekä mahdollisen black mark -kohdistuksen vaatimukset.
Lisävarusteet ja integraatiovaihtoehdot

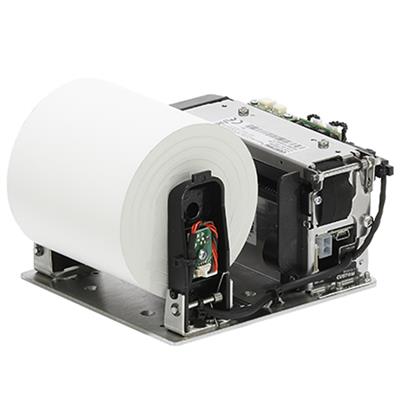

MODUS3 X -tuoteperheeseen on saatavana muun muassa pretensioner suurille rullille, erilaisia paperirullapidikkeitä, near-paper-end-anturi, paperinsyöttöratkaisuja, sarjakaapeli paperinsyöttöpainikkeella ja status-LEDillä sekä virtalähde ja kaapeleita.
Pretensioner mahdollistaa valmistajan mukaan jopa Ø160 mm paperirullan käytön ja tietyssä kokoonpanossa Ø180 mm on mahdollinen. Standardit paperirullapidikkeet on määritelty enintään Ø80 mm rullille.
Käyttökohteita
- Itsepalvelukioskit
- Pysäköinti- ja maksuautomaatit
- Vending-laitteet
- Palvelu- ja asiointiautomaatit
- Lippu- ja tositetulostus
- Kompaktit OEM-laitteet
- Muut käyttäjälle tulosteen luovuttavat sulautetut ratkaisut
Integraatiossa huomioitavaa
Presenterilla varustetun 915LF020300300-version mitat ovat 116 × 96 × 62 mm. Paperirullapidike, pretensioner ja muut lisävarusteet kasvattavat kokonaisuuden vaatimaa asennustilaa, joten lopullinen OEM-rakenne tulee mitoittaa valitun paperinsyötön perusteella.
Tulostimen täysin avautuva kansi helpottaa huoltoa, mutta laitteen rakenteeseen on jätettävä riittävästi tilaa sen avaamiselle. Presenterille tulee lisäksi varata esteetön paperirata ja ulostuloaukko käyttäjälle.
Tuotteen valinta
Custom 915LF020300300 MODUS3 X on tarkoituksenmukainen valinta, kun kioskiin tai muuhun OEM-laitteeseen tarvitaan erittäin kompakti 203 dpi:n suoraterminen tulostin, USB- ja RS232-liitännät sekä presenter käyttäjälle luovutettavan tulosteen hallintaan.
Jos presenterille ei ole tarvetta ja asennussyvyys halutaan minimoida, rinnakkaismalli 915LF020200300 Compact on pienempi vaihtoehto. Kun tulosteen hallittu esittäminen käyttäjälle on olennainen vaatimus, juuri 915LF020300300 Presenter on oikea MODUS3 X -kokoonpano.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: MODUS3 X
Tuotekoodi: 915LF020300300
Valmistajan mallinimike: PRINTER MODUS3 X USB RS232 WITH PRESENTER
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/modus3-x
Valmistajan datasheet: https://www.custom.biz/en_GB/download/modus3-x
English Brief
Custom 915LF020300300 MODUS3 X is an ultra-compact 203 dpi direct thermal OEM kiosk printer with USB 2.0, RS232 and an integrated presenter. It prints at 200 mm/s on media from 54 to 82.5 mm wide and supports 58–116 g/m² thermal media. The presenter version includes anti-jam functionality, ticket-output detection and a full-cut automatic cutter rated for 1,000,000 cuts. Measuring only 116 × 96 × 62 mm and weighing 614 g, it is designed for compact self-service and embedded applications where controlled presentation of the finished ticket or receipt is required.
