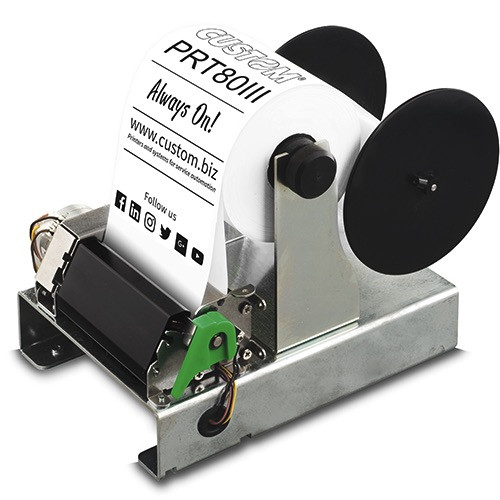

Custom PRT80III – 80 mm journal-tulostin integroidulla rewinderilla
Custom 915KW010100300 PRT80III on 203 dpi:n suoraterminen OEM- ja journal-tulostin jatkuvaan tietojen tallennus- ja lokitulostukseen. Custom määrittelee PRT80III:n nimenomaisesti journal thermal printer with rewinder -ratkaisuksi, jossa tulostettu paperi voidaan kerätä laitteen sisälle takaisin rullalle.
Valmistaja listaa tämän tuotekoodin nykyisessä mallistossaan täsmällisesti nimellä 915KW010100300 – PRINTERS PRT80III USB RS232 AV. USB ja RS232 ovat siten tämän SKU:n vahvistetut liitännät. Valmistajan julkinen dokumentaatio käyttää SKU:ssa merkintää AV, mutta sen merkitystä ei avata yksiselitteisesti, joten lyhennettä ei tulkita tässä kuvauksessa.
Käyttötarkoitus
PRT80III on tarkoitettu ennen kaikkea data logger- ja journal-sovelluksiin. Custom mainitsee käyttökohteiksi itsepalvelu- ja kioskilaitteiden raportit, yleiset raportit, hälytysraportit sekä elektroniset journalit.
Kyseessä ei siten ole ensisijaisesti tavallinen kassakuittitulostin, vaan OEM-ratkaisu tilanteisiin, joissa tulostettu tieto halutaan dokumentoida ja säilyttää laitteen sisällä. Rewinder kerää tulostetun paperin hallitusti uudelle rullalle myöhempää tarkastelua tai arkistointia varten.
Integroitu rewinder
PRT80III:n tärkein rakenteellinen ominaisuus on integroitu rewinder eli takaisinrullausmekanismi. Tulostettu paperi ei normaalissa journal-käytössä siirry käyttäjän noudettavaksi, vaan se kelataan tulostuksen jälkeen laitteen sisällä vastaanottorullalle.
Tämä toimintaperiaate soveltuu esimerkiksi tapahtumalokeihin, koneiden ja automaattien raportointiin, hälytystietojen tallennukseen sekä järjestelmiin, joissa tarvitaan fyysinen tulostettu loki sähköisen tiedon rinnalle.
203 dpi ja 140 mm/s
PRT80III käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 140 mm/s.
203 dpi:n tarkkuus soveltuu tekstin ja grafiikan lisäksi 1D- ja 2D-koodien tulostamiseen. Suoraterminen tekniikka ei tarvitse värinauhaa, mustetta tai värikasettia.
80 mm paperi ja Ø100 mm rulla
Tulostin käyttää 80 mm leveää suoratermistä paperia. Valmistajan määrittelemä paperipaino on 58–80 g/m² ja paksuus 63–80 µm.
Paperirullan enimmäishalkaisija on Ø100 mm. Suuri materiaalirulla tukee PRT80III:n käyttötarkoitusta jatkuvana journal- ja raporttitulostimena ja vähentää paperirullan vaihtotarvetta pitkäkestoisessa käytössä.
USB ja RS232
915KW010100300-version liitännät ovat valmistajan mukaan USB ja RS232. USB mahdollistaa yhteyden nykyaikaiseen kioski- tai ohjaustietokoneeseen, kun taas RS232 soveltuu sarjaliitäntää käyttäviin OEM-, automaatio- ja legacy-järjestelmiin.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 140 mm/s
- 80 mm paperileveys
- Paperipaino 58–80 g/m²
- Paperin paksuus 63–80 µm
- Paperirulla enintään Ø100 mm
- Integroitu rewinder / takaisinrullausmekanismi
- USB-liitäntä
- RS232-liitäntä
- 1D- ja 2D-koodien tulostus
- CUSTOM/POS-, PRT80- ja CUSTOM TPT -emulointi
- 16 KB datapuskuri
- 24 VDC ±10 % käyttöjännite
- MTBF 122 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila 0…+50 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915KW010100300 |
| Malli | PRT80III |
| Valmistajan SKU-nimike | PRINTERS PRT80III USB RS232 AV |
| Tuotetyyppi | OEM-/kioski-journal-tulostin, data logger |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 140 mm/s |
| Tulostussuunta | Suora, 90°, 180°, 270° |
| Paperileveys | 80 mm |
| Paperipaino | 58–80 g/m² |
| Paperin paksuus | 63–80 µm |
| Paperirullan enimmäishalkaisija | Ø100 mm |
| Paperinkäsittely | Integroitu rewinder / takaisinrullaus |
| Liitännät | USB, RS232 |
| Emulointi | CUSTOM/POS, PRT80, CUSTOM TPT |
| Datapuskuri | 16 KB |
| Flash-muisti | 1 MB sisäinen + 4 MB ulkoinen, josta 1 MB käyttäjälle |
| RAM-muisti | 128 KB sisäinen + 8 MB ulkoinen |
| Grafiikkamuisti | 6 logoa, 608 × 215 pistettä |
| Ajurit | Windows 32/64 bit, Android |
| Ohjelmistotyökalut | PrinterSet, CustomPowerTool, Status Monitor |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 1,2 A, 12,5 % pisteistä aktiivisena |
| MTBF | 122 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | 0…+50 °C |
| Mitat | 210 × 178,5 × 136 mm (P × K × L) |
| Paino | 1,55 kg |
Mallikohtainen kokoonpano – 915KW010100300
915KW010100300 on valmistajan nykyisessä dokumentaatiossa ainoa PRT80III-mallilistassa näkyvä kokoonpano, nimikkeellä PRINTERS PRT80III USB RS232 AV. Valmistaja vahvistaa samalla tuoteperheen olennaiseksi toimintaperiaatteeksi journal-tulostuksen ja rewinderin.
Merkintää AV ei valmistajan julkisella tuotesivulla avata teknisesti. Siksi sitä ei tässä kuvauksessa muuteta esimerkiksi tietyn anturin, paperinkäsittelytoiminnon tai muun lisävarusteen nimeksi ilman valmistajan erillistä vahvistusta.
Tuetut viiva- ja 2D-koodit
PRT80III tukee UPC-A-, UPC-E-, EAN13-, EAN8-, CODE39-, ITF-, CODABAR-, CODE93-, CODE128- ja CODE32-viivakoodeja sekä PDF417-, DataMatrix-, Aztec- ja QR Code -2D-koodeja.
Koodituki mahdollistaa koneellisesti luettavien tunnisteiden, tapahtumatietojen ja raportointitietojen sisällyttämisen journal-tulosteeseen.
Materiaalit
PRT80III käyttää 80 mm leveää suoratermistä paperia. Valmistajan määrittelemä painoalue on 58–80 g/m² ja paperin paksuus 63–80 µm. Suurin paperirullan halkaisija on Ø100 mm.
Rewinder-käytössä materiaalin tulee soveltua sekä tulostusmekanismille että jatkuvalle takaisinrullaukselle. Suoraterminen tulostus ei tarvitse värinauhaa.
Käyttökohteita
- Itsepalvelukioskien journal- ja lokitulostus
- Automaattien tapahtumalokit
- Yleiset järjestelmäraportit
- Hälytysraportit
- Elektronisen journalin paperivarmenne
- Valvonta- ja automaatiojärjestelmät
- Muut OEM data logger -sovellukset
Integraatiossa huomioitavaa
PRT80III:n mitat ovat 210 × 178,5 × 136 mm ja paino 1,55 kg. OEM-laitteen suunnittelussa tulee huomioida sekä syöttävän Ø100 mm paperirullan että rewinderin vaatima tila, paperiradan esteetön kulku, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Rewinder-mekanismin vuoksi PRT80III:n käyttötapa poikkeaa tavallisesta kioskien kuittitulostimesta: paperi kerätään tulostuksen jälkeen laitteen sisälle sen sijaan, että tuloste katkaistaisiin ja luovutettaisiin käyttäjälle.
Tuotteen valinta
Custom 915KW010100300 PRT80III on tarkoituksenmukainen valinta, kun OEM-, kioski- tai automaatioratkaisuun tarvitaan 80 mm suoraterminen journal-tulostin, USB- ja RS232-liitännät sekä tulosteen automaattinen takaisinrullaus.
Keskeinen valintaperuste on rewinder: jos tuloste on tarkoitus säilyttää laitteen sisällä jatkuvana journalina tai raporttilokina, PRT80III on tähän tehtävään suunniteltu ratkaisu. Käyttäjälle luovutettavia leikattuja kuitteja varten tulee valita paperinkäsittelyltään toisenlainen kioskitulostin.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: PRT80III
Tuotekoodi: 915KW010100300
Valmistajan mallinimike: PRINTERS PRT80III USB RS232 AV
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/prt80iii
English Brief
Custom 915KW010100300 PRT80III is a 203 dpi direct thermal 80 mm OEM journal printer with an integrated rewinder, USB and RS232 interfaces. It prints at 140 mm/s on 58–80 g/m² thermal paper and supports rolls up to 100 mm in diameter. Designed as a data logger, the PRT80III is intended for self-service and kiosk reports, alarm reports, general reporting and electronic journal applications where printed information is collected internally on the rewinder instead of being presented to the user.
